Poser des charnières à pivot : le guide étape par étape

Comment poser des charnières à pivot : les 4 étapes pas-à-pas

L’installation d’une charnière à pivot se déroule en 4 étapes : monter le système dans la porte, fixer les plaques au sol et au plafond, mettre la porte en place, puis régler et serrer les fixations. Avant de percer, repérez la position des ferrures à 10 cm du haut de la porte et à 20 cm du bas. Pour une porte lourde, ajoutez une troisième charnière au milieu, et prévoyez 2 charnières seulement si la porte intérieure est légère.

• Monter le système dans la porte : fraisez le logement prévu pour la ferrure.
• Fixer les plaques sol et plafond : alignez-les au laser à points.

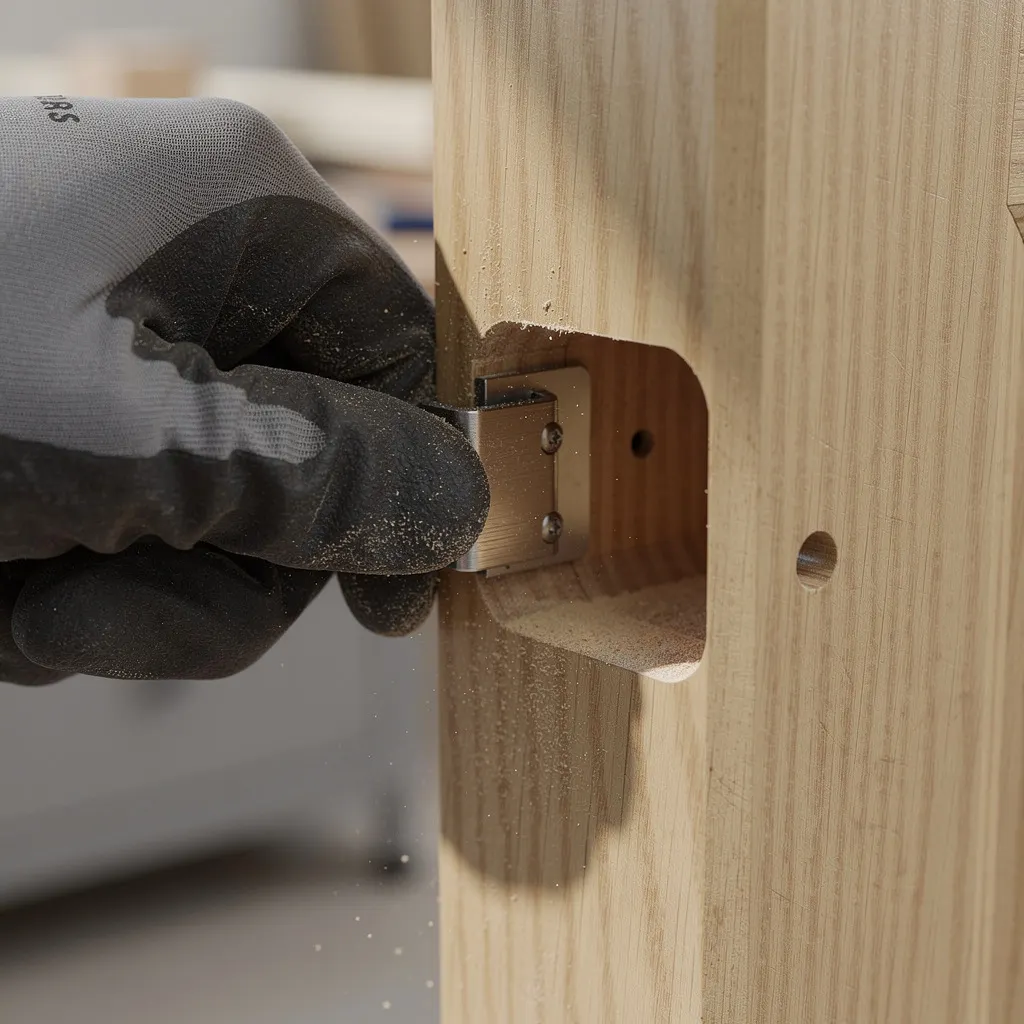

• Mettre la porte en place : soulevez et engagez les pivots dans les plaques.
• Régler et serrer les fixations : ajustez la position puis bloquez les vis.

Pour l’usinage, choisissez une fraise dont le diamètre reste inférieur ou égal à la largeur de la ferrure : une fraise de 8 mm convient pour une entaille de 9 mm. Travaillez en deux passes, d’abord le bord droit puis le bord gauche, afin de ne pas éclater le bois. Si le pivot est plus long que la ferrure, prolongez le perçage à la mèche pour éviter tout point dur.

Si vous posez plutôt une charnière invisible encastrée, la logique change : le foret passe à 37 mm ou 56 mm du chant selon le modèle, et la fraise utilisée fait 35 mm de diamètre. Ne confondez pas ces deux familles de charnières, leurs cotes et leur méthode de pose sont distinctes.

Une fois la porte en place, vérifiez qu’elle pivote librement sur son axe unique sans frotter le dormant. Le réglage fin et le serrage définitif se font uniquement sur les vis des ferrures, jamais en forçant sur la porte.

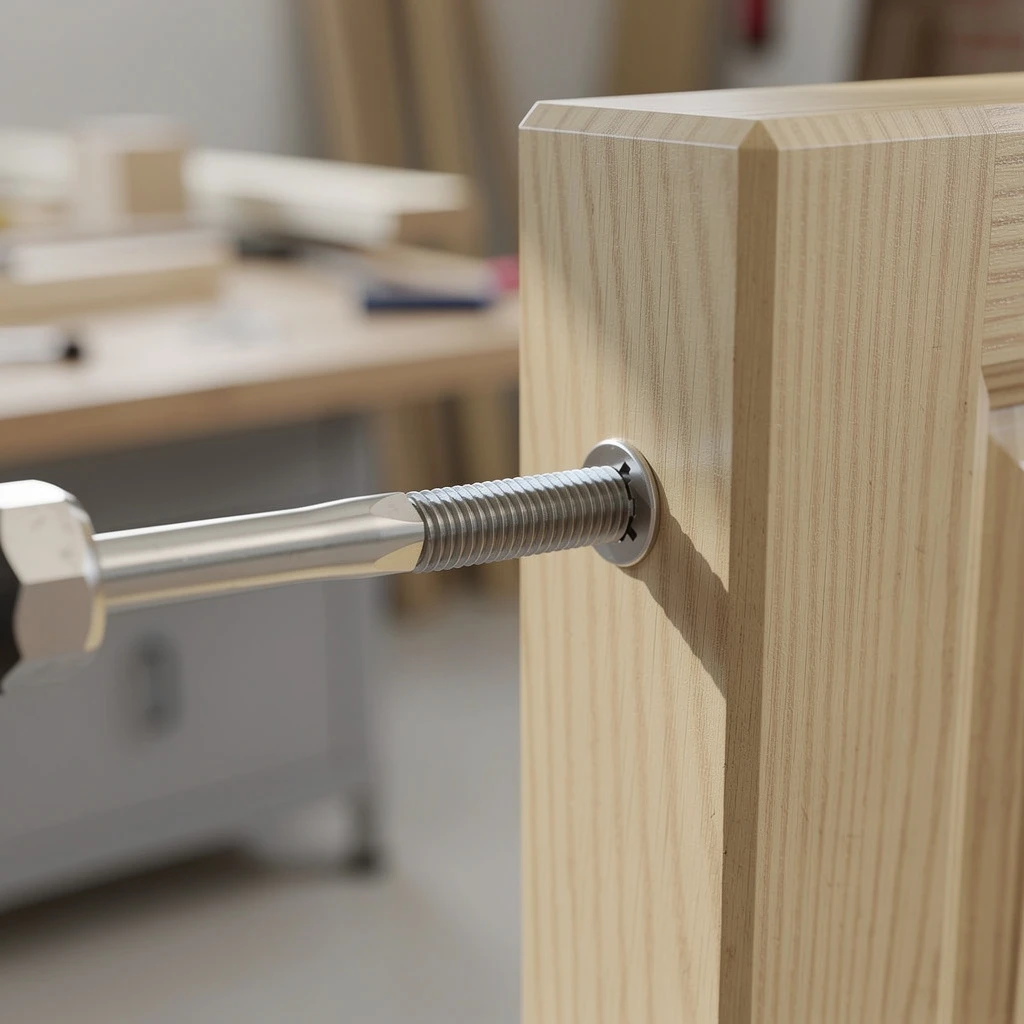

Réglages et ajustements finaux de la porte

Une fois la porte suspendue sur ses pivots, le travail n’est pas terminé. Les réglages conditionnent le bon fonctionnement et la durabilité du système. Toutes les corrections se font uniquement via les vis des ferrures, jamais en forçant sur la porte elle-même.

Régler la position radiale et les jeux de la porte

• Position radiale : ajuster jusqu’à 2,5 degrés en avant ou en arrière
• Jeux latéraux et verticaux : vérifier qu’ils restent réguliers sur toute la hauteur
• Joint de fermeture : régler via le pivot supérieur pour un contact homogène
• Serrage final : resserrer toutes les fixations après ajustements

Le réglage radial de 2,5 degrés permet d’incliner légèrement la porte vers l’avant ou l’arrière. Un réglage trop prononcé crée un frottement sur le dormant ; un réglage insuffisant laisse un jour visible.

Contrôlez ensuite les jeux latéraux et verticaux en ouvrant et fermant la porte à plusieurs reprises. Une porte intérieure légère se contente souvent de 2 charnières, mais une porte lourde exige 3 charnières, dont une positionnée au milieu pour éviter l’affaissement.

Fonctions de confort sur les systèmes avancés

Les systèmes haut de gamme comme le System M+, capable de supporter jusqu’à 500 kg, intègrent des options de confort réglables. Le Damper Control gère l’amortissement en fin de course, tandis que le Speed Control à 30 degrés règle la vitesse de retour de la porte.

Sur une charnière à pivot en verre, l’ouverture peut atteindre 180 degrés, ce qui impose un réglage particulièrement précis des jeux pour éviter tout contact avec le bâti. Une lubrification des mécanismes 1 à 2 fois par an préserve la fluidité du mouvement et la longévité des pivots.

Outillage et préparation avant la pose

Avant de percer ou de fraiser quoi que ce soit, réunissez le bon matériel. Une pose réussie tient autant à la préparation qu’à la précision du geste. Pour une charnière invisible encastrée, comptez une perceuse-visseuse équipée d’une fraise de 35 mm, le diamètre standard du logement du boîtier. Pour une entaille droite sur une charnière à pivot, utilisez une fraise droite plongeante de 8 mm : elle permet de creuser une saignée de 9 mm de large, soit une marge utile pour loger la ferrure sans jeu excessif.

La règle de base est simple : le diamètre de la fraise doit toujours rester inférieur ou égal à la largeur de la ferrure à encastrer. Un outil trop large fragilise le bois autour de la mortaise et rend le réglage final plus difficile.

Le petit outillage à ne pas oublier

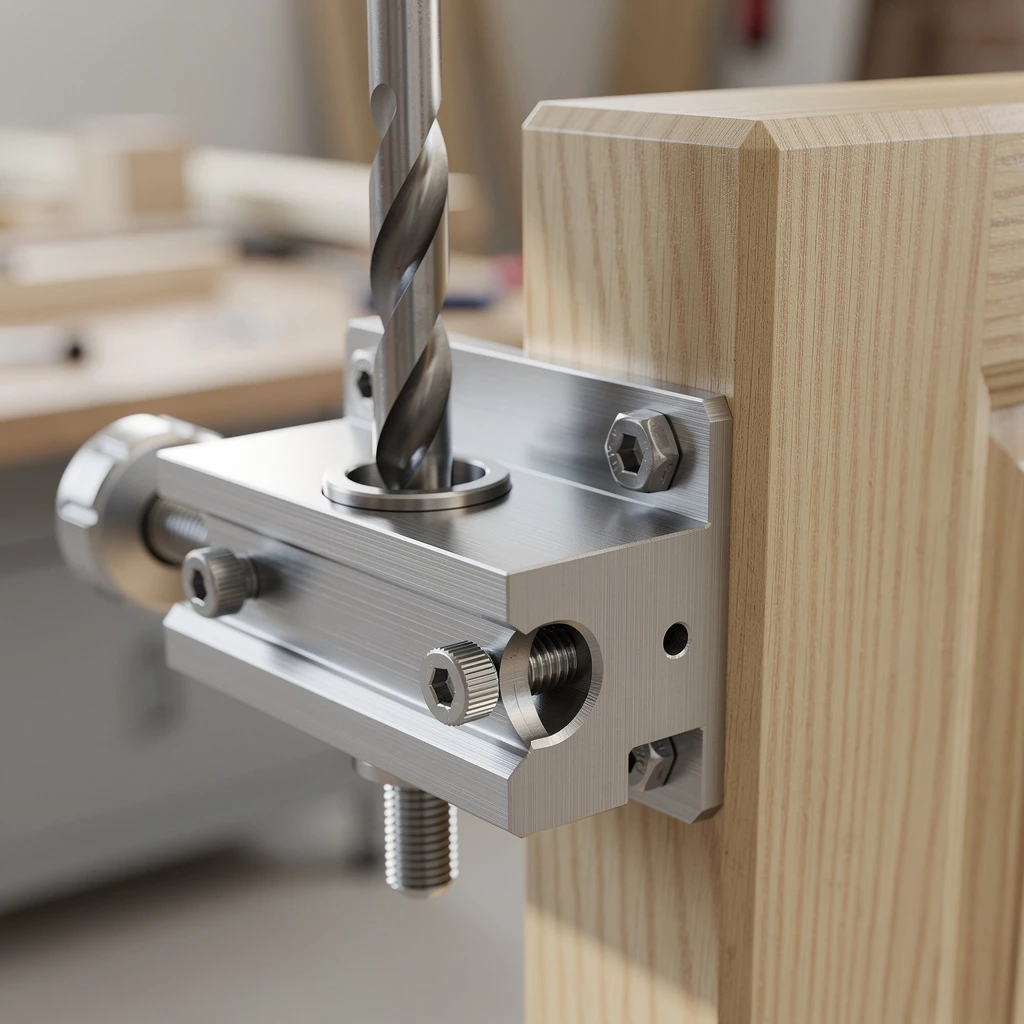

• Gabarit de perçage et trusquin à mortaise : garantissent un traçage net des axes de perçage.
• Ciseau à bois et cales : affinent les angles et maintiennent la porte stable pendant l’usinage.
• Laser à points : aligne précisément la plaque fixée au plafond.

Ces accessoires coûtent peu et font gagner un temps considérable. Le trusquin à mortaise marque l’emplacement exact des ferrures, tandis que les cales évitent que la porte bascule pendant le fraisage. Pour le repérage vertical, positionnez les charnières à 10 cm du haut et à 20 cm du bas de la porte. Sur une porte lourde, ajoutez une troisième charnière au milieu pour répartir la charge.

Vérifiez enfin que votre fraise est bien affûtée et que la perceuse tourne à vitesse modérée. Un bois massif se travaille plus proprement en deux passes qu’en une seule, surtout quand le fil est serré.

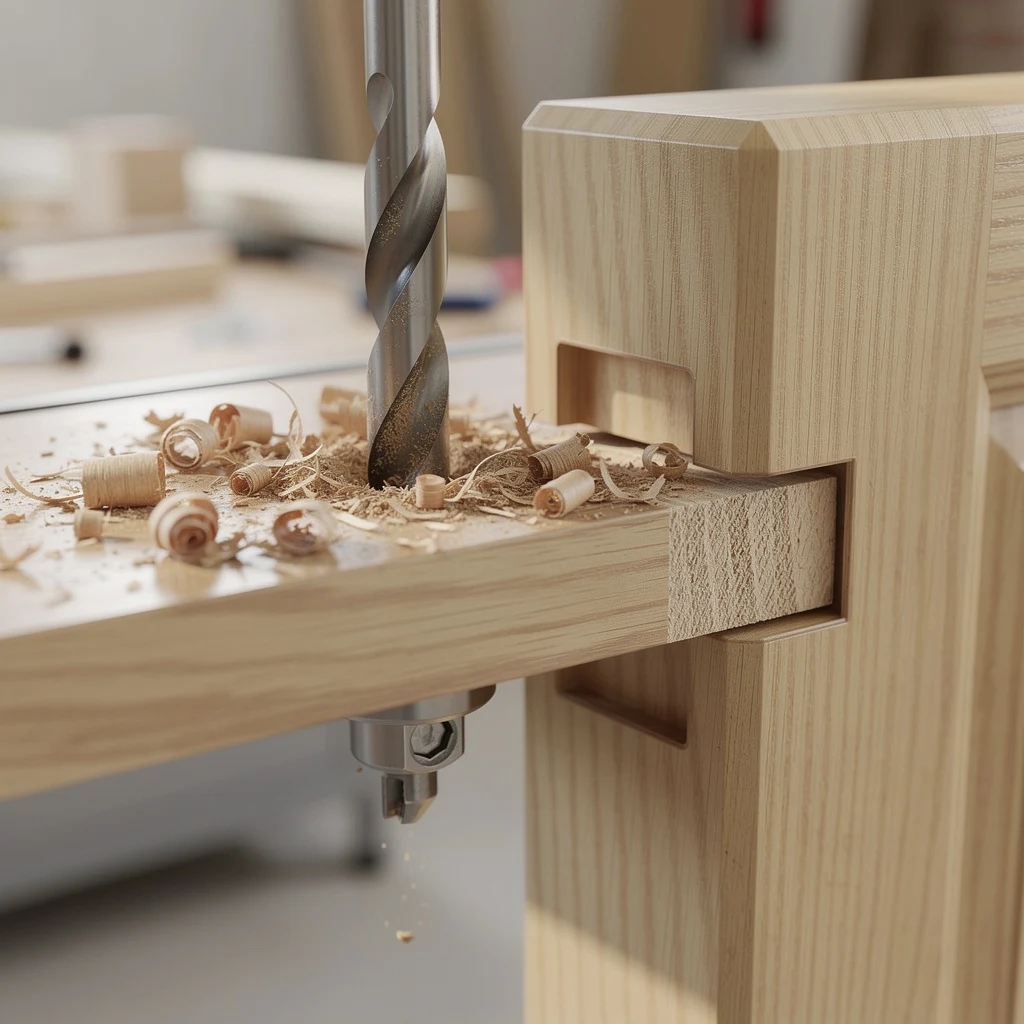

Fraisage et encastrement selon le type de charnière

Réaliser l’entaille et la mortaise

• Fraise de 8 mm pour une entaille de 9 mm de largeur
• Usiner en deux passes, bord droit puis bord gauche
• Équarrir dans le fil du bois pour un logement net
• Pré-percer le bois pour éviter les fentes

Le choix de la fraise dépend du type de charnière. Pour une charnière invisible encastrée, on utilise une fraise de 35 mm de diamètre afin de loger le boîtier dans la râpe. Pour une charnière à pivot, une fraise droite plongeante de 8 mm suffit à créer une entaille de 9 mm de largeur.

Commencez par tracer l’emplacement au trusquin à mortaise, puis passez la défonceuse en deux temps : une première passe le long du bord droit, une seconde le long du bord gauche. Ce travail en deux passes limite l’éclatement des fibres et garantit une entaille régulière. Si la carcasse est déjà assemblée, terminez au ciseau à bois pour équarrir les angles.

Pourquoi encastrer la charnière

Encastrer la charnière dans le bois n’est pas un simple détail esthétique. Un logement bien réalisé assure la stabilité de la porte et évite tout jeu latéral une fois le vantail en place. La ferrure affleure la surface, ce qui reste invisible porte fermée et préserve la finition du meuble ou de la cloison.

Un encastrement soigné facilite aussi les réglages ultérieurs : les vis des ferrures restent accessibles et la porte pivote sans forcer. À l’inverse, une mortaise trop profonde ou mal centrée oblige à reprendre l’usinage, avec un risque de fragiliser le chant de la porte.

Fonctionnement et mécanisme d’une charnière à pivot

Une charnière à pivot repose sur 2 éléments complémentaires : une plaque pivotante fixée en haut et en bas de la porte, et un mécanisme intégré qui gère la rotation. Contrairement à une charnière classique à paumelles, la porte ne tourne pas sur un axe latéral mais sur un seul point central, en haut et en bas. Ce principe autorise une ouverture dans les deux sens et libère totalement le chant de la porte.

Le mécanisme interne varie selon le modèle : ressort comprimé pour un rappel automatique, ou système hydraulique pour un mouvement freiné et silencieux. Les pivots de sol les plus robustes, comme ceux de la gamme FritsJurgens, utilisent des axes de 8 mm de diamètre, avec des pivots supérieurs TP-40 ou TP-70 selon le poids à reprendre. La capacité de charge s’échelonne ainsi de 20 à 500 kg, le système System M+ atteignant le maximum sur des portes surdimensionnées.

Beaucoup de modèles sont auto-fermants : la porte revient d’elle-même en position, sans action du utilisateur. Ce comportement dépend du réglage de tension du ressort ou de la pression hydraulique. Un entretien minimal suffit à garantir la fluidité : une lubrification une à deux fois par an des axes et des mécanismes préserve la douceur de rotation et évite les grincements.

Avantages des charnières à pivot

Le premier atout d’une charnière à pivot reste son invisibilité totale : porte fermée, aucun élément de fixation n’affleure sur le vantail ni sur le bâti. Ce système libère la ligne architecturale et autorise des portes larges aux dimensions hors norme, jusqu’à 7 mètres de hauteur et 2 mètres de largeur pour les modèles surdimensionnés. Selon le mécanisme retenu, la capacité de charge grimpe de 20 à 500 kg, le System M+ supportant à lui seul jusqu’à 500 kg.

Le mouvement constitue le second avantage majeur. La rotation s’effectue sur un point unique, avec un mouvement fluide et sans à-coups, même sur un vantail lourd. Certaines versions autorisent une ouverture dans les deux sens, un vrai confort pour les passages très fréquentés comme une entrée de commerce ou une porte de bibliothèque.

Ces performances ouvrent la voie à de nombreux projets, de la porte cachée à la paroi pivotante multiple, en intérieur comme en extérieur, en résidentiel comme en commercial. Un seul bémol : le prix grimpe avec le poids supporté, comptez 20 à 60 € la paire pour un modèle renforcé, contre 5 à 20 € pour une charnière standard.

Applications et projets possibles avec charnières à pivot

La porte cachée reste l’usage le plus spectaculaire : recouverte du même matériau que la cloison, elle disparaît totalement une fois fermée. Ce principe s’applique aussi aux portes de bibliothèque et aux accès dissimulés vers un bureau ou une cave, avec une ouverture possible dans les deux sens selon le modèle choisi.

Pour les portes vitrées, la charnière à pivot offre une ouverture jusqu’à 180 degrés, idéale en séparation de pièce ou en vitrine commerciale. Côté extérieur, elle supporte des portes d’entrée surdimensionnées allant jusqu’à 7 mètres de hauteur et 2 mètres de largeur, y compris en milieu professionnel très fréquenté.

Les parois pivotantes multiples et les cloisons mobiles de galerie ou de showroom exploitent aussi ce mécanisme. Du résidentiel au commercial, la charnière à pivot s’adapte aux projets où l’esthétique épurée et la fluidité du mouvement priment sur la quincaillerie apparente.
