Comment prolonger une poutre : aboutage, moisage et renforts expliqués pas à pas

Comment assembler deux poutres bout à bout

Pour assembler deux poutres bout à bout, l’objectif est simple : créer un point de jonction qui travaille en traction et en flexion exactement comme si le bois était d’un seul tenant. La méthode la plus fiable combine une enture longitudinale taillée dans l’épaisseur des madriers et un serrage mécanique par boulons traversants.

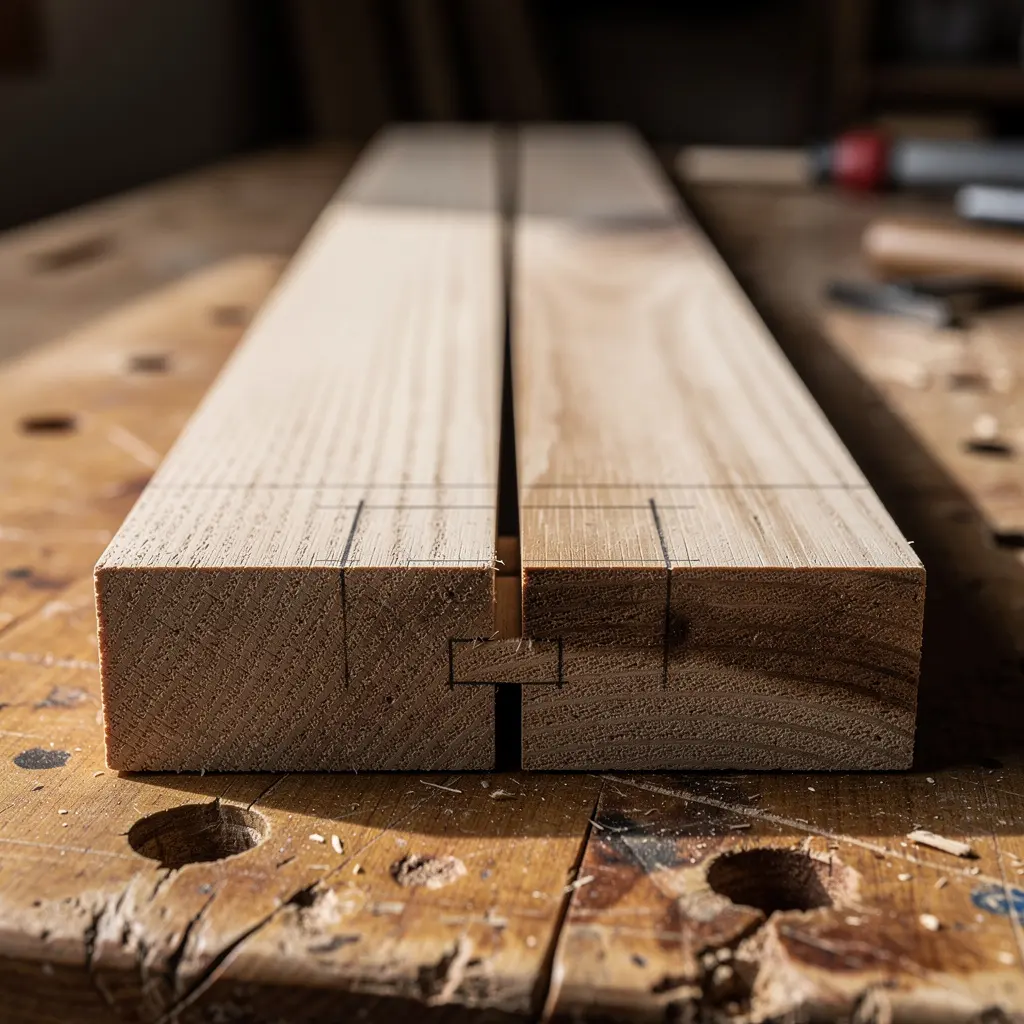

Commencez toujours par poser les deux madriers côte à côte et à repérer leurs faces (haut, bas, intérieur, extérieur). Marquez chaque repère au crayon de charpentier avant toute coupe : une fois le bois entaillé, il devient impossible de retrouver le sens d’origine pour aligner les fibres. Un trait mal orienté fait perdre l’appui et fragilise toute la jonction.

Les cinq étapes de l’assemblage par enture

• Repérer et marquer les madriers : face haute, basse et sens de portée avant coupe.
• Enture sur 3 fois la hauteur : la longueur d’imbrication totale atteint 3 x h du bois.
• Imbriquement de 3 cm : profondeur de recouvrement pour un assemblage à mi-bois oblique.
• Fraisage au disque à rainer : largeur de saignée limitée à 25 mm maximum.
• Boulons filetés traversants : serrage final après perçage aligné des deux pièces.

Préparer les coupes avec précision

Tracez l’enture à partir du point de jonction puis reportez la longueur totale sur les deux pièces. La découpe se fait idéalement à la scie circulaire sur rail avec butée angulaire pour garder un angle constant, puis le fraisage central s’exécute au disque à rainer sans jamais dépasser 25 mm de largeur pour ne pas affaiblir le bois sur ses rives.

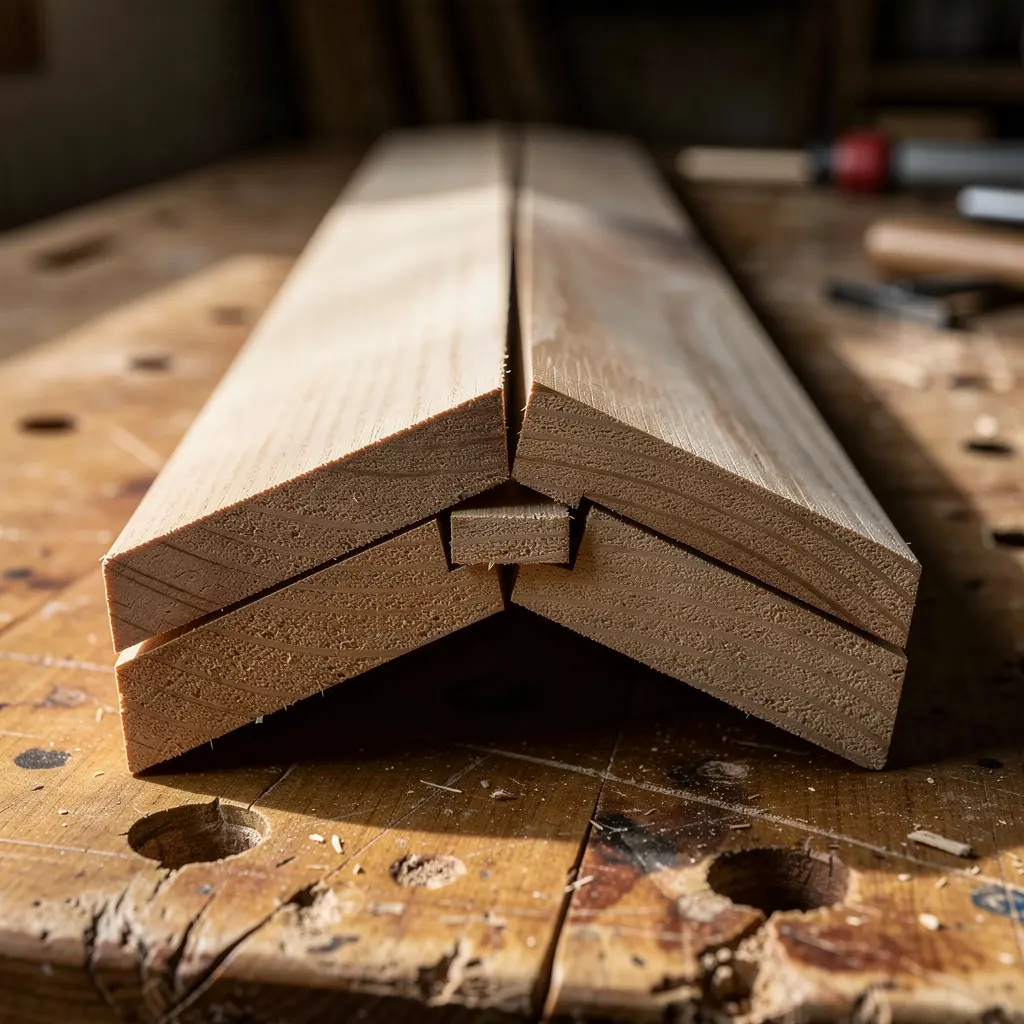

Une fois les deux madriers emboîtés, vérifiez que les arêtes affleurent parfaitement. Le moindre jour visible à cet endroit se transformera en point de glissement sous charge. C’est pourquoi le perçage des boulons de 12 mm doit être réalisé après assemblage, en une seule passe traversante sur les deux pièces.

Positionner et serrer les boulons

Insérez les boulons filetés de 12 mm avec une rondelle sous chaque tête et chaque écrou. Serrez progressivement en croisant les couples pour plaquer les deux entures sans les écraser. Les boulons seuls ne suffisent pas à empêcher tout glissement : ils maintiennent l’assemblage une fois la géométrie de l’enture correctement réalisée.

Le moisage : renforcer par pièces latérales boulonnées

Le moisage consiste à appliquer une ou deux pièces de bois, appelées moises, de part et d’autre d’une poutre pour la renforcer ou pour réaliser un aboutage. Ces pièces latérales sont ensuite solidarisées par des boulons traversants.

Pourquoi le moisage sur toute la longueur est critiqué

Une moise posée sur toute la longueur de la poutre présente plusieurs inconvénients :

• Impact esthétique visible : les pièces latérales modifient l’aspect de la poutre apparente.
• Poutres anciennes inadaptées : une poutre déformée ou irrégulière complique l’ajustement des moises.
• Encombrement latéral important : l’épaisseur ajoutée réduit l’espace disponible autour de la poutre.

Dans un projet d’extension en ossature bois de 100 m2 (RDC + étage), ce sur-encombrement peut gêner la pose des isolants ou des finitions. Le moisage reste néanmoins efficace quand il est limité à la zone d’aboutage, et non étendu sur toute la portée.

Jumelage : la référence pour poutres anciennes

Le jumelage est la méthode de renforcement la plus reconnue pour les poutres bois anciennes. Le principe : deux nouvelles poutres sont boulonnées de part et d’autre de la poutre existante, formant un ensemble plus rigide.

Cette technique convient particulièrement aux poutres qui ne peuvent pas être remplacées, car elle conserve l’élément d’origine tout en redistribuant les charges. Les boulons de 12 mm avec rondelles sont alors disposés en quinconce sur toute la longueur de recouvrement. Le serrage doit être progressif, du centre vers les extrémités, pour plaquer correctement les bois entre eux.

Attention cependant : des boulons ou tirefonds seuls restent insuffisants pour empêcher tout glissement. Le jumelage doit être complété par un assemblage mécanique adapté si la poutre reprend des charges importantes.

Renforcer une poutre avec un fer plat ou plaques acier

Le renfort métallique consiste à plaquer de l’acier contre le bois pour reprendre les efforts de traction et empêcher la poutre de fléchir. C’est la méthode n°2 de renforcement d’une poutre bois, juste après le jumelage. Elle s’applique aussi bien sur une poutre abîmée que sur un aboutage que l’on veut solidifier.

On distingue le fer plat, une bande d’acier galvanisé que l’on boulonne sur les flancs de la poutre, et la plaque acier, plus large, qui couvre toute la zone d’assemblage. Les connecteurs de charpente en acier galvanisé, eux, sont des pièces prêtes à poser, souvent en forme de U ou d’équerre, qui enveloppent le bois et répartissent l’effort.

Choisir la fixation qui ne glisse pas

Quel que soit le renfort, la fixation se fait au boulon de 12 mm de diamètre, toujours accompagné d’une rondelle. Pour éviter que le boulon ne s’enfonce dans le bois fibreux, on noie la rondelle dans l’épaisseur avec un foret Forstner et un limiteur de profondeur. On perce, on glisse le boulon fileté, puis on serre fermement.

Attention : des boulons ou tirefonds seuls ne suffisent jamais à empêcher un glissement sur une poutre fortement sollicitée. Le renfort acier doit couvrir une zone assez longue pour travailler, sinon le bois se déforme autour des tiges. Pour un aboutage de forte portée, mieux vaut doubler le fer plat de part et d’autre et multiplier les boulons en quinconce.

Le côté esthétique compte aussi : un fer plat apparent sur une poutre intérieure reste visible. Si la poutre reste vue, prévoyez une finition galvanisée à froid pour protéger l’acier de la corrosion.

Fixation par boulons et tirefonds

Les boulons et tirefonds constituent la fixation finale de la plupart des assemblages de poutres. Ils assurent le serrage des pièces, mais leur efficacité dépend surtout de la façon dont ils sont posés.

• Boulon de 12 mm avec rondelle pour les assemblages de poutres et pannes
• Risque de glissement : des boulons ou tirefonds seuls ne suffisent pas toujours
• Rondelles noyées au foret Forstner avec limiteur de profondeur
• Serrage des boulons filetés après perçage complet des pièces

Choisir le bon diamètre et poser le boulon

Pour un assemblage courant de poutres, un boulon de 12 mm accompagné d’une rondelle est la référence. Le perçage doit traverser les deux pièces alignées, puis le boulon fileté est introduit et serré après cette étape. Un boulon sous-dimensionné ou trop peu serré laisse les pièces travailler et user le bois autour du trou.

Éviter le glissement des pièces assemblées

Des boulons ou tirefonds seuls ne garantissent pas toujours un assemblage stable : les pièces peuvent glisser légèrement sous charge. Ce risque de glissement augmente si les surfaces de contact sont lisses ou si le serrage est insuffisant. Un assemblage par aboutage ou mi-bois bien ajusté, combiné à des boulons correctement serrés, limite ce phénomène.

Noyer les rondelles au foret Forstner

Pour un résultat propre et une tête de boulon affleurante, les rondelles se noient au foret Forstner équipé d’un limiteur de profondeur. Cette technique évite que la rondelle dépasse du bois et répartit l’effort de serrage sur une surface plus large. Le perçage se fait en deux temps : d’abord le logement de la rondelle, puis le trou traversant au bon diamètre.

Le serrage final intervient une fois toutes les pièces en place et parfaitement alignées. Un serrage progressif, sans forcer, permet de contrôler l’assemblage et d’éviter d’écraser le bois autour du boulon.

Consolidation à la résine époxy

La résine époxy ne sert pas à assembler deux poutres saines bout à bout, mais à reconstituer une poutre pourrie ou profondément fissurée. Elle s’utilise en complément d’un renfort mécanique (moisage, fer plat) : la résine restitue la matière perdue, le renfort reprend les efforts.

Le principe est simple : on curette les bois dégradés jusqu’à atteindre le bois sain, on rebouche avec une résine époxy chargeable, puis on laisse polymériser avant de remettre la poutre en charge. Cette méthode exige de traiter en parallèle le foyer d’insectes ou la source d’humidité, sinon la dégradation reprend.

La résine seule ne reprend pas la flexion : une poutre reconstituée à l’époxy doit systématiquement être reliée à un renfort (plat ou jumelage). Pour une poutre réellement porteuse, faites valider la solution par un bureau d’études.

Assemblage à mi-bois oblique : la méthode détaillée

Pour une enture de forte portée, le mi-bois oblique reste la référence. Tracez d’abord une enture longitudinale égale à 3 fois la hauteur du bois (soit 3 x h) sur chaque madrier, puis repérez et marquez les pièces avant toute coupe pour ne pas inverser les faces.

La découpe se fait à la scie circulaire avec rail et butée angulaire. Fraisez ensuite la partie centrale au disque à rainer, sur 25 mm de largeur maximum, pour obtenir un imbriquement de 3 cm de profondeur. Plus le bois est épais, plus l’angle de l’oblique doit être prononcé pour répartir l’effort.

Une fois les deux poutres emboîtées, le maintien définitif se fait par boulons filetés serrés après perçage. Cet aboutage convient aussi bien à une rallonge de 4 m sur des poutres de 16 par 13 qu’à l’assemblage de pannes de 18×7 cm destinées à atteindre 6 m de longueur finale.
