Chaise enfant
Goto page: 1, 2  >

Post new topic   Reply to topic    Forum Association Les Copeaux Forum Index -> Forum public (associatif) -> Sujets libres -> Travail du bois
Previous topic :: Next topic
Author Message
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Wed 22 Apr 2020 - 15:52    Post subject: Chaise enfant Reply with quote

Bonjour,
Je voudrai faire pour la petite fille de mon fils une chaise évolutive bébé/enfant/adulte style tripp trapp.
J'ai déjà pas mal avancé sur les plans mais je recherche plus d'information sur la réalisation :
- les rainures : profondeur, épaisseur et espacement
- des plateaux : épaisseur et dimensions
- est-ce que les plateaux repose-pied et assise sont vissés une fois en place ou juste enfilés et coincés ?

Et enfin, quelle serait la meilleure technique pour réaliser le dossier courbé ?

Merci de votre aide, de vos conseils et partage d'expériences.
Back to top
Publicité






PostPosted: Wed 22 Apr 2020 - 15:52    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Wed 27 May 2020 - 19:47    Post subject: Chaise enfant Reply with quote

Avancement ...

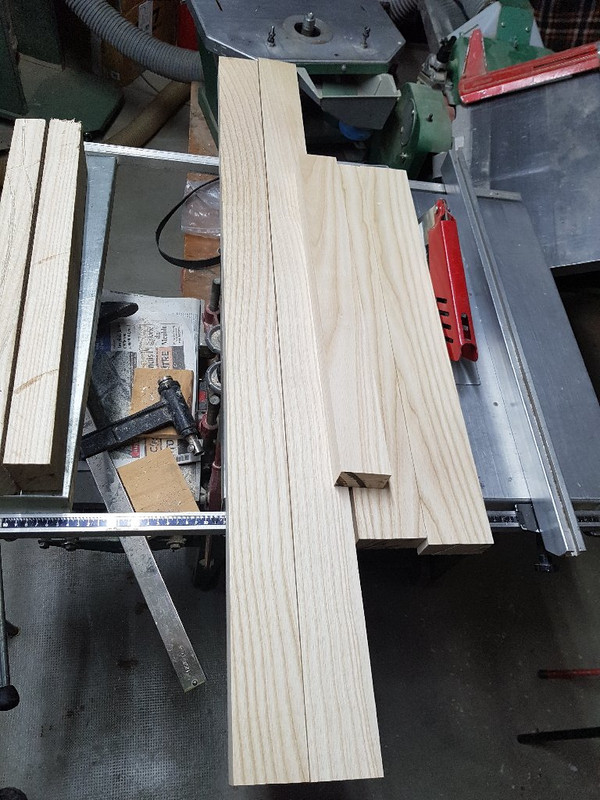

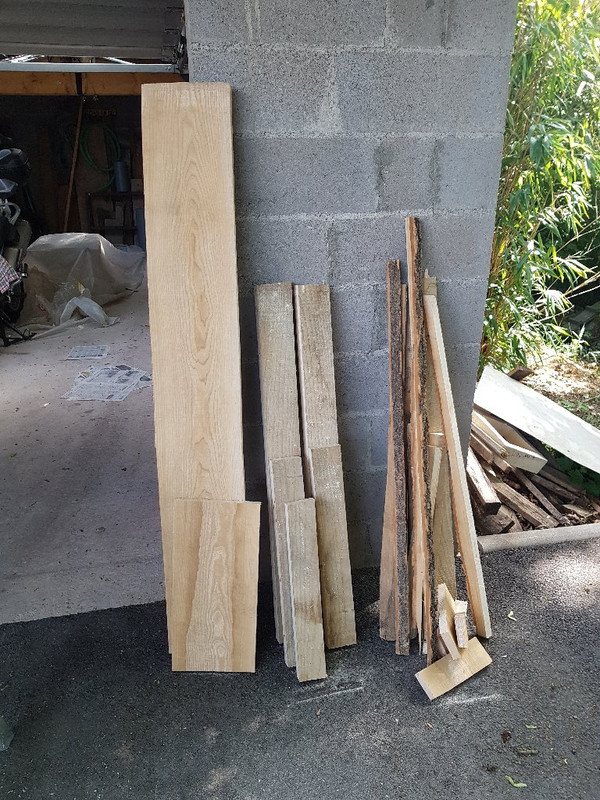

Débit



Corroyage

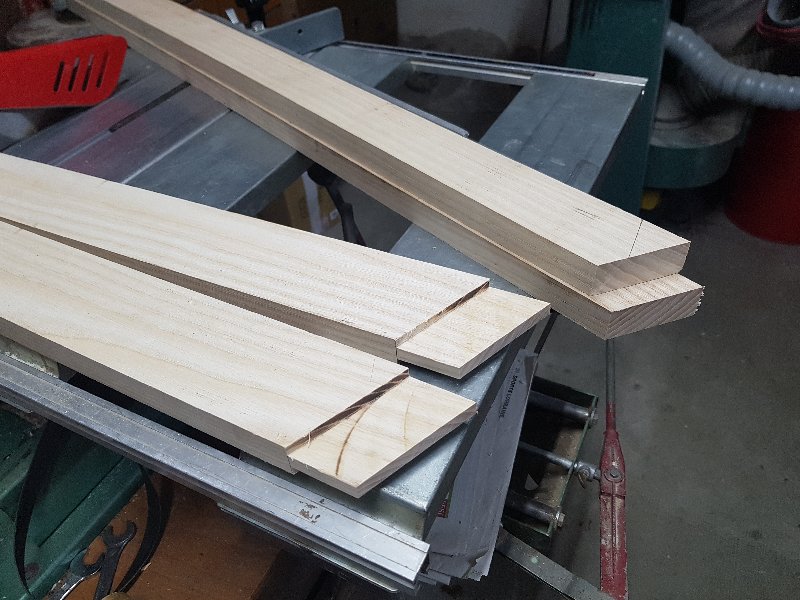

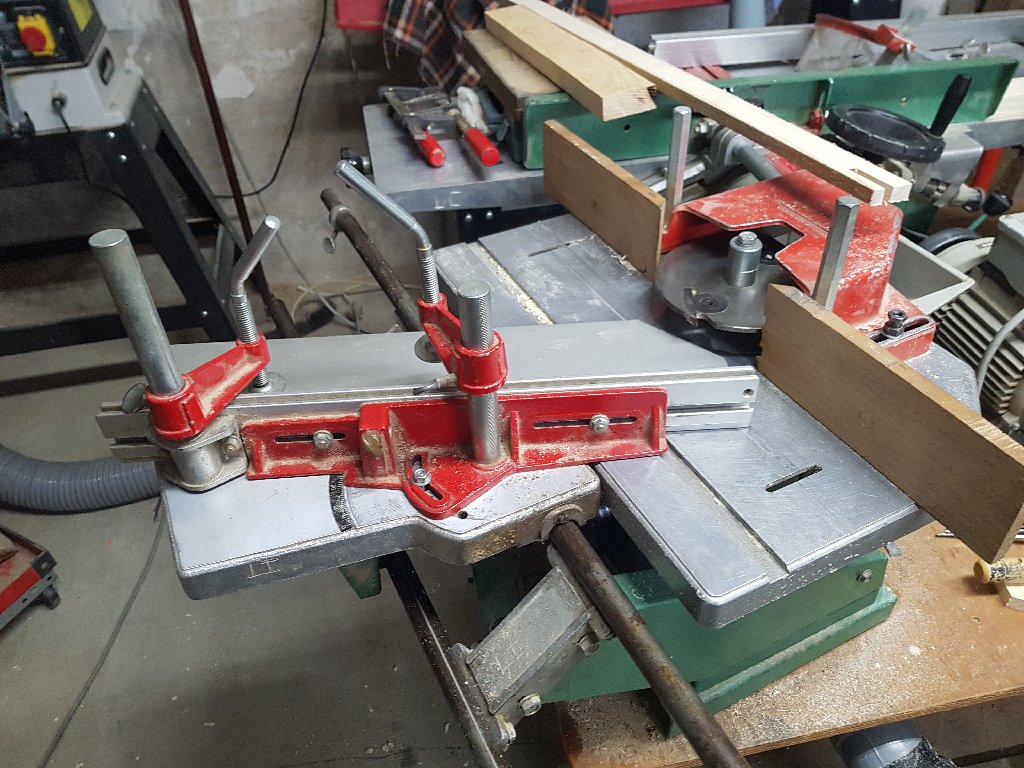

Tenonage



Tenons

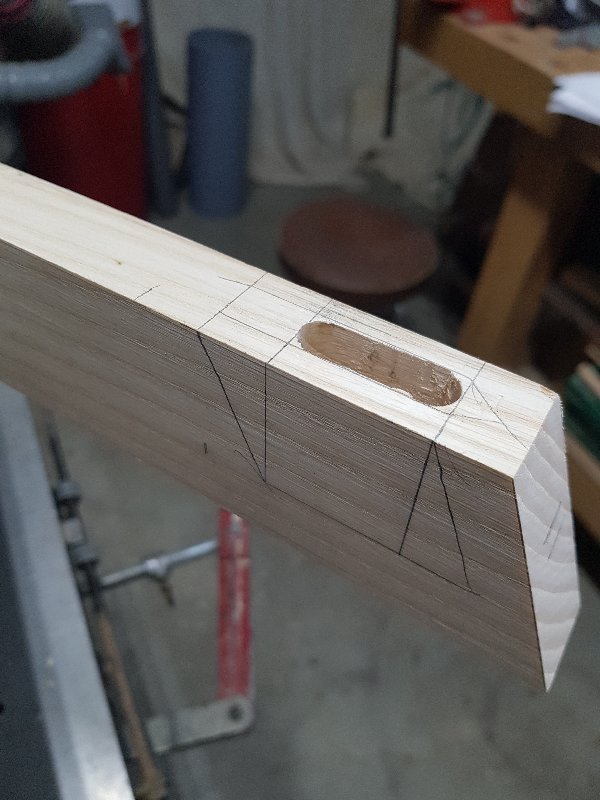

Mortaise

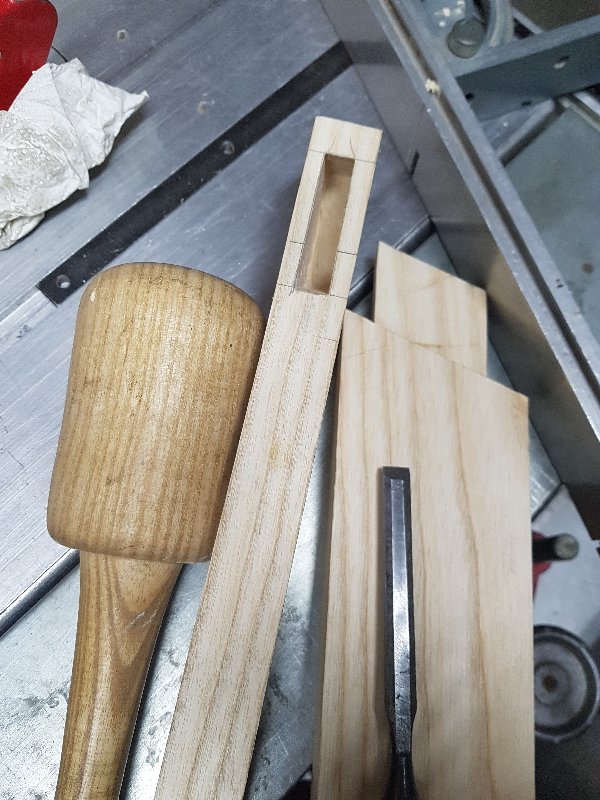

finition au ciseau

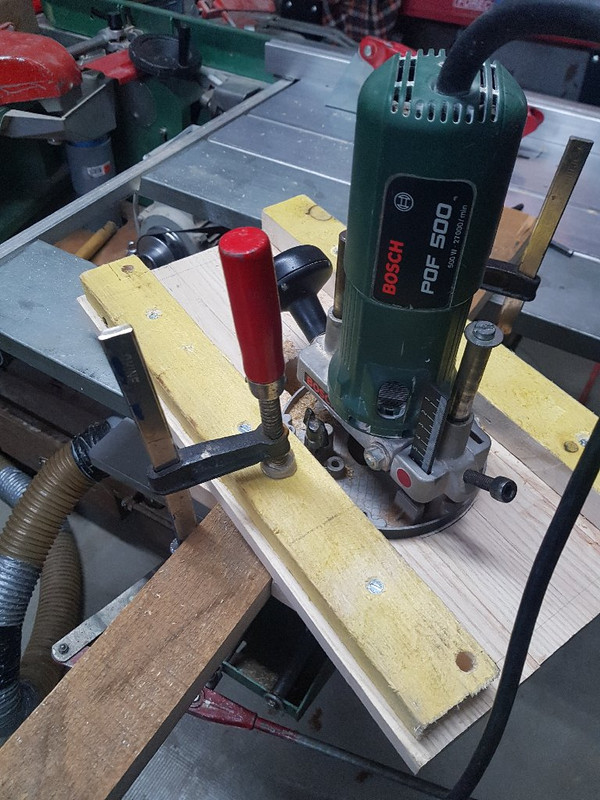

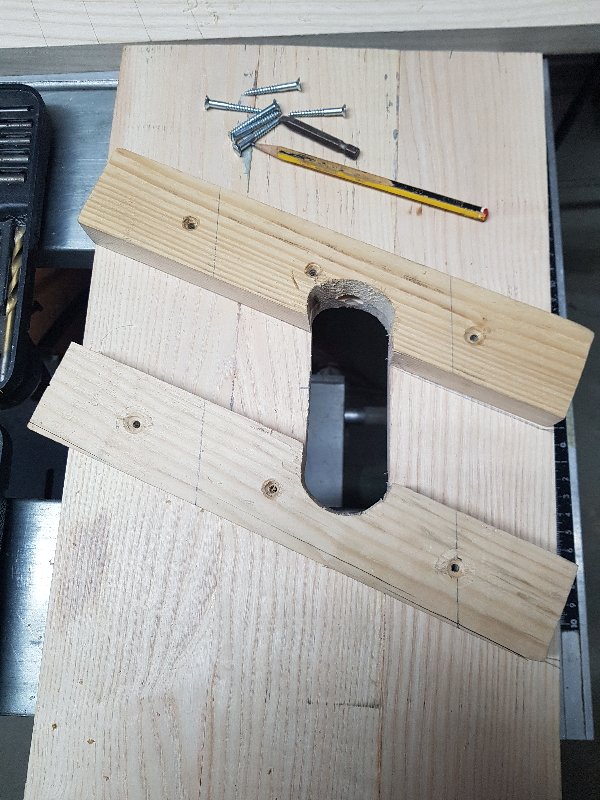

Fabrication d'un gabarit pour les rainures

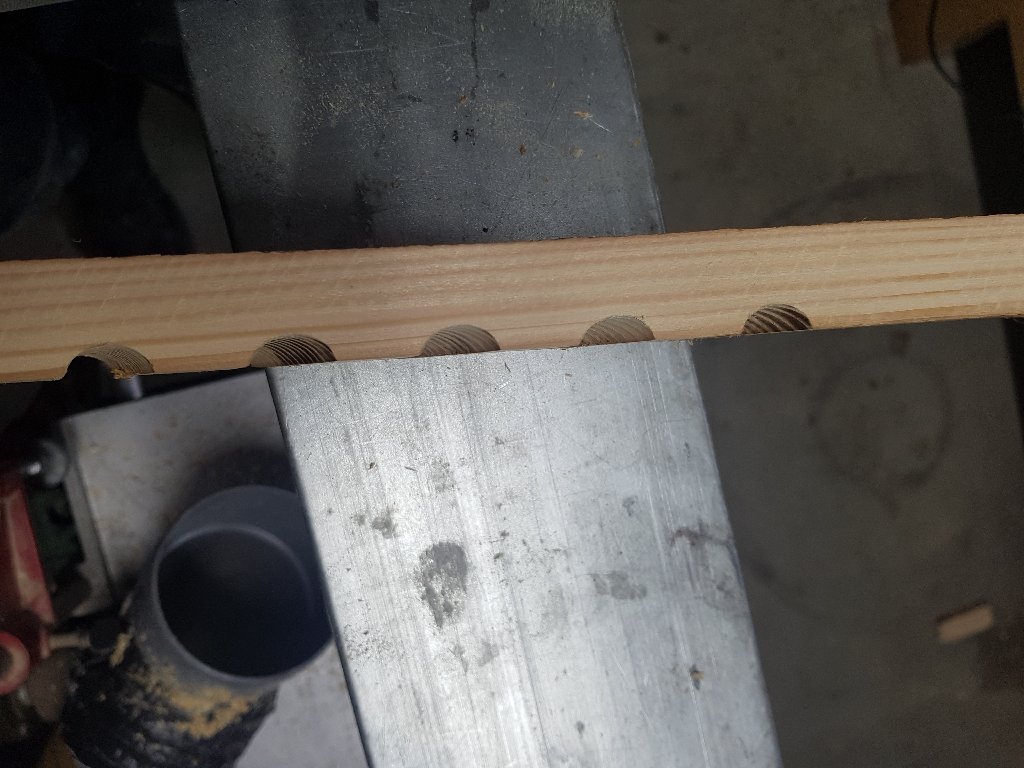

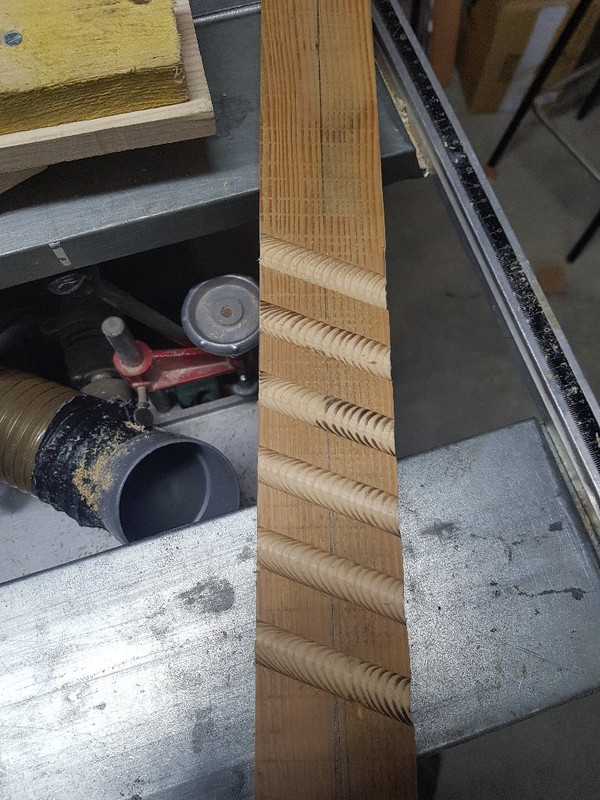

Test sur une pièce de bois en pin



Résultat








A suivre ...
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,137
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Wed 27 May 2020 - 20:10    Post subject: Chaise enfant Reply with quote

Bonsoir,



Je viens de remarquer que tu avais des plateaux "le ravageur", j'ai les mêmes à la maison.
Pour ton dossier cintré, j'essaierai

1) de faire un moule,
2) de préparer des morceaux de bois assez fins,
3) de les superposer par collage en les pressant dans ton moule.


Tu as aussi le cintrage à la vapeur (là aussi, il faut faire un moule)
Regarde cette vidéo
https://www.youtube.com/watch?v=ZyDZAfpOs1Q
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Wed 27 May 2020 - 20:58    Post subject: Chaise enfant Reply with quote

excuse moi mais c'est quoi des plateaux "ravageurs" ?
Sinon je pensais faire les 2 dossiers dans la masse dans un carré de 60x60 en frêne en premier à la scie à ruban et ensuite au backstand


Sinon si je fais par collage, à ton avis si je fais des planches fines en frêne il faut que je les fasse en combien d'épaisseur
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,137
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Thu 28 May 2020 - 07:05    Post subject: Chaise enfant Reply with quote

Bonjour,

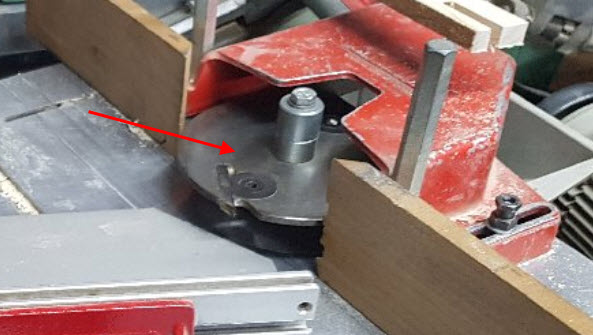

Les plateaux "Ravageur", c'est ça :

C'est le nom de la marque qui les a commercialisé



Pour ton dossier, si tu peux le faire dans la masse, c'est également possible.
Tu peux aussi le fignoler avec un petit rabot
Encore une vidéo
https://www.youtube.com/watch?v=LHxMmKOuXVk&t=5s
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Thu 28 May 2020 - 08:15    Post subject: Chaise enfant Reply with quote

Ha ok je ne savais pas ...c'est tout un équipement que j'ai hérité de mon père et qu'il avait il y a plus de 50 ans. Il avait acheté tout le matériel pour faire une cuisine en chêne dans son garage en pleine ville. Sa réalisation a d'ailleurs été présentée dans la catalogue Kity de l'époque.
Back to top
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Thu 28 May 2020 - 19:37    Post subject: Chaise enfant Reply with quote

La suite

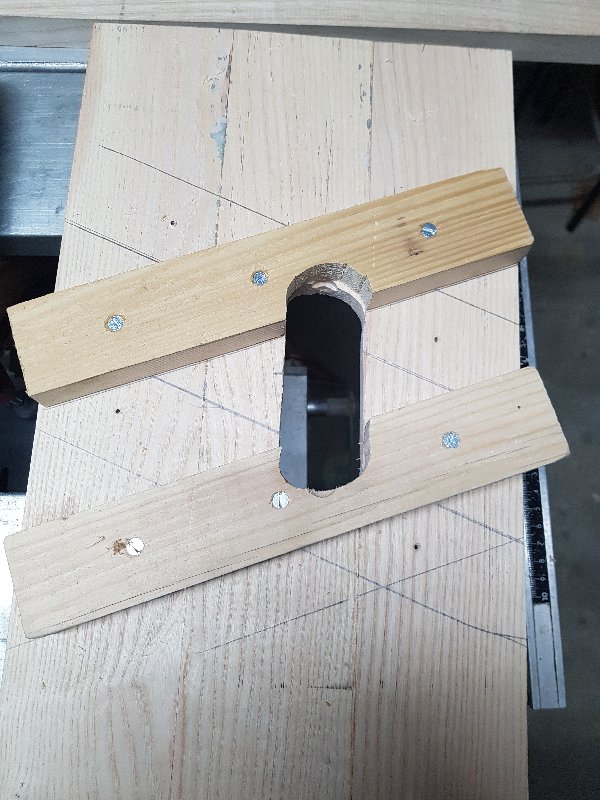

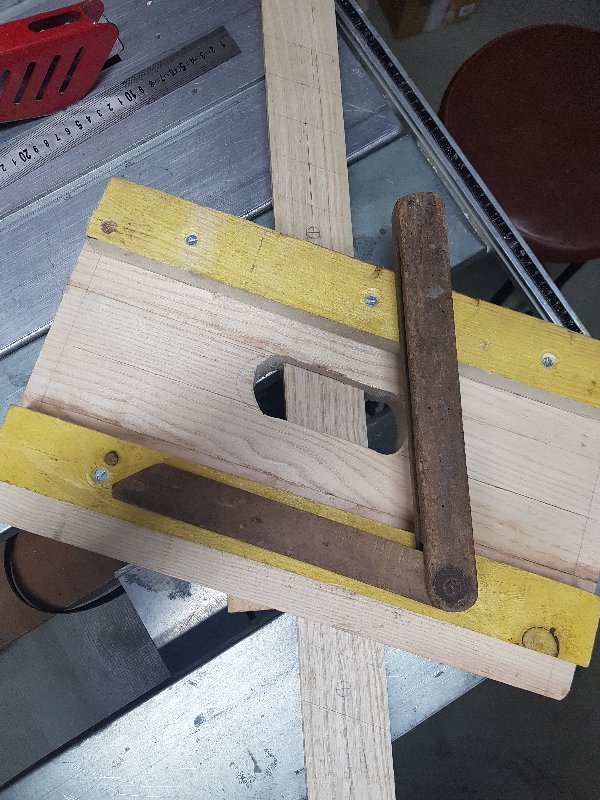

Je me suis fait un gabarit de réglage pour le centrage de la rainure

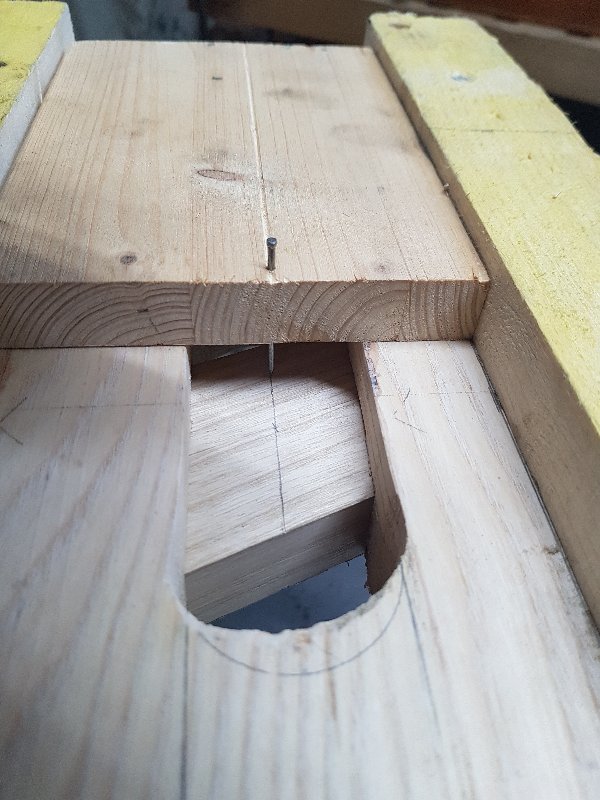

Guide une barre





Guide pour l'autre barre (retournement des 2 longerons)

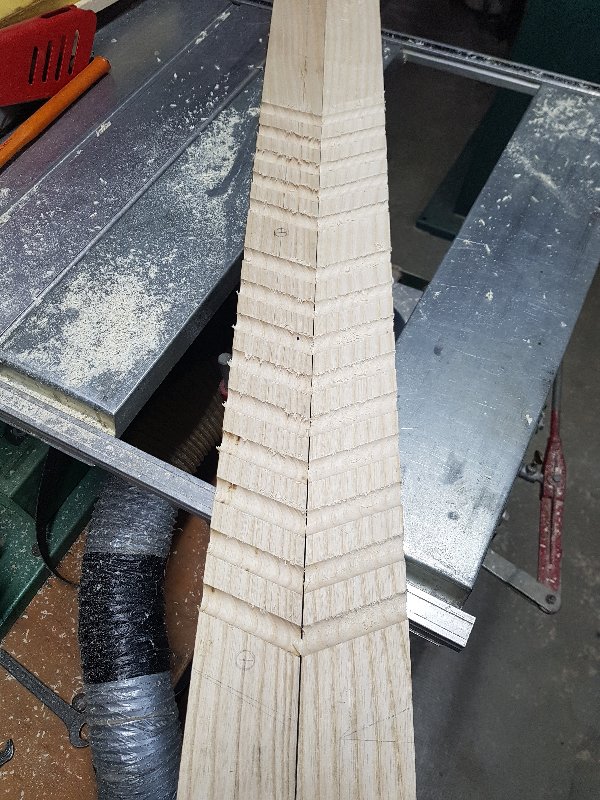

Résultat



Je suis assez content
Back to top
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Thu 28 May 2020 - 21:31    Post subject: Chaise enfant Reply with quote

Système de liaison que je vais faire
Tube inox 10x8 entre les montants, tige filetée de 8 à l'intérieur et de chaque côté des écrous spéciaux diamètre 11 fileté pour tiges de 8 et serrage tête fraisée clé 6 pans

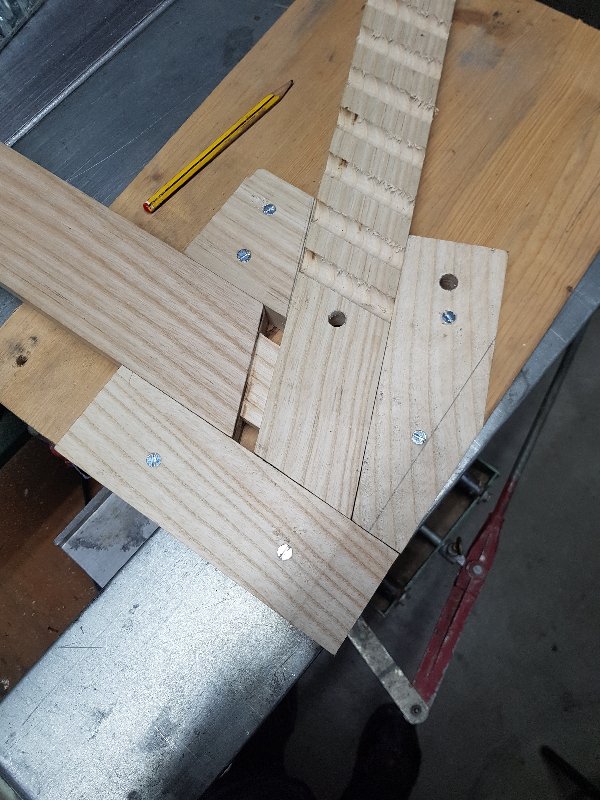

Et préparation gabarit pour collage des montants sur les pieds


Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,137
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Sun 31 May 2020 - 06:51    Post subject: Chaise enfant Reply with quote

Bonjour,
Ça avance bien (et même très bien).

Excellente idée de faire des gabarits.
On y passe du temps, mais on y gagne en qualité de la réalisation et des assemblages
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Sun 31 May 2020 - 11:53    Post subject: Chaise enfant Reply with quote

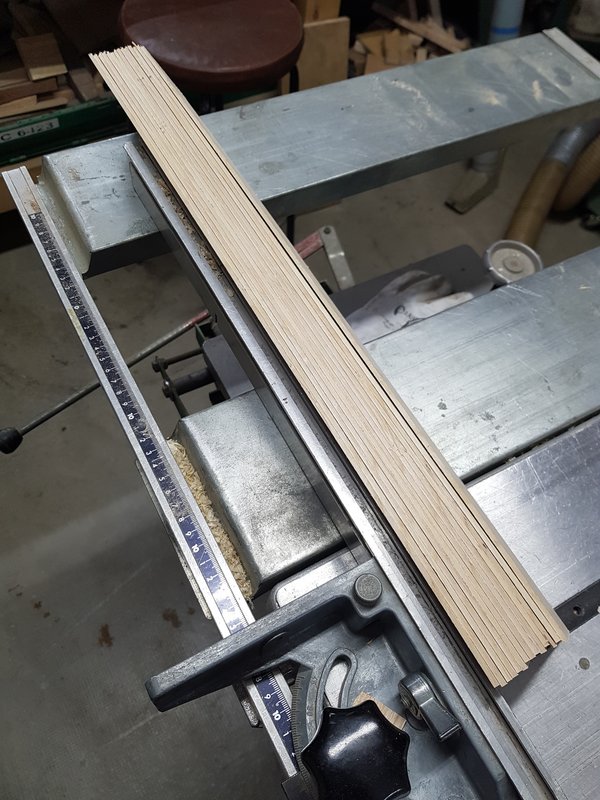

Je galère un peu pour faire des lamelles de frêne de 2 à 3 mm de 65 mm de haut à la scie circulaire. Entre chaque tranche je repasse au rabot pour aplanir au moins une face ...
Back to top
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Sun 31 May 2020 - 15:18    Post subject: Chaise enfant Reply with quote

Voilà les 2 côtés collés ...

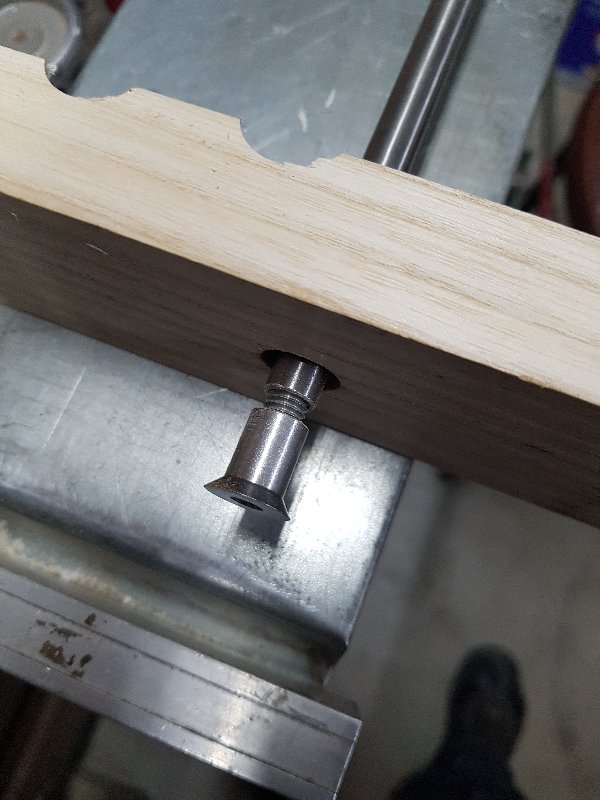

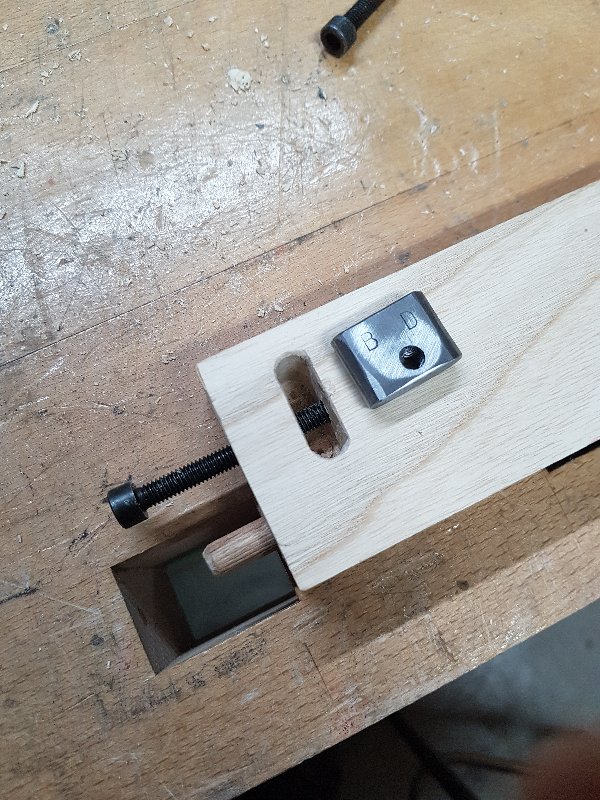

Réalisation de la jonction entre la traverse basse et les 2 côtés : 1 système avec un tourillon + 1 vis BTR qui se visse sur une partie létallique taraudée : avantage, ça se dévisse rapidement pour régler la hauteur des assises.

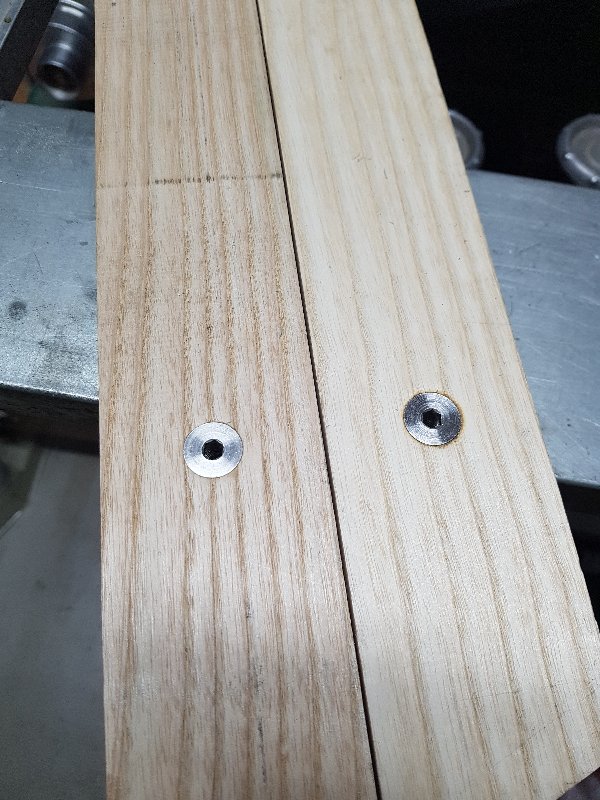

J'ai marqué les parties métalliques taraudées parce qu'il peut y avoir des écarts de forme et de cintrage

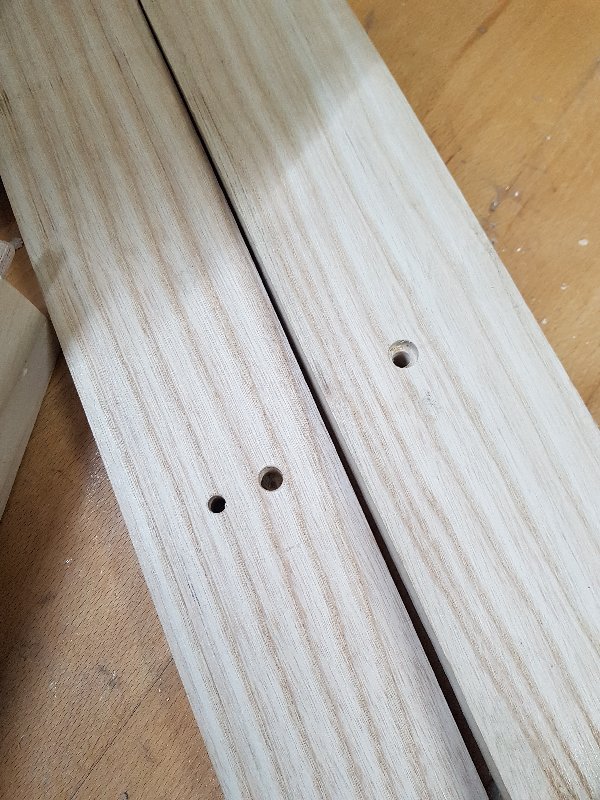

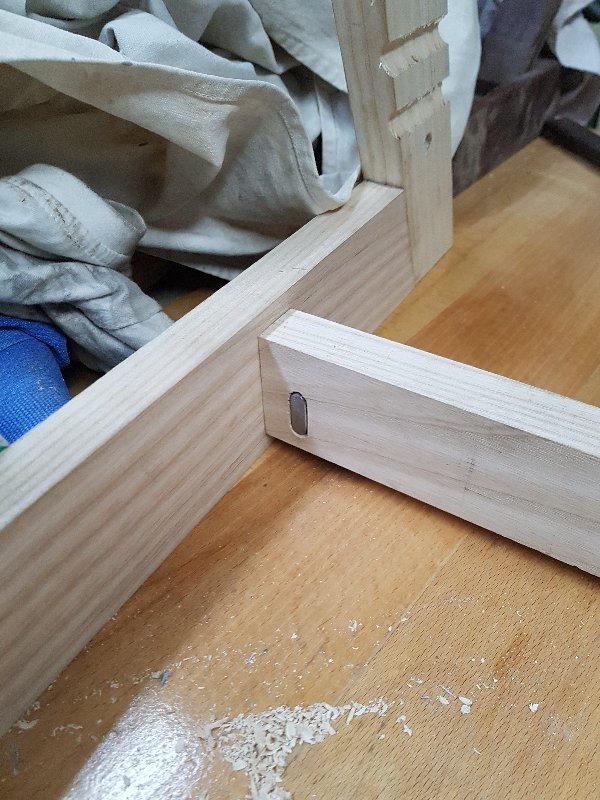

Perçages pour le tourillon + vis

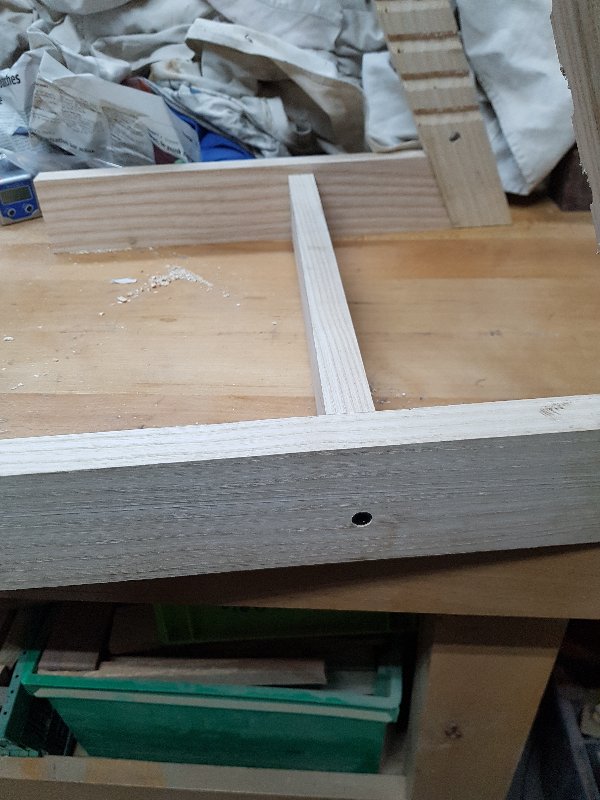

Traverse en place

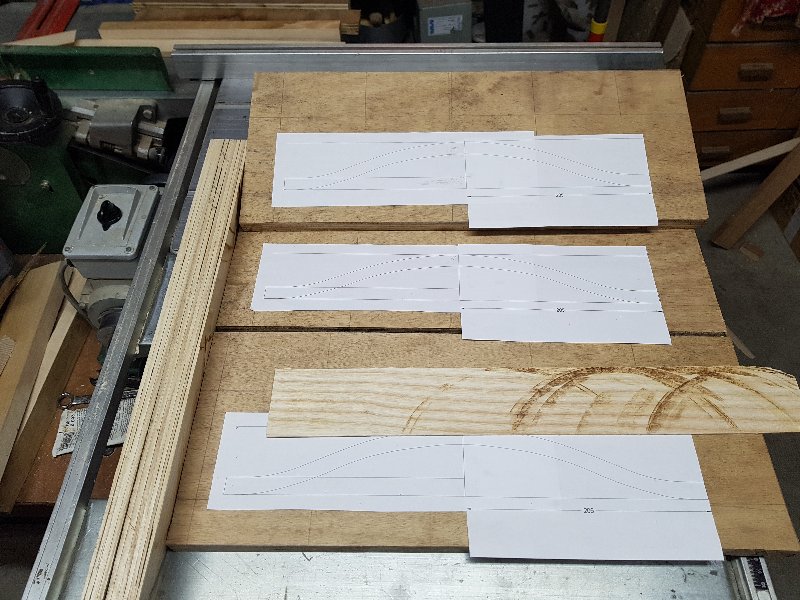

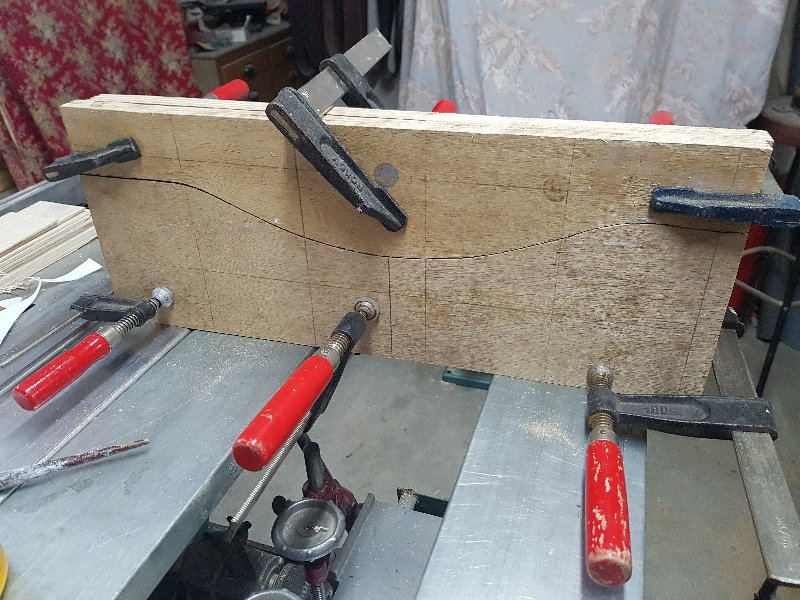

Pour le cintrage des 2 dossiers, préparation des 3 pièces à la scie sauteuse qui seront collées ensembles pour obtenir une hauteur de minimum 60 mm










Faudra rectifier à la bande parce que les 3 découpes ne sont pas parfaitement identiques
Back to top
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Thu 4 Jun 2020 - 19:10    Post subject: Chaise enfant Reply with quote

Suite et pas fin ...

Les plaquettes en 60 mm de haut et 2,5 mm d'épaisseur ... J'ai dû réaffûter la lame de scie circulaire pour le sciage, et à chaque planche je repassais la face d'appui à la dégau. Enfin, finition à la raboteuse.

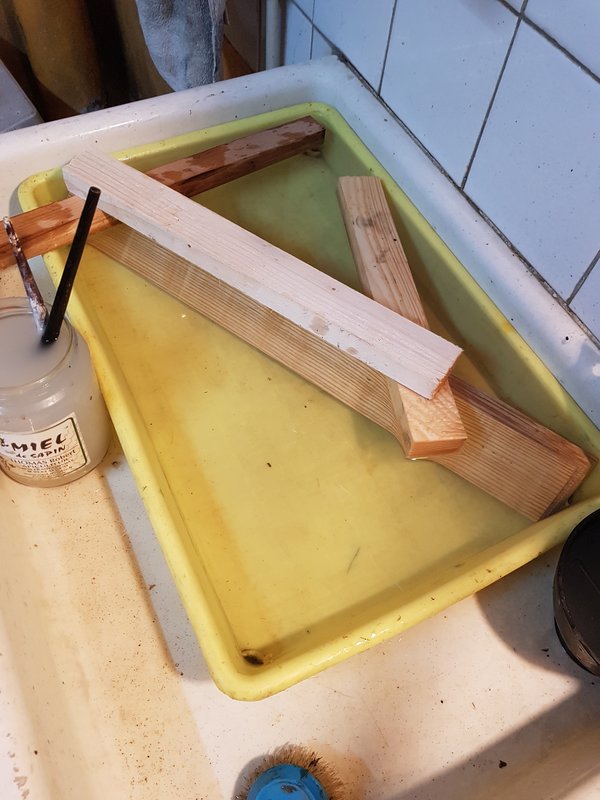

Mouillage des plaquettes (au départ j'avais essayé dans un tube mais le bois a gonflé et les plaquettes sont restées coincées dedans avec beaucoup de difficultés pour les sortir

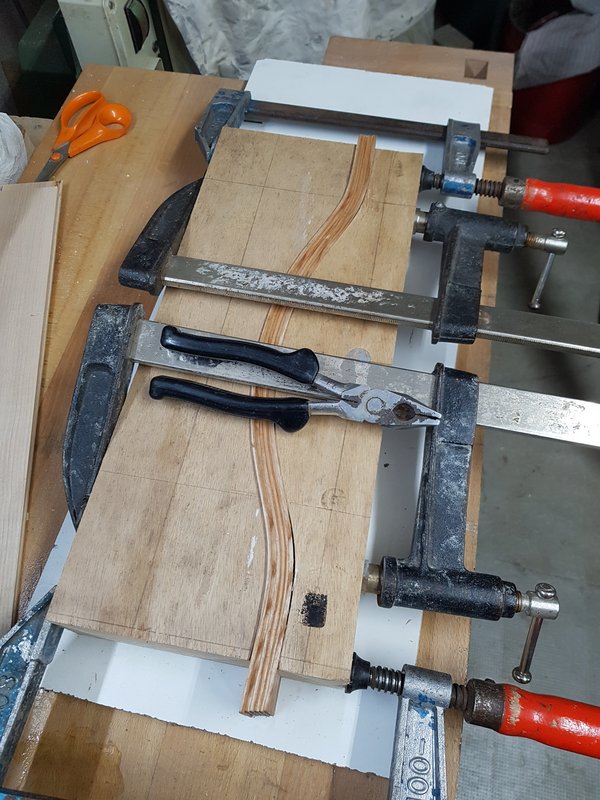

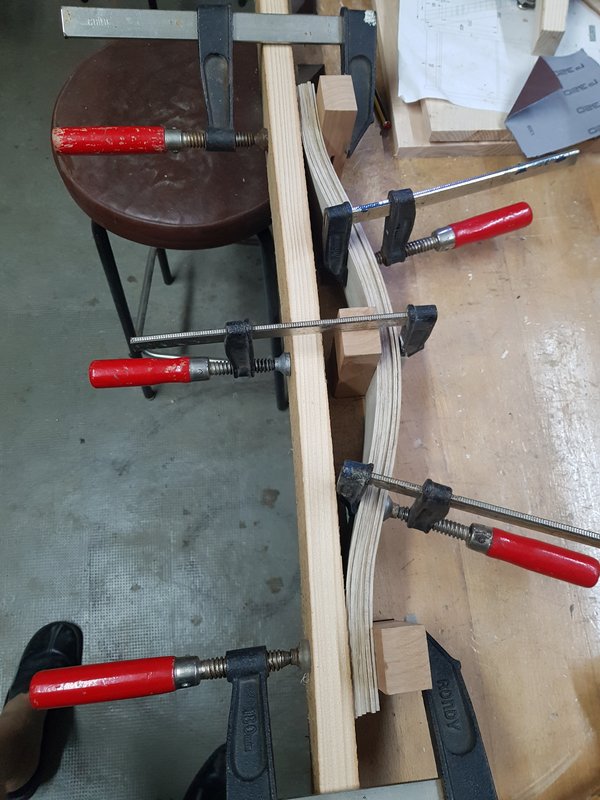

1° Serrage des plaquettes sans colle





Entre 1° serrage et 2° séchage avec un peu de tension

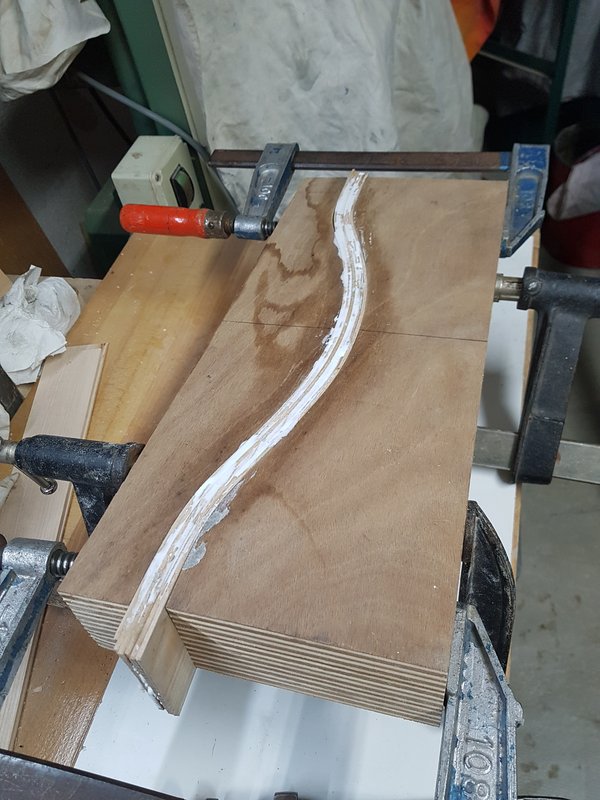

2° serrage avec colle après démontage et séchage

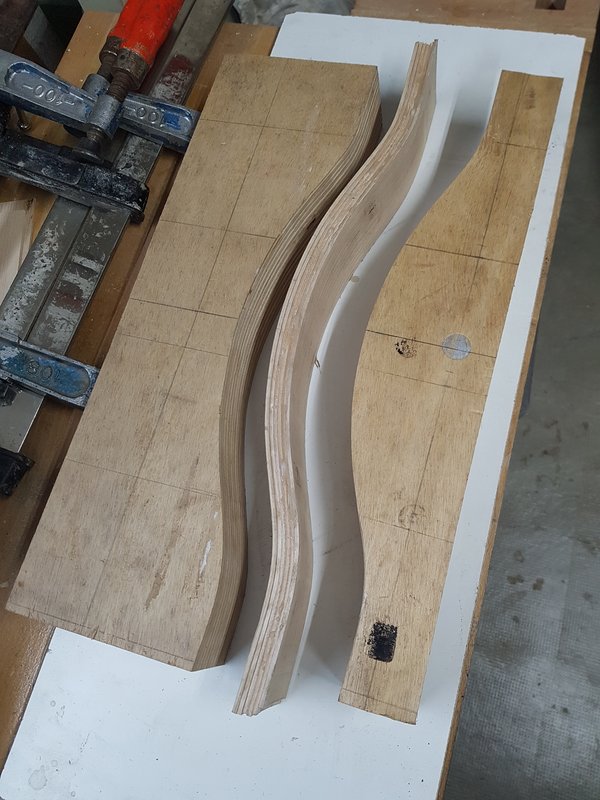

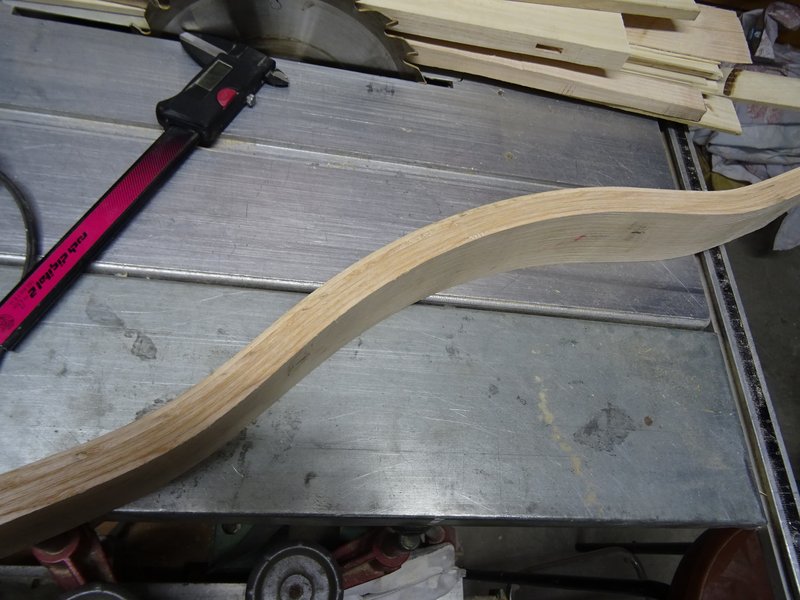

Après démontage





Après mise à la hauteur à la dégau/Rabo





A ce niveau je me suis aperçu que le 2° dossier était mal collé (peut être pas encore assez sec ou démonté trop tôt ou bois encore humide ou pas serré bien parallèle ... )
Du coup il se décintrait ... RAGE ... j'ai réussi à écarter les languettes mal collés pour y introduire de la colle et c'est en cours de séchage.

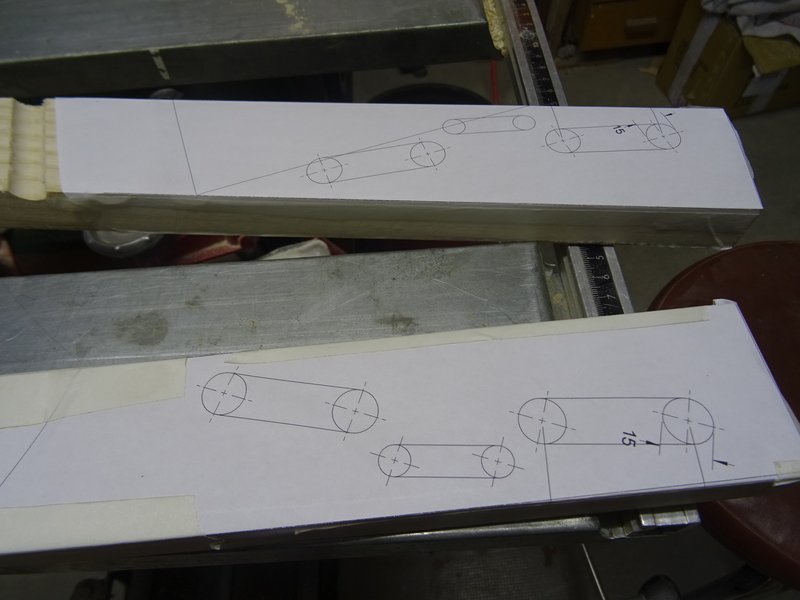

Sur le haut des 2 montants, mise en place du patron pour le défonçage de l'encastrement des 2 dossiers qui seront fixés comme la traverse du bas

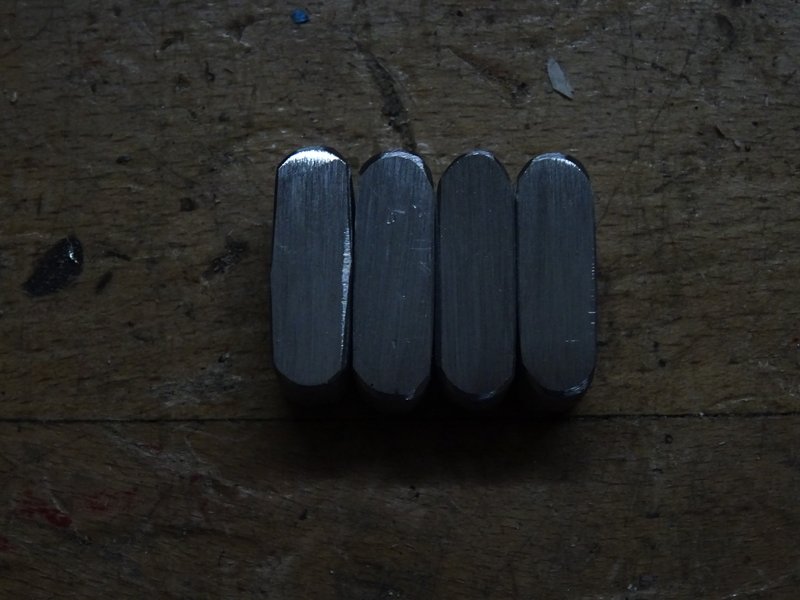

Préparation des 4 écrous à encastrer pour le serrage des dossiers







Enfin, c'est bien plus long que je le pensais tout ça ...
Maintenant je vais avoir quelques jours sans travailler dessus car pas dispo ...
A suivre ...
Back to top
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Sat 20 Jun 2020 - 19:23    Post subject: Chaise enfant Reply with quote

Suite et presque fin ...

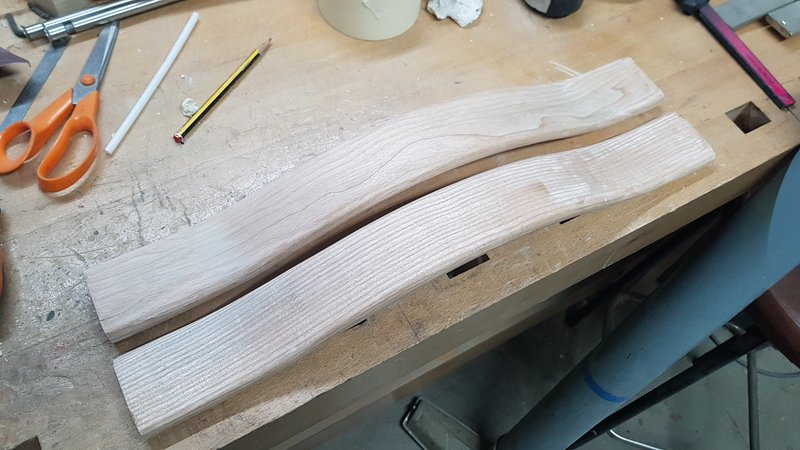

Finition des dossiers ... j'ai dû en remettre un au collage car il y avait des lamelles mal collées

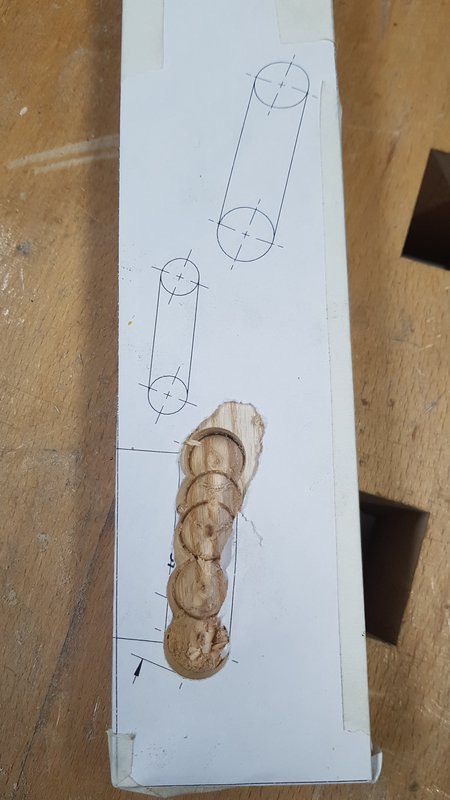

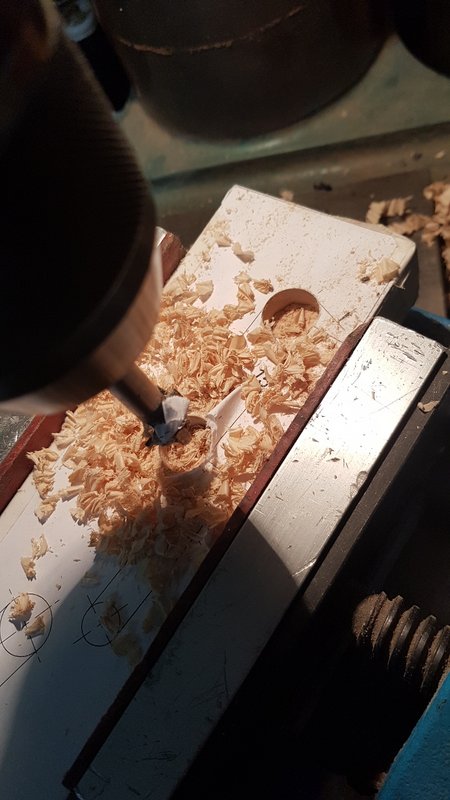

Perçage des encoches pour les dossiers







Après perçage

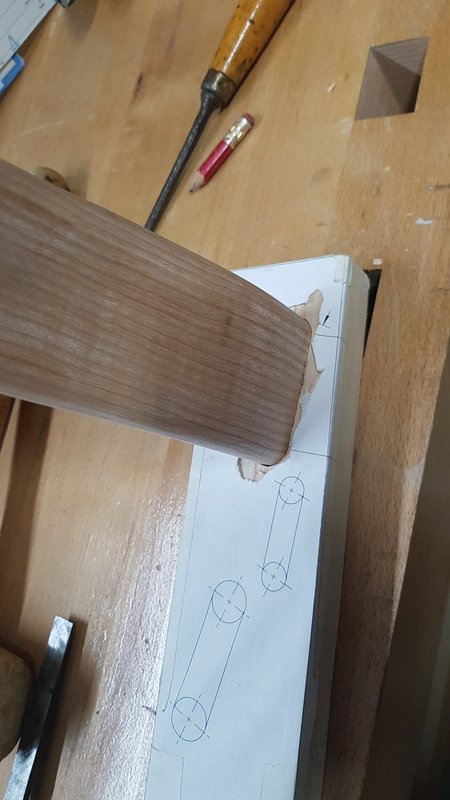

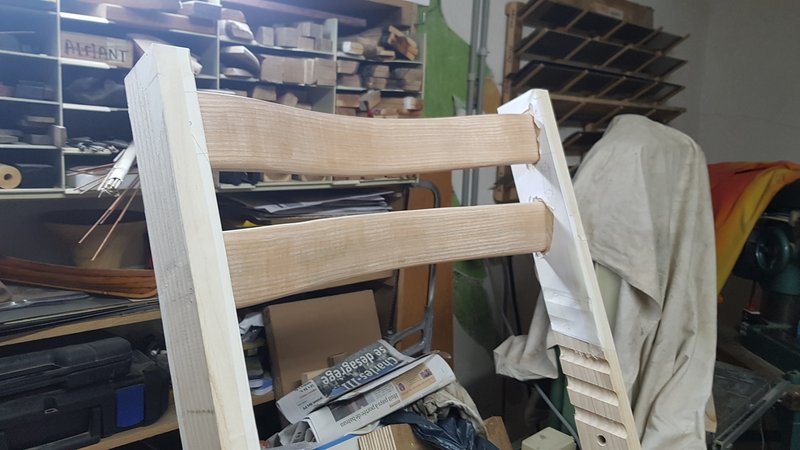

Travail et finition au ciseau à bois et essai

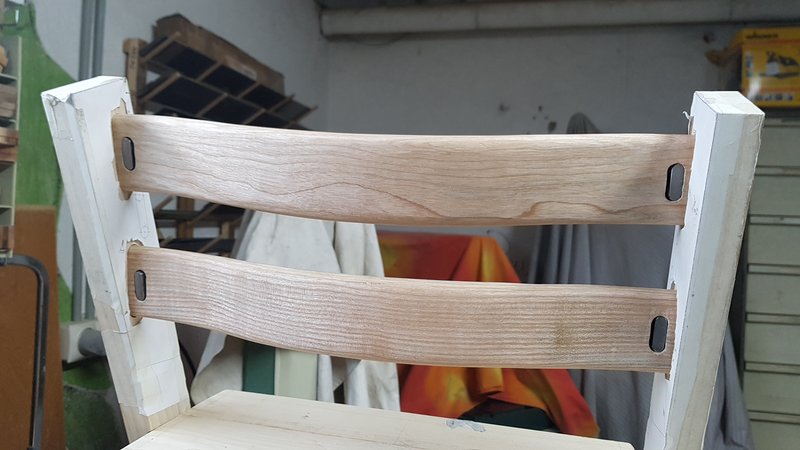

Les 2 dossiers montés





Perçage et vissage par l'arrière avec écrous dans mortaise

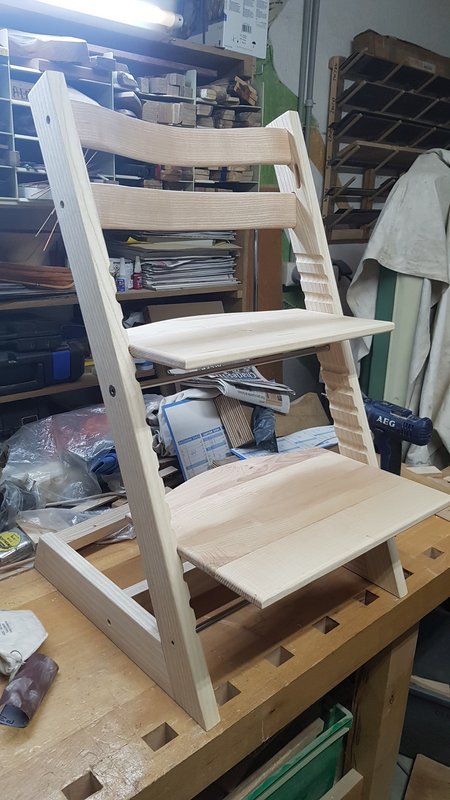

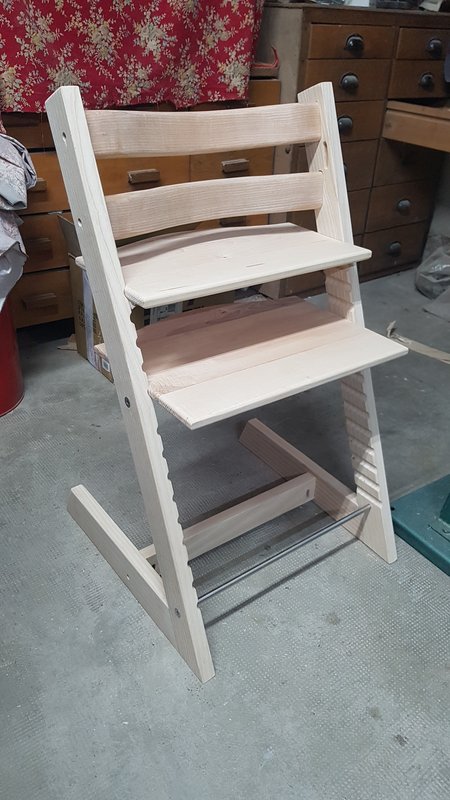

Chaise fini et poncée configuration enfant





Configuration bébé





Reste à vernir ...
Back to top
jlchaps


Offline

Joined: 09 Sep 2013
Posts: 43

PostPosted: Sun 21 Jun 2020 - 09:58    Post subject: Chaise enfant Reply with quote

Question : quel serait le meilleur vernis brillant bois incolore pour laisser le frêne dans sa teinte complètement naturel sans que ça fonce le bois ?
Back to top
Georges


Offline

Joined: 29 Mar 2013
Posts: 115
Localisation: Froeningen
Masculin Gémeaux (21mai-20juin)

PostPosted: Sun 21 Jun 2020 - 18:22    Post subject: Chaise enfant Reply with quote

Salut


Pour le vernis je ne sais te répondre, a chaque fois j'ai peint des pièces avec un vernis incolore, elles ont toujours foncé.
Néanmoins belle réussite la chaise.
_________________
A Bientôt
Amicalement
Georges
Back to top
