Fil pilote branchement radiateur electrique couleur fils : le guide complet pour raccorder sans se tromper
Le fil pilote, souvent noir ou gris, se branche sur la borne « FP » du radiateur.
- Fil pilote noir ou gris sur l’entrée « FP ».
- Le fil bleu va sur le neutre du bornier.
- Le fil vert/jaune correspond à la terre.
- Sans programmateur, le pilote peut rester débranché.
- Fil pilote et terre : ne pas confondre ces deux câbles.
- Bornier visible sous le capot en bas à droite.
Fonctionnement et rôle du fil pilote dans une installation de chauffage
Comment le fil pilote pilote vos radiateurs depuis le tableau
Le fil pilote est un câble de commande, et non un câble d’alimentation. Il transporte un signal 230 V alternatif d’intensité très faible, qui vient s’ajouter à l’alimentation classique du radiateur. Ce signal ne chauffe pas : il donne un ordre.
Concrètement, votre programmateur ou thermostat centralisé envoie une impulsion électrique par ce fil jusqu’au bornier du radiateur. Chaque modification de tension correspond à un ordre de chauffe précis. Le radiateur reste alimenté en permanence par sa phase et son neutre, mais il adapte sa température selon le signal reçu. C’est ce qui permet de gérer 4 à 6 ordres depuis un seul point de commande, sans toucher à chaque appareil.
Le système est né dans les années 1970 et s’est généralisé en France à partir de 1995 sur la majorité des radiateurs électriques neufs. Depuis, près de 98 % des appareils du marché intègrent cette commande.
Pourquoi le fil pilote n’est pas obligatoire mais reste un confort
Rien n’oblige réglementairement à utiliser le fil pilote. Un radiateur fonctionne parfaitement avec seulement une phase, un neutre et une terre. Le pilote est un équipement de confort, pas une nécessité de sécurité ni de mise en service.
Son intérêt devient évident dès que vous voulez programmer plusieurs pièces ou appliquer des scénarios de température. Sans lui, vous devez régler chaque radiateur manuellement, pièce par pièce. Avec lui, un seul thermostat compatible fil pilote (comptez 30 à 100 €) pilote l’ensemble du logement depuis un point unique.
Pour les bâtiments tertiaires de plus de 1000 m², le décret BACS rend au contraire ce type de pilotage obligatoire. Chez les particuliers, il reste un choix, mais un choix qui simplifie nettement la gestion du chauffage au quotidien.
Branchement et raccordement du fil pilote étape par étape
Avant toute intervention, coupez le courant au disjoncteur et vérifiez l’absence de tension. Repérez ensuite le bornier de commande du radiateur, situé sous le cache plastique en bas à droite de l’appareil. C’est là que se trouvent les connexions phase, neutre, terre et fil pilote, généralement accessibles après avoir retiré le capot de protection.
Le raccordement suit une logique simple : le fil bleu va sur le neutre, le fil marron, rouge ou noir sur la phase, le vert/jaune sur la terre (si le radiateur est de classe I). Le fil pilote, le plus souvent noir ou gris, se connecte sur l’entrée marquée « FP » ou signalée par un symbole thermostat. Serrez chaque borne correctement et tirez légèrement sur chaque fil pour vérifier la tenue.
Si aucun programmateur fil pilote n’est installé, le fil pilote peut rester débranché : la phase et le neutre suffisent à faire fonctionner le radiateur en mode manuel. Pour piloter la température à distance, reliez ce fil au module de programmation, protégé par un disjoncteur dédié de 2A, puis rétablissez le courant et testez chaque ordre depuis le boîtier de commande.
Couleur du fil pilote et code couleur des fils électriques
| Type de fil | Couleur normalisée | Rôle dans le circuit |
|---|---|---|
| Fil pilote | Noir (parfois gris) | Transmet les ordres de chauffe |
| Neutre | Bleu | Retour du courant d’alimentation |
| Phase | Marron, rouge ou noir | Alimente le radiateur en 230 V |
| Terre | Vert et jaune | Protection des personnes |
Noir le plus souvent, parfois gris
Dans la grande majorité des installations, le fil pilote est noir. C’est la couleur retenue par les fabricants depuis la généralisation du système en France, et vous la retrouverez sur la quasi-totalité des radiateurs neufs.
Sur certains modèles, notamment des appareils plus anciens ou des gammes spécifiques, le fil pilote peut être gris. La couleur n’est pas toujours fiable à 100 %, donc fiez-vous avant tout à l’étiquette du bornier et à la notice du radiateur.
Attention à la confusion avec le bleu et le noir de phase
Le piège le plus fréquent concerne le fil noir utilisé comme phase sur certaines installations. Un fil noir n’est donc pas systématiquement un fil pilote. Vérifiez toujours la position du fil sur le bornier avant toute manipulation.
Autre confusion classique : le neutre bleu et le fil pilote peuvent se ressembler visuellement quand l’isolant est encrassé ou décoloré. Un repérage à la pince ou un coup d’œil sur les marquages FP permet de lever le doute.
Enfin, si vous remplacez un radiateur, ne vous fiez jamais uniquement aux couleurs pour rebrancher. Le code couleur a évolué et certains logements anciens comportent des non-conformités.
Modes et signaux envoyés par le fil pilote au radiateur
Le fil pilote ne transporte pas de courant de puissance. Il véhicule un signal 230 V alternatif à intensité très faible, qui change selon la tension délivrée par le boîtier de commande. C’est ce décalage de tension qui indique au radiateur le mode à appliquer, sans que vous n’ayez à toucher au thermostat.
| Ordre de pilotage | Température appliquée | Usage recommandé |
|---|---|---|
| Confort | Température de consigne | Occupation de la pièce |
| Confort -1 °C | Consigne diminuée de 1 °C | Chambre, pièce peu utilisée |
| Confort -2 °C | Consigne diminuée de 2 °C | Absence courte |
| Éco | Consigne réduite | Nuit, absence prolongée |
| Hors gel | 7 °C | Pièce vide, logement secondaire |
| Arrêt | 0 °C | Pièce inoccupée en été |
Combien d’ordres votre radiateur peut-il recevoir
Tous les modèles ne gèrent pas le même nombre de signaux. Les appareils les plus simples reconnaissent 4 ordres : Confort, Éco, Hors gel et Arrêt. Les modèles plus récents ajoutent le Confort -1 °C et le Confort -2 °C, portant le total à 6 ordres de chauffe.
Avant de programmer quoi que ce soit, vérifiez la notice de votre radiateur. Si votre boîtier de pilotage envoie six ordres mais que l’appareil n’en décode que quatre, les positions intermédiaires seront ignorées, ce qui n’empêche pas le chauffage de fonctionner correctement.
Comment le signal de tension se traduit en mode de chauffe
Concrètement, la tension envoyée sur le fil pilote est modifiée par le programmateur : 230 V sur une alternance, puis sur l’autre, ou encore une alternance supprimée. Chaque combinaison correspond à un ordre précis, que le circuit interne du radiateur interprète en quelques millisecondes.
Cette modulation par la tension explique pourquoi le fil pilote peut assurer jusqu’à 6 modes de chauffe différents sur un seul conducteur, sans intervention manuelle ni connexion supplémentaire.
Installation d’un programmateur fil pilote et raccordement au tableau
Un programmateur fil pilote coûte entre 30 et 100 € selon les modèles, avec des références comme le Heatzy Pilote à 49 € ou le Cozytouch autour de 40 €. Ces modules fonctionnent avec 3 câbles : pilote, neutre et phase. Voici comment procéder pas à pas.
- Choisir un module compatible : vérifiez qu’il gère les 4 à 6 ordres de chauffe.
- Couper le courant : disjoncteur général ou section chauffage, avant toute intervention.
- Identifier les fils : repérez phase (marron ou rouge), neutre (bleu) et pilote (noir ou gris).
- Raccorder au tableau : reliez le module au circuit chauffage via un disjoncteur dédié de 2A.
- Tester les ordres : vérifiez que Confort, Éco, Hors gel (7 °C) et Arrêt (0 °C) répondent.
Le raccordement peut aussi se faire directement côté thermostat du radiateur, sans passer par le tableau, sur les installations récentes. Le module doit alors être relié au fil pilote de l’appareil et à son alimentation. Le signal transite en 230 V alternatif avec une intensité très faible, ce qui reste sans danger pour un bricoleur prudent.
Une vérification simple avant de refermer : testez chaque ordre depuis le programmateur en observant la réaction du radiateur. Un disjoncteur 2A suffit largement pour protéger le module, distinct du disjoncteur 20A qui alimente le circuit chauffage jusqu’à 4500 W.
Où se branche précisément le fil pilote sur le radiateur
Repérer l’entrée FP sur le bornier du radiateur
Sur un radiateur équipé d’un fil pilote, le raccordement ne se fait jamais au hasard : le fil de commande se branche sur le bornier de commande, distinct du bornier d’alimentation. Concrètement, voici ce que vous devez repérer avant de raccorder :
- Cache plastique retiré : le bornier est protégé par un capot à dévisser ou à déclipser.
- Repère FP visible : une borne étiquetée « FP » ou marquée d’un symbole thermostat.
- Côté thermostat, phase et neutre : le FP se trouve près des bornes d’alimentation.
Ce que vous voyez selon le modèle de radiateur

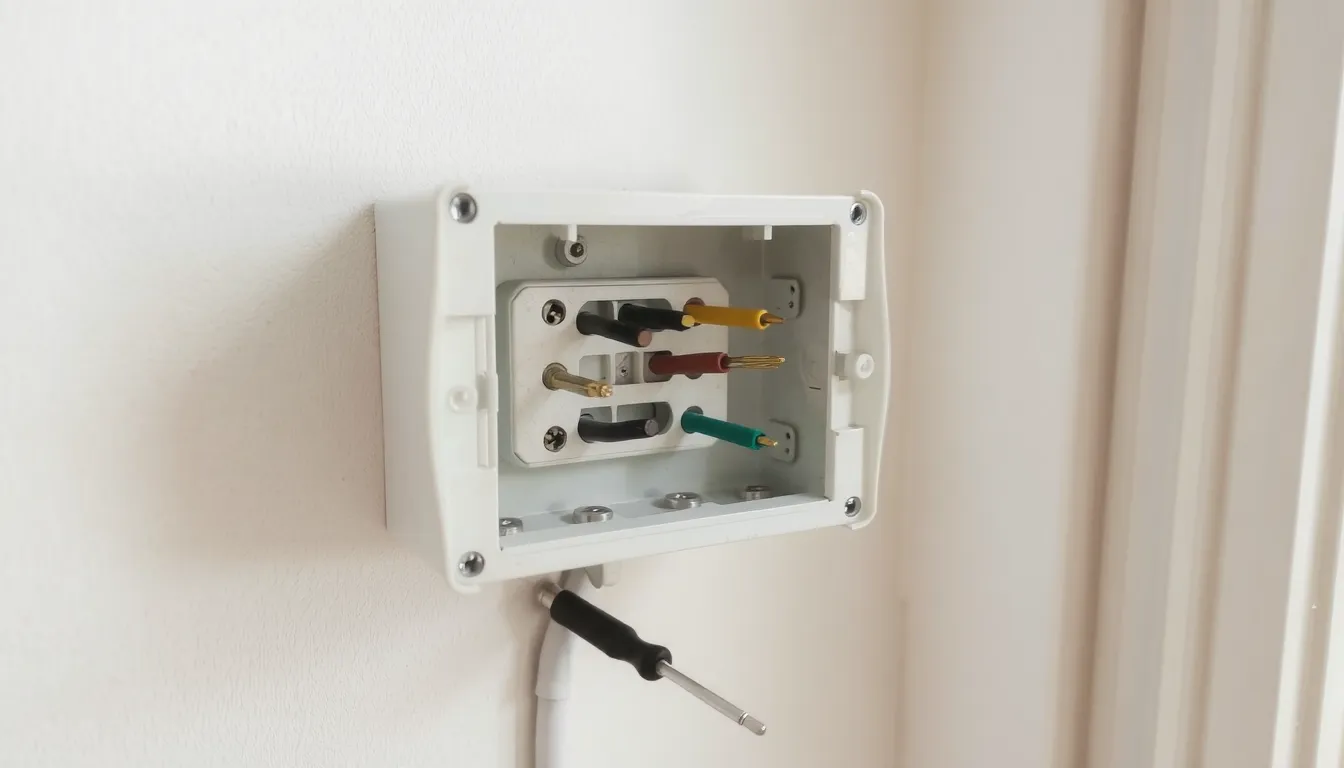

L’emplacement exact varie d’un appareil à l’autre, mais la logique reste identique. Sur la plupart des modèles, l’alimentation arrive en bas à droite du radiateur, sous un boîtier de raccordement mural caché par un cache plastique. Le fil pilote, souvent de couleur noire ou grise, vient se loger à côté de la phase et du neutre, dans la zone dédiée à la commande.
Un radiateur équipé d’un fil pilote comporte au minimum 3 fils : phase, neutre et pilote. Certains modèles ajoutent un quatrième conducteur pour d’autres fonctions. Si vous ne voyez qu’une phase et un neutre, l’appareil n’est tout simplement pas compatible avec un pilotage par fil pilote.
En cas de doute, fiez-vous au marquage du bornier plutôt qu’à la couleur : la borne FP est le seul emplacement valable pour le fil de commande. Ne le raccordez jamais sur une borne d’alimentation, sous peine de détériorer le radiateur ou le programmateur.
Le fil pilote est-il le fil de terre : lever la confusion
Non, le fil pilote et le fil de terre n’ont rien à voir. Le premier est un câble de commande qui transporte un signal en 230 V pour transmettre les ordres de chauffe au radiateur. Le second assure la protection des personnes en évacuant un courant de défaut vers la terre.
La confusion vient souvent de leur proximité dans le boîtier de raccordement. Pourtant, leur fonction diffère totalement : le pilote commande, la terre protège. Les inverser peut neutraliser la sécurité de l’installation ou empêcher le radiateur de recevoir ses consignes.
Autre point à garder en tête : de nombreux radiateurs récents sont de classe II et n’ont pas de borne de terre. Leur isolation renforcée empêche tout contact avec les parties métalliques. Dans ce cas, seuls la phase, le neutre et le fil pilote sont à raccorder.
