établi sur roulette?
Goto page: 1, 2  >

Post new topic   Reply to topic    Forum Association Les Copeaux Forum Index -> Forum public (associatif) -> Sujets libres -> Travail du bois
Previous topic :: Next topic
Author Message
bernilitalien
Membres actifs

Offline

Joined: 08 Oct 2010
Posts: 137
Localisation: Sancey le Grand
Masculin Poissons (20fev-20mar)

PostPosted: Sat 16 Oct 2010 - 21:17    Post subject: établi sur roulette? Reply with quote

ne pouvant disposer à demeure mon établi au centre de la pièce, je réfléchis à la possibilité de le monter sur des roulettes de dimension adaptées au poids et munies d'un bloqueur (frein) sur chaque roulette.
Quelqu'un a t-il une expérience dans ce domaine?
merci et bonne fin de semaine
Bernard
_________________
jamais eu si peu de temps que depuis que je ne travaille plus
Back to top
Publicité






PostPosted: Sat 16 Oct 2010 - 21:17    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
jft68
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

PostPosted: Sun 17 Oct 2010 - 18:25    Post subject: établi sur roulette? Reply with quote

Oui, c'est assez courant et facile à faire.
Il faut juste que l'établi en place sur le lieu d'ouvrage, on puisse escamoter ces roues (au moins deux).
Ceci afin que l'établi repose en position travail sur ses pieds plutôt que ses roulettes.
Le levage de l'établi pour le roulage n'a besoin que de deux cm environ. Plus si la planéité du sol est grossière.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
jft68
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

PostPosted: Sun 17 Oct 2010 - 18:28    Post subject: établi sur roulette? Reply with quote

j'avais fait un croquis à main levée il y a très longtemps.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
jft68
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

PostPosted: Sun 17 Oct 2010 - 18:36    Post subject: établi sur roulette? Reply with quote

tu as aussi cette possibilité là..


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
Gédéon
Membres actifs

Offline

Joined: 16 Nov 2009
Posts: 499
Localisation: Metz
Masculin Balance (23sep-22oct)

PostPosted: Sun 17 Oct 2010 - 18:45    Post subject: établi sur roulette? Reply with quote

Jean-Franco

ton dessin me plait bien, tu utilises quel version de Sketchup ? Mort de Rire
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
jft68
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

PostPosted: Sun 17 Oct 2010 - 18:50    Post subject: établi sur roulette? Reply with quote

C'était la version Alpha, avant la sortie de la 0.0
Ils ont fait des progrès depuis !
Very Happy
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
Gérald


Offline

Joined: 14 Feb 2010
Posts: 184
Localisation: seine-maritime
Masculin Poissons (20fev-20mar) 猴 Singe

PostPosted: Sun 17 Oct 2010 - 23:49    Post subject: établi sur roulette? Reply with quote

Bonjour à tous,

Suivant les utilisations prévues de l' établi, à mon humble avis, il serai préférable que les roues soient escamotables. Il ne faut pas négligé le poids supplémentaire que l' on pourra y poser et de plus éventuellement prévoir que l' on aura besoin, à un moment ou à un autre, d' utiliser un marteau ou autres.


Bien sincèrement   Gérald.
Back to top
lemplus


Offline

Joined: 19 Jan 2010
Posts: 209
Localisation: Corbreuse
Masculin

PostPosted: Mon 18 Oct 2010 - 21:05    Post subject: établi sur roulette? Reply with quote

bonsoir,
Je me souviens avoir déjà visionné une des émissions de Norm Abram (New Yankee Workshop http://www.newyankee.com/online.php) où il fabriquait une table de travail sur roulettes escamotables via un ingénieux système qu'il débloquait via une simple cordelette. Ça m'avait bien plu.
Je vais essayer de retrouver la video ou de redessiner le principe.

Lemplus
Back to top
Champy_33
Administrateur

Offline

Joined: 15 Nov 2009
Posts: 1,968
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

PostPosted: Tue 19 Oct 2010 - 08:49    Post subject: établi sur roulette? Reply with quote

Bonjour

Quite à imaginer un système avec roues escamotables et vu que le poids d'un établi est d'habitude assez conséquent, il serait préférable de monter les roues au milieu, ça ferait moins de poids à soulever lors du déplacement et ça serait plus maniable.
En revanche, il est clair qu'il faut prévoir des roues de manutention et des axes très costauds.
J'avais fait un petit schéma là-dessus (avec la même version de SU que jft...). Je vais essayer de le transposer à la V7. Mr. Green

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Back to top
Visit poster’s website
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,162
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Tue 19 Oct 2010 - 11:55    Post subject: établi sur roulette? Reply with quote

Je rejoins Champy sur le fait de placer ces roues au milieu, ce qui permet de faire pivoter ton établi (du moins avec les roulettes que je te joins en photo).
Voici ce qui est monté sur une grosse scie à panneaux format qui fait plus de 200 kg.
C'est effectivement mis au milieu du support et ça correspond au dessin réalisé par JFT68

Roue escamotée :



Roue utilisable :


_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
jft68
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

PostPosted: Tue 19 Oct 2010 - 22:38    Post subject: établi sur roulette? Reply with quote

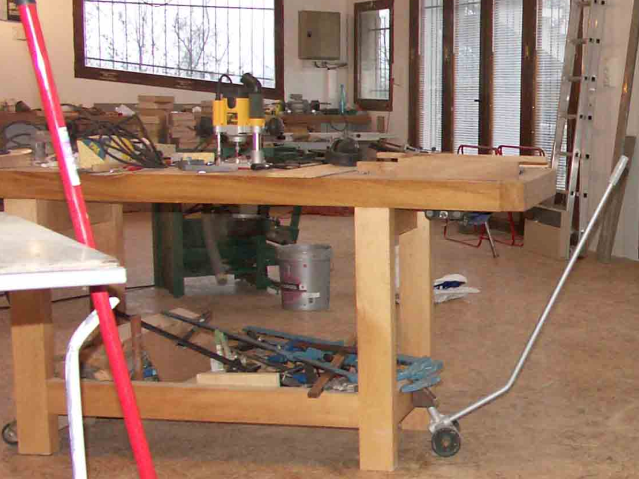

Mon ami Christian de Savoie a fait quelque chose de très simple.
Il utilise deux roulettes à l'arrière et le timon de sa combinée à l'avant.
Les roues arrières sont positionnées au ras du sol. Elles ne portent l'établi que lorsque le timon lève l'avant.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
bernilitalien
Membres actifs

Offline

Joined: 08 Oct 2010
Posts: 137
Localisation: Sancey le Grand
Masculin Poissons (20fev-20mar)

PostPosted: Wed 20 Oct 2010 - 19:44    Post subject: établi sur roulette? Reply with quote

Ça c'est très sympath!
mais il va falloir trouver le timon! je penses qu'il est possible de le fabriquer en bois, mais le point critique sera la rotation.
pour la partie arrière c'est ce que j'ai pour ma scie circulaire sous table: c'est pas mal!
_________________
jamais eu si peu de temps que depuis que je ne travaille plus
Back to top
belami
Membres actifs

Offline

Joined: 23 Jan 2010
Posts: 586
Localisation: France/Picardie/Chateau-Thierry
Masculin Lion (24juil-23aoû) 狗 Chien

PostPosted: Wed 20 Oct 2010 - 20:36    Post subject: établi sur roulette? Reply with quote

Bonsoir,

Pour les bases mobiles avec socle en bois, tu peux aller voir sur le site de Matthias Wandel...il en a réalisée pour ces machines mais c'est adaptable pour un établi.

En français si tu préféres.

@+
_________________
Amicalement,
Bon Copeaux, Christophe

«L’herbe est toujours plus verte chez les autres... jusqu’à ce qu’on découvre que c’est du gazon artificiel.»
Back to top
Visit poster’s website
Champy_33
Administrateur

Offline

Joined: 15 Nov 2009
Posts: 1,968
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

PostPosted: Wed 20 Oct 2010 - 22:06    Post subject: établi sur roulette? Reply with quote

Bonsoir

A mon humble avis, il faut utiliser du tube métallique pour fabriquer ce genre d'accessoire, car, pour obtenir la rigidité nécessaire, tu risques de devoir utiliser de très grosses sections en bois...
En cherchant un peu, tu as sûrement un ami équipé pour faire quelques soudures à l'arc... moyennant un bon 'obus' de 75 cl en remerciement ! Mr. Green

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Back to top
Visit poster’s website
Ubu
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,687
Localisation: Connaux (30)
Masculin

PostPosted: Thu 21 Oct 2010 - 08:17    Post subject: établi sur roulette? Reply with quote

Pour les roulettes, celles des caddies des super marché sont très solides. Voir avec le service d'entretien. Je crois qu'il m'en reste 2 quelque part. Si tu n'es pas pressé,(et que je les retrouve...) je peux t'apporter ça à Micropolis.
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com


Last edited by Ubu on Fri 22 Oct 2010 - 08:06; edited 1 time in total
