Remise en fonction de ma Fraiseuse Numérique
Goto page: 1, 2  >

Post new topic   Reply to topic    Forum Association Les Copeaux Forum Index -> Forum public (associatif) -> Sujets libres -> Outillage
Previous topic :: Next topic
Author Message
fabrice57


Offline

Joined: 30 Nov 2010
Posts: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

PostPosted: Sun 22 Mar 2015 - 19:07    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

bonsoir a tous

après plusieurs années d’inactivité je reprend doucement le chemin de l'atelier
et pour bien faire je décide de remettre en ordre de marche ma fraiseuse numérique(merci gédéon)

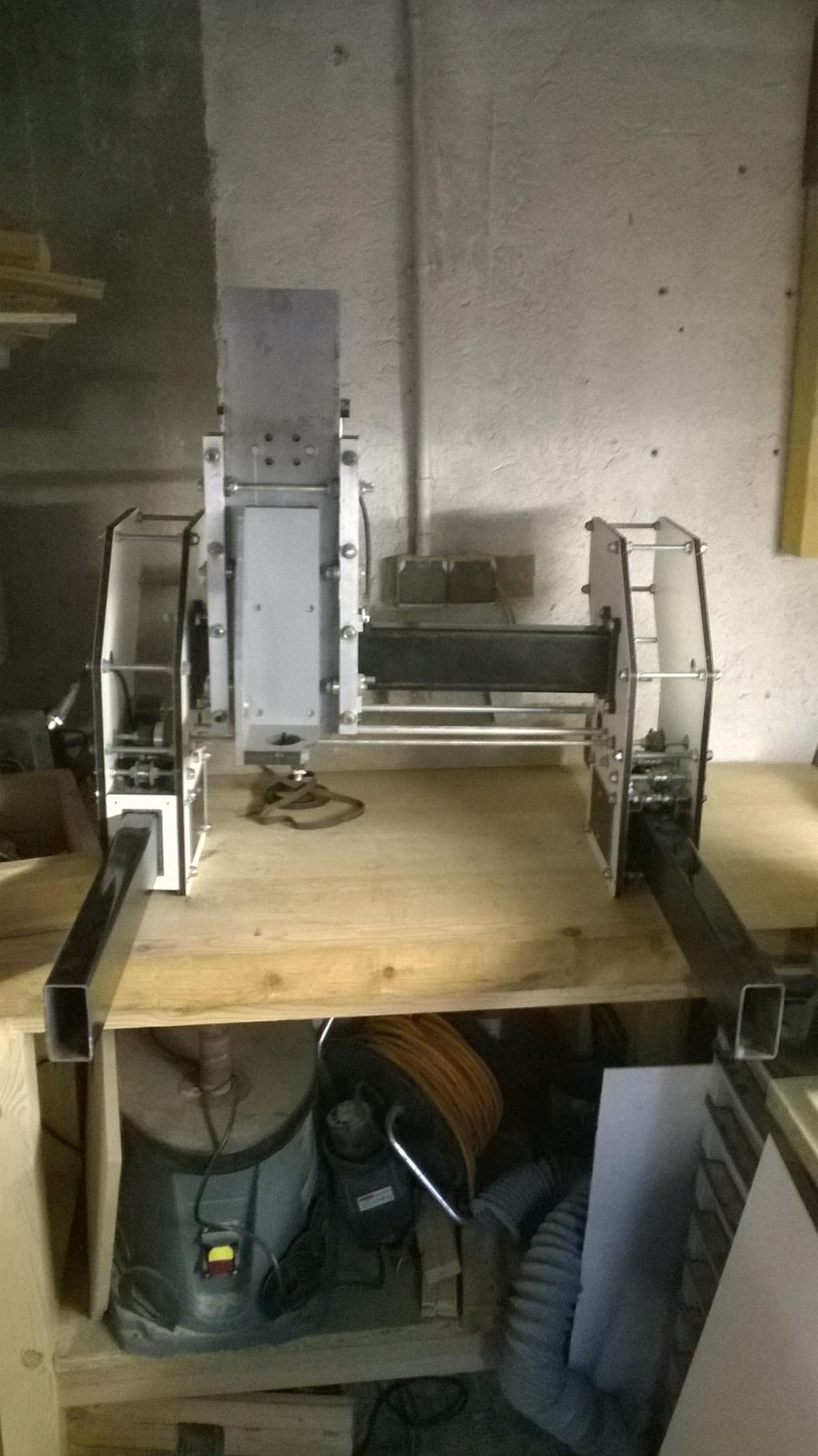

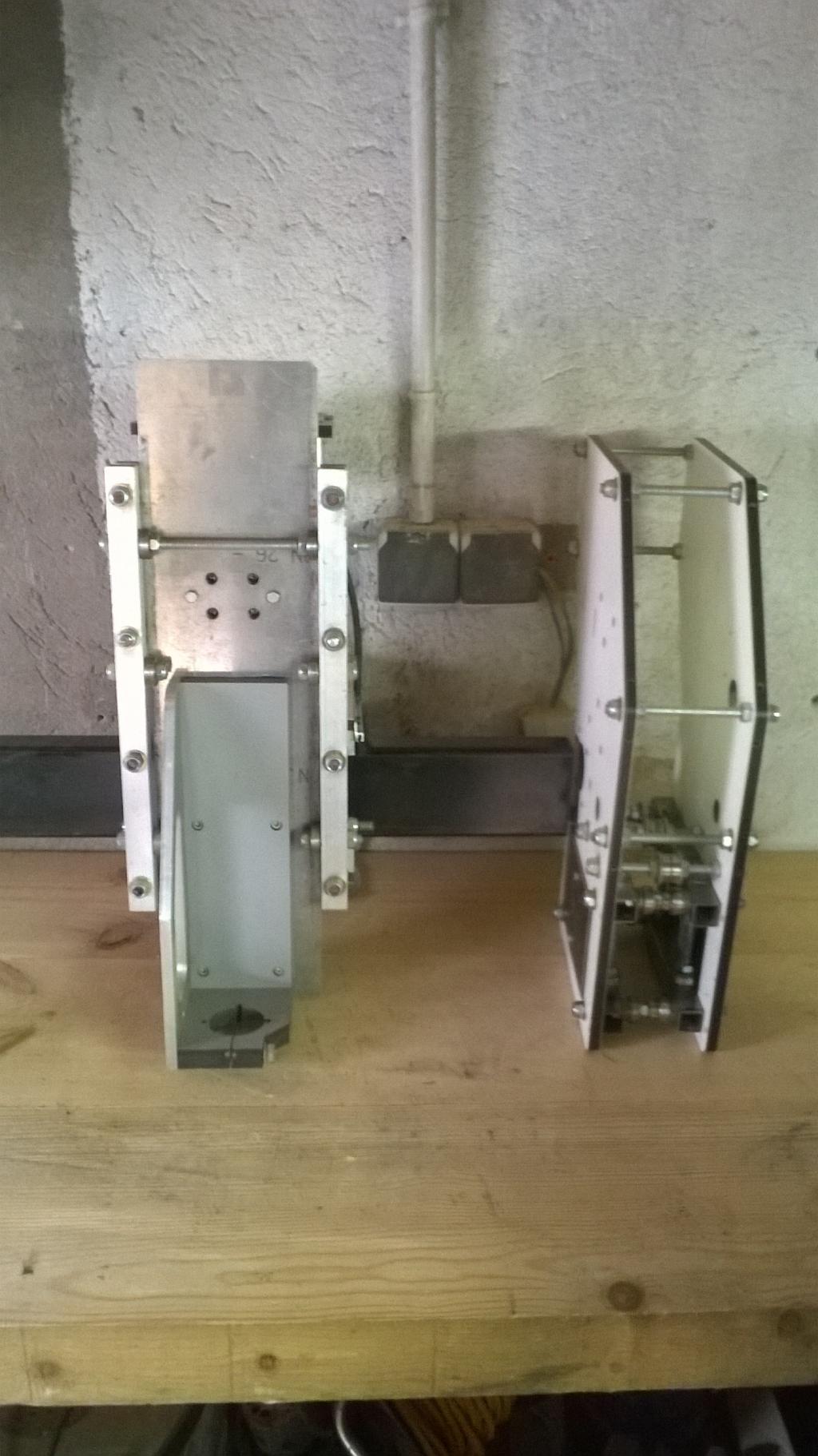

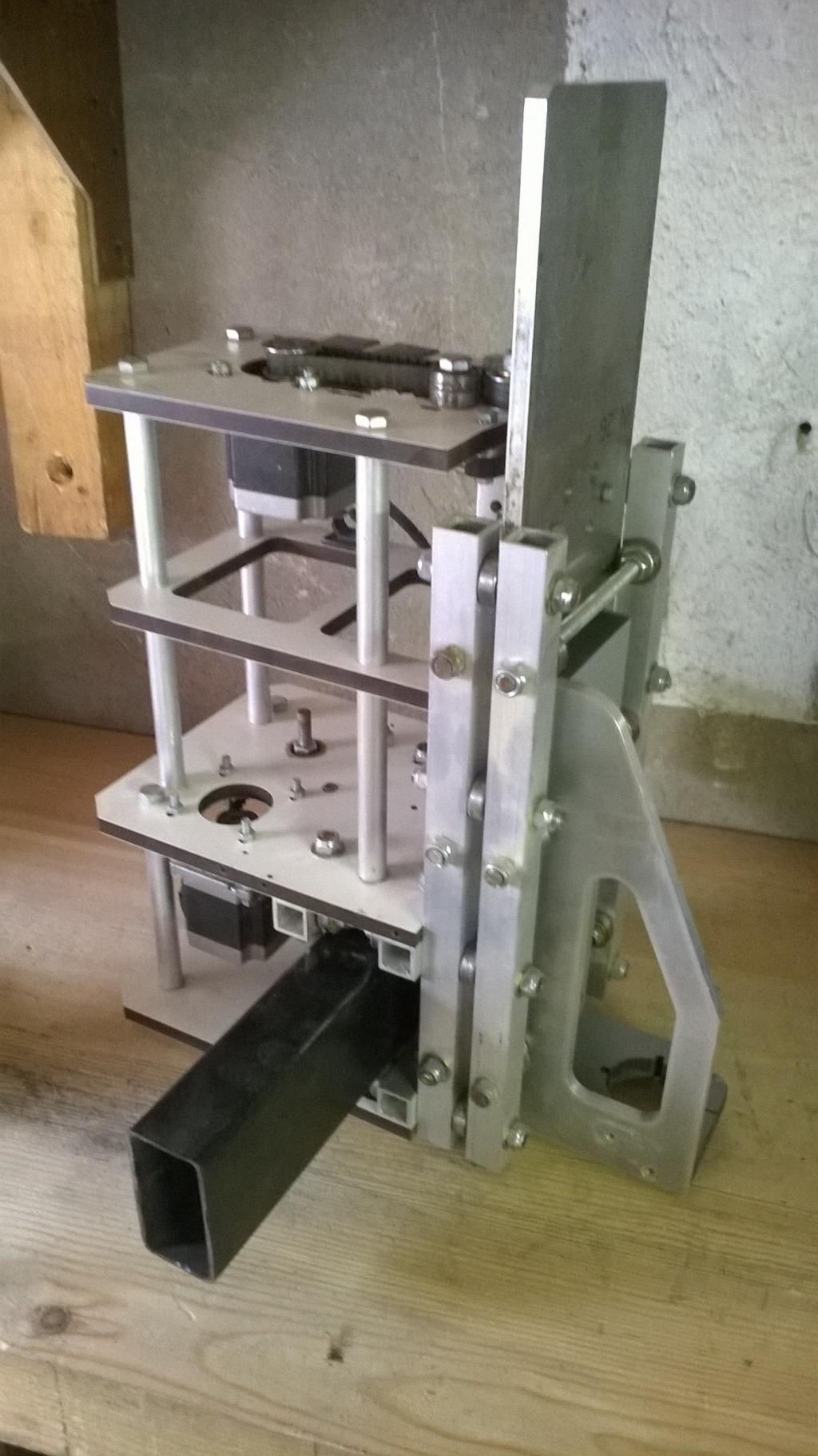

voila quelques photos








EDIT (BernardLimont)
Je me suis permis de remplacer les vignettes par les photos grand format (ça évite le lancement de la PUB)


Last edited by fabrice57 on Mon 23 Mar 2015 - 16:31; edited 1 time in total
Back to top
Visit poster’s website MSN
Publicité






PostPosted: Sun 22 Mar 2015 - 19:07    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,161
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Sun 22 Mar 2015 - 20:55    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

Fabrice, le retour...

Je suppose que c'est l'équivalent d'une CNC ?
Que vas-tu fabriquer avec ça ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
fabrice57


Offline

Joined: 30 Nov 2010
Posts: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

PostPosted: Sun 22 Mar 2015 - 21:03    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

oui Bernard c'est bien une cnc

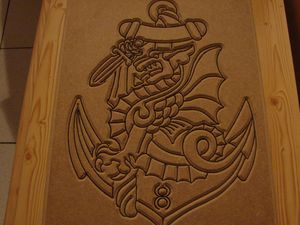

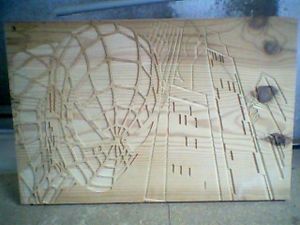

ce que je vais faire avec est surtout de la gravure(2d\3d) sur bois

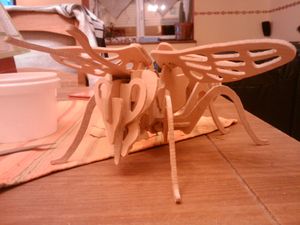

des animaux,puzzle,et bien d'autres choses
maintenant reste a fini le remontage,la reconfiguration de l’électronique
a me réhabituer au soft de gestion de la machine ET surtout a lui trouvé une place dans l'atelier

Back to top
Visit poster’s website MSN
fabrice57


Offline

Joined: 30 Nov 2010
Posts: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

PostPosted: Sun 22 Mar 2015 - 21:06    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

https://www.youtube.com/watch?v=x8t0eq983U

une video de la machine
et les dernière gravure que j'avais faite avant de la démonté





Back to top
Visit poster’s website MSN
bricofranck59


Offline

Joined: 17 Apr 2011
Posts: 1,290
Localisation: Lille (banlieue) 59
Masculin Bélier (21mar-19avr)

PostPosted: Sun 22 Mar 2015 - 22:34    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

Bonjour à tous
Désolé Fabrice, mais le lien youtube donne "vidéo impossible"
Francis
_________________
Quand on veut. On peut
Back to top
fabrice57


Offline

Joined: 30 Nov 2010
Posts: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

PostPosted: Mon 23 Mar 2015 - 08:23    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

https://www.youtube.com/watch?v=xZVu95pJEdA&list=UUyL_lI-v6cf47Ri0ctccx…

https://www.youtube.com/watch?v=x8t0eq983UQ&index=8&list=UUyL_lI-v6…

https://www.youtube.com/watch?v=x8t0eq983UQ&list=UUyL_lI-v6cf47Ri0ctccx…
la ça devrais aller
Back to top
Visit poster’s website MSN
diomedea


Offline

Joined: 31 Dec 2010
Posts: 484
Localisation: Bretagne

PostPosted: Mon 23 Mar 2015 - 11:20    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

Bonjour à tous,
Belle machine! Quelles en sont les caractéristiques?
Je recherche des renseignements sur les courroies crantées, quels modèles à tu utilisé?
++
JP
Back to top
fabrice57


Offline

Joined: 30 Nov 2010
Posts: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

PostPosted: Mon 23 Mar 2015 - 11:28    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

http://www.technimaniacs.fr/fr/
sur ce site tu devrais trouver ton bonheur diomedea
pour ce qui est des caractéristiques je l'ai donnerais plus tard
car je vais peut être les modifier
Back to top
Visit poster’s website MSN
diomedea


Offline

Joined: 31 Dec 2010
Posts: 484
Localisation: Bretagne

PostPosted: Mon 23 Mar 2015 - 11:59    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

Merci pour ta réponse,
Ça n'est pas pour une CNC, j'en ai déjà une et c'est un modèle avec les moteurs en prise direct sur les vis à billes, mais pour motoriser une table de raboteuse.
Sur cette image j'ai représenté 6mm au pas de 2,5, mais j'ai peur que ça soit trop léger... Le moteur est 3Nm.


Le tout sera piloté par un Arduino UNO.
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,161
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Mon 23 Mar 2015 - 12:20    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

Pour Fabrice (et ceux qui ne l'ont pas encore vue), la CNC de Diomedea est visible ici :
http://www.forum-lescopeaux-asso.com/t2388-Ma-nouvelle-machine-a-bois.htm
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
fabrice57


Offline

Joined: 30 Nov 2010
Posts: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

PostPosted: Mon 23 Mar 2015 - 13:32    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

oui la y a pas vraiment de comparaison ^^
moi elle reste plutôt amateur quant a celle de diomedea est plus pro
Back to top
Visit poster’s website MSN
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,161
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Mon 23 Mar 2015 - 14:03    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

Fabrice,

Dans les adeptes de la CNC, tu as aussi Brouno (Bruno) qui vient d'en acquérir une.

Sa première réalisation est ici :
http://www.forum-lescopeaux-asso.com/t2705-Premi-re-cr-a-avec-ma-CNC.htm

Et son installation :
http://www.forum-lescopeaux-asso.com/t2698-BZT-PFE-500PX-Installation.htm
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
Brouno


Offline

Joined: 29 Nov 2010
Posts: 89
Localisation: Burgille
Masculin Scorpion (23oct-21nov)

PostPosted: Mon 23 Mar 2015 - 17:13    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

Eh ben, elle est pas mal du tout ta CNC, et ce que tu fais avec est super, il faut que tu t'y remettes pour de bon... Okay   Okay   Okay
Back to top
fabrice57


Offline

Joined: 30 Nov 2010
Posts: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

PostPosted: Tue 24 Mar 2015 - 08:23    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

bonjour a tous

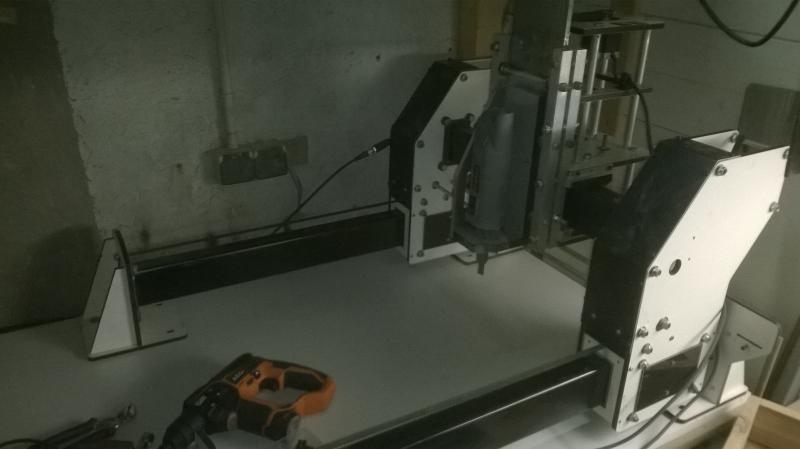

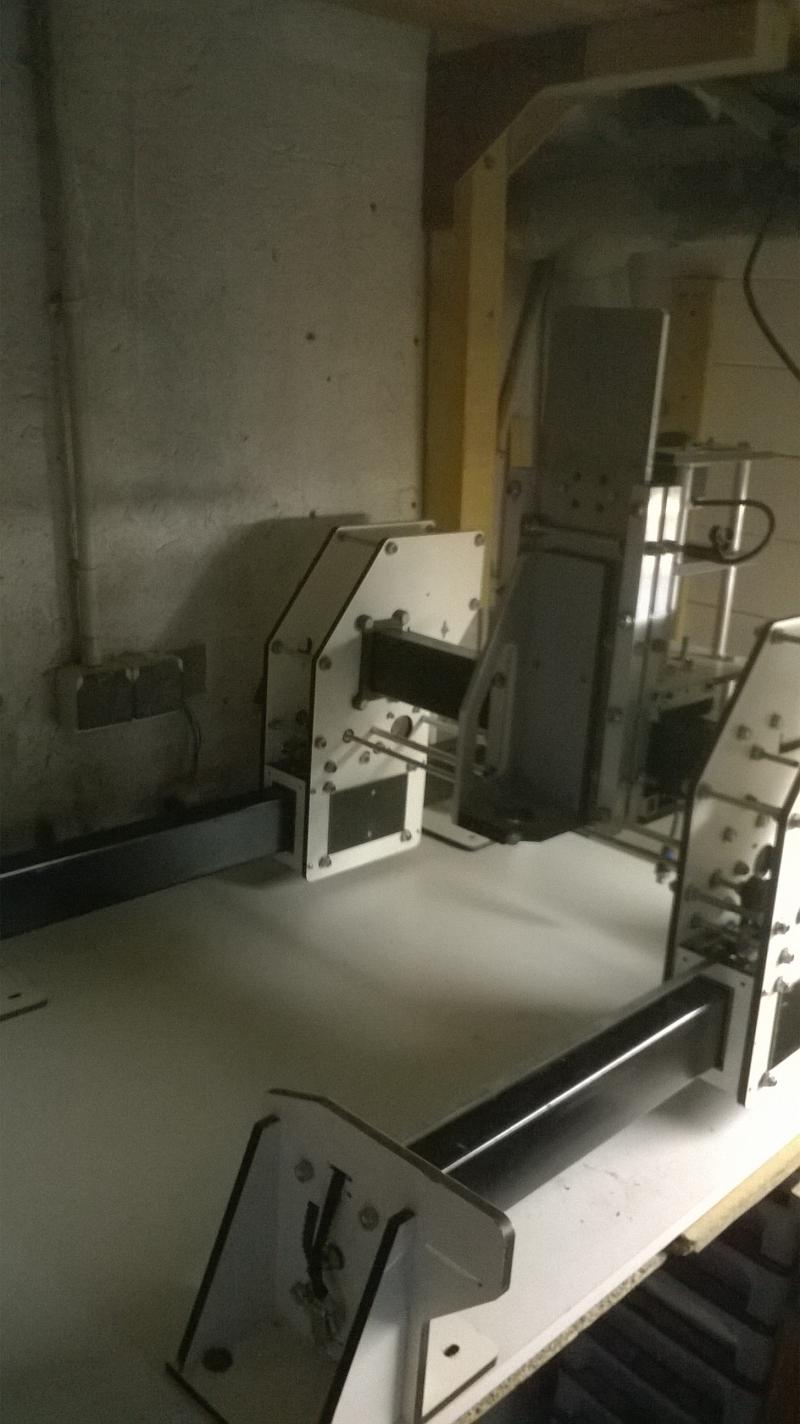

voila la mécanique est fini
dimension de travaille  L=570mm l=300mm H=160mm
reste a rebrancher l'électronique






par contre il va falloir que je change les barre d'acier par de l'alu ou des guides linéaire a billes,
mais vue le prix ça va encore attendre ou si vous avez des suggestions à mais faire je suis tout ouïe.
la suite aux prochains épisodes

Back to top
Visit poster’s website MSN
fabrice57


Offline

Joined: 30 Nov 2010
Posts: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

PostPosted: Wed 25 Mar 2015 - 23:27    Post subject: Remise en fonction de ma Fraiseuse Numérique Reply with quote

https://youtu.be/6WiWdTWvy7M
premier mouvement de la machine
Back to top
Visit poster’s website MSN
