PostPosted: Mon 16 Jun 2014 - 21:10    Post subject: Rainures parallèles Reply with quote

Bonjour

Je voudrais réaliser pour ma boite à gambes (lignes pour pêcher le lavaret) deux montants de 7 cm de hauteur et 43 cm de longueur, rainurés pour faire glisser des dévidoirs de ligne.

J'ai déjà réalisé difficilement ce type de montant, avec une défonceuse et un montage "bricolé" genre guidage, mais je voudrais un gabarit plus facile à utiliser. Merci de m'orienter vers un tel gabarit à fabriquer, sachant que j'ai une quarantaine de rainures par montant et 4 montants..
Back to top
Visit poster’s website
Publicité






PostPosted: Mon 16 Jun 2014 - 21:10    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Ubu
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,687
Localisation: Connaux (30)
Masculin

PostPosted: Tue 17 Jun 2014 - 07:33    Post subject: Rainures parallèles Reply with quote

Bonjour,
je pense que la règle proposée par Santé devrait de faciliter la tâche;
Sur notre site : www.lescopeaux.asso.fr , puis tu cliques sur Techniques, Défonçage, gabarits : ce qui t'intéresse est au point 5 !
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Back to top
Visit poster’s website
Kyos


Offline

Joined: 07 Dec 2013
Posts: 7
Localisation: Villeurbanne
Masculin Lion (24juil-23aoû)

PostPosted: Tue 17 Jun 2014 - 12:33    Post subject: Rainures parallèles Reply with quote

Merci de ta réponse. Malheureusement je n'arrive pas à "visualiser" cette règle et son usage avec la défonceuse. Par ailleurs, elle est dotée d'un certains nombre d'amélioration que je ne retiendrai pas, par exemple le serrage rapide et les butées, sauf si elles sont vraiment indispensable pour réaliser mes rainures. Je souhaite aller au plus simple car il est peu probable que j'utilise fréquemment cette règle, et de plus je ne l'utiliserai qu'avec une fraise de 3mm. Je pense que ce sera donc suivant le principe de la seconde réalisation, avec la règle épaisse, mais je n'arrive donc pas à préciser ce qu'il me faut faire. Connaîtrais tu une vidéo montrant la règle en fonctionnement.

Merci.
Back to top
Visit poster’s website
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,169
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Tue 17 Jun 2014 - 14:52    Post subject: Rainures parallèles Reply with quote

Bonjour,

Pour ma part, si j'avais à le faire, j'utiliserai la scie sur table en
- enlevant le couteau diviseur,
- sortant peu la lame,
- utilisant le guide parallèle.
L'épaisseur d'une lame est d'environ 3 mm.

On doit aussi pouvoir le faire avec une scie électro portative.

Avec une défonceuse, l'idée pourrait être de réaliser une première rainure en s'appuyant sur une règle, puis de trouver l'astuce pour se servir de cette rainure comme guide pour la suivante et ainsi de suite.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
Kyos


Offline

Joined: 07 Dec 2013
Posts: 7
Localisation: Villeurbanne
Masculin Lion (24juil-23aoû)

PostPosted: Tue 17 Jun 2014 - 18:52    Post subject: Rainures parallèles Reply with quote

BernardLimont wrote:
Pour ma part, si j'avais à le faire, j'utiliserai la scie sur table en
- enlevant le couteau diviseur,
- sortant peu la lame,
- utilisant le guide parallèle.
L'épaisseur d'une lame est d'environ 3 mm.
J'avais essayé en son temps, mais le résultat n'était pas satisfaisant

BernardLimont wrote:
Avec une défonceuse, l'idée pourrait être de réaliser une première rainure en s'appuyant sur une règle, puis de trouver l'astuce pour se servir de cette rainure comme guide pour la suivante et ainsi de suite.
C'est effectivement ce que j'avais fait, avec un bon résultat. Mais le bois du montage m'a servi à faire autre chose, et autant que je me souvienne, j'avais des difficultés pour les premières rainures du fait de la largeur de la semelle de la défonceuse. Je vais cogiter la dessus.

Merci.
Back to top
Visit poster’s website
Santé
Membres actifs

Offline

Joined: 16 Nov 2009
Posts: 1,428
Localisation: Belgique
Masculin

PostPosted: Tue 17 Jun 2014 - 21:47    Post subject: Rainures parallèles Reply with quote

Bonsoir,
Si tu avais un dessin ou une photo de ce que tu veux faire ça aiderait à trouver une solution.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,169
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Tue 17 Jun 2014 - 22:19    Post subject: Rainures parallèles Reply with quote

Daniel,

Je pense que c'est pour réaliser ça :
http://les-gambeurs.fr/forum/Lavarets-et-autres-coregones/Peche-du-coregone…
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
Santé
Membres actifs

Offline

Joined: 16 Nov 2009
Posts: 1,428
Localisation: Belgique
Masculin

PostPosted: Tue 17 Jun 2014 - 22:54    Post subject: Rainures parallèles Reply with quote

Si c'est ça, je le ferais sans doute à la circulaire table quitte à faire une fausse table ou fixer la lamelle donnant l'écart sur le "chariot" qui me sert à tronçonner ou fixer une planchette sur le guide perpendiculaire avec une petite protubérance comme pour faire des assemblages à queues droites.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,169
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Wed 18 Jun 2014 - 10:37    Post subject: Rainures parallèles Reply with quote

Bonjour,

Au départ, je pensais qu'il fallait travailler sur une grande longueur d'où ma suggestion d'utiliser le guide parallèle.
Pour une petite planche, j'utiliserai donc le guide perpendiculaire.
Je ferai des essais avec photos cet AM
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
Kyos


Offline

Joined: 07 Dec 2013
Posts: 7
Localisation: Villeurbanne
Masculin Lion (24juil-23aoû)

PostPosted: Wed 18 Jun 2014 - 12:31    Post subject: Rainures parallèles Reply with quote

Bravo BernardLimont, c'est effectivement ma boite à gambes que tu as repéré sur mon site. Je joints une photo plus détaillée.
Back to top
Visit poster’s website
Santé
Membres actifs

Offline

Joined: 16 Nov 2009
Posts: 1,428
Localisation: Belgique
Masculin

PostPosted: Wed 18 Jun 2014 - 13:09    Post subject: Rainures parallèles Reply with quote

Oui, pour faire ça, sans hésitation, au guide perpendiculaire avec juste un petit ergot pour régler la distance
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,169
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Thu 19 Jun 2014 - 14:35    Post subject: Rainures parallèles Reply with quote

Bonjour,

Pour ma part, j'utiliserai la scie sur table avec le guide perpendiculaire
C'est plus rapide et moins de risque de casse : une fraise de 3 mm est fragile.

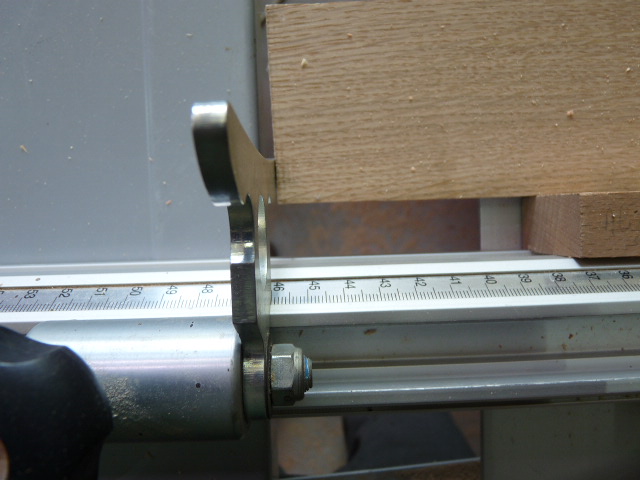

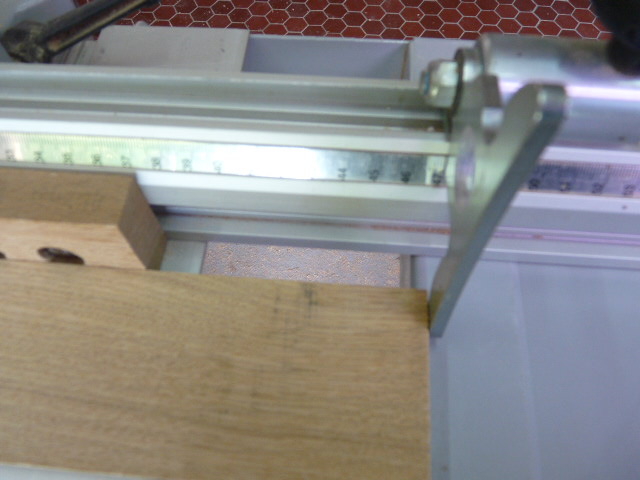

Solution 1 : avec le guide perpendiculaire avec sa butée. Après chaque passage, on déplace la butée de x mm.

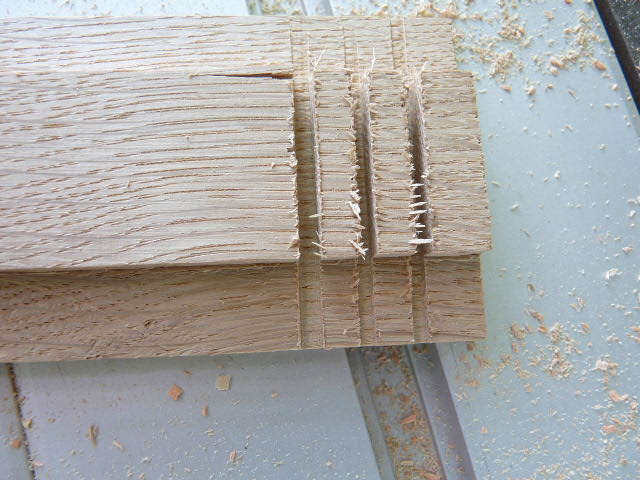

Voilà ce que j'obtiens (déplacement de 10 mm)


Il y a des éclats car j'ai utilisé une lame de délignage. Un coup de ponçage et ça sera parfait.

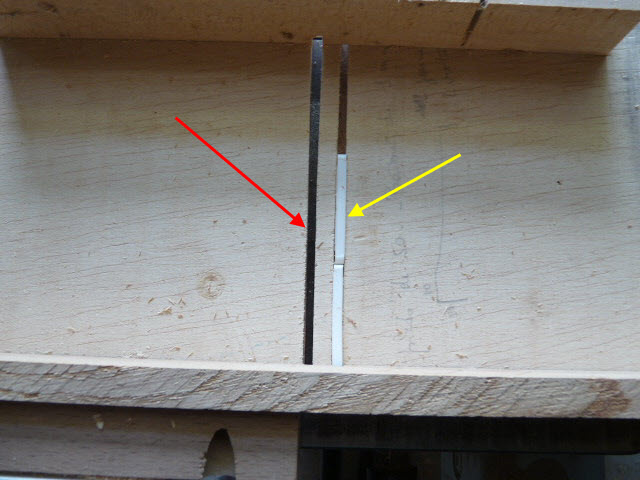

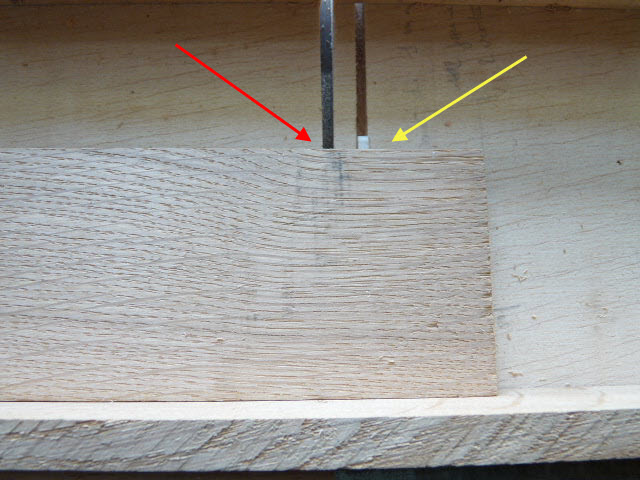

Solution 2 : en utilisant "un traineau" avec un repère de positionnement.


Flèche rouge : passage du trait de scie
Flèche jaune : ergot de positionnement



Il suffit de placer le trait précédent dans le repère, on donne un coup de scie et on recommence.
A noter que le CP utilisé pour réaliser ce "traineau" sert de pare éclats.

Pour ma part, j'ai utilisé le guide perpendiculaire pour guider le traineau, mais Santé propose d'autres solutions dans ce dossier:
http://www.lescopeaux.asso.fr/Equipement_Atelier/Docs/Sante_Traineau.pdf
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
Kyos


Offline

Joined: 07 Dec 2013
Posts: 7
Localisation: Villeurbanne
Masculin Lion (24juil-23aoû)

PostPosted: Sat 21 Jun 2014 - 12:25    Post subject: Rainures parallèles Reply with quote

Bonjour.

Merci de vos réponses. Elle m'ont permis de préciser dans ma tête ce qu'il me faudrait, et sur cette base, au cours de mes recherches sur le net, je suis tombé sur un montage qui m'a semblé correspondre pratiquement exactement à ce que j'avais en tête. Je croyais avoir sauvegardé l'adresse dans mes favoris, mais je ne la retrouve pas, et même dans l'historique. Et comme je suis sûr de ne l'avoir pas rêvé...

Le montage est composé de deux plateaux "croisés". Le plateau supérieur, sur lequel est fixée et coulisse la défonceuse, coulisse perpendiculairement au plateau inférieur. Il m'a paru assez facilement réalisable, en tout cas à ma portée.

Je pense que vous connaissez ce montage, et je croyais même le retrouver dans les documents du site. Merci de m'orienter.
Back to top
Visit poster’s website
Albeen


Offline

Joined: 16 Jul 2018
Posts: 1
Masculin

PostPosted: Mon 16 Jul 2018 - 10:46    Post subject: Rainures parallèles Reply with quote

Kyos wrote:

Bonjour

Je voudrais réaliser pour ma boite à gambes (lignes pour pêcher le lavaret) deux montants de 7 cm de hauteur et 43 cm de longueur, rainurés pour faire glisser des dévidoirs de ligne.

J'ai déjà réalisé difficilement ce type de montant, avec une défonceuse et un montage "bricolé" genre guidage, mais je voudrais un gabarit plus facile à utiliser. Merci de m'orienter vers un tel gabarit à fabriquer, sachant que j'ai une quarantaine de rainures par montant et 4 montants..



Bonjour


Moi j'ai préféré acheté ma boite à gambes sur un site spécialisé. C'est un peu chère mais c'est sûr que c'est du solide. J'y ai également pu acheter une épuisette très solide de marque Daiwa, une sacrée bonne affaire


Last edited by Albeen on Fri 3 Aug 2018 - 13:44; edited 2 times in total
Back to top
bricofranck59


Offline

Joined: 17 Apr 2011
Posts: 1,291
Localisation: Lille (banlieue) 59
Masculin Bélier (21mar-19avr)

PostPosted: Mon 16 Jul 2018 - 22:16    Post subject: Rainures parallèles Reply with quote

Bonjour à tous
Tu aurais tapé sur ton navigateur "boîte à gambes" tu aurais déjà les réponses  Smile

https://www.google.com/search?q=boîte à gambe&ie=utf-8&oe=utf-8&amp…
Francis
