MessagePosté le: Mar 25 Mar 2014 - 00:58    Sujet du message: CNC - Commande numérique Répondre en citant

Bonsoir


Non 2h30 c'est pour tout l'ensemble du travail en machine,


Mise en place et finition comprise.


Les deux support seront assemblé pour plus de rigidité.

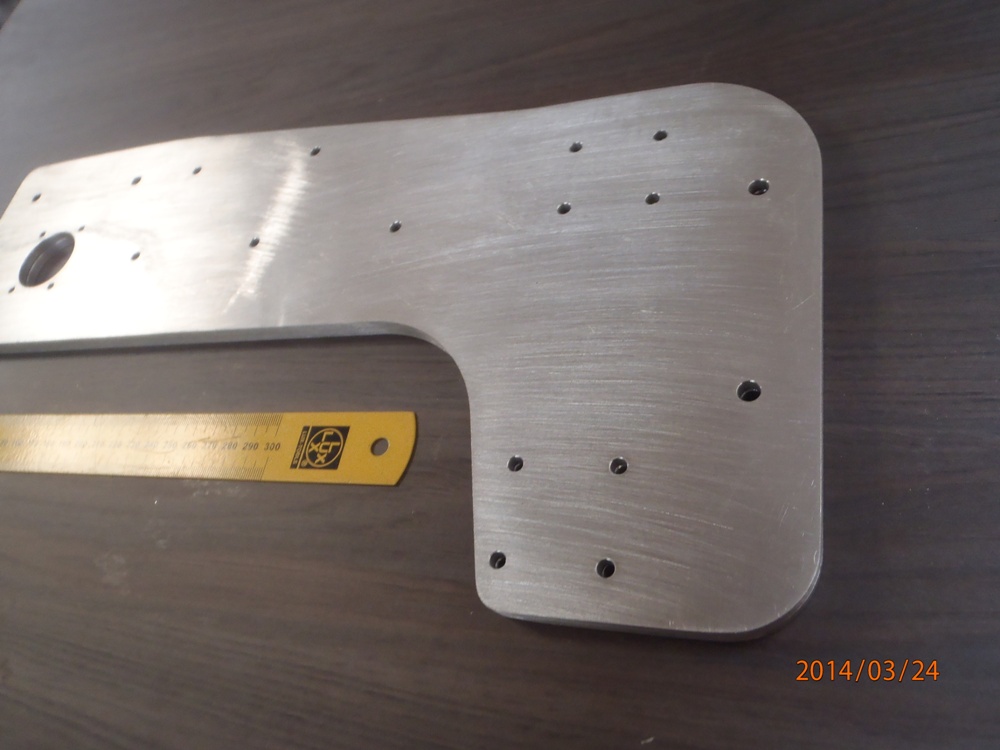

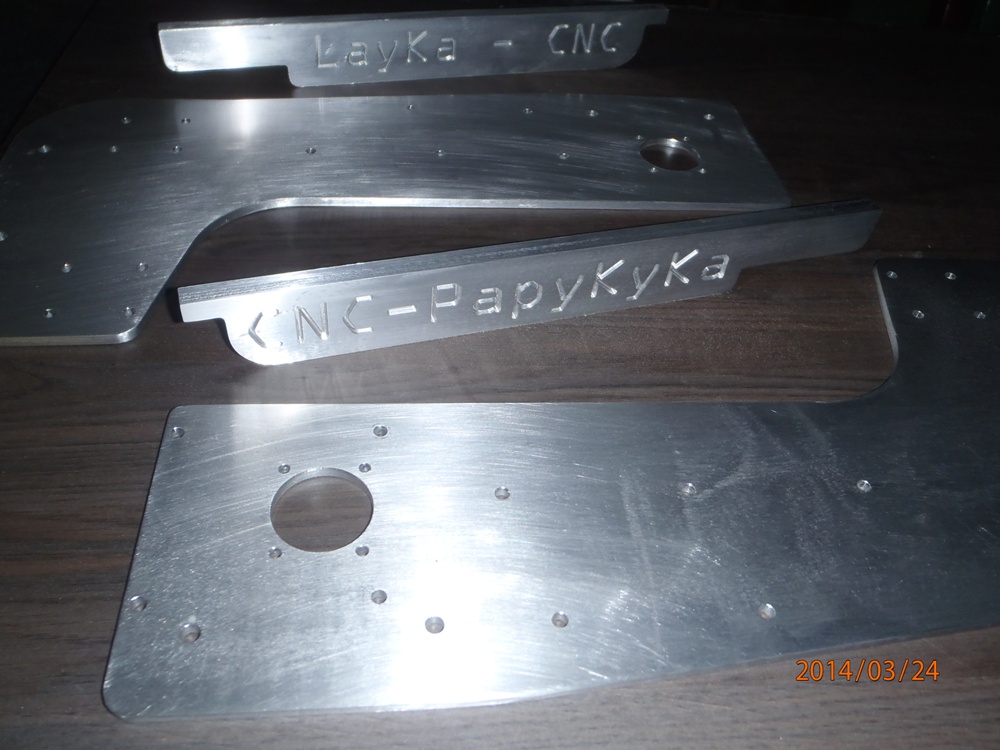

Les montants portique pour "LayKa-CNC", les deux sur l'une l'autre !!






Dessin fait sous AutoCad, et X fois modifier, pour être fini sous "UneKa-CNC", PapyKy.




_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 25 Mar 2014 - 00:58    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Ven 28 Mar 2014 - 09:41    Sujet du message: CNC - Commande numérique Répondre en citant


Cela ce termine, coté mécanique.

Bientôt le démarrage de "LayKa-CNC"



A bientôt la mise en fonctionnement, PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 28 Mar 2014 - 12:27    Sujet du message: CNC - Commande numérique Répondre en citant

Bonjour

Très beau travail Okay

Quelle type d'alu as-tu employé, SVP ?

Dommage que Charleroi soit si loin, sinon je serai bien venu voir cette belle 'bête'.

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Ven 28 Mar 2014 - 14:05    Sujet du message: CNC - Commande numérique Répondre en citant

Salut Champy.


Divers type d'alu car tout est des chutes achetée chez un ferrailleur de la région.

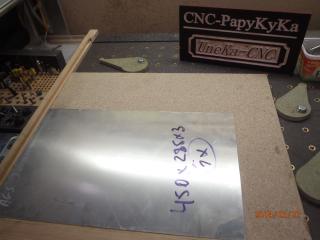

La première chose a faire, placer un "martyr".



Placer de l’autocollant, au verso de la plaque et la placé a référence "0 / 0". "X Y".

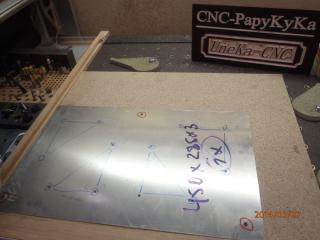

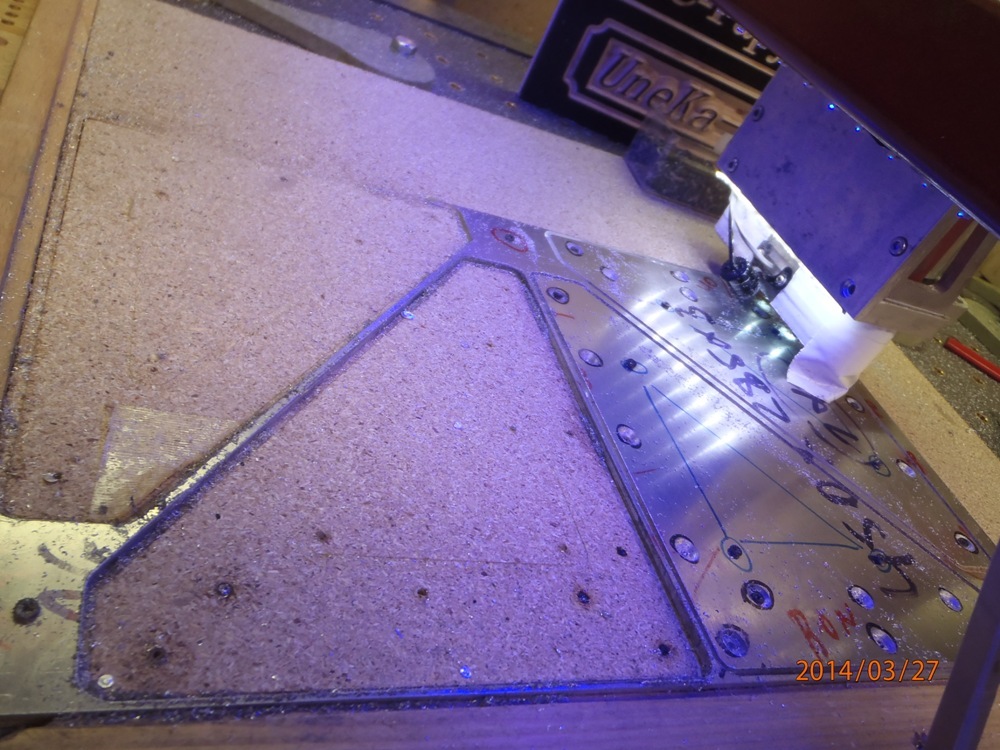

Premier perçage pour consolidé le placement, et en 2 plusieurs trous dans les future découpe pour les maintenir en place un fois découpée.

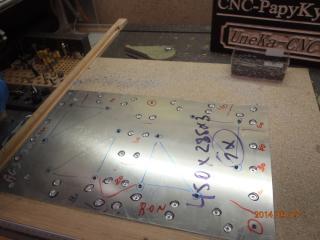

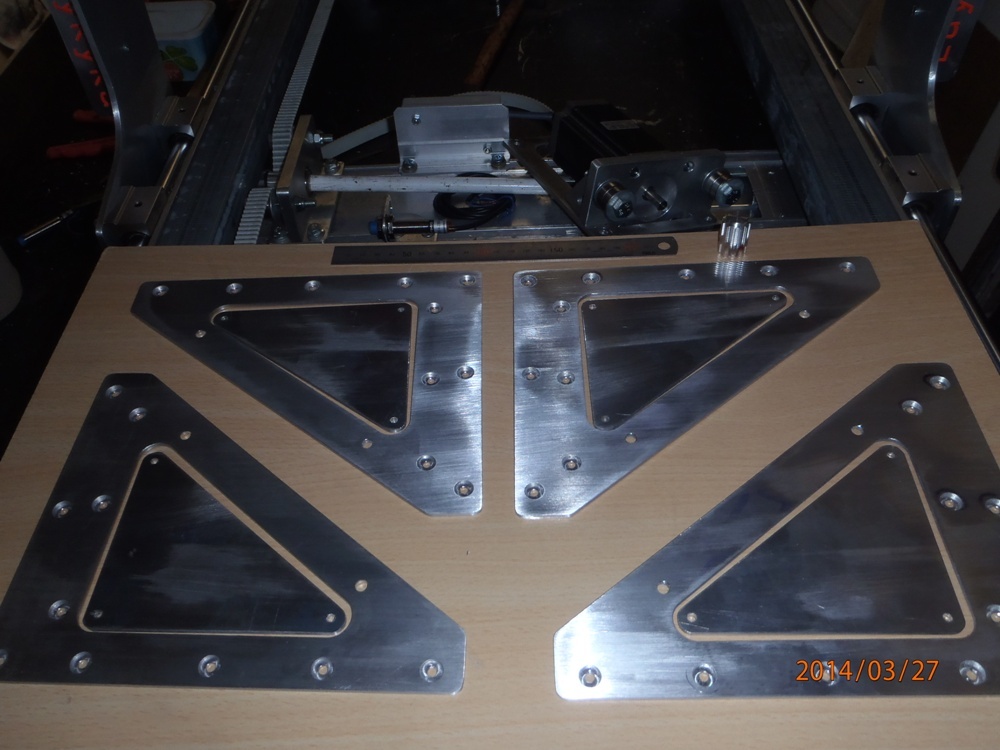

Perçages et chambrages des trous pour la fixation des goussets sur le CNC, avec des rivets aveugle, pour renforcé le cadre.






Reste a placer sur le châssis de LayKa-CNC, en une séries de rivets de 4 Millimètres.


A++, PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 28 Mar 2014 - 16:22    Sujet du message: CNC - Commande numérique Répondre en citant

Re

Si je te demande la qualité d'alu employé, c'est parce que chaque type a ses qualités et ses défauts (en terme de rigidité, antioxydant, aptitude à l'anodisation, mémoire de forme, etc.).
Ainsi, je pense qu'il est primordial d'en tenir compte, en fonction des qualités mécaniques attendues.

Par exemple, pour une plaque ne subissant aucun effort de torsion, de l'AG3 (ou AGS) est suffisant.
En revanche, pour une pièce agissant en porte-à-faux, il vaut mieux utiliser de l'AU4G, beaucoup plus rigide.
L'AG5 est à proscrire dans ce type de réalisation (assurément trop mou), à part pour la déco.

Bonne continuation et chapeau Okay

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Ven 28 Mar 2014 - 21:01    Sujet du message: CNC - Commande numérique Répondre en citant

Salut a toi.


Oui c'est juste ce que tu écris, mais ici c'est pas pour un avion, ou tout est sous contrainte.
Pour ce genre de pièces sais pas si cela est important ??, donc acheter de l'alu cher un ferrailleur, c'est tout bon, Non ?? (2€.25/Kg)

Par-contre ici c'est de l'AU4G, tôles pour le portique, Le Kg a plus de 25 €.

Faut pas oublier que je fait cela comme hobby, donc ...... Les €€€€ est le problème de beaucoup de "hooby's".

A++, PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.


Dernière édition par PapyKy le Dim 30 Mar 2014 - 09:21; édité 1 fois
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Sam 29 Mar 2014 - 21:59    Sujet du message: CNC - Commande numérique Répondre en citant

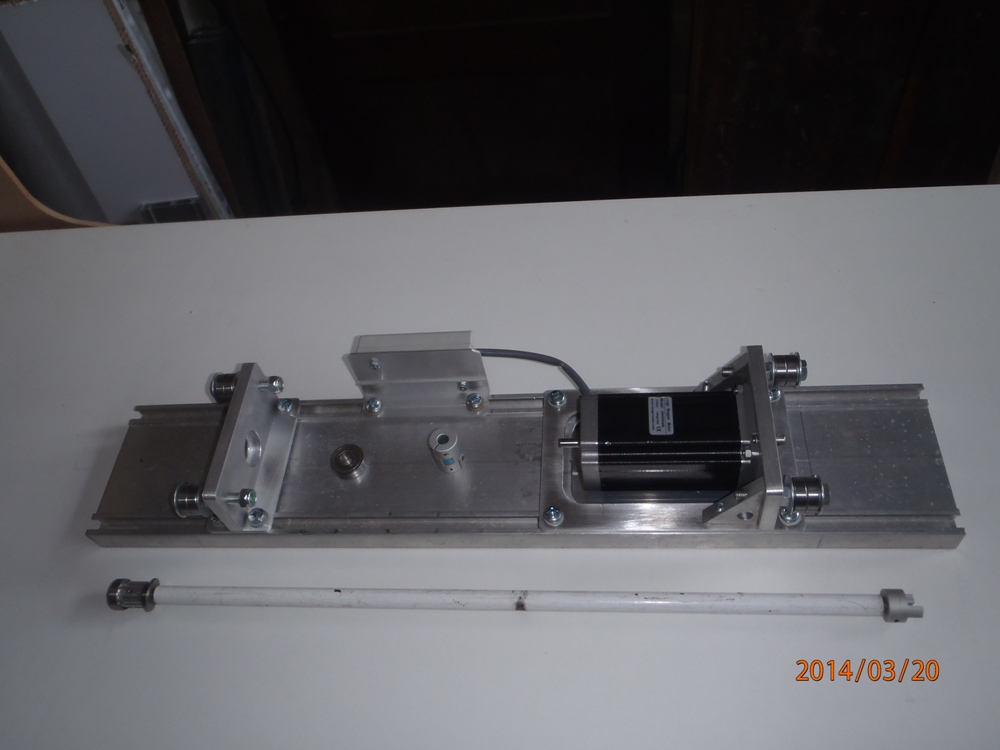

Modification moteur "Z"



Remplace cela, ce qui fait moins de 100 Mm de hauteur.


Voila les poulies définitive.



A plus, PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Lun 31 Mar 2014 - 21:10    Sujet du message: CNC - Commande numérique Répondre en citant

Les photos du jour.



La chaîne ou vont arrivé tout les câbles des trois axes.

Le capteur du "Y" en place.

Et celui du "X", caché sous la tablette.


Et bien voila c'est tout pour ce jour, PapyKy est fatiguer.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Sam 26 Avr 2014 - 08:26    Sujet du message: CNC - Commande numérique Répondre en citant

Un support d'écran un peu spécial.

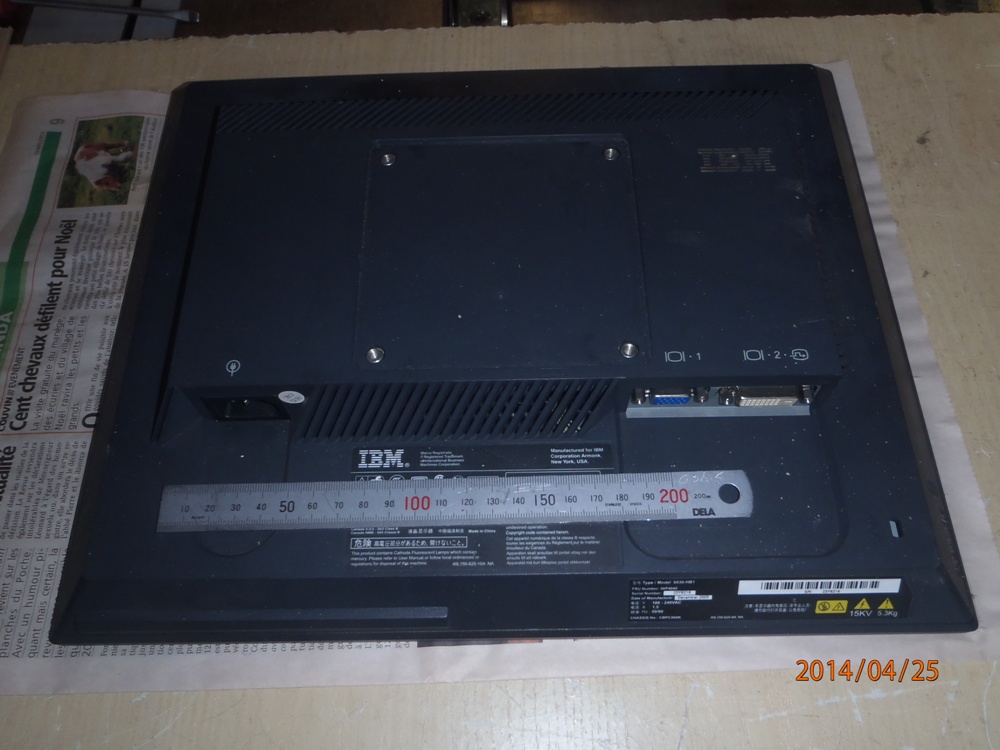

Un écran de PC IBM, c'est du costaud.

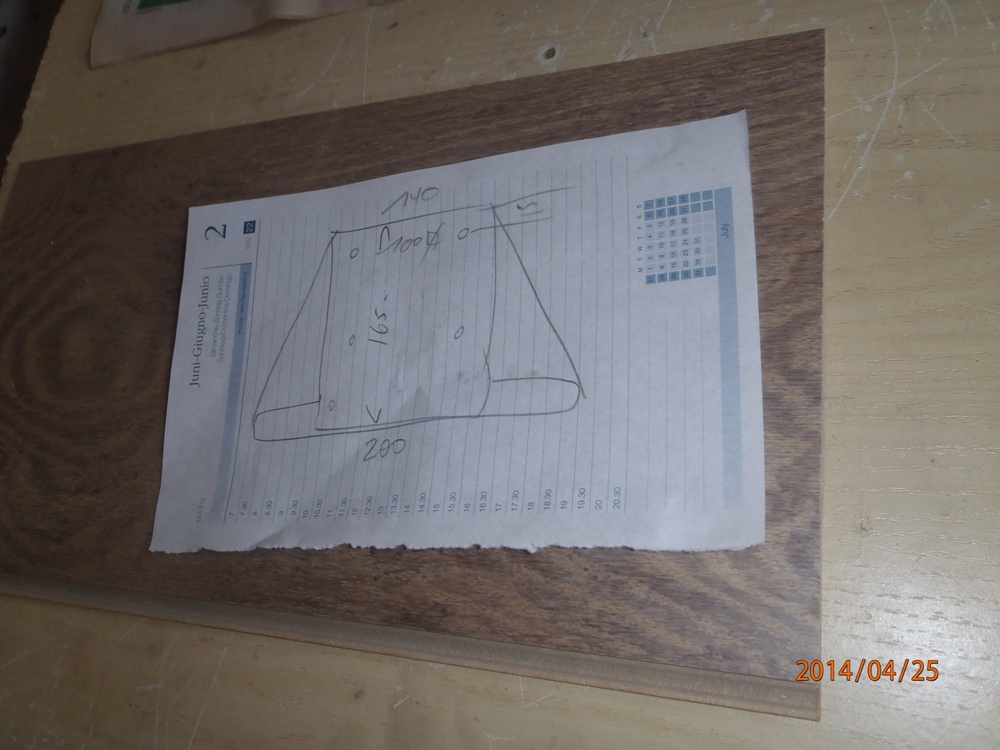

Un bout de parquet stratifier, c'est très dur a usiné et un croquis pour crée un dessin usinable avec "UneKa-CNC".






Et plein d'autre sur la chaîne YouTube et de leurs construction sur "CNC-PapyKyKa"

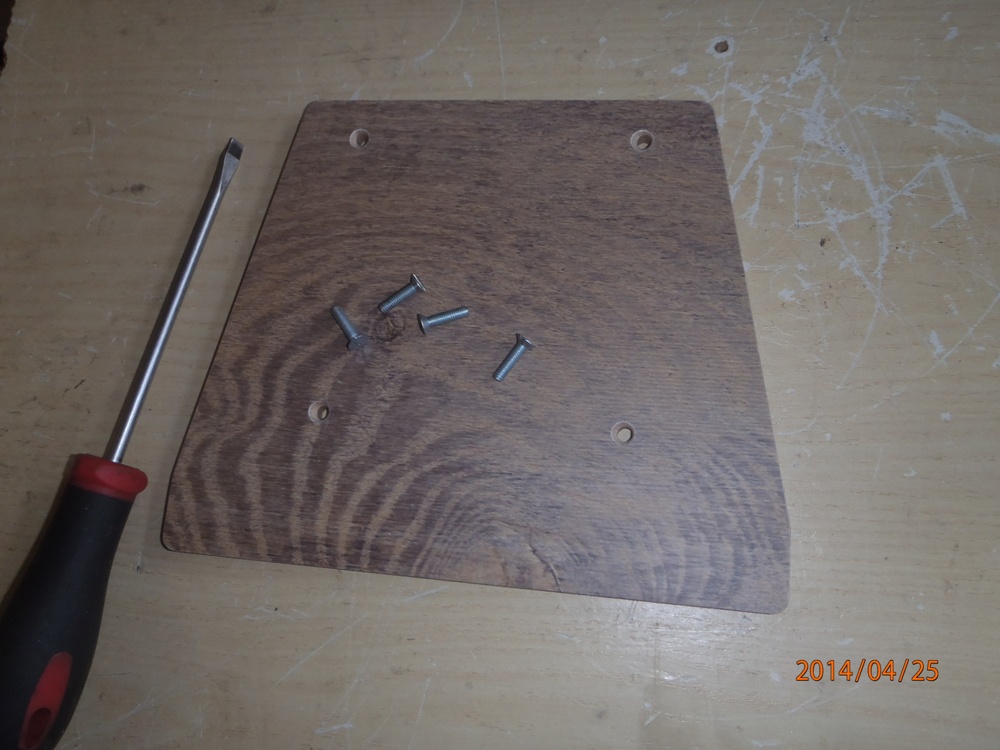

Les quatre trous sont fraisé pour les vis de 4 Mm qui sont visée au dos de l'écran.

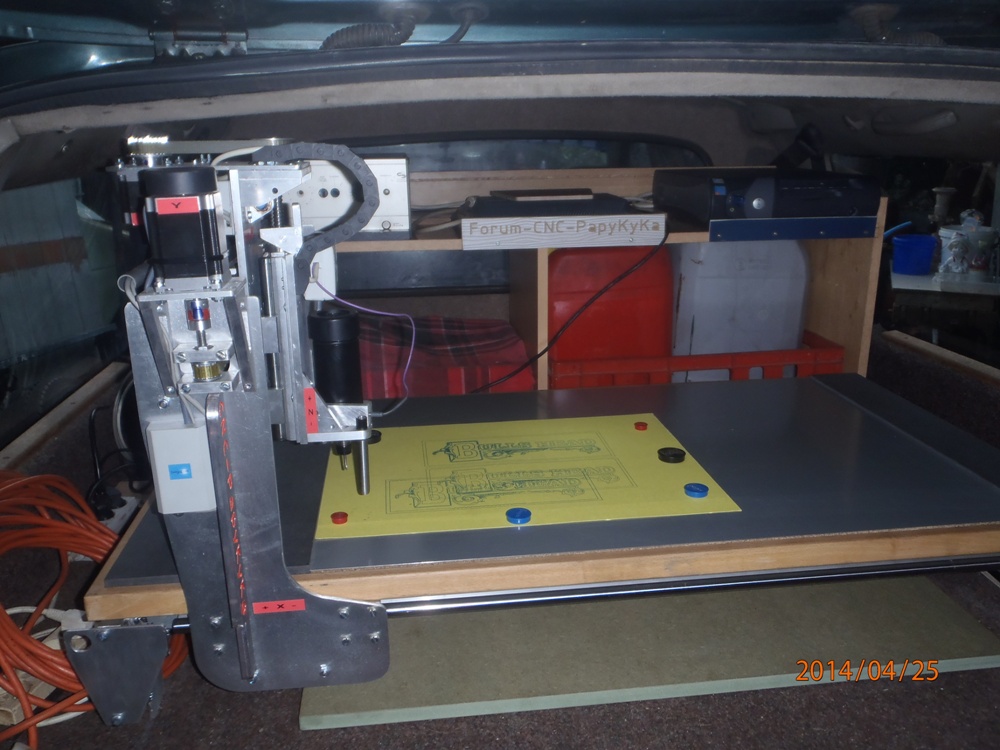

Le voila en position de route dans le GV, a gauche un ex boitier amplis sono qui contient la puissance pour les moteurs et carte de commande.

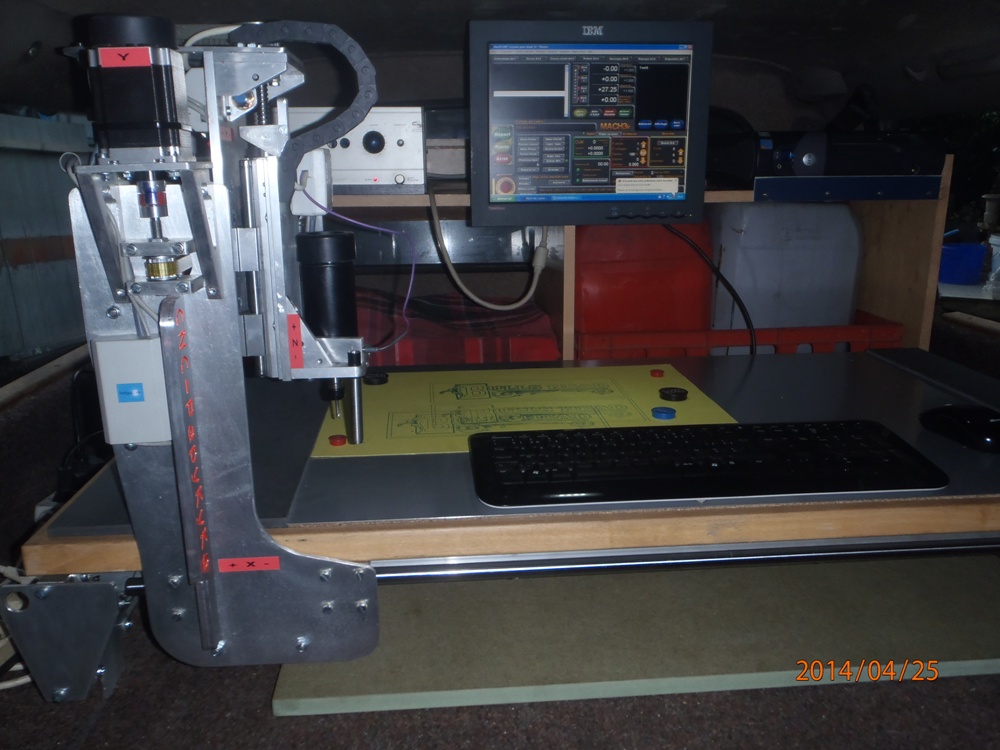

Et dans sa Possession travail de "LayKa-CNC", en mode "Reportage", a droite un vieux PC Dell P4, équipé de XP Pro, largement suffisant pour un CNC.

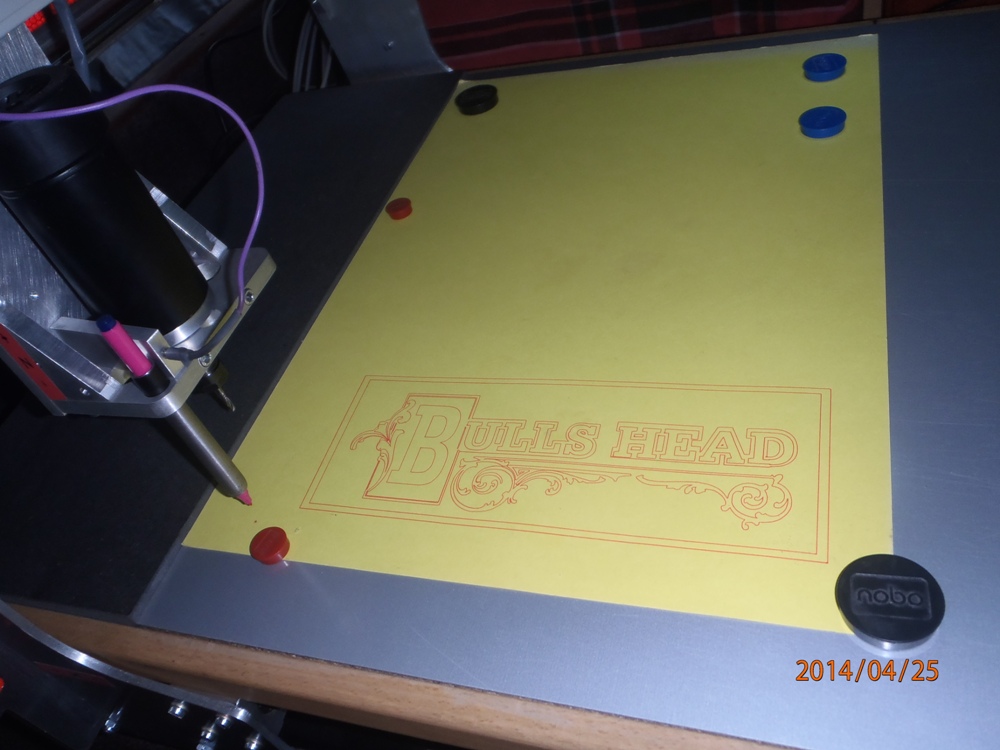

Et voila le premier travail, sur le martyr magnétique, pour la fixation du papier.



A++, PapyKy.
