Bonsoir Champy.


Je parlerais a mon fils que je verrais dimanche, et lui dire ce que tu veux faire usiné sur CNC.
Mais il va me demander dans quel matière et les dimensions dans les 3 axes.
Pourrai-tu me fournir une photo avec des détails et des croquis des coupes des 3 axes.
pour lui donnée une idée de la pièces a usiné.


A++
PapyKy
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Ven 17 Fév 2012 - 21:29    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 17 Fév 2012 - 21:58    Sujet du message: CNC - Commande numérique Répondre en citant

OK, c'est très gentil et je t'en remercie.

Tu comprendras aisément que je ne vais pas m'ennuyer à faire un schéma en 3D (à quel format ?) et fournir une photo (inexistante pour l'instant...) sans savoir si cet usinage est 'techniquement' réalisable avec sa CNC !

Si tu n'y vois aucun inconvénient, je préfèrerais discuter directement avec ton fils de mon projet, afin de limiter les erreurs d'interprétation intermédiaires.
Il suffit que tu me fournisses son email et je ne t'ennuierai plus.

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
Aldiobois
Membres actifs

Hors ligne

Inscrit le: 19 Déc 2010
Messages: 129
Localisation: LE HAVRE
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 18 Fév 2012 - 19:30    Sujet du message: CNC - Commande numérique Répondre en citant

Bonjour PapyKy,


Bien belles réalisations que ces CNC, pour un amoureux du travail avec les outils à main ....ça me laisse pantois.


Mais au final que sort-il de ces superbes mécaniques?
Quelques photos de réalisations seraient les bien venues.


Amicalement
Alain



Revenir en haut
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Sam 18 Fév 2012 - 21:32    Sujet du message: CNC - Commande numérique Répondre en citant

Bonsoir a tous.


Pour tous ceux qui sont curieux sur d'autre forum.
Voici un jeune homme 'Au Canada' qui viens de faire sont site.


A vous de voir.


http://normandnadon.com/forum/showthread.php?tid=1
Re-conditionnement d'une scie dewalt a bras tangentielle.
http://normandnadon.com/forum/showthread.php?tid=221
Sur lequel j'ai poster plusieurs fil et beaucoup d'images sur les CNC.
http://normandnadon.com/forum/showthread.php?tid=363&pid=1445#pid1445
Bonsoir a tous.
PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Sam 18 Fév 2012 - 21:54    Sujet du message: CNC - Commande numérique Répondre en citant

OK... Embarassed
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Dim 19 Fév 2012 - 02:28    Sujet du message: CNC - Commande numérique Répondre en citant

Bonsoir a tous.
Je viens de poster 2 petites vidéo sur le premier sujet ce fil.


Bonne soirée a tous.
PapyKy
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Lun 20 Fév 2012 - 18:34    Sujet du message: CNC - Commande numérique Répondre en citant

Bonjour Champy.


Je suis chez mon fils, il me dit que cela serais possible si tu fourni le fichier d'usinage en G-Code ou en ISO,




Bien a toi.


PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Ven 24 Fév 2012 - 16:00    Sujet du message: CNC - Commande numérique Répondre en citant

Salut a tous...

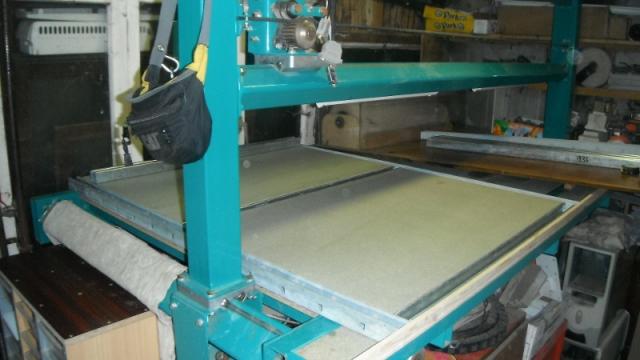

Voici quelques photos de mon travail de cette semaine.

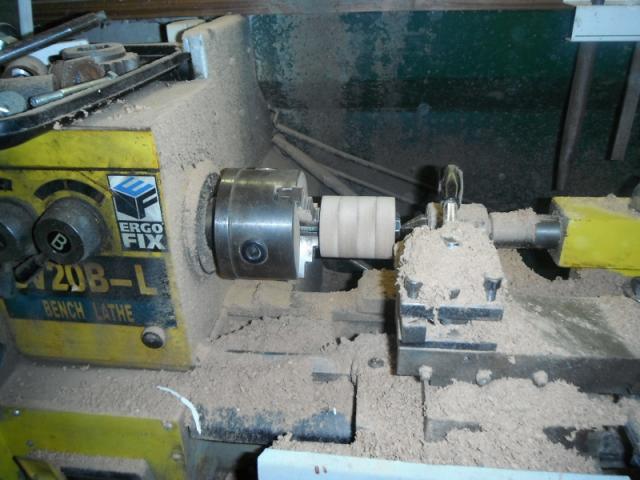

Découpe des profils, des boutons en bois au tour, des supports en PVC.
Il me reste a fixer tout cela bien d’équerre.

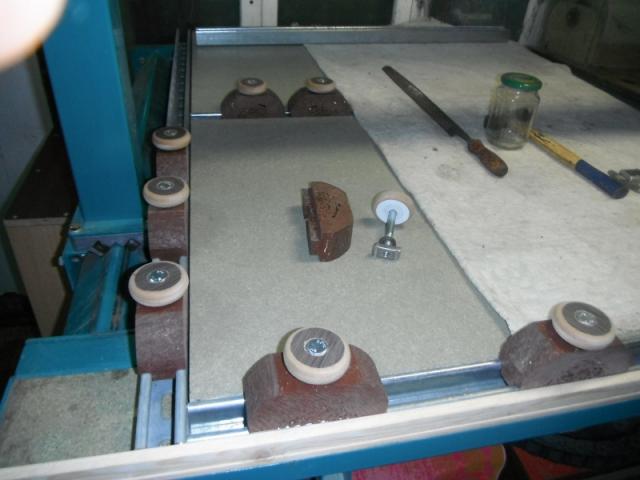

C'est boutons sont fait dans une recup's de panneaux de bois MDF stratifier. couper en carré de 65x65, percé de 10mm et tourné a 55mm, et arrondi au router sous table et un chambrage de D18x10 pour enfoncer la tête de vis de M10.



Cela va me permettre de fixer la pièce a usiné sur un panneaux qui sert de martyr.


Ce sont des rails utilisé dans la fixation des gaines électrique industriel et les cales sont usinée dans des recup's de poteaux en PVC recycler.


A++


PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Dim 26 Fév 2012 - 10:02    Sujet du message: CNC - Commande numérique Répondre en citant

Comme convenu avec notre confrère et ami JFT68,
Je fait une copie d'un autre fil ici.


Salut Jft68 & a tous.


Cela est sur que il y a encore des amoureux du travail bien fait.
Mais cela n'est valable que dans le cadre du hobby car cela coûterais beaucoup trop chère en ce siècle de la vitesse,
et surtout du stress qui es a l'heure actuel la maladie de ce siècle.


Mais en revanche la précision met pas toujours au rendez-vous.


Pour ma part, je fabrique une CNC avec une précision de l'ordre du micron,
0.002 pour l'axe du X. pour avoir une marche d'erreur très mince sur une longueur de 1900mm
et de 0.005 pour le Y. sur une largeur de 950mm et pour l'axe Z. du 0.01 sur 250mm de hauteur,
et ce par pas (400 pas par tour moteur PaP), quand on sait que le soft de programme
peut allez jusqu'au 1/2 1/4 1/8 1/16 1/32 1/64 1/128 1/256 ème de pas.

http://www.iprocam.com/shopaccessoire/page13.htm
Merci, coup de chapeaux a Jean-Noël Carlier alias "nono"
http://www.iprocam.com/qui/index.htm
Merci a tous.

PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Sam 1 Mar 2014 - 08:56    Sujet du message: CNC - Commande numérique Répondre en citant

Salut a tous.
Je revient vers vous, pour vous dire que je ne suis pas mort.
Ce projet a été avorté et un autre aussi, et a été démantelé.
Un bon essais, mais pas fiable, mais pour tout vous dire le troisième est le bon. Le voici,


Et que voici un travail réalisé en moins d'une heure.








Mais assez de bavardage, et pour ceux qui veut en voir la construction c'est ici


 A++, PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
Rémi


Hors ligne

Inscrit le: 06 Déc 2011
Messages: 154
Localisation: Aude
Masculin Capricorne (22déc-19jan)

MessagePosté le: Sam 1 Mar 2014 - 13:06    Sujet du message: CNC - Commande numérique Répondre en citant

Bonjour PapyKy, merci pour ces photos. Tout ça me dépasse, mais c' est admirable! Il en faut, de la tenacité, pour mener à bout un tel projet! Félicitations!
_________________
Rémi ( de la Montagne Noire )
Revenir en haut
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Sam 1 Mar 2014 - 20:57    Sujet du message: CNC - Commande numérique Répondre en citant

Merci Rémi.







PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Sam 8 Mar 2014 - 09:34    Sujet du message: CNC - Commande numérique Répondre en citant

Salut a tous.


Projet de palier pour la translation du chariot sur l'axe 'Y'.


Voila comment c'est réalisé.






Simple a faire, non ??

Et le voila presque fini, reste a faire 4 trous chambrés pour sa fixation.


A++, PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 124
Localisation: Belgique - Charleroi
Masculin Cancer (21juin-23juil)

MessagePosté le: Lun 24 Mar 2014 - 14:58    Sujet du message: CNC - Commande numérique Répondre en citant









Temps de la réalisation en machine CNC, est de l'ordre de 2.30 heures en tout, une fois le logiciel dans le PC de "UneKa-CNC".


a++, PapyKy.
_________________
http://cnc-papykyka.xooit.be/index.php
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Ps: Excusé moi si mon écriture n'est pas correcte mais je n'ai pas fait de de grande écoles.
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Lun 24 Mar 2014 - 18:28    Sujet du message: CNC - Commande numérique Répondre en citant

Bonsoir

Très beau travail pour usiner les supports de roulement, ainsi que pour la plaque 'CNC - Papykyka'. Okay Okay Okay

En revanche, les trous étant visiblement déjà faits, je trouve que 2h30 pour découper le pourtour de 2 petites plaques d'alu, c'est un peu abusif.
A la main, avec une scie à ruban (ou sauteuse) et un lapidaire pour la finition, ça prend à peine 10 minutes...
Mais bon, pour la beauté de l'usinage, c'est très bien.

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
