charnières à pivot


Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Travail du bois
Sujet précédent :: Sujet suivant
Auteur Message
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 681
Localisation: Connaux (30)
Masculin

MessagePosté le: Sam 11 Fév 2012 - 09:52    Sujet du message: charnières à pivot Répondre en citant

Bonjour,
J'ai trouvé sur le site de Foussier ce genre de charnières.

http://www.foussierquincaillerie.fr/pdf/fiche-produit.pdf.php?idsp=7591

Question bête : comment ça se monte ? Je suppose qu'elles s'encastrent. Quelles précautions à  prendre ? et tout autre conseil utile.
Merci
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Sam 11 Fév 2012 - 09:52    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 10:37    Sujet du message: charnières à pivot Répondre en citant

Bonjour,

Ce que tu montres s'appellent des pivots.
Ça existe en deux types : pivot droit et pivot coudé.
Le pivot coudé est plus facile à monter, mais beaucoup moins esthétique.
Je te fais des photos et je reviens...
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 11:03    Sujet du message: charnières à pivot Répondre en citant

Re,

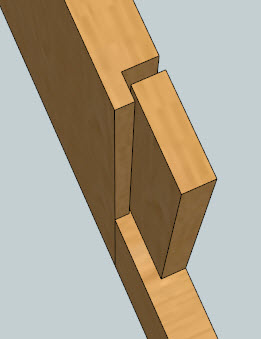

Ce qui est appelé "petits côtés" sur la fiche produit se monte en haut et en bas dans des "encoches" (rainrures) du meuble
Les pivots supérieurs et les pivots inférieurs se placent dans des rainures en haut et en bas de la porte
.
Celui du haut est vissé avant la pose de la porte


Celui du bas est placé dans son support (petit côté)


Lors du montage, on insère le pivot en haut puis on glisse le pivot dans la rainure basse.
On peut ensuite visser (par en dessous) ce pivot dans le bas de porte
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 11:06    Sujet du message: charnières à pivot Répondre en citant

Il y a deux possibilités de pose :
- les portes sont en retrait par rapport au montant et traverses du meuble.
- les portes sont affleurantes.

Selon la solution envisagée, les précautions ne seront pas les mêmes.
Cette fois, il faut que je fasse des dessins avec SU...
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 681
Localisation: Connaux (30)
Masculin

MessagePosté le: Sam 11 Fév 2012 - 11:13    Sujet du message: charnières à pivot Répondre en citant

Merci Professeur Bernard !
j'attends la suite.
en attendant tu es entrain de me "retirer une belle épine du pied"comme on dit !!!!!
J'ai fait une erreur dans mon plan, j'ai découpé mes bois sans faire gaffe et c'est en faisant un montage à blanc que l'erreur mes apparues dans toute sa splendeur !!!!! et depuis je cherchais une solution.
C'est là que j'ai pensé à ce système vu jadis sur un ancien meuble !!!!
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 14:29    Sujet du message: charnières à pivot Répondre en citant

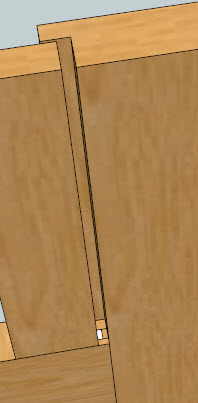

Voici pour les portes affleurantes (bâti des portes et du meuble dans un même plan)



Le pb avec les pivots droits, c'est qu'il faut laisser de la place pour que la porte puisse pivoter.

d'où la nécessité de faire un arrondi dans le montant du meuble


Sur le dessin précédent, l'arrondi est mal représenté.
Il vaut mieux laisser une épaisseur de bois en façade


_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)


Dernière édition par BernardLimont le Sam 11 Fév 2012 - 14:45; édité 1 fois
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 14:44    Sujet du message: charnières à pivot Répondre en citant

Je poursuis...

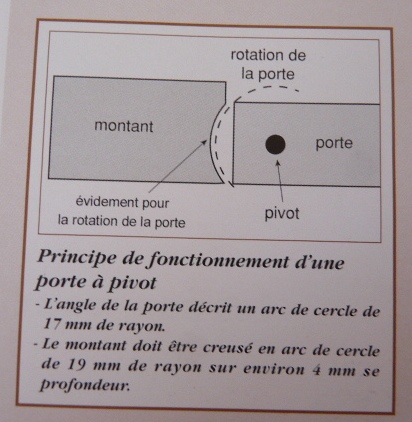

Tu peux aussi aller voir sur ce site

Voici une photo extraite d'un des pas à pas de Claude Gomi


Je reviens avec les portes placées en retrait par rapport au bâti (c'est abordé dans le lien vers le site de Bernard Meyer)
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 14:57    Sujet du message: charnières à pivot Répondre en citant

On poursuit...

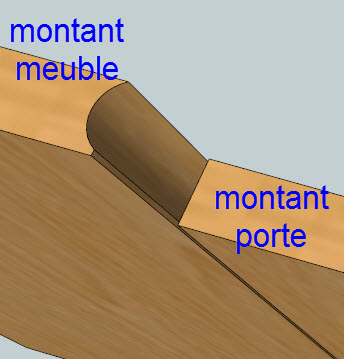

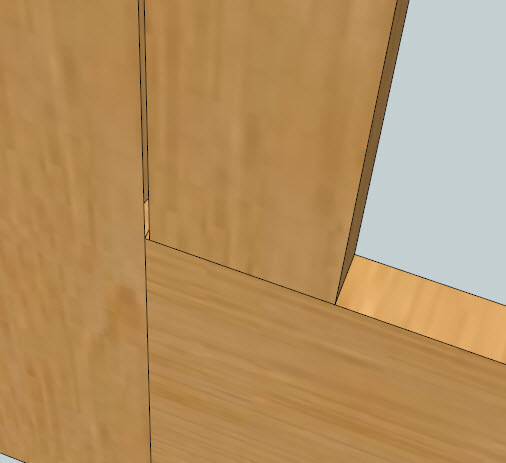

Dans ce cas, la porte est en retrait par rapport au bâti du meuble. Donc l'épaisseur du bâti est supérieur à celle de la porte.


Cette feuillure va cacher l'espace qu'il y a entre le montant de porte et le montant du meuble.
Vue de l'ensemble côté intérieur.


On remarquera qu'on n'a pas besoin "d'arrondir" le montant
Attention toutefois à bien placer l'axe de rotation pour que la porte puisse s'ouvrir


_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Sam 11 Fév 2012 - 15:06    Sujet du message: charnières à pivot Répondre en citant

bonjour,


très intéressant le lien vers le site bernard MEYER, encore merci, merci pour tous ces dessins et explications.




Un petit renseignement , existe t il un lien ou une fiche sur les côtes à respecter  suivant le type de montage ou l'épaisseur des portes. Parceque j'imagine qu'il faut être précis sous peine que la porte soit mal positionnée ou que l'on ne puisse pas l'ouvrir.




merci
bonne journée.
_________________
bonne journée (ou soirée)
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 15:18    Sujet du message: charnières à pivot Répondre en citant


Citation:


Existe t il un lien ou une fiche sur les côtes à respecter  suivant le type de montage ou l'épaisseur des portes. Parceque j'imagine qu'il faut être précis sous peine que la porte soit mal positionnée ou que l'on ne puisse pas l'ouvrir.




Oui, tu as raison, mais je n'ai pas ça "en magasin".

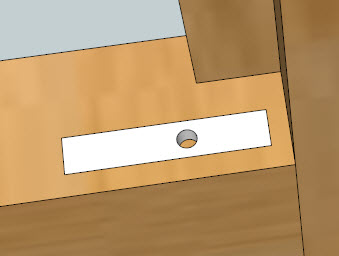

Pour le réglage de la porte : les rainures dans lesquelles on place les pivots haut et bas sont plus longues que le pivot (par contre sa largeur doit être exactement la même), ce qui permet d'ajuster verticalement la porte.

Lorsque j'ai fabriqué la bibliothèque qui se trouve sur le site (Rubrique Nos Réalisations", j'avais fait des essais.

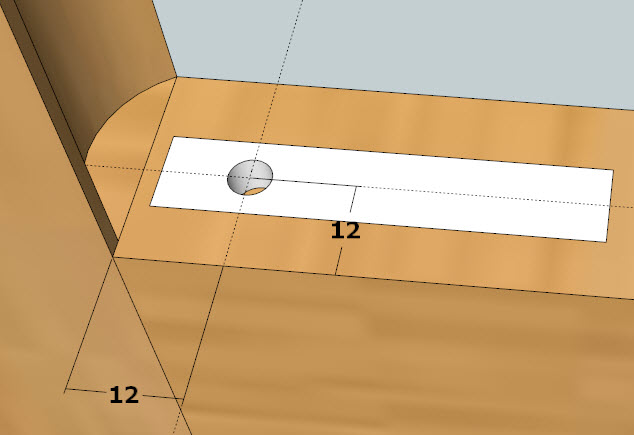

Pour une porte de 24 d'épaisseur, l'axe du trou se trouvait à 12 mm du bord de la traverse.

Les portes sont affleurantes, donc le montant du bâti (épaisseur 30 mm) avait été arrondi.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)


Dernière édition par BernardLimont le Sam 11 Fév 2012 - 15:52; édité 2 fois
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 15:34    Sujet du message: charnières à pivot Répondre en citant

Un dessin vaut mieux qu'un ...


_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Sam 11 Fév 2012 - 15:43    Sujet du message: charnières à pivot Répondre en citant

merci pour cette réponse


effectivement, faute d'être très précis, j’apprécie pouvoir régler ce genre de montage au cas ou cela serait un peu bancal.


J'essayerais de trouver les petites précisions.
encore merci
_________________
bonne journée (ou soirée)
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 681
Localisation: Connaux (30)
Masculin

MessagePosté le: Sam 11 Fév 2012 - 17:14    Sujet du message: charnières à pivot Répondre en citant

Merci Bernard, je commence à y voir plus clair.
une petite question Sad  pour l'arrondi : à la défonceuse ? avec une fraise...... Question
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Fév 2012 - 17:38    Sujet du message: charnières à pivot Répondre en citant

Pour ma part, je suis assez toupie...

J'ai donc utilisé un fer de hauteur 40 (forme 131).
Tu peux le voir ou en plus grand ici

C'est probablement faisable à la défonceuse : en deux passages avec une fraise à congé ?

Tu trouves facilement ces pivots en GSB.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
