MessagePosté le: Mar 23 Aoû 2011 - 11:20    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Effectivement... en volumique c'est beaucoup plus simple!

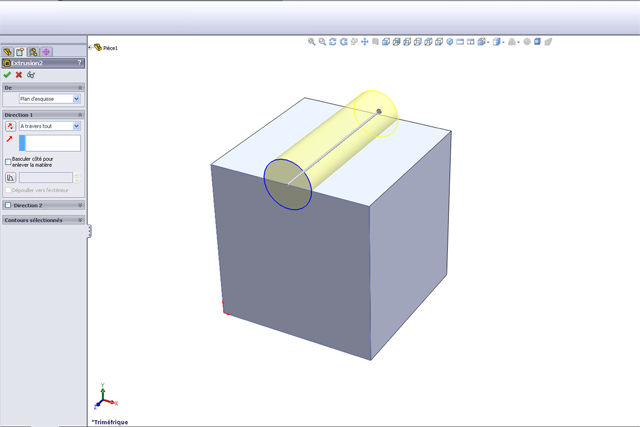

Je crée mon esquisse en choisissant une face de référence, et je fait un "enlèvement de matière extrudée" à travers tout:

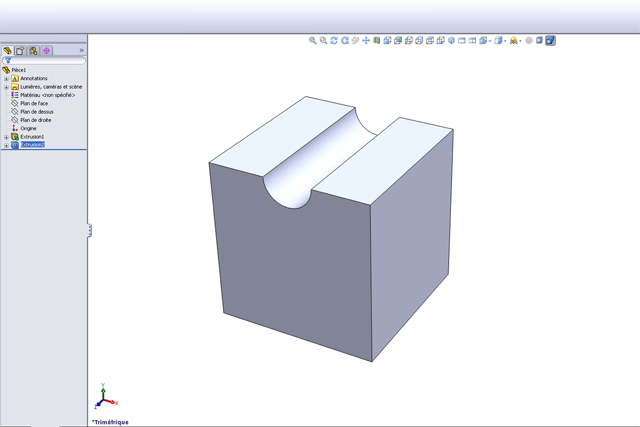

Et voila


Ce que tu viens d'expliquer, est ce que je n'avais pas compris quand j'ai essayé SU
Cdlt
JP
Revenir en haut
Publicité






MessagePosté le: Mar 23 Aoû 2011 - 11:20    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mar 23 Aoû 2011 - 11:24    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Oui, dans SU, tous les objets sont creux.
C'est parfois très pratique, car on peut se promener à l'intérieur d'une pièce 'pleine' sans besoin de créer des coupes.
Un peu comme un asticot qui irait vérifier que la pomme qui l'accueille a bien ses pépins... Mr. Green

Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mar 23 Aoû 2011 - 11:25    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Ce que tu viens d'imager est exactement ce qui se passe maintenant dans SU 8.0 Pro avec les fonctions booléennes sur les solides.
Mais là c'est simple.
Pour des ensembles plus complexes, mêmes les fonctions booléennes de SU sont limitées.
SolidWorks lui est bien supérieur dans ce domaine.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
phil


Hors ligne

Inscrit le: 23 Juin 2011
Messages: 353
Masculin Taureau (20avr-20mai)

MessagePosté le: Mar 23 Aoû 2011 - 21:21    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonsoir a tous , et merci pour vos lumières car en effet , j etais vraiment a coté !!!   Embarassed

    Phil
Revenir en haut
phil


Hors ligne

Inscrit le: 23 Juin 2011
Messages: 353
Masculin Taureau (20avr-20mai)

MessagePosté le: Mar 23 Aoû 2011 - 22:35    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

essai de canapé sur sketchup http://www.sendspace.com/file/ze51tq
  simple dessin pour essayer faut que je me creuse pour les cotations

   Phil
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 24 Aoû 2011 - 00:01    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Phil,
tu n'as pas dessiné dans le bon plan. L'axe bleu doit être vertical.
Il faut faire faire une rotation de 90° à ton canapé.

Ensuite, tous tes éléments sont collés les uns aux autres. >> pas bon !
Chaque fois que tu dessines une pièce, il faut immédiatement l'encapsuler dans un groupe ou composant.
Sinon tu ne peux plus déplacer les pièces les unes par rapport aux autres.

Dans ton cas, les cotés doivent être un élément composant que tu dessines unes fois et que tu copie ensuite de l'autre coté.
J'ai repris ton fichier et mis les choses en ordre. Regarde les différences.

http://www.sendspace.com/file/i4izig
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 24 Aoû 2011 - 08:16    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Jean Fraco,

Comment as-tu procédé pour séparer les éléments ?
Il y a une méthode ou bien tu les as redessiné ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 24 Aoû 2011 - 08:28    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonjour,
je n'ai pas vraiment redessiné. J'ai fait des sélections à la souris.
Le coté G par exemple, par un balayage de G à D.
Puis avec l'outil déplacer j'en ai fait une copie que j'ai transformé en composant.
J'ai ensuite effacé/nettoyé les deux cotés du canapé.
Ensuite il était facile de récupérer les deux éléments AV et AR.
J'ai mis ce qui restait dans un groupe pour éviter de "coller".
Et j'ai redessiné par dessus pour récupérer automatiquement les dimensions du "bout" des planches.
Extrusion et texturage. Suppression de mon groupe qui ne sert plus à rien.
C'est presque plus rapide à faire qu'à écrire.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Jean-Mich


Hors ligne

Inscrit le: 12 Juil 2012
Messages: 122
Localisation: Nord

MessagePosté le: Ven 20 Juil 2012 - 20:44    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonsoir,


Le sujet m'intéresse aussi donc merci pour les tuyaux.
Pour les autres, je préfère question de gout, DE VINCI pour l'ingéniosité et le reste... Wink Okay


Amicalement Jean-Mich
