MessagePosté le: Dim 21 Aoû 2011 - 20:25    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonjour,
je désire savoir comment réaliser un chanfrein arrondi convexe sur une partie d'une arête;
J'ai vu la vidéo de JFT68 qui m'a apportée la technique pour réaliser un chanfrein sur le l'ensemble d'un élément.
mais lorsque je l'applique sur une portion d’arête les deux extrémités ne présente pas cet aspect progressif que l'on réalise lors de l'usinage

Je compte donc sur votre aide pour m'apporter la solution
Par avance merci
Revenir en haut
Publicité






MessagePosté le: Dim 21 Aoû 2011 - 20:25    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 21 Aoû 2011 - 22:03    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonsoir,
si j'ai bien compris tu veux faire une moulure quart de rond arrêtée.

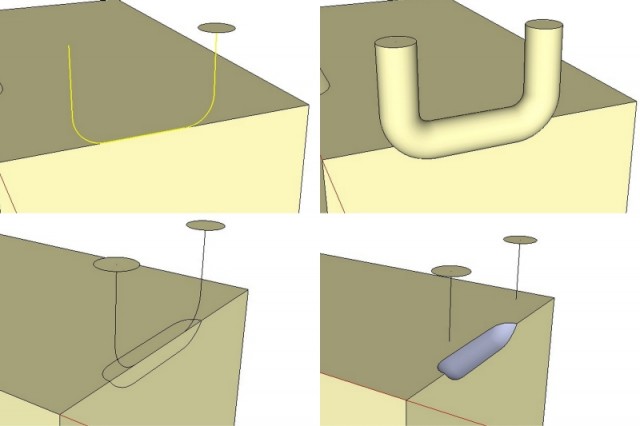

Voici une méthode. Imaginer le travail de l'outil et le chemin qu'il doit faire pour exécuter cette moulure en réel.
Créer le profil de la fraise et le chemin tel qu'indiqué sur cette image. Puis utiliser l'outil "suivez-moi".


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 21 Aoû 2011 - 22:13    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Je n'ai pas précisé qu'après l'action de suivez-moi, il faut intersecter avec l'ensemble de la pièce puis faire le nettoyage.
Je pense que cela t'es connu.

J'ai dessiné le quart de la fraise juste pour imager.
Mais ce n'est pas nécessaire, la surface du profil suffira bien sûr.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 21 Aoû 2011 - 22:29    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

On peut aussi faire des variantes en passant une fraise quart de rond à roulement en bas.
Dans la réalité il faut faire deux passes, une sur chaque face.

Pour le dessin c'est juste pour le fun.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 21 Aoû 2011 - 22:32    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Et enfin pour faire des moulures arrêtées "concaves" on peut procéder ainsi.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 21 Aoû 2011 - 22:35    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

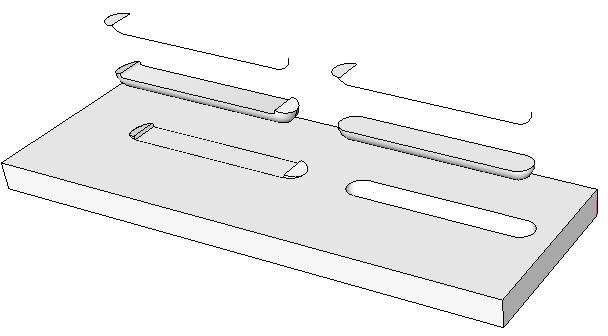

Une dernière pour la route ...

pour faire des rudentures. C'est toujours avec l'outil "suivez-moi".



ou encore ceci.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site


Dernière édition par jft68 le Mar 23 Aoû 2011 - 14:19; édité 1 fois
Revenir en haut
Visiter le site web du posteur
asteroide1956


Hors ligne

Inscrit le: 06 Aoû 2011
Messages: 3
Localisation: fontainebleau
Masculin Taureau (20avr-20mai)

MessagePosté le: Dim 21 Aoû 2011 - 23:40    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

bonsoir
ta réponse va au delà de mes attentes encore merci
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Lun 22 Aoû 2011 - 14:10    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Okay JFT est véritablement notre VanGogh de Sketchup !

Perso, je trouve que le 'nettoyage' est le plus pénible à exécuter.
Quelquefois, on retire un tout petit bout en trop et tout part en sucette... Mr. Green

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Lun 22 Aoû 2011 - 17:57    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Van Gogh, comme tu y vas !  Very Happy

Mais mes "toiles" se vendent beaucoup, beaucoup moins cher, je peux te l'assurer !
Salut à toi Théo.

Mort de Rire
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Lun 22 Aoû 2011 - 18:15    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Mr. Green C'est vrai. Je corrige.
En réalité, ça ressemble plus à du Picasso ou du Dali, pour le côté 'cubiste'...
Heureusement, SU permet de remettre tous les morceaux dans l'ordre...

Avant


Après


Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
phil


Hors ligne

Inscrit le: 23 Juin 2011
Messages: 353
Masculin Taureau (20avr-20mai)

MessagePosté le: Lun 22 Aoû 2011 - 22:13    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonsoir a tous , au risque de poser une question bete   Embarassed    qu appelle t on nettoyage ?  ( poncer? )

 Merci    Phil
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mar 23 Aoû 2011 - 00:36    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonsoir Phil

Visiblement, tu n'as pas l'habitude d'utiliser SU. Mais ne t'inquiètes pas, on a tous commencé par se poser des questions... bêtes

Je vais essayer de t'expliquer ça le plus simplement possible en texte, mais je pense qu'une démo en vidéo serait plus facile à comprendre.

Je prends un exemple .

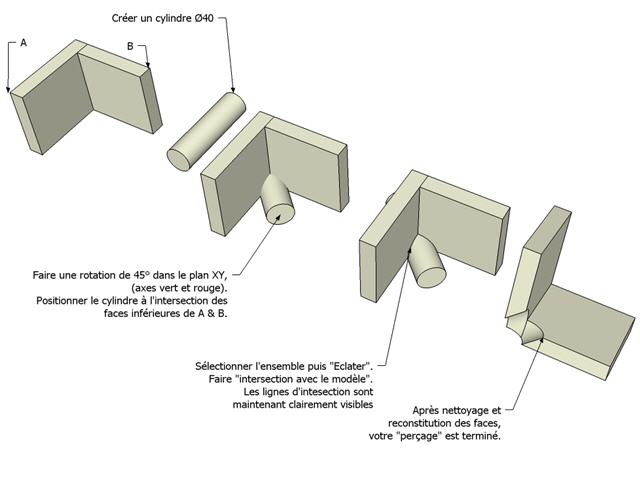

Tu as dessiné un cylindre et tu voudrais le percer de part en part (en travers).

La méthode, pour imager au maximum, c'est un peu comme si tu faisais ce trou avec un foret.
Une fois le trou fait, il faudrait retirer le foret.
Le 'nettoyage' avec SU, c'est pratiquement la même chose.

Démo :
Si tu tentes de percer le cylindre avec l'outil cercle, tu n'y parviendras pas, parce que la surface n'est pas plane et un cercle ne peut pas s'y définir.
Il faut donc ruser.
Le grand principe, c'est d'utiliser l'intersection de deux volumes (des cylindres en l’occurrence).
Dans notre cas, il faut dessiner ton futur trou, comme si c'était un foret, soit en dessinant un autre volume cylindrique (plus petit, et en dehors de ton dessin initial).
Ensuite, il te faut déplacer ce petit cylindre pour le positionner à l'endroit où tu veux faire le trou (en travers du premier cylindre).
Après, il faut 'marier' les traits constituant ces deux cylindres, en 'éclatant' totalement les deux objets.

Enfin, il faut effacer les traits du petit cylindre, pour tout garder, sauf ce qui représente son volume extérieur.

C'est un peu comme si tu détruisais le foret après avoir percé le trou...

Et voilou.

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Mar 23 Aoû 2011 - 08:41    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonjour Champy,
si j'ai bien compris, sur SU il faut résonner comme si la pièce était creuse? J'ai lu je ne sais ou, que Sketchup était du "surfacique" à la différence d'autres logiciel comme "SolidWorks" (Celui que j'utilise) qui eux sont en "volumique".
Ta méthode consisterait donc à créer la paroi du trous du perçage?
Cdlt
JP
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mar 23 Aoû 2011 - 10:58    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

Bonjour,
oui Sketchup est du surfacique et les volumes sont creux.
Dans l'exemple de Champy, l'opération d'intersection va effectivement créer la paroi du trou de perçage et bien sûr les profils d'intersection des deux volumes.
C'est un peu comme laisser l'empreinte du "coupant" dans le "coupé".
C'est une image, bien sûr. C'est un peu déroutant au début mais on s'y fait très bien.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mar 23 Aoû 2011 - 11:07    Sujet du message: Réalisation d'un chanfrein sur une arête Répondre en citant

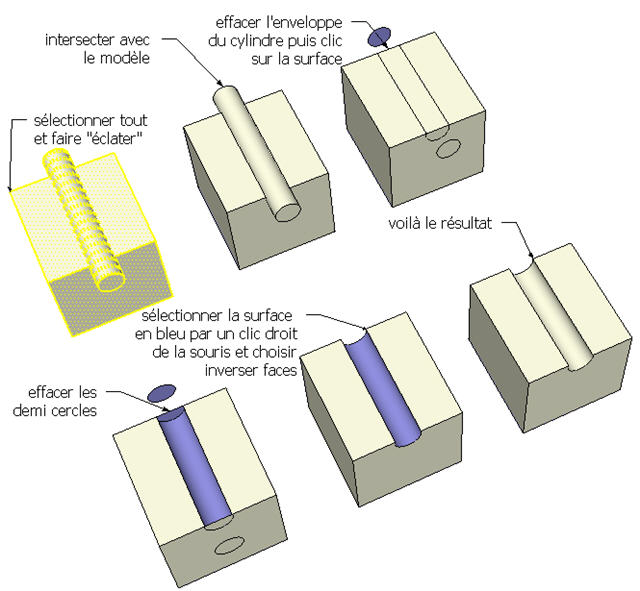

Un autre exemple, basique de la méthode d'intersection.



Il est à noter que depuis la version 8.0 Pro de SketchUp, une nouvelle barre d'outils est apparue "Solides",



qui permet les opérations booléennes sur les "solides".
Assez étrange qu'ils aient utilisé le terme de "solides" mais bon ...
L'intérêt c'est que le nettoyage est fait instantanément.

Les six opérations sont:
  • enveloppe externe
  • intersection
  • union
  • soustraire
  • découper
  • diviser
