MessagePosté le: Jeu 1 Sep 2011 - 09:56    Sujet du message: Infos outillage toupie Répondre en citant

Il vaut mieux que la bague de copiage ait le même diamètre que celui de l'outil : ceci dans le cas où tu souhaites recopier la forme du gabarit.

Tu peux aussi réaliser des bagues plus petites dans le cas où tu souhaites utiliser des fers à moulurer : voir le King Toupillage d'Eric Graffin

http://www.outillagebois.com/king-toupillage-dispositif-de-bagues-et-roulem…
Voir aussi le site de Whydi : http://sawdust.online.fr/SpindleMoulder/fr_GuideRing.php
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 1 Sep 2011 - 09:56    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
lau-88


Hors ligne

Inscrit le: 22 Mar 2010
Messages: 17
Localisation: vosges
Masculin Verseau (20jan-19fev)

MessagePosté le: Ven 2 Sep 2011 - 23:05    Sujet du message: Infos outillage toupie Répondre en citant

Bien noté, je vais élargir mon panel de bague, et revoir mes gabarits existant pour la toupie.
Revenir en haut
lau-88


Hors ligne

Inscrit le: 22 Mar 2010
Messages: 17
Localisation: vosges
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 5 Sep 2011 - 20:43    Sujet du message: Infos outillage toupie Répondre en citant

Je viens de récupérer mon manchon d'adaptation pour outil en alésage 30mm, et je voudrais savoir si je peux monter un calibreur d'une hauteur (80mm) supérieur à la hauteur de mon manchon (75mm) sans risque avec une pièce sur mesure pour la fixation au dessus ?


Sinon je m'arrêterai sur un calibreur en hauteur 56mm+19mm de roulement.
Merci
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Lun 5 Sep 2011 - 21:41    Sujet du message: Infos outillage toupie Répondre en citant

Bonsoir,

J'ai bien vu ta question.
Je fais des photos demain pour répondre à ta question.

Si tu ne vois pas de photos arriver, rappelle-moi à l'ordre.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Lun 5 Sep 2011 - 22:51    Sujet du message: Infos outillage toupie Répondre en citant

Bonsoir,
je pense qu'il faut être prudent, si ta machine a un arbre de Ø20 et 75mm de hauteur, c'est qu'il y a une raison.
Vouloir lui monter des outils pour les quelles elles n'a pas été dimensionnée n'est pas (à mon avis) une bonne chose...
Cdlt
JP
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Lun 5 Sep 2011 - 23:12    Sujet du message: Infos outillage toupie Répondre en citant

Bonsoir,
je suis de l'avis de Jean-Paul.
Attention à ne pas dépasser les limites de la machine.
Cela peut être dangereux.
Je me limiterais à la hauteur de 56mm.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
cley84
Membres actifs

Hors ligne

Inscrit le: 01 Déc 2009
Messages: 865
Localisation: st saturnin les avignon
Masculin Capricorne (22déc-19jan)

MessagePosté le: Mar 6 Sep 2011 - 08:21    Sujet du message: Infos outillage toupie Répondre en citant

bonjour.
je dirais la meme  chose, danger, et si en plus, l'arbre est percé d'un passage de fers. le poids lié a la vitesse et aux efforts de coupe peut le faire casser ou se déformer. on a déja vu ça sur des toupies kity.
restes donc dans le raisonnable.
amicalement
cley84
_________________
amicalement
cley84
bien faire et laisser braire.
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 6 Sep 2011 - 17:48    Sujet du message: Infos outillage toupie Répondre en citant

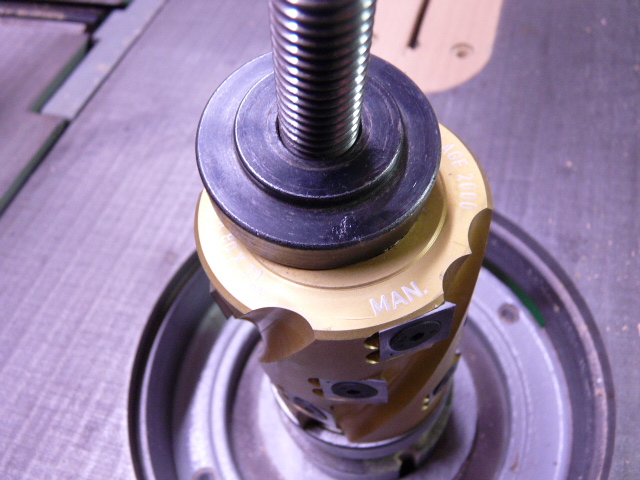

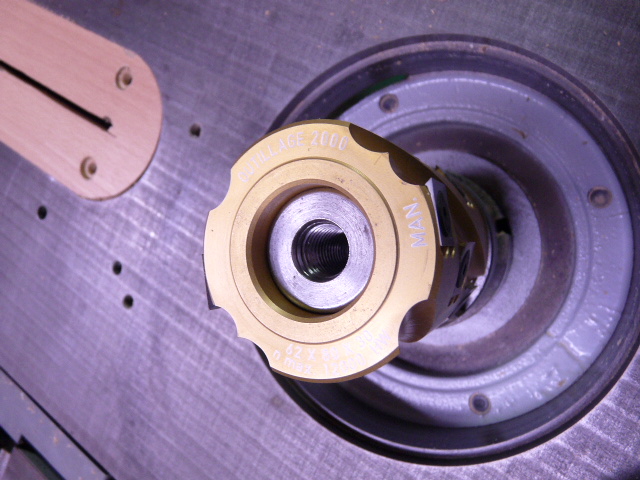

Chez moi, le calibreur dépasse de 5 mm de l'arbre : ce qui est d’ailleurs nécessaire pour que la vis puisse le bloquer.



La vis de blocage avec un épaulement de 30 mm de diamètre



Maintenant, une hauteur de 56 mm est à mon avis suffisante.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
lau-88


Hors ligne

Inscrit le: 22 Mar 2010
Messages: 17
Localisation: vosges
Masculin Verseau (20jan-19fev)

MessagePosté le: Mar 6 Sep 2011 - 19:30    Sujet du message: Infos outillage toupie Répondre en citant

Etant donné que mon arbre fait 20mm, par mesure de sécurité comme vous me le conseillez tous, je dépasserai pas le 56mm de haut.

Sur un arbre de 30mm il y a plus de matière donc moins de flambage.

Merci Bernard pour tes photos qui aideront certainement d'autre utilisateurs Okay
