Bonjour à tous,

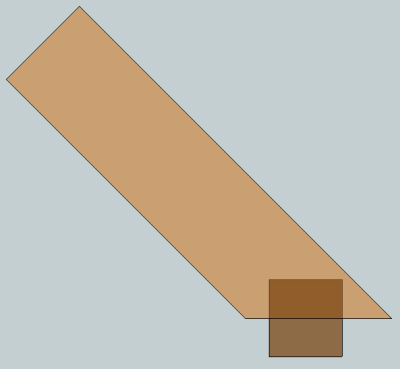

J'ai à réaliser 112 assemblages comme ci dessous mais pour l'instant la seule solution que j'ai c'est le travail à la mano, serte c'est valorisant mais passablement long  Crying or Very sad


Alors si l'un d'entre vous à une solution pour "mécaniser" le procès je suis intéressé ...peut être un virtuose de la def..










Je ne dispose pas d'une mortaiseuse à mèche mais uniquement d'une B2 qui ne me permet pas de positionner les pièces à mortaiser sous l'outil (les pièces font 716mm de long et les 2 mortaises sont au centre de la pièce)
Les mortaises font 46mm de profondeur ce qui sous entend une plongée de l'outil de fraisage de + de 65mm.


Ci dessous la photo de ma B2, peut être pour une idée de montage spécial   Question





Voila les données du problème


Merci d'avance pour vos idées
Bien cordialement
Alain
Revenir en haut
Publicité






MessagePosté le: Dim 13 Mar 2011 - 17:28    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 13 Mar 2011 - 18:22    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

C'est clair que je me ferais un montage pour la défonceuse.
J'ai aussi une petite B2 mais la tête n'étant pas inclinable ...
Pour la défonceuse je vais laisser parler les spécialistes et te propose une idée un peu loufoque, quoi que ...

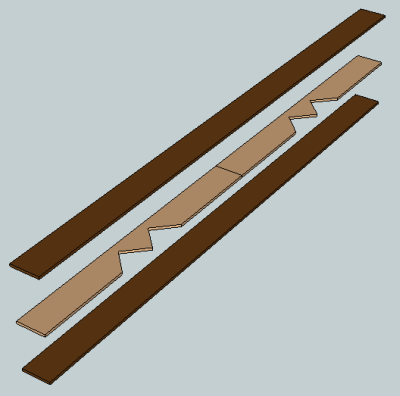

Si tu imagines faire ton montant avec un sandwich de 3 pièces collées, celle de l'intérieur ayant la double découpe en V et de l'épaisseur du tenon.
A partir de là, il n'y a plus besoin de mortaiseuse mais simplement d'une scie à ruban.
Pour accélérer le processus je ferais deux pièces à la fois en longueur que je scierais en deux ultérieurement en ayant pris la précaution de faire une peu plus long que la cote finie à 716.

Après assemblage de ton feuillet tu arases les montants plus longs comme tu le ferais pour une porte.

Ce sera plus long en préparation et en collage mais quand même plus rapide que de le faire à la main.
Autre avantage la stabilité de ton montant qui sera une sorte de "trois plis".

Bon j'avais dit que c'était un peu ... Smile

Avec une petite image


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Aldiobois
Membres actifs

Hors ligne

Inscrit le: 19 Déc 2010
Messages: 129
Localisation: LE HAVRE
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 13 Mar 2011 - 18:38    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Loufoque, certainement pas mais pour 112 pièces cela risque d'être encore plus long car cela sous entend de réaliser d'abord 224 pièces (112 de 15mm d'épaisseur & 112 de 7mm) et de réaliser 112 collages pilpoil.


Merci pour l'idée, dans d'autres circonstances peut être...


Bien à toi
Alain
Revenir en haut
Aldiobois
Membres actifs

Hors ligne

Inscrit le: 19 Déc 2010
Messages: 129
Localisation: LE HAVRE
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 13 Mar 2011 - 18:39    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

ERRATUM
336 pièces au total.
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 13 Mar 2011 - 18:41    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Notre maître es défonceuse - Santé- a monté une défonceuse sur un berceau inclinable qui devrait pouvoir être adapté à ton cas de figure.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 13 Mar 2011 - 18:42    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Aldiobois a écrit:

ERRATUM
336 pièces au total.
Enfin, très beaucoup quoi !
Very Happy
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 13 Mar 2011 - 18:46    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Bon redevenons sérieux.
Même avec une défonceuse, il faudra regarder de près pour la profondeur de plongée.
Sinon, il faudra terminer le fond au ciseau.
Mais il en restera moins à faire et le ciseau pourra se guider sur les bords de la mortaise.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 13 Mar 2011 - 18:53    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Encore une idée.
Est-ce que tes tables croisées peuvent se démonter pour laisser place à un gabarit qui positionnerait ta pièce à 45° ?
Ou bien est-ce que la tête pourrait être surélevée ?
Si tu regardes dans les dossiers de notre site sous Gédéon, il a fait quelque chose de similaire.

Il faut aller dans Équipement d'atelier < Amélioration de machines existantes
Aller tout en bas de la page.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Dim 13 Mar 2011 - 19:00    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Bonjour Aldiobois


Dans la même situation et avec le même matériel, j'essaierais en premier lieu de réduire le problème des mortaises en limitant leur profondeur, ce qui réduirait les tenons d'autant dans la diagonale. Ensuite j'utiliserais une technique mixte tenon plus faux tenons afin de remplir efficacement la mortaise.


Cordialement
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 419
Localisation: Belgique
Masculin

MessagePosté le: Dim 13 Mar 2011 - 19:02    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Salut Aldiobois,

Tu ne peux vraiment pas employer des Lamellos ?
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 13 Mar 2011 - 19:04    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

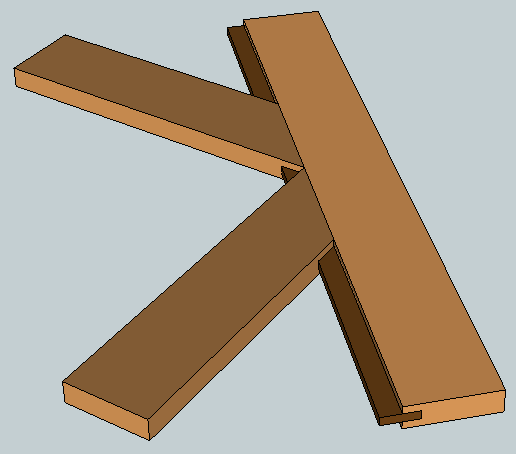

Oui, j'étais en train de penser à une solution rainure / languette qui serait bien plus facile et rapide à mettre en oeuvre.
Pour donner la solidité voulue on peut jouer sans problème sur la profondeur de la rainure et son épaisseur.
Mais si Aldiobois veut vraiment rester dans de traditionnel, je ne vois pas trop comment faire.



Le faux tenon serait aussi assez facile à mettre en oeuvre, tant dans les traverses à 45° que dans les montants du cadre.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Gérard


Hors ligne

Inscrit le: 27 Déc 2009
Messages: 73
Localisation: 70500 Montigny Lès Cherlieu
Masculin

MessagePosté le: Dim 13 Mar 2011 - 19:50    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Bonjour à tous,
avec la mortaiseuse B², il y aurait peut-être une possibilité.
On fixe normalement le bois à mortaiser sur le chariot.
Au lieu de se servir de la butée de profondeur habituelle, sur le chariot de translation on fixe une butée qui a des paliers de la forme de la mortaise triangulaire, et un doigt fixé sur le bloc moteur/méche vient en butée dessus et limite la plongée du bloc moteur/mèche.

Gérard
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 13 Mar 2011 - 20:00    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Bonsoir

Perso, j'utiliserais la Champytool 2, avec la déf en position verticale et sa petite table croisée.

Une butée de positionnement (fabriquée pour l'occasion) et 'roule ma poule', tant pour les mortaises que pour les tenons.



Enfin, je te souhaite bon courage pour 336 pièces !

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Dim 13 Mar 2011 - 20:15    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Bonsoir,


Eh ben ! vous n'êtes vraiment pas en forme ce dimanche soir... Laughing C'est pourtant facile... en copiant l'assemblage qu'utilisent les gens qui font des escaliers... Une B²... un tenon... et le tour est joué


Cordialement
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 13 Mar 2011 - 21:27    Sujet du message: BOITE A IDEES.... SVP Répondre en citant

Je me demande si j'ai bien compris le problème d'Aldiobois.
Ma B2 je ne l'utilise quasiment pas donc je n'ai pas trop de réflexes conditionnés avec cette machine.
J'ai compris qu'Aldiobois ne pouvait pas mettre son bois à 45° sur sa mortaiseuse permettant de plonger de la profondeur voulue.
????
Pour la technique des fabricants d'escaliers, là je ne vois pas bien.
Peux-tu être un peu plus explicite ?
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
