reproduire tracé d'angle sur table de sciage
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Outillage
Sujet précédent :: Sujet suivant
Auteur Message
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Mer 2 Fév 2011 - 13:10    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

bonjour,


J'ai amélioré ma table de sciage avec une planche que l'on pousse( guidée dans les rainures de la table, sur les sites anglais cela doit être un "sled").


Je voudrais poursuivre cette amélioration en pouvant faire des coupes angulaires.
Je me demande comment reproduire les angles sur cette planche avec si possible de la précision.
J'ai cherché avant de poster, et apparemment  il faudrait faire une rainure en cercle ( dont le centre du cercle serait le point de début de coupe ), sur laquelle un guide pourrait se déplacer.


Je me demande par contre comment, si vous l'avez fait , le faire . Avec un rapporteur, et en prolongeant les lignes d'angles, risque d'erreur ?
 A partir du début de la coupe, j'imagine ?


J'espère avoir été clair dans mes explications .


Bonne journée, à toutes et tous.
_________________
bonne journée (ou soirée)
Revenir en haut
Publicité






MessagePosté le: Mer 2 Fév 2011 - 13:10    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 960
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mer 2 Fév 2011 - 23:23    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Bonsoir

Perso, j'aime bien le principe suivant (limité à 80° de part et d'autre du centre, mais ça suffit).
L'axe de rotation est situé au centre du demi-disque.
Celui-ci peut être verrouillé sur la table, mais ça n'a pas d'intérêt pour toi. Il suffit que le tien coulisse dans sa rainure.
Ici, il est monté sur une table pour défonceuse, mais le principe est absolument identique pour une scie circulaire.

Pour le graduer, il faut recopier le prolongement d'un rapporteur sur la tranche du demi-disque (ou fabriquer une bande adhésive graduée...).

Attention toutefois à un détail important : Plus on met d'angle au bout de bois usiné, plus il est difficile de bien le maintenir en appui contre le guide à la main... L'idéal, c'est de rajouter un serre-joint pour le verrouiller en place.

Le schéma (0°, - 30° et + 45°):


Le vrai montage (idem) :


Si tu veux les plans, y'a pas de problème, mais il faudra sûrement les adapter à ta machine...

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
Gérald


Hors ligne

Inscrit le: 14 Fév 2010
Messages: 184
Localisation: seine-maritime
Masculin Poissons (20fev-20mar) 猴 Singe

MessagePosté le: Jeu 3 Fév 2011 - 03:10    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Bonjour,

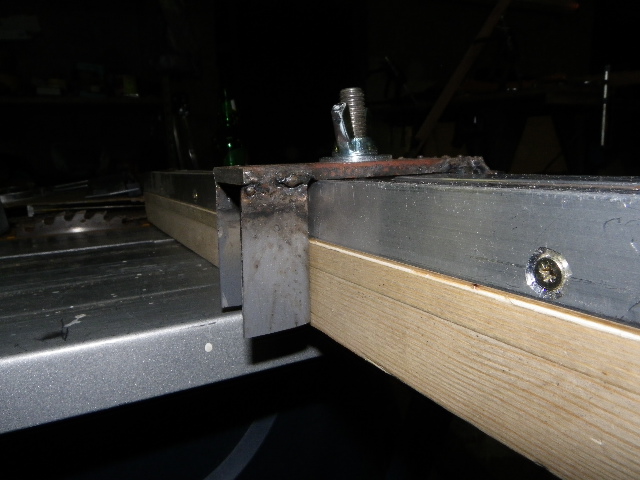

Sweex59, voici mon montage:



Des similitudes avec celui de Champy, mais j' ai fait un "petit chariot" mobile sur le dessus pour le maintien des pièces. ( ce montage est une pâle copie de celui de Diomdéa ).



L' esthétique n' est pas au rendez-vous mais l' efficacité oui.

Pour une imitation de rails j' ai utilisé de la cornière alu.

De même que Champy, si tu veux plus amples renseignement, à ton service.


Bien sincèrement   Gérald.
Revenir en haut
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Ven 4 Fév 2011 - 17:29    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

bonjour,


Désolé de vous répondre qu'aujourd'hui mais j'étais en déplacement.


Merci pour vos réponses , je vois mieux comment résoudre ce détail.
Je voulais prioritairement trouver un montage le plus juste possible, et cela me mets sur la voie.


Encore merci et bon week end.
_________________
bonne journée (ou soirée)
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 681
Localisation: Connaux (30)
Masculin

MessagePosté le: Ven 4 Fév 2011 - 19:54    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Moi j'ai reproduit le système de Champy (sur le site, dans techniques puis découpage),  mais en ne faisant que la moitié.
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Ven 4 Fév 2011 - 20:15    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Effectivement j'avais fouiné un peu sur les sites de référence, comme lescopeaux , et ce système est très bien.


Mais j'avais des doutes sur la précision en prolongeant les lignes du rapporteur , faire les rainures des deux côtés de la lame ou d'un seul côté..


Une question en passant, faut il mettre des presseurs horizontaux sur une table de sciage au delà de la lame, il me semble avoir lu qu'il ne fallait pas en mettre mais je ne sais plus pour quel machine (toupie, rabo dégo ou autre)


bonne soirée et encore merci .
_________________
bonne journée (ou soirée)
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 960
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 4 Fév 2011 - 23:05    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Bonsoir

Dans le cas d'une scie circulaire, des presseurs horizontaux me semblent être superflus et peut-être même gênants.
Il suffit normalement de glisser la pièce le long du guide parallèle pour assurer un bon écartement lors d'une coupe parallèle.
Si la machine est bien réglée, la lame n'a aucune raison d'écarter la pièce du guide.

Pour une coupe d'onglet, je te déconseille fortement de monter des presseurs horizontaux car, dans ce cas, le guide parallèle ne sert à rien. C'est la rainure de la table qui assure le rôle de guidage. Dans ce cas, à mon sens, le plus difficile, c'est d'assurer le verrouillage de la pièce contre le guide d'onglet, afin de respecter un angle de coupe constant et bien rectiligne. Parfois, ce n'est pas évident à faire, notamment lorsque la planche est peu épaisse, ou bien avec un grand panneau.

Ha ! J'allais oublier. Il vaut mieux avoir une seule rainure relativement serrée plutôt que deux trop laches. Sinon, ton guide va forcément se mettre légèrement de travers et se coincer à chaque coup.
Donc, je te conseille de n'en faire qu'une (pas à plus de 150 mm de la lame, si tu veux conserver une bonne précision angulaire).
En revanche, tu peux faire une rainure de chaque côté de la lame, même si j'ai du mal à comprendre à quoi celle qui est à l'opposé de la table te servira...


Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Sam 5 Fév 2011 - 14:25    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

bonjour,


Merci pour ces précisions, j'ai réussi à retrouver où il ne fallait pas mettre de presseur: c'est au dessus de la lumière de fraisage sur une défonceuse montée sous table, donc rien à voir avec ma scie.


Pour ce qui est du presseur horizontal, en fait je me suis aperçu qu'en sciant il m'arrive que cette planche dévie du guide, de quelques millimètres( alors que mon guide ne bouge pas d'un poil ). Je pense que c'est du à mon action lors de la poussée de la planche .
C'est pourquoi je voulait mettre des presseurs pour éviter cette déviation.( Je dois avoir un bras plus court que l'autre )


Pour les coupes d'onglet j'avais pensé mettre des sauterelles montées dans un rail alu, lui même intégré dans la table qui sert de chariot ( façon "crosscut sled", désolé mais je ne sais pas comment on dit en français) . Pour comme tu le dis éviter que ça bouge.


Merci et bon week end.
_________________
bonne journée (ou soirée)
Revenir en haut
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Sam 5 Fév 2011 - 16:33    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Bonjour,

Etant donné que tu as déjà réalisé ton Sled à l'américaine...
-Cette première vidéo montre la réalisation d'un guide de coupe avec extension et butées ainsi que repositionnement rapide d'angle. Il faut du bois, de la colle, quelques vis, écrous et des boutons de serrage.
-Cette seconde vidéo propose un guide pivotant avec guidage et butée en alu.
Tous deux devraient être adpaté à ta demande, normalement...

Cordialement
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Sam 5 Fév 2011 - 19:06    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

merci Whydi,
je connaissais ces vidéos et elles sont très intéressantes.
En effet you tube regorge de vidéo de ce type et ça permet d'avoir des idées.


Je vais essayer un mélange de tout ça et on verra bien le résultat.
Merci
_________________
bonne journée (ou soirée)
Revenir en haut
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Sam 5 Fév 2011 - 19:32    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Re,


Ah tu connaissais déjà ! J'aime beaucoup la première car les guides de son 'super-sled' sont réalisés à partir de presque rien. Que dire des perforations qui permettent le repositionnent à 45°, on ne peut vraiment pas faire plus simple. L'extension du guide et sa butée escamotable sont étonnants aussi. Il a probablement passé du temps pour réduire toutes ces idées à l'essentiel, même le gabarit à tenon de la vidéo précédente. Bien que je sois un adepte des machines de type européen avec chariot coulissant, je me verrais assez bien utiliser son 'super-sled'.


Cordialement
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Sam 5 Fév 2011 - 21:44    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

En ce qui me concerne le sled était plus adapté à ma table de sciage faite à partir d'une scie sous table, donc j'avais potassé avant de la faire. Il me donne entière satisfaction pour le moment dans sa version de base.( me reste à faire le guide coupe d'onglet, le carter plexis au dessus de la lame.



Sur le site suivant: http://lumberjocks.com, des exemples il y en a à la pelle, et d'autres trucs et transformations.


Si tu ne le connais pas , la visite vaut le coup d'oeil.


Au fait ton site est très intéressant également et très bien fait, je ne parle pas des dessins qui m'ont laissé sans voix.


bonne soirée
_________________
bonne journée (ou soirée)
Revenir en haut
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Dim 6 Fév 2011 - 13:02    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Bonjour,

Bien sûr je connais ce site depuis que JFT68 nous en a fourni l'adresse en Octobre dernier si ma mémoire est bonne et je vais le visiter assez régulièrement mais les habitudes d'outre atlantique pour travailler le bois sont finalement très éloignées des miennes et je ne resterai probablement qu'un spectateur passif. C'est le revers de la médaille quand on fait un site très spécialisé comme le mien : il n'est adapté qu'aux possesseurs de machines combinées à l'Européenne et encore, pas toutes.

Dans ton cas, c'est tout avantage car la foultitude de leurs idées sont tes solutions Smile !

Cordialement.
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
toor59


Hors ligne

Inscrit le: 05 Fév 2012
Messages: 1
Localisation: preseau59
Masculin Vierge (24aoû-22sep) 馬 Cheval

MessagePosté le: Dim 5 Fév 2012 - 16:21    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

Bonjour,

j' ai un projet de fabrication de table mais je ne trouve pas de rails de guidage,
pourriez-vous me communiquer un fournisseur s' il  vous plait.

Merci
Revenir en haut
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Dim 5 Fév 2012 - 16:49    Sujet du message: reproduire tracé d'angle sur table de sciage Répondre en citant

bonjour,


Cela dépend de ce que tu entend par rail de guidage ?
Moi j'utilise ceci (c'est comme les profilé bosch rexroth mais en beaucoup moins cher)
http://www.motedis.com/shop/profil----rainures/Profil--40-I-Typ/?XTCsid=ktc…
je suis passé par ce site et je n'ai eu aucun problème: livraison dans la semaine (de mémoire), emballage adequat.


il y a aussi ça:
http://www.trenois.com/fp.php?A=MAT002


n'hésite pas si ce n'est pas ce que tu cherches


bonne journée
