comment fabriquer gabarit pour faire un cylindre a la defonceuse


Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Outillage
Sujet précédent :: Sujet suivant
Auteur Message
mako11


Hors ligne

Inscrit le: 21 Jan 2011
Messages: 3
Localisation: carcassonne
Masculin Bélier (21mar-19avr)

MessagePosté le: Ven 21 Jan 2011 - 12:56    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

Bonjour

en bref je voudrai faire des pieds cylindriques a l'aide de ma defonceuse je sais qu'il existe un gabarit a realiser pour ca mais je sais pas comment le faire donc si vous avez des solutions pour ca je prends merci Okay
Revenir en haut
Publicité






MessagePosté le: Ven 21 Jan 2011 - 12:56    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 21 Jan 2011 - 15:18    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

Bonjour mako11

Avec une déf sous table, c'est assez facilement réalisable (bien que relativement périlleux et peu précis).
Si tu veux, je peux te fournir quelques vues de l'accessoire que je me suis fabriqué, mais qui n'est qu'un montage de substitution.

Avec une déf à la volée, ça ressemble plutôt à un numéro de cirque... Mr. Green

Au bilan, mieux vaut confier ce travail à quelqu'un qui possède un tour à bois.

Je te souhaite néanmoins bonne chance.

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
mako11


Hors ligne

Inscrit le: 21 Jan 2011
Messages: 3
Localisation: carcassonne
Masculin Bélier (21mar-19avr)

MessagePosté le: Ven 21 Jan 2011 - 15:44    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

merci pour ta reponse champy
si tu as des photos je suis preneur ...

merci
Okay
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 21 Jan 2011 - 16:38    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

Il y a sur le site, un dossier de Champy où il présente son montage

Choisir Équipements d'Atelier puis l'onglet machines spéciales
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 21 Jan 2011 - 16:47    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

Jean Marie avait adopté une autre méthode que je n'arrive pas à retrouver sur son site

Il utilisait une défonceuse, un gabarit et un râpe-carottes modifié.

Il me semble que Santé en avait fait un aussi à partir de ce dossier (Daniel, si tu nous lis)
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 21 Jan 2011 - 20:01    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

Voilà : un mail à Jean-Marie et il m'a gentiment fourni la réponse.

Voir ce lien

C'est sur cette page (à droite) : un tour peu orthodoxe
La photo est celle des pieds d'un meuble.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Ven 21 Jan 2011 - 21:51    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

bonsoir,


il existe un gabarit sur le bouquin de Bill HYLTON.
En résumé un caisson étroit. a Une extrémité une manivelle (qui te permettra de faire tourner ta pièce à usiner) à l'autre une vis double filetage pour fixer cette pièce.
La def , fixée sur une plaque de plexis à la largeur extérieur du caisson, vient sur le dessus du caisson en appui sur ce dernier.
J'ai essayé de t'expliquer mais c'est pas évident.


Envoie moi ton adresse par mail privé je t'enverrais des photocopies, ou peut être quelqu'un pourra te scanner le croquis.
bonne soirée
_________________
bonne journée (ou soirée)
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Ven 21 Jan 2011 - 22:57    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

Bonsoir à tous,
Je n'ai pas beaucoup suivi les forums de ces jours-ci!

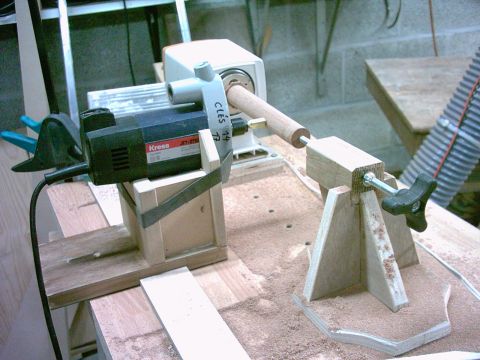

Voilà une photo de mon tour-râpe-carottes directement copié de celui de Jean-Marie.


Bonne soirée à tous
Santé
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 21 Jan 2011 - 23:27    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

Bonsoir

A chacun sa 'combine'... Mr. Green

Voici la mienne qui marche bien en appoint, mais dont on ne peut espérer ni la précision, ni l'ergonomie d'un véritable tour à bois.









Rien de bien sorcier...

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
mako11


Hors ligne

Inscrit le: 21 Jan 2011
Messages: 3
Localisation: carcassonne
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 22 Jan 2011 - 15:45    Sujet du message: comment fabriquer gabarit pour faire un cylindre a la defonceuse Répondre en citant

Merci a tous pour vois reponses ca ma donné plein d'idées je le realise et vous tiens a courant des avancements


merci
