MessagePosté le: Dim 9 Jan 2011 - 10:13    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Normalement l'incrustation de filets de cette dimension se fait en utilisant un genre de trusquin à lame.
Cette lame de métal a la largeur de ta rainure et est affûtée comme comme un racloir.
C'est à dire que l'on crée un léger fil que l'on rabat.
De cette façon on peut aussi faire ces rainures dans les courbes en s'appuyant sur le bord de la pièce.
Mais je pense que tu cherches quelque chose de plus "technologique" ?

Tu peux aller visionner cette vidéo US de 10mn qui montre cela très bien.
http://woodtreks.com/making-and-applying-decorative-string-inlay-woodworking/477/
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Dim 9 Jan 2011 - 10:13    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Gédéon
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 494
Localisation: Metz
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 9 Jan 2011 - 11:26    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Bonjour

une vidéo très intéressante, mais comme souvent en anglais, heureusement que les images parlent d'elles même
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site


Dernière édition par Gédéon le Dim 9 Jan 2011 - 11:45; édité 1 fois
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 9 Jan 2011 - 11:28    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

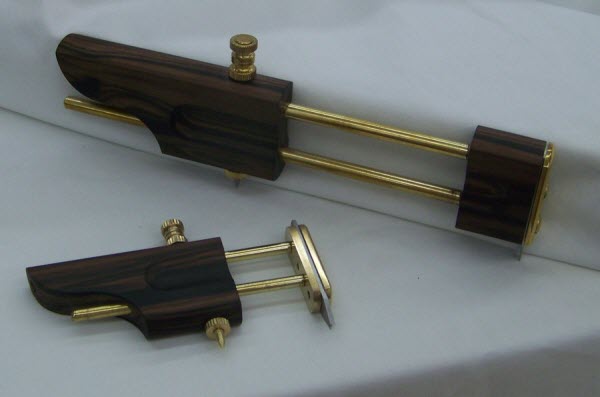

J'ai fini par retrouver sur mon ordinateur, les images des outils qui permettent de faire ces insertions pour les formes courbes.
C'est le principe du compas.
L'épaisseur de la lame du couteau définit la largeur de la rainure.
Il faut travailler les inserts de bois fin avec un rabot un peu particulier où c'est le bois qui bouge et le rabot reste fixe.
Ces outils sont appelés "Inlay tools"




_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 301
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 9 Jan 2011 - 11:43    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Jean-Franco, ton DD est rempli de merveilles.
Pense à en faire une sauvegarde !!!

Du coup, une recherche sur  "Inlay tools" m'a amené sur ce site : http://www.lie-nielsen.com/catalog.php?cat=549
Il y a même une vidéo
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 419
Localisation: Belgique
Masculin

MessagePosté le: Dim 9 Jan 2011 - 12:06    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Bonjour à tous,

Je ne comprends pas comment fonctionne le dernier outil, celui qui a une forme rectangulaire
Qui peut m'expliquer ?

Bon dimanche à tous
Santé
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 301
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 9 Jan 2011 - 12:12    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Daniel,

As-tu regardé la vidéo signalée par Jean-Franco ?

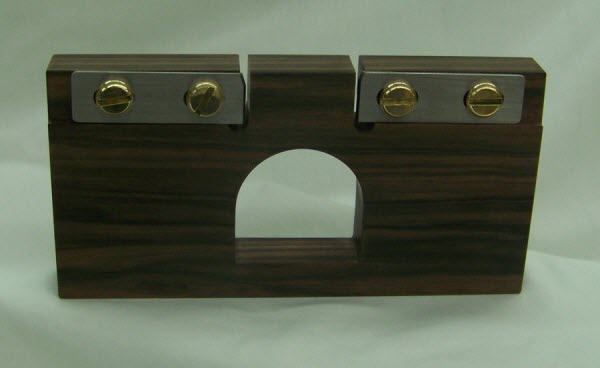

Le dernier outil en photo est un rabot qui permet de mettre ses filets maison à la bonne épaisseur.
L'outil est fixe, c'est le filet qui passe dedans.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Gédéon
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 494
Localisation: Metz
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 9 Jan 2011 - 12:12    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Daniel, on le voit très bien dans la vidéo, en gros c'est un rabot fixe a filets
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 9 Jan 2011 - 13:33    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Citation:
Jean-Franco, ton DD est rempli de merveilles.
Pense à en faire une sauvegarde !!!


Oui, pour ça c'est fait. Mais ce qu'il reste à faire c'est de bien classer toutes ces images et documents que je récupère depuis des année au fil de mes pérégrinations sur Internet. J'en ai des milliers !
Je suis très content quand elles peuvent servir à quelqu'un.
Ces photos là n'étaient pas classées au bon endroit.
En tout cas pas là où je pensais les trouver.
Surtout que je classe les documents tantôt en français tantôt en anglais en fonction du sujet.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 9 Jan 2011 - 14:26    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

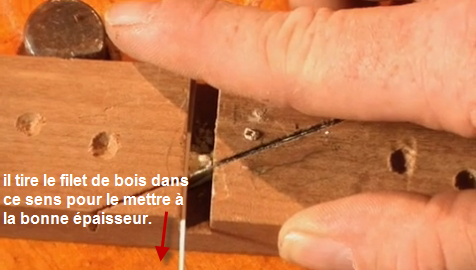

Daniel, j'ai extrait une image de la vidéo pour te montrer.

De plus mais c'est dit dans la présentation, il oriente la lame de son rabot de telle sorte que le filet ait une forme un peu en biseau pour bien serrer lorsqu'il insère le filet dans la rainure.

Encore un truc où il faut savoir affûter ! Mad


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 419
Localisation: Belgique
Masculin

MessagePosté le: Dim 9 Jan 2011 - 14:51    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Merci Jean-Franco je n'ai effectivement pas vu la vidéo, ma connection est tellement minable que je n'arrive pas à voir une vidéo (quand ça ne se coupe pas !)
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 9 Jan 2011 - 16:17    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

je viens de retrouver aussi le lien vers un blog de lumberjocks.com (déjà signalé),
où quelqu'un a fait un pas à pas en cinq parties montrant comment il s'est construit ces outils lui-même.
J'en avais fait un PDF, qu'il me faut retrouver ... Embarassed

http://lumberjocks.com/Jon3/blog/9948

http://lumberjocks.com/Jon3/blog/9956

http://lumberjocks.com/Jon3/blog/9972

http://lumberjocks.com/Jon3/blog/10014

http://lumberjocks.com/Jon3/blog/10015
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 9 Jan 2011 - 16:40    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

@ Champy,
je me rends compte que j'ai peut-être fait dériver ton fil initial en répondant avec ces infos pour l'incrustation.
Tu peux - si tu le veux - en faire un sujet à part.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 419
Localisation: Belgique
Masculin

MessagePosté le: Dim 9 Jan 2011 - 18:28    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Merci pour ces adresses

Même si je n'ai pas l'intention de fabriquer ces outils, quelle leçon de précision et de propreté dans le travail ! Super !
Faudra que j'en prenne de la graine !

Santé
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 9 Jan 2011 - 23:47    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Non problem, JF, toute technique ou information est toujours bonne à prendre.
En plus, c'est le genre de truc que je recherche actuellement. Ca tombe donc plutôt bien.
N'hésites surtout pas à nous régaler avec ta doc, même si le sujet initial dérive un peu.

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
Raon
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 257
Localisation: Dijon et Raon s/Plaine
Masculin Vierge (24aoû-22sep)

MessagePosté le: Lun 10 Jan 2011 - 01:07    Sujet du message: Fabrication et inscrustation de filets Répondre en citant

Bonsoir à tous,

Jean Franco, tu t'incruste dans le sujet sur l'incrustation !!!
