gabarit pour plinthes
Goto page: 1, 2  >

Post new topic   Reply to topic    Forum Association Les Copeaux Forum Index -> Forum public (associatif) -> Sujets libres -> Outillage
Previous topic :: Next topic
Author Message
bernilitalien
Membres actifs

Offline

Joined: 08 Oct 2010
Posts: 137
Localisation: Sancey le Grand
Masculin Poissons (20fev-20mar)

PostPosted: Tue 4 Jan 2011 - 16:37    Post subject: gabarit pour plinthes Reply with quote

mes plinthes sont de section trapézoïdales rectangle

quelqu'un s'est-il déjà inventé un gabarit pour tailler des plinthes en angle sortant et en angle rentrant.
avec quoi taillez vous à 45°; moi j'ai une scie sauteuse, une circulaire et 1 circulaire sous table.

je n'ai pas de scie à onglet (le père noël est déjà passé)
merci de vos réponses (plan sketchup accepté!)

et meilleurs vœux pour 2011 (nous pouvons le faire tout le mois de janvier!!)
_________________
jamais eu si peu de temps que depuis que je ne travaille plus
Back to top
Publicité






PostPosted: Tue 4 Jan 2011 - 16:37    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Gédéon
Membres actifs

Offline

Joined: 16 Nov 2009
Posts: 499
Localisation: Metz
Masculin Balance (23sep-22oct)

PostPosted: Tue 4 Jan 2011 - 17:27    Post subject: gabarit pour plinthes Reply with quote

bonjour

 il me semble que la totalité de la coupe ne se fait pas a 45° uniquement le haut là ou il y a un arrondie, mais si j'ai bien lu ce n'est pas le cas de tes plinthes
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
bernilitalien
Membres actifs

Offline

Joined: 08 Oct 2010
Posts: 137
Localisation: Sancey le Grand
Masculin Poissons (20fev-20mar)

PostPosted: Tue 4 Jan 2011 - 17:53    Post subject: gabarit pour plinthes Reply with quote

en réalité les plinthes sont arrondies sur l'arête supérieure, et la bas est une lèvre de 2mm de large voir image
_________________
jamais eu si peu de temps que depuis que je ne travaille plus
Back to top
bernilitalien
Membres actifs

Offline

Joined: 08 Oct 2010
Posts: 137
Localisation: Sancey le Grand
Masculin Poissons (20fev-20mar)

PostPosted: Tue 4 Jan 2011 - 17:55    Post subject: gabarit pour plinthes Reply with quote

oups je me suis trompé de bouton envoyer! voici l'image de la section de la plinthe
_________________
jamais eu si peu de temps que depuis que je ne travaille plus
Back to top
Gédéon
Membres actifs

Offline

Joined: 16 Nov 2009
Posts: 499
Localisation: Metz
Masculin Balance (23sep-22oct)

PostPosted: Tue 4 Jan 2011 - 18:10    Post subject: gabarit pour plinthes Reply with quote

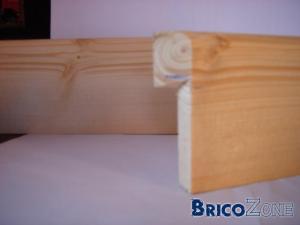

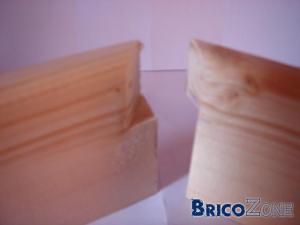

voilà a ce que pensais



_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
bernilitalien
Membres actifs

Offline

Joined: 08 Oct 2010
Posts: 137
Localisation: Sancey le Grand
Masculin Poissons (20fev-20mar)

PostPosted: Tue 4 Jan 2011 - 18:23    Post subject: gabarit pour plinthes Reply with quote

voici mon idée pour le premier gabarit sketchup V7, mais j'ai des difficultés pour l'autre
_________________
jamais eu si peu de temps que depuis que je ne travaille plus
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,036
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Tue 4 Jan 2011 - 19:41    Post subject: gabarit pour plinthes Reply with quote

Bernard, il me semble que ton fichier Su est au format SU Version 8
Impossible à ouvrir chez moi : j'en suis à la version 7
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
Gédéon
Membres actifs

Offline

Joined: 16 Nov 2009
Posts: 499
Localisation: Metz
Masculin Balance (23sep-22oct)

PostPosted: Tue 4 Jan 2011 - 19:54    Post subject: gabarit pour plinthes Reply with quote

Bernard
 nous sommes en 2011 et la version officiel est la 8 Mort de Rire
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
jft68
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

PostPosted: Tue 4 Jan 2011 - 22:52    Post subject: gabarit pour plinthes Reply with quote

voici l'image de Bernitalien



Pour faciliter la coupe c'est OK, mais es-tu sûr que tes murs sont bien à 90° ?
Sinon, ce gabarit ne t'apportera pas grand chose. Soit l'angle du mur sera > 90° et ça bâillera,
soit il est < 90° et là il faudra utiliser la râpe.

La méthode en images préconisée par Gédéon est celle qui est le plus utilisée et donne les meilleurs résultats.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
lemplus


Offline

Joined: 19 Jan 2010
Posts: 209
Localisation: Corbreuse
Masculin

PostPosted: Tue 4 Jan 2011 - 23:07    Post subject: gabarit pour plinthes Reply with quote

bonsoir Bernilitalien,

quelques clichés de ton gabarit :



Tu as prévu d'utiliser ce gabarit avec une scie sauteuse ? c'est bien ça ?
Pour ma part, je ne suis jamais parvenu à faire une coupe droite en guidant une scie sauteuse le long d'une règle.

De plus, je pense que le trait de coup ne sera pas net.

Je lis que tu possèdes une scie sur table. Sa lame ne s'incline pas jusqu'à 45° ? et celle de ta scie circulaire portative non plus ?


S'agit-il d'une plinthe en bois brut ou déjà peinte ou même recouverte ? (je n'arrive pas à le voir sur la photo)

Et quelle est ta deuxième idée de gabarit ?

Lemplus
Back to top
lemplus


Offline

Joined: 19 Jan 2010
Posts: 209
Localisation: Corbreuse
Masculin

PostPosted: Tue 4 Jan 2011 - 23:08    Post subject: gabarit pour plinthes Reply with quote

Embarassed
Pardon jft68, j'étais mon rapide que toi pour les clichés...

Lemplus
Back to top
jft68
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 1,735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

PostPosted: Tue 4 Jan 2011 - 23:11    Post subject: gabarit pour plinthes Reply with quote

yapaproblem Okay
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Back to top
Visit poster’s website
bernilitalien
Membres actifs

Offline

Joined: 08 Oct 2010
Posts: 137
Localisation: Sancey le Grand
Masculin Poissons (20fev-20mar)

PostPosted: Wed 5 Jan 2011 - 14:12    Post subject: gabarit pour plinthes Reply with quote

merci pour vos réponses.
au sujet des versions sketchup en définitive quelle est celle qui doit être utilisée, par ce qu'il devient problématique de sauvegarder en V7 qui passe automatiquement en V8 dés qu'elle est ouverte!
pour les outils à utiliser, j'ai choisi la scie sauteuse car c'est très fastidieux avec la scie circulaire qui n'est pas symétrique (la distance bord de semelle-bord de lame est différente selon que l'on utilise l'angle aigu ou l'angle obtus (45° ou 135°) et cela devient pénible de régler la butée sur laquelle il faut coulisser.
pour le second gabarit à faire c'est celui des angles sortant, mes plinthes n'étant pas symétriques sur l'axe vertical (voir photo de début de sujet.
voici quelques images de ce que je pense faire.
image 1
image 2
image 3
image 4
_________________
jamais eu si peu de temps que depuis que je ne travaille plus
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,036
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Wed 5 Jan 2011 - 15:00    Post subject: gabarit pour plinthes Reply with quote

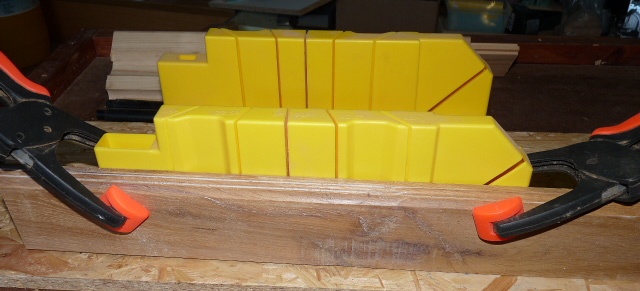

Tu peux aussi utiliser une boite à onglets.

Certes, elles sont souvent pas assez hautes pour couper des plinthes, mais tu t'en sors grâce à une astuce.

Ta boite à onglets est posée (ou vissée si tu le souhaites) sur un morceau de bois.
La plinthe est mise à l'extérieur de la boite et bridée sur cette boite.
Tu scies jusqu'à fond de boite
Ensuite, tu peux mettre la plinthe dans la boite pour finir la découpe.

Une photo vaut mieux que de longues explications.

_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
bernilitalien
Membres actifs

Offline

Joined: 08 Oct 2010
Posts: 137
Localisation: Sancey le Grand
Masculin Poissons (20fev-20mar)

PostPosted: Wed 5 Jan 2011 - 20:30    Post subject: gabarit pour plinthes Reply with quote

eh bien voilà une solution qu'elle est simple!
merci
_________________
jamais eu si peu de temps que depuis que je ne travaille plus
Back to top
