MessagePosté le: Jeu 9 Déc 2010 - 14:04    Sujet du message: modif de mon atelier Répondre en citant

 pas de problème Fabrice a l'année prochaine, et bien il avance ton atelier bravo,  tu vas en passer des heures dans ton jolie labo, on attends les photos des réalisations
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 9 Déc 2010 - 14:04    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
kanaber


Hors ligne

Inscrit le: 04 Juin 2010
Messages: 154
Localisation: 29
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 9 Déc 2010 - 14:35    Sujet du message: modif de mon atelier Répondre en citant

Très bon Fabrice, tu y vois déjà un peu plus clair maintenant.

Citation:
Je veux juste me faire des tiroirs et portes et savoir quelles sont les techniques.


Il n'y a pas pas de techniques "types", tout dépends de ce que tu veux ranger dans ce bas d'établi, tiroirs pour ranger, fraises de toupies, de défonceuses ou autres petits outils?

Quand aux portes? Que penses-tu ranger derrière celles-ci? Ton électro-portatif si je me souviens bien? Perso. une photo de plus près (de chaque "caisson") m'aurait aidée... À toi de voir!
Merci..

À +...

Cdlt,

kanaber.
_________________
Trugarez, Kenavo, ken ar wech all.
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 303
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 9 Déc 2010 - 16:22    Sujet du message: modif de mon atelier Répondre en citant

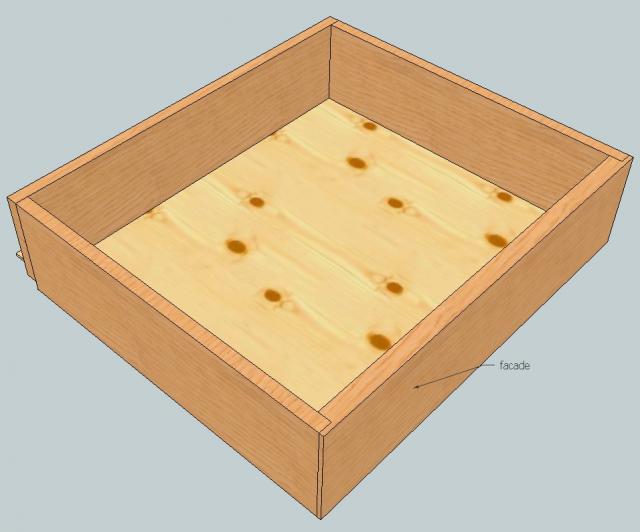

Voici une méthode simple pour fabriquer des tiroirs



La façade est plus épaisse que les côtés et la partie arrière
Tu réalises des rainures dans la façade et sur les côtés.
Ces rainures sont destinées à recevoir ce que tu utiliseras pour faire le fond de ton tiroir.
La partie arrière du tiroir est moins haute : elle se fixe sur les côtés du tiroir et sur le fond



EDIT : j'ai oublié de signaler la feuillure à réaliser sur la façade.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
kanaber


Hors ligne

Inscrit le: 04 Juin 2010
Messages: 154
Localisation: 29
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 9 Déc 2010 - 17:31    Sujet du message: modif de mon atelier Répondre en citant

AH! Les logiciels de dessins! C'est ce qui me manque!


Merci Bernard, manque que la rainure sur le côté pour en faire un simple tiroir sans coulisses métalliques (ou à roulements si tu préfères).

@micalement,

kanaber.
_________________
Trugarez, Kenavo, ken ar wech all.
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 303
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 9 Déc 2010 - 17:38    Sujet du message: modif de mon atelier Répondre en citant

On peut très bien poser le tiroir sur des coulisses en bois.

Si on veut utiliser des coulisses à roulements, il en existe aussi qui se fixent sur le fond d'un tiroir
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
fabrice57


Hors ligne

Inscrit le: 30 Nov 2010
Messages: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 9 Déc 2010 - 22:26    Sujet du message: modif de mon atelier Répondre en citant

bonsoir

merci pour toutes ces infos

cet incroyable la vitesse a la quel vous répondez

et la quel lenteur je vous répond ^^

maintenant j'y voie plus claire
Revenir en haut
Visiter le site web du posteur MSN
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Jeu 9 Déc 2010 - 22:58    Sujet du message: modif de mon atelier Répondre en citant

Bonsoir

Perso, j'ai mis des coulisses de tiroir à roulettes que j'avais en stock. Mais si c'était à refaire, je monterais de bêtes glissières plates, en bois, sans roues ni billes.
En effet, si on ne ferme pas bien le tiroir quand on bricole (ce qui arrive assez souvent...), non seulement il tombe de la sciure et des copeaux dedans, mais aussi dans les glissières.
Alors, ça coince...
Avec de simples taquets en bois, c'est 'auto-nettoyant' ! Mr. Green

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
fabrice57


Hors ligne

Inscrit le: 30 Nov 2010
Messages: 91
Localisation: moselle,Metz
Masculin Balance (23sep-22oct)

MessagePosté le: Ven 10 Déc 2010 - 00:39    Sujet du message: modif de mon atelier Répondre en citant

je penser effectivement faire comme ca
de simple baguettes de bois dans le quel coulisse le tiroir
comme a l'ancienne
Revenir en haut
Visiter le site web du posteur MSN
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Sam 11 Déc 2010 - 11:00    Sujet du message: modif de mon atelier Répondre en citant

Bonjour,
pour revenir sur les dessins de Bernard, je fais les mêmes feuillures sur la face avant et l'arrière du tiroir.
Je les usine d'ailleurs en même temps.
L'arrière du tiroir est bien sûr moins haut puisqu'il repose sur le fond coulissant.
Faire des tiroirs ainsi va très très vite.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Raon
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 257
Localisation: Dijon et Raon s/Plaine
Masculin Vierge (24aoû-22sep)

MessagePosté le: Sam 4 Fév 2012 - 17:07    Sujet du message: modif de mon atelier Répondre en citant

Bonjour à tous,

Fabrice, il est magnifique ton établi. Pour protéger le plateau, je ferais un "chapeau" avec une feuille de contre-plaqué de 15 avec des retombées périphériques. C'est moins frustrant de faire maladroitement des marques d'usinages malencontreuses.
En plus cela épaissi le plateau.

A+ Raon
_________________
On gagne du temps à bien faire les choses...
