MessagePosté le: Sam 16 Fév 2019 - 18:01    Sujet du message: "Kécéça" Répondre en citant

Bonjour à toutes et à tous,

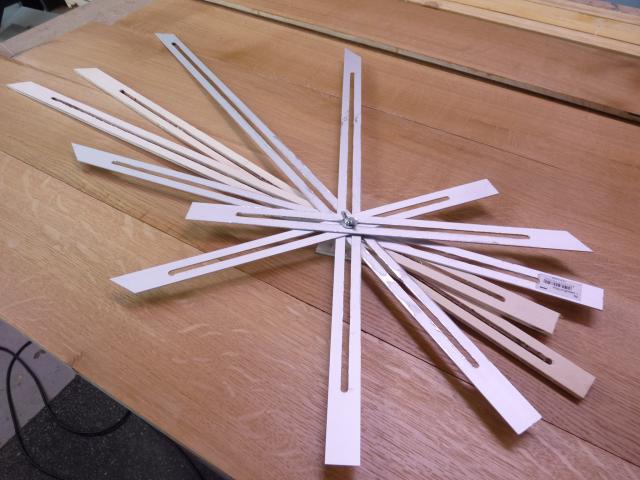

Pour des travaux, je me suis fabriqué ceci :


Mais quel est est l'utilité de cet objet (et peut-être son nom) ?
Certaines branches sont en aluminium et d'autres en CP : c'est juste que ça va plus vite à fabriquer dans du CP et que je n'avais plus de barre d'aluminium à la maison.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Sam 16 Fév 2019 - 18:01    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 218
Localisation: Lille (banlieue) 59
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 16 Fév 2019 - 19:18    Sujet du message: "Kécéça" Répondre en citant

Bonjour Bernard
À tout hasard
Pour mesurer les diagonales d'un quadrilatère, pour vérifier que l'on a 4 angles droits. On associe 2 branches suivant la longueur des diagonales. Je ne connais pas son nom
Francis
_________________
Quand on veut. On peut
Revenir en haut
Gilles Gauthier


Hors ligne

Inscrit le: 27 Jan 2010
Messages: 114
Localisation: F 07200
Masculin

MessagePosté le: Sam 16 Fév 2019 - 19:41    Sujet du message: "Kécéça" Répondre en citant

Bonjour Bernard,


En métal,j'ai des jeux de fausse-équerre qui ressemblent à ça.
Accessoires que j'ai souvent utilisés pour le traçage et épure en taille pierre (jambages cintres,clés de linteaux entre autres )


Cordialement
_________________
Distributeur enduits minéraux,sols coulés colorés,enduits spéciaux ambiance humide.
Adjuvants,produits techniques d'étanchéité,de cuvelage,de nettoyage et de traitement de surface.
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 944
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 16 Fév 2019 - 22:15    Sujet du message: "Kécéça" Répondre en citant

Bonsoir,

Gilles tu es sur la bonne voie.
Un indice pour Francis

_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Georges


Hors ligne

Inscrit le: 29 Mar 2013
Messages: 56
Localisation: Froeningen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Dim 17 Fév 2019 - 19:29    Sujet du message: "Kécéça" Répondre en citant

Salut à tous


A mon avis c'est pour prendre toutes les côtes pour pour habiller les marches d'un escalier 1/4 ou 2/4 tournant par exemple.
Je pense être sur la bonne voie.
_________________
A Bientôt
Amicalement
Georges
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 944
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 17 Fév 2019 - 22:23    Sujet du message: "Kécéça" Répondre en citant

Georges a écrit:

A mon avis c'est pour prendre toutes les côtes pour pour habiller les marches d'un escalier 1/4 ou 2/4 tournant par exemple.
Je pense être sur la bonne voie.


Oui, c'est tout à fait ça.
Demain, je posterai quelques photos complémentaires.
J'ai déjà vu le nom de marchigraphe pour cet "outil"

Ce genre de système doit aussi être utilisé dans d'autres situations (voir la réponse de Gilles)
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
kastyvar


Hors ligne

Inscrit le: 19 Aoû 2018
Messages: 91
Localisation: Régusse (Haut-Var)
Féminin Verseau (20jan-19fev) 羊 Chèvre

MessagePosté le: Dim 17 Fév 2019 - 22:53    Sujet du message: "Kécéça" Répondre en citant

Il est fort, Georges  Mr. Green Bravo !!!
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 944
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Lun 18 Fév 2019 - 09:22    Sujet du message: "Kécéça" Répondre en citant

Bonjour à tous,

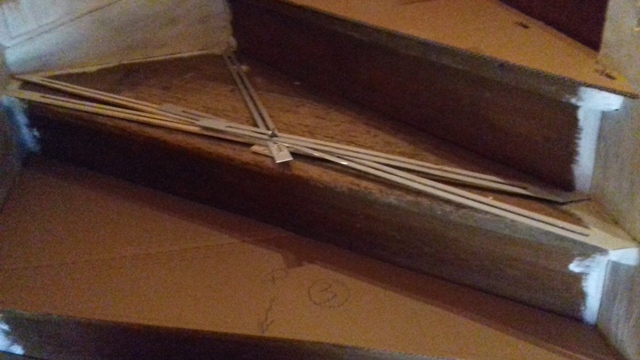

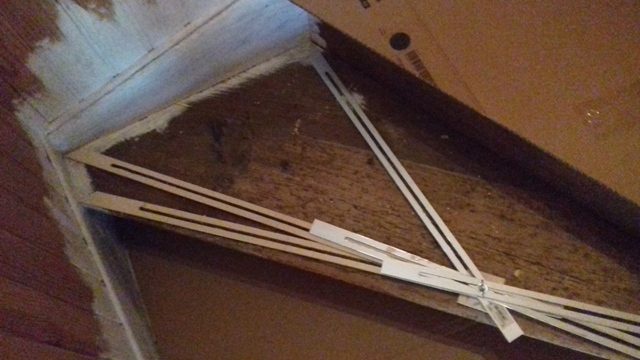

Quelques photos supplémentaires :



_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 944
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Lun 18 Fév 2019 - 09:30    Sujet du message: "Kécéça" Répondre en citant

Parti trop vite.

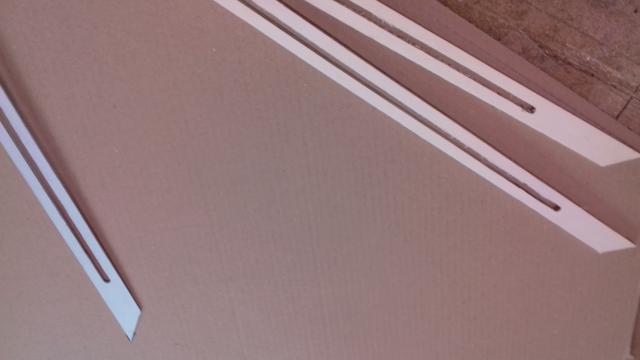

Ensuite réalisation d'un "patron" qui sera essayé. On peut en voir sur les photos précédentes

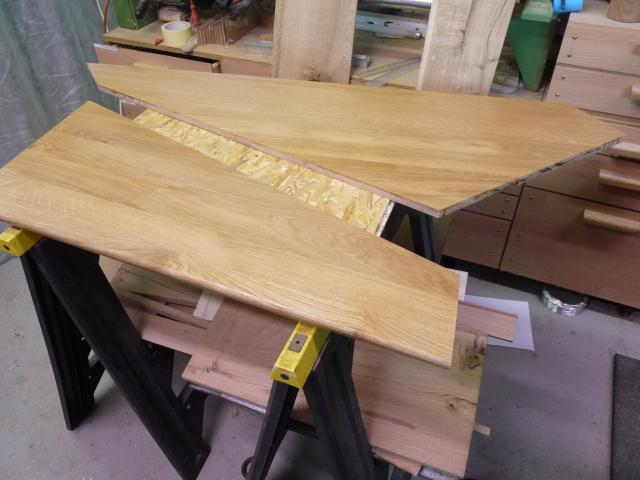

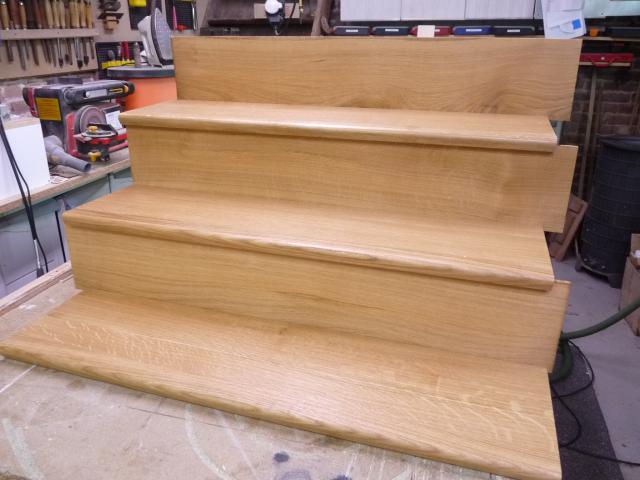

Le principe de l'habillage (marches droites en équilibre instable dans l'atelier)

_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Gilles Gauthier


Hors ligne

Inscrit le: 27 Jan 2010
Messages: 114
Localisation: F 07200
Masculin

MessagePosté le: Lun 18 Fév 2019 - 10:07    Sujet du message: "Kécéça" Répondre en citant

Bonjour,


Effectivement,tous les paramètres sont ainsi pris dans leur ensemble (angles sortants,rentrants,largeurs,longueurs...)


Et moi qui ai, pendant plus de 40 ans,utilisé la fausse équerre basique pour des traçages dans le monde minéral !
Merci,Bernard,pour ce partage.


Cordialement
_________________
Distributeur enduits minéraux,sols coulés colorés,enduits spéciaux ambiance humide.
Adjuvants,produits techniques d'étanchéité,de cuvelage,de nettoyage et de traitement de surface.
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 944
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Lun 18 Fév 2019 - 11:03    Sujet du message: "Kécéça" Répondre en citant

Tu sais Gilles, je me suis contenté de fabriquer et de présenter quelque chose qui existe et que j'avais vu dans un magasin.
Avec une de nos filles, on regardait ce que proposaient certaines enseignes pour rénover son escalier et c'est là que j'ai vu ce "bidule" qu'un des magasins prêtait en cas d'achat de leurs produits.
Chez elle, c'était un escalier droit (cf dossier sur le site), donc, je n'en ai pas eu besoin.

Comme l'escalier que je suis en train de recouvrir est balancé, j'ai dû m'en fabriquer un.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
kastyvar


Hors ligne

Inscrit le: 19 Aoû 2018
Messages: 91
Localisation: Régusse (Haut-Var)
Féminin Verseau (20jan-19fev) 羊 Chèvre

MessagePosté le: Lun 18 Fév 2019 - 11:04    Sujet du message: "Kécéça" Répondre en citant

Très rusé cet outil… Bravo et merci pour les photos...
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 218
Localisation: Lille (banlieue) 59
Masculin Bélier (21mar-19avr)

MessagePosté le: Lun 18 Fév 2019 - 23:59    Sujet du message: "Kécéça" Répondre en citant

Bonjour à tous
Très astucieux et pratique.
Ton "marchigraphe" m'intéresse. À vu de nez la largeur d'un élément est de 20mm, rainure de 6mm. Peux tu me dire les 7 longueurs STP.
Merci d'avance
Francis

_________________
Quand on veut. On peut
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 944
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 19 Fév 2019 - 09:54    Sujet du message: "Kécéça" Répondre en citant

Bonjour Francis,

Oui, c'est bien du 20 mm avec une rainure de 6 mm.
Dans le commerce, il y a 2 longueurs de 40, 60, 80 et 100 cm
Je me suis limité à 80 cm, mais en en faisant davantage de cette longueur

J'ai rainuré à la défonceuse, c'est assez long dans l'aluminium car ça fond et ça colle sur la fraise.
Ça va très vite dans du CP
Il faudrait essayer dans du plat en PVC. Même si c'est souple, c'est destiné à être posé à plat.

Voici comment j'ai procédé :

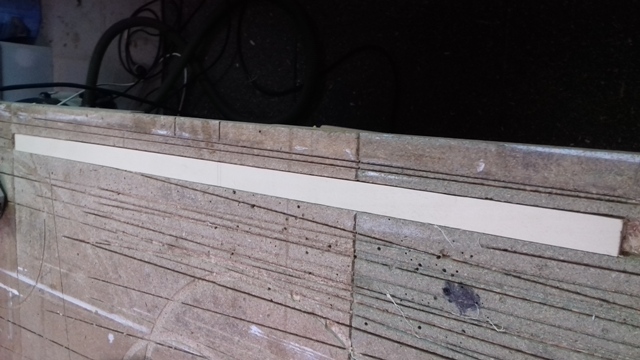

Mon établi est recouvert d'un panneau d'aggloméré.
Le bord du panneau sert de guide latéral.
Dans ce panneau, je fais une rainure de 20 mm et plus profonde que l'épaisseur de la lame (important pour de l'alu car en fraisant des bavures apparaissent et viennent rayer la semelle Embarassed Embarassed )
Le plat est inséré dans cette rainure. Pour l'aluminium, une vis bloque le début et l'extrémité de la lame.
Pour le CP, ce n'est pas forcément utile.

Voilà, tu sais tout.
Il n'y a plus qu'à...
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 944
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 19 Fév 2019 - 09:57    Sujet du message: "Kécéça" Répondre en citant

Oubli :
