MessagePosté le: Mar 15 Mai 2018 - 11:27    Sujet du message: Kikaça ??? Répondre en citant

Bonjour à tous,

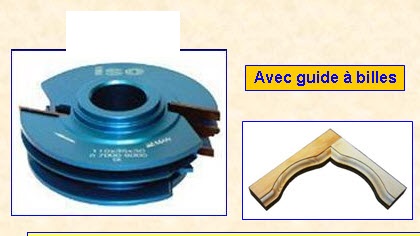

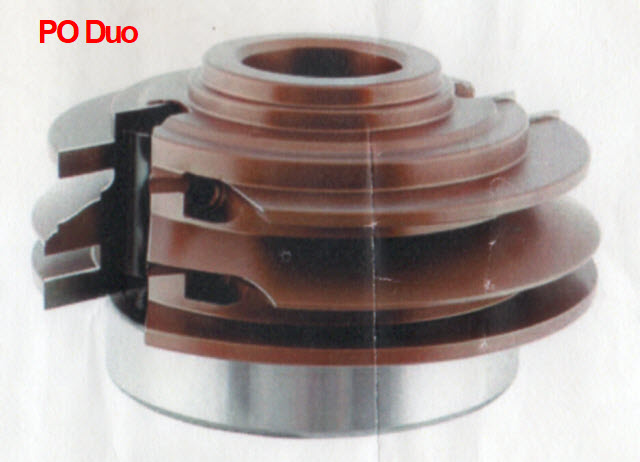

Qui aurait la documentation sur ce type de PO (profil/contre profil) muni de son roulement à billes ?



Remarque : je sais l'utiliser sans son guide à billes. C'est l'utilisation de ce guide à billes pour des pièces curvilignes qui me pose problème.
Je crois que HMDiffusion avait fait une doc que j'aurai dû récupérer avant sa fermeture.

Merci
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)


Dernière édition par BernardLimont le Sam 28 Juil 2018 - 07:29; édité 1 fois
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 15 Mai 2018 - 11:27    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 172
Localisation: Lille (banlieue) 59
Masculin Bélier (21mar-19avr)

MessagePosté le: Mer 16 Mai 2018 - 00:05    Sujet du message: Kikaça ??? Répondre en citant

Bonjour à tous
Je ne possède pas cet outil. Mais qu'est ce qui te pose problème avec le guide à bille?
Francis
_________________
Quand on veut. On peut
Revenir en haut
Nico31
Membres actifs

Hors ligne

Inscrit le: 14 Nov 2012
Messages: 356
Localisation: Toulouse
Masculin Capricorne (22déc-19jan)

MessagePosté le: Mer 16 Mai 2018 - 10:27    Sujet du message: Kikaça ??? Répondre en citant

Bonjour,

https://www.priceminister.com/offer/buy/2720918483/bien-utiliser-sa-toupie-…

@+
Nicolas
_________________
http://www.lurem.org : Documentation, Bonnes adresses...
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 775
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 16 Mai 2018 - 13:16    Sujet du message: Kikaça ??? Répondre en citant

Bonjour,

Je possède les bouquins de B. Meyer et j'ai déjà fait du chantournage ainsi que du P/CP mais pas avec cet outil "Duo".
J'ai aussi déjà utilisé cet outil pour du rectiligne.

Je vais m'en sortir car je possède une toupie qui permet d'inverser le sens de rotation.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 775
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 25 Juil 2018 - 09:08    Sujet du message: Kikaça ??? Répondre en citant

Coucou,

J'avais promis de revenir sur cette question.
Je vais le faire avec plusieurs posts.

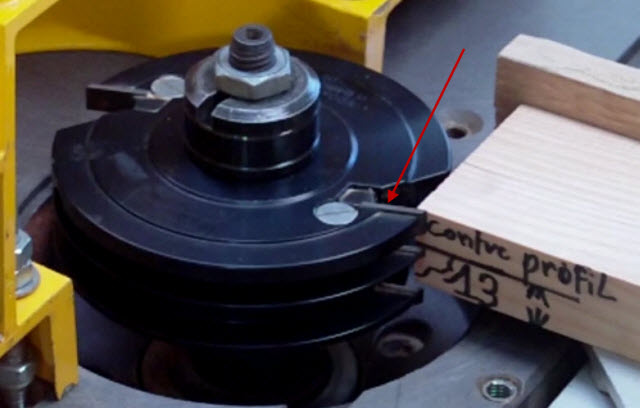

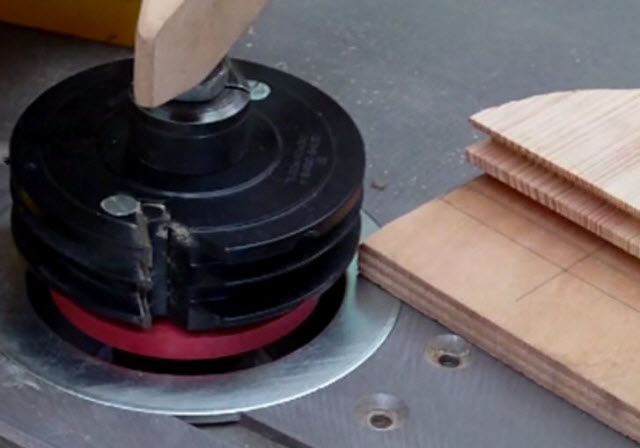

Voici le porte outils DUO utilisé par Eric Graffin lors d'une démonstration près de chez moi.

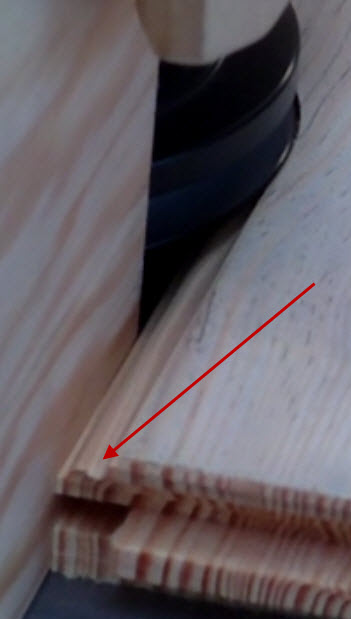

On remarquera que le CP se fait avec le haut de l'outil et donc le profil avec sa partie basse.
Pour le CP, on travaille avec parement sur table.
Pour le profil, c'est contre parement sur table.

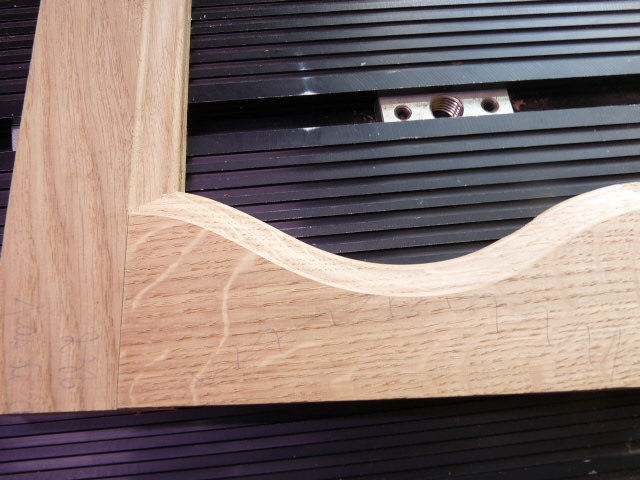

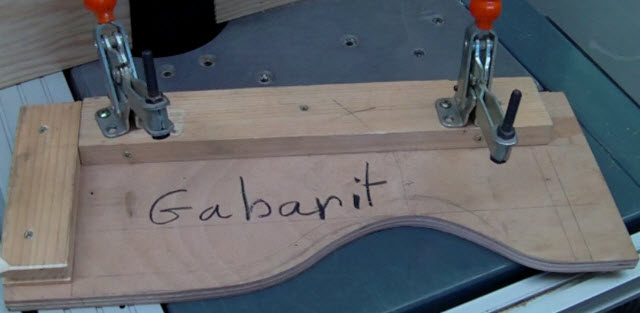

Pour réaliser un profil chantourné, il utilise un gabarit ainsi qu'un roulement à billes de diamètre approprié.










_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 775
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 25 Juil 2018 - 09:10    Sujet du message: Kikaça ??? Répondre en citant

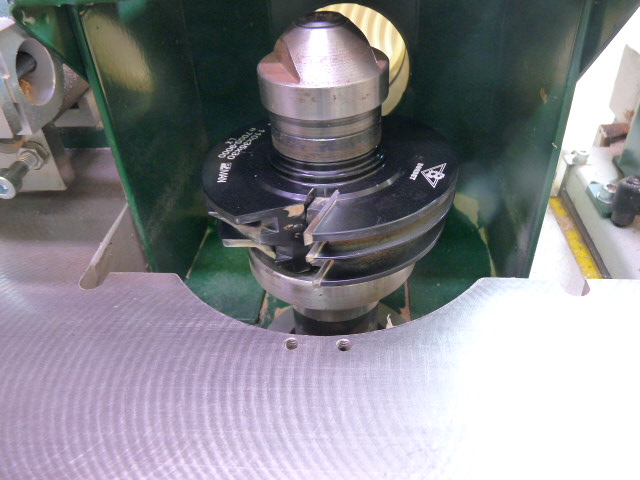

Voici le mien.
Il est livré avec son roulement à billes ad'hoc.

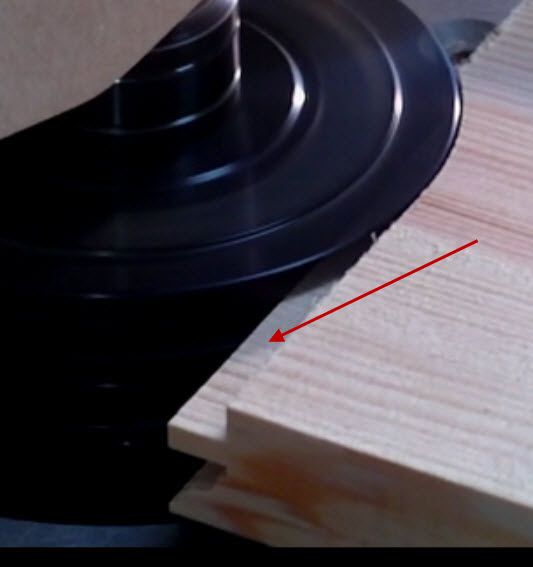

Mais le CP est en bas et le profil est en haut.

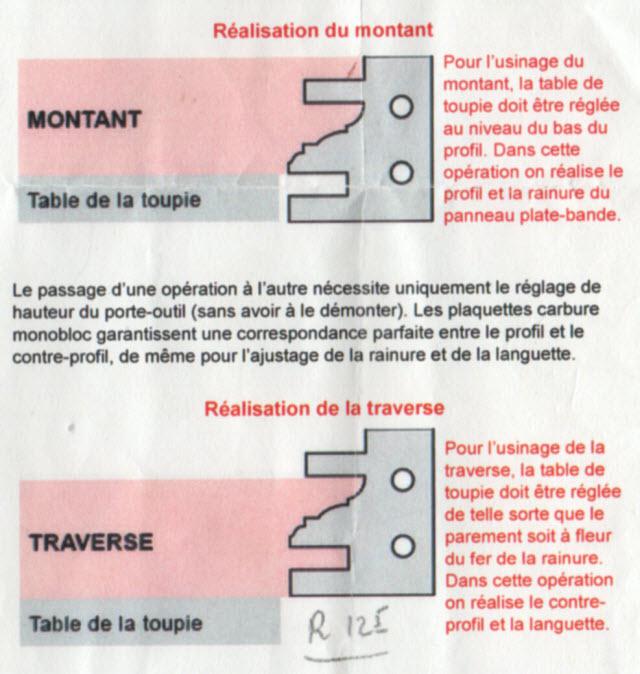

Le profil se réalise avec parement sur table et le CP avec contre parement sur table.




_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 775
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 25 Juil 2018 - 09:15    Sujet du message: Kikaça ??? Répondre en citant

Mon problème et ma solution

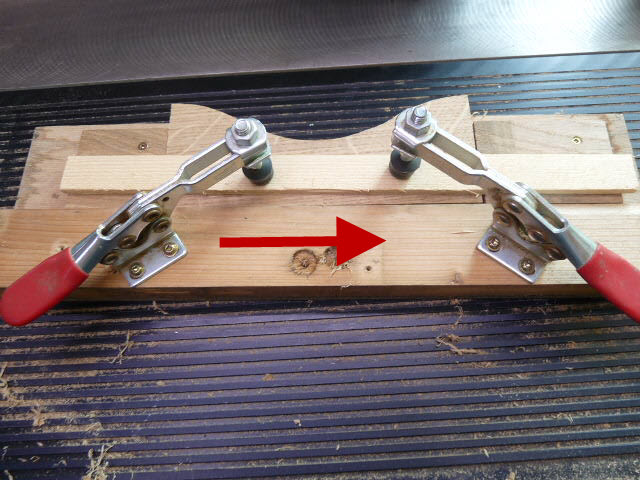

Si pour le profil, j'utilise le même genre de gabarit que le sien, je suis ennuyé car le CP est en bas.

Comme j'avais déjà réalisé ce gabarit ne serait-ce que pour le calibrage, il fallait revenir au cas "précédent" en montant le PO "à l'envers" pour avoir la partie profil en bas.
Mais, cette solution oblige de faire tourner la toupie dans l'autre sens, ce que je peux faire avec la mienne.
Attention, de ce fait le sens de déplacement du bois n'est plus le sens habituel.






_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 775
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 25 Juil 2018 - 09:28    Sujet du message: Kikaça ??? Répondre en citant

Quelques remarques :

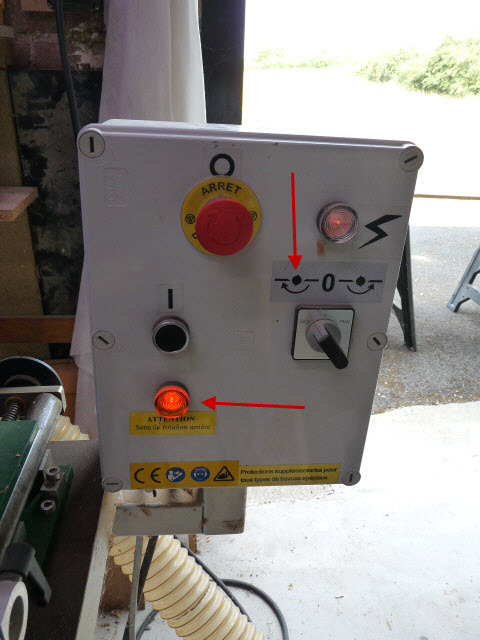

La toupie que je possède offre la possibilité d'une rotation inversée :


Un voyant s'allume pour attirer l'attention de l'utilisateur. Il faut donc veiller à passer ses morceaux de bois dans le bon sens.

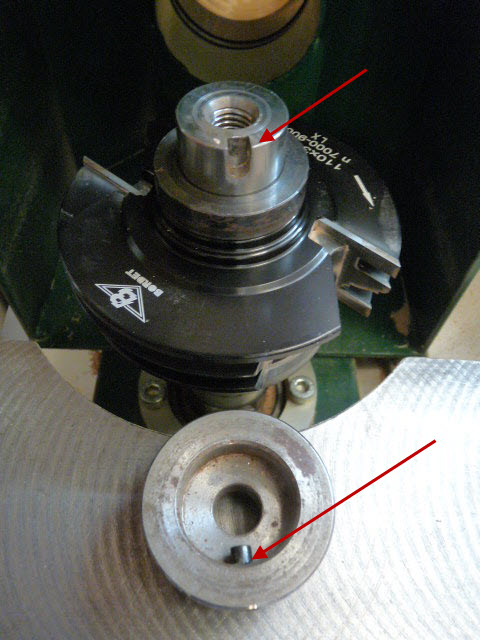

L'axe de toupie doit posséder un ergot qui empêche la vis de se desserrer lors d'une rotation inversée.


Ce PO Duo est facile à régler. Je l'avais déjà utilisé pour des bois rectilignes.
Dans ce genre d'outil, l'épaisseur de la rainure est imposée par l'outil (souvent 5 mm)

Par contre, il est préférable d'avoir un PO avec CP en haut et Profil en bas si on souhaite l'utiliser facilement avec un gabarit.
J'avoue que je pensais qu'ils étaient tous comme celui utilisé par E. Graffin Embarassed Embarassed Embarassed
