PostPosted: Mon 3 Apr 2017 - 23:45    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour à tous
Comme indiqué dans le sujet, j'ai un problème avec la montée de la SC. En abaissant le levier pour la faire monter, elle monte de quelques centimètres puis elle bloque. J'ai regardé tout le système mais je ne vois rien. Les glissières sont propres, il n'y a pas de corps étrangers qui se sont logés dans les lumières guides. Elle bloque toujours au même endroit. Il y a quelques années j'ai eu le problèmes identique et je l'avais résolu, mais plus moyen de me souvenir comment j'avais fait.
Si cela est arrivé aussi à un membre et qu'il a pu résoudre le problème, je suis preneur de sa solution, ou des pistes pour m'orienter.
Merci d'avance
Francis
_________________
Quand on veut. On peut
Back to top
Publicité






PostPosted: Mon 3 Apr 2017 - 23:45    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,036
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Tue 4 Apr 2017 - 10:46    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour Francis,

Qu'est-ce que la SC ? Embarassed
Essaie d'envoyer un MP (Message Privé Very Happy ) à Gédéon [Jean-François] et à Granphil17 [Philippe].
Tous les deux possèdent une Maxi26+, mais ne passent pas tous les jours sur le forum.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
bricofranck59


Offline

Joined: 17 Apr 2011
Posts: 1,255
Localisation: Lille (banlieue) 59
Masculin Bélier (21mar-19avr)

PostPosted: Wed 5 Apr 2017 - 00:22    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour à tous
Bernard, faut pas rougir. C'est pas un langage SMS Razz . En langage boiseux on voit souvent SAR: Scie à Ruban, RD: Rabot-Dégau, SC: Scie Circulaire, MB²: Mortaiseuse à Bédane carré.
C'est réparé, j'ai passé la journée dessus (8h).
Explication en images

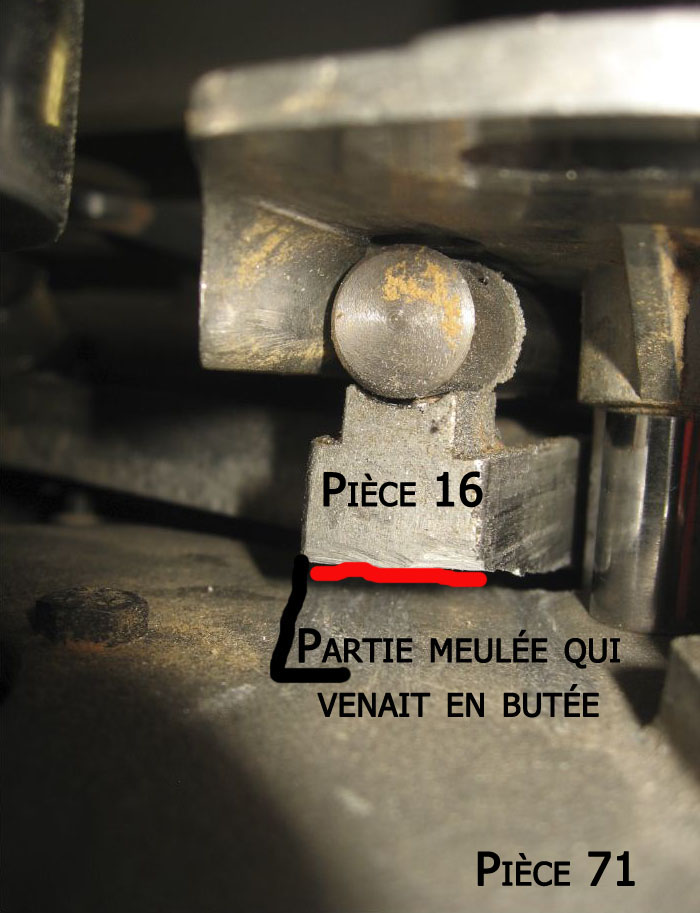

C'était la vis 21 qui fixe la pièce 17 (glissière de scie) sur la pièce 16 (basculeur) qui s'était desserrée d'environ 6mm, et qui a un moment a repoussé le basculeur vers l'arrière. De ce fait, quand on voulait monter la scie, le bas de la pièce 16 (à l'endroit de la vis) venait buter sur le haut de la pièce 71 (support moteur) .

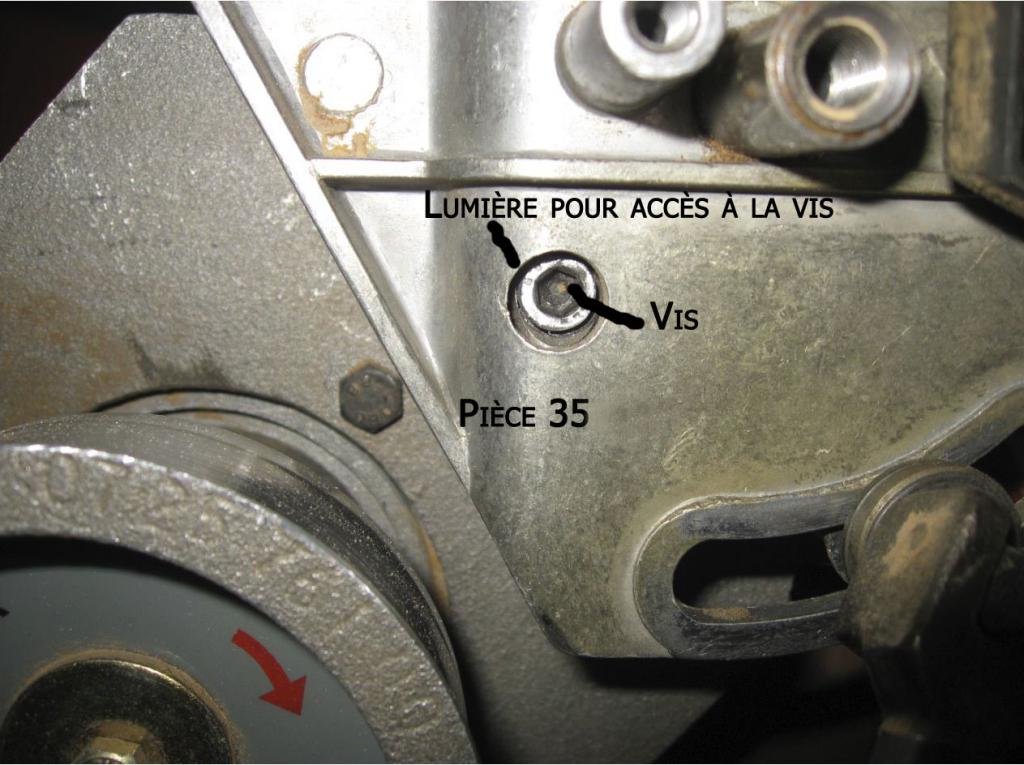

La pièce 35(support mobile) vient devant la pièce 16. Pour pouvoir accéder à cette vis, il y a une lumière sur le haut de cette pièce 35.
Le problème c'est que cette lumière n'est devant la vis que quand la scie est montée. J'ai démonté plusieurs pièce en pensant pouvoir faire levier pour ramener la pièce 16 vers l'avant, mais impossible. J'ai donc basculer la combiné pour avoir un meilleur accès pour meuler l'arrière du bas de la pièce 16, jusqu'à ce que ça ne bloque plus en montée et que je puisse avoir accès à la tête de vis pour la resserrer.







Voili Voilà, si ça peut servir à d'autres.
Francis
_________________
Quand on veut. On peut
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,036
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Sat 8 Apr 2017 - 13:05    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour Francis,

Merci pour ton CR (Compte-Rendu) de ton dépannage.
Comme tu le dis, ça pourra servir à d'autres.
Bon AM
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
Apis 29


Offline

Joined: 13 Jul 2017
Posts: 4
Localisation: Brest
Masculin

PostPosted: Thu 13 Jul 2017 - 23:11    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonsoir.


Nouvel inscrit sur ce forum, après l'avoir consulté à la recherche d'info et d'idée, j'ai aujourd'hui besoin d'aide.
J'ai actuellement moi aussi un combiné Lurem maxi 26+, qui vient de lâcher dans les mains, enfin une pièce a lâché. Mad
C'est le basculeur pièce 16 dont vous parlé dans ce poste. Référence 132101820.
Elle a casser au niveau du filetage de la vis levier de blocage N°45 qui maintient également la pièce 24. Sans le basculeur la machine est foutu! Crying or Very sad
Donc je compte faire réparer la pièce par soudure, voici mes questions:


-il y a t'il une raison pour que la pièce 16 et 24 n'ont pas été moulé d'un seul tenant? (la N°16 est peut être commune à d'autre machine? ou une option peut être monté à la place de la 24?)
-quelqu'un a t'il déjà réaliser une soudure sur ces pièces en fonte, ou de la résine ou du collage?


Dans l'attente de vos réponse, merci
Back to top
bricofranck59


Offline

Joined: 17 Apr 2011
Posts: 1,255
Localisation: Lille (banlieue) 59
Masculin Bélier (21mar-19avr)

PostPosted: Sun 16 Jul 2017 - 14:01    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour à tous
La pièce 45 est en rapport avec la pièce 24. C'est l'ensemble 49-50-51-53 qui solidarise les pièces 54-16-24.
C'est cassé au niveau de la pièce 16, ou c'est c'est au niveau de la pièce 24?
C'est vrai que 24 et 16 auraient pu n'être qu'une seule pièce, mais cela aurait cassé aussi au même endroit. Il y  avait peut être une "paille" à cette endroit ?
Je ne sais pas si une soudure sur de la fonte d'alu tiendrait. Un collage ou de la résine, je ne crois pas. Il y a quand même des efforts assez important à cet endroit.
Tu peux aller voir voir sur http://www.lurem.org/ voir dans le menu "pros" si un site n'a pas la pièce ou peut la refaire.
Bon courage
Francis
_________________
Quand on veut. On peut
Back to top
Apis 29


Offline

Joined: 13 Jul 2017
Posts: 4
Localisation: Brest
Masculin

PostPosted: Sun 16 Jul 2017 - 22:21    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonsoir,


Merci pour ta réponse, cela confirme ce que je pense que si les  pièces 24 (secteur) et 16 (basculeur) sont solidaire, cela ne dénature pas la machine.


je connais un soudeur très doué qui m'a dit que c'est faisable en les assemblant toutes les deux. Je vais faire des photos avant/après réparations, croisez les doigts avec moi pour que ça marche.


Sinon pour les pros du site Lurem, la plupart sont obsolète ou en erreur 404, qu'en au autre pas de réponse, après on est le week-end du 14 juillet donc peut être du nouveau dans la semaine.


En attendant perdu pour perdu, je vais tenter la soudure.


A bientôt.
Back to top
Nico31
Membres actifs

Offline

Joined: 14 Nov 2012
Posts: 371
Localisation: Toulouse
Masculin Capricorne (22déc-19jan)

PostPosted: Wed 19 Jul 2017 - 11:29    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Salut,

Oui... J'étais en WE... Chez ma belle-mère de 90 ans...
En plus j'avoue ne plus avoir le temps de répondre à toutes les demandes.

Dès que j'ai un peu de temps, je ferais un lifting du site puisque Gandi change de version de CMS et que je dois suivre le mouvement.

Le basculeur qui casse sur les maxi 26 est une panne connue. Donne-nous un retour quand tu auras fait souder les pièces. D'autres Luremistes peuvent être intéressés.

Bon courage
@+
Nicolas
_________________
http://www.lurem.org : Documentation, Bonnes adresses...
Back to top
Visit poster’s website
Apis 29


Offline

Joined: 13 Jul 2017
Posts: 4
Localisation: Brest
Masculin

PostPosted: Sat 9 Sep 2017 - 10:30    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour à tous,


Après avoir passé l'été sans toucher à la machine (normale elle est hors service). Je me lancer dans le remontage dans le remontage de mon basculeur, ressoudé au TIG (non sans mal  Mad ) par mon collègue.


C'est comme il dit du "cochonium", il a du passer la pièce au four, faire un première passe légère pour pointer les pièces, nouveau passage au four, puis 2 passes avec plus d'intensité pour bien pénétrer la matière, refroidissement au four.


Voici les photos avant/ après.






En regardant un peu la pièce, il est sûrement possible de la refaire en fer avec un fraiseur et un soudeur.


Option que je verrais si la soudure ne tient pas.


A bientôt
Back to top
gege
Membres actifs

Offline

Joined: 18 Nov 2010
Posts: 372
Localisation: Croatie
Masculin Gémeaux (21mai-20juin)

PostPosted: Sat 9 Sep 2017 - 12:55    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour
Faire refaire , oui..mais ca risque de couter cher.. certes moins que la machine !!!

La pièce a elle été soudée des 2 cotés ?

Si ca ne tient pas tu peux essayer de faire une pièce rapportée dans un bout de plaque d'alu de 3 / 4 mm
(si c'est possible 2 pour prendre en sandwich la pièce d'origine )

Bonne journée
_________________
Il vaut mieux se taire et passer pour un con plutôt que de parler et de ne laisser aucun doute à ce sujet.
Pierre DESPROGES
Back to top
bricofranck59


Offline

Joined: 17 Apr 2011
Posts: 1,255
Localisation: Lille (banlieue) 59
Masculin Bélier (21mar-19avr)

PostPosted: Sat 9 Sep 2017 - 23:09    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour à tous
Yapuka croiser les doigts pour que ça tienne. Un conseil, pour soulager l'équipement quand tu veux incliner la scie, ouvre la porte et pousse sur le moteur avec la main gauche. Il y aura beaucoup moins de contrainte sur le levier.
Francis
_________________
Quand on veut. On peut
Back to top
Apis 29


Offline

Joined: 13 Jul 2017
Posts: 4
Localisation: Brest
Masculin

PostPosted: Wed 22 Aug 2018 - 12:58    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour,
Un an après mon dernier message je reviens montrer la réparation de mon basculeur.
Je l'ai fait souder au TIG, un cordon un peu large pour bien pénétrer la matière (alliage de fonte Alu, alias cochonium)
Et donc depuis ça tiens, pourvu que ça dure Okay
Back to top
BernardLimont
Modérateur

Offline

Joined: 16 Nov 2009
Posts: 5,036
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

PostPosted: Wed 22 Aug 2018 - 14:36    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Merci du retour.
Par contre ta photo (s'il y en avait une) n'est pas passée.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Back to top
Visit poster’s website
Nico31
Membres actifs

Offline

Joined: 14 Nov 2012
Posts: 371
Localisation: Toulouse
Masculin Capricorne (22déc-19jan)

PostPosted: Wed 22 Aug 2018 - 15:50    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Salut,


Merci pour l'info ! C'est une panne assez fréquente sur le maxi 26... J'ai beaucoup de question sur ce sujet via le site lurem.org.



@+
Nicolas
_________________
http://www.lurem.org : Documentation, Bonnes adresses...
Back to top
Visit poster’s website
JAIME


Offline

Joined: 21 Nov 2019
Posts: 4
Localisation: ain
Masculin

PostPosted: Thu 21 Nov 2019 - 21:09    Post subject: Problème de montée SC sur Lurem maxi26+ Reply with quote

Bonjour
je suis nouveau sur le forum et je vous ai découvert car un ami à qui j'ai vendu ma maxi plus a eu le même problème de scie qui ne montait plus.
Grâce à bricofranck59 que je tiens vivement à remercier, nous avons résolu ce soucis cet après midi, en opérant de la même façon, et ça marche!!!!! Very Happy Okay
