MessagePosté le: Sam 6 Aoû 2016 - 23:22    Sujet du message: guide fleche sans defonceuse Répondre en citant

Bonjour,

Ca fait pas mal de temps que je lis ce forum (merci à tous ceux qui prennent la peine et le temps de répondre !!) pour m'aider a bidouiller dans mon coin avec plus ou moins de succès mais je viens de tomber sur une questions à laquelle je n'ai pas encore trouvé de réponse...

Je suis en train de fabriquer une arbalète de chasse sous marine en bois: comme souvent, je ne suis pas le premier et il y a beaucoup de ressources sur internet qui présentent comment procéder. Il y a principalement trois étapes un peu délicates:

1) creuser le guide fleche qui doit etre _droit_ sur le haut du fut (sur une longueur de ~100cm qd même)
2) creuser l'emplacement pour la cassette qui se trouve qu bout du guide fleche
3) assemblage tenon/mortaise pour la poignée sur le fut

Pour ce qui est de l'insertion de la cassette et de l'assemblage tenon/mortaise, j'ai fait quelques tests et ça a l'air de fonctionner avec l'outillage limité dont je dispose (perceuse/scie à main/ciseaux à bois)

Pour ce qui est du guide flèche, c'est plus compliqué: canoniquement, on fait ça avec une défonceuse ou une toupie  mais je n'ai ni l'un ni l'autre et j'avoue que ça m'embète d'acheter une défonceuse juste pour faire 2/3 arbalètes (les défonceuses cheap à 70EUR, j'ai peur car j'ai déja acheté des outils pas cher et je l'ai presque toujours regretté et les défonceuses qui ont l'air correctes sont à ~180EUR). Bref, comme souvent, je me dit que ce doit être possible d'utiliser un peu d'huile de coude pour économiser des sous et donc, j'essaie di'deintifier la meilleure façon de réaliser mon guide flèche avec les outils que j'ai.

Si le guide flèche était à section carré, ce serait simple: j'ai pensé utiliser ma scie circulaire (elle a un guide que je peux appuyer sur le côté du fut pour faire des traits de coupe droits de 7mm de profondeur) avec des ciseaux/gouges à bois pour araser le fond

Mais comme souvent, le monde réel est frustrant:  je veux un guide flèche a section semi-circulaire de l'ordre de 6mm à 7mm de diamètre. Bref, j'ai beau me creuser la tête, je ne vois pas comment faire ca autrement que à main levée avec donc beaucoup de difficulté à faire un tracé droit et régulier en profondeur (ou alors, il va falloir que je m'entraine sérieusement pendant pas mal de temps). D'où ma question: comment cela se pourrait-il faire ? Smile

résumé: guide flèche à section semi-circulaire diamètre 7mm, 100cm de longueur _droit_ de préférence et _sans_ défonceuse.

Toute idée est bonne à prendre Smile

Mathieu
Revenir en haut
Publicité






MessagePosté le: Sam 6 Aoû 2016 - 23:22    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 082
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 6 Aoû 2016 - 23:57    Sujet du message: guide fleche sans defonceuse Répondre en citant

Bonjour à tous
Bienvenue sur le forum.
Pourquoi pas ébaucher le guide flèche avec la scie circulaire et le finir avec un tarabiscot, ou le faire entièrement avec un tarabiscot qui suivra le fût(celui ci devra être bien droit pour que le guide flèche le soit aussi)
PJ. liens pour expliquer ce qu'est un tarabiscot, et pour s'en fabriquer un, ainsi que les fers
https://www.youtube.com/watch?v=PchVWeapOD0
http://www.systemed.fr/fiches-bricolage/fabriquer-tarabiscot,357.html
http://www.systemed.fr/fiches-bricolage/fabriquer-ses-fers-tarabiscot,288.h…
En tapant Tarabiscot sur ton moteur de recherche tu trouveras d'autres liens
Francis
_________________
Quand on veut. On peut
Revenir en haut
mathieu lacage


Hors ligne

Inscrit le: 06 Aoû 2016
Messages: 17
Localisation: Antibes
Masculin

MessagePosté le: Dim 7 Aoû 2016 - 00:14    Sujet du message: guide fleche sans defonceuse Répondre en citant

Shocked

Ok, oui, ca a l'air génialement exactement ce que je cherchais sans savoir que cela existait: un tarabiscot

Je ne sais pas comment dire merci, mais, merci Smile

(je posterai une photo du résultat lorsque ce sera fait...)

Mathieu
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 082
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Lun 8 Aoû 2016 - 00:04    Sujet du message: guide fleche sans defonceuse Répondre en citant

Bonjour à tous
Heureux d'avoir pu t'aider.
Question: quel essence de bois faut il utiliser pour faire cette arbalète qui va sous l'eau, et qui en principe ne doit pas se déformer?
Francis
_________________
Quand on veut. On peut
Revenir en haut
mathieu lacage


Hors ligne

Inscrit le: 06 Aoû 2016
Messages: 17
Localisation: Antibes
Masculin

MessagePosté le: Mar 9 Aoû 2016 - 19:11    Sujet du message: guide fleche sans defonceuse Répondre en citant

Je ne suis pas un expert mais il semble y avoir deux écoles:

1) lamellé/collé d'un bois dur/lourd pour le centre et des bois plus tendres pour les joues
2) fut massif

En général, j'ai l'impression que les gens utilisent ce qu'ils trouvent parmi la liste suivante: teck, sipo, iroko, sapelli. Le critère de choix principal est la densité pour éviter que l'abalète coule avec l'acastillage inox.

Pour ma part, je n'ai pas encore réussi à trouver une source d'approvisionement fiable pour des planches dégauchies en 1300x60x40 donc, je suis en train de faire des tests avec des tasseaux de sapin pour me faire la main. J'ai trouvé une scierie qui a des planches avivées de frake et de meranti mais leur densité est un peu faible et surtout, je n'ai pas de dégauchisseuse... Bref, il va me falloir attendre septembre pour trouver un menuisier qui ne soit pas en vacances Smile
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 10 Aoû 2016 - 11:18    Sujet du message: guide fleche sans defonceuse Répondre en citant

Bonjour,

Regarde là si les dimensions te conviennent
http://www.ftfi.fr/bois/articles/le-bois/bois-pour-archerie/acajou.htm
http://www.ftfi.fr/bois/articles/le-bois/
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
mathieu lacage


Hors ligne

Inscrit le: 06 Aoû 2016
Messages: 17
Localisation: Antibes
Masculin

MessagePosté le: Mer 10 Aoû 2016 - 13:00    Sujet du message: guide fleche sans defonceuse Répondre en citant

Non, c'est bien trop petit. J'ai trouvé

du sipo raboté/dégauchi:
http://boisdeguyenne.com/catalogue.php?id_page=50250200#

ou non raboté/non dégauchi:
http://boisdeguyenne.com/catalogue.php?id_page=12180841

les deux sont à des prix super raisonables mais il faut compter 50 EUR de "frais de gestion" pour toute commande inférieure à 150EUR et si je prend suffisemment de bois pour 150 EUR, il faut compter 50EUR de frais de port... Bref, je me retrouve avec une facture de 200 EUR...

Sinon, il me reste à retourner à ma scierie locale avant qu'elle ferme pour le reste du mois d'aout pour acheter le méranti que j'y ai vu et investir dans une varlope mais je n'en ai jamais utilisé. Est-ce que l'utilisation de la varlope est accessible sans y investir trop de temps si on est dégourdi ?
Revenir en haut
mathieu lacage


Hors ligne

Inscrit le: 06 Aoû 2016
Messages: 17
Localisation: Antibes
Masculin

MessagePosté le: Dim 2 Oct 2016 - 14:03    Sujet du message: guide fleche sans defonceuse Répondre en citant

Bon, au final, j'ai finit par acheter le fracké que j'avais repéré à la scierie. Il me reste à tester le bidule dans les jours qui viennent mais j'ai réussi à utiliser le tarabiscot Smile

http://cutebugs.net/blog/fusil-2016-09-20.html

Merci à tous !
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 2 Oct 2016 - 20:27    Sujet du message: guide fleche sans defonceuse Répondre en citant

Bonsoir,

Merci pour ton retour et le reportage

EDIT
Et Bravo pour la réalisation
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
sanglier


En ligne

Inscrit le: 28 Aoû 2013
Messages: 100
Localisation: Reims (proximité)
Masculin

MessagePosté le: Dim 2 Oct 2016 - 23:14    Sujet du message: guide fleche sans defonceuse Répondre en citant

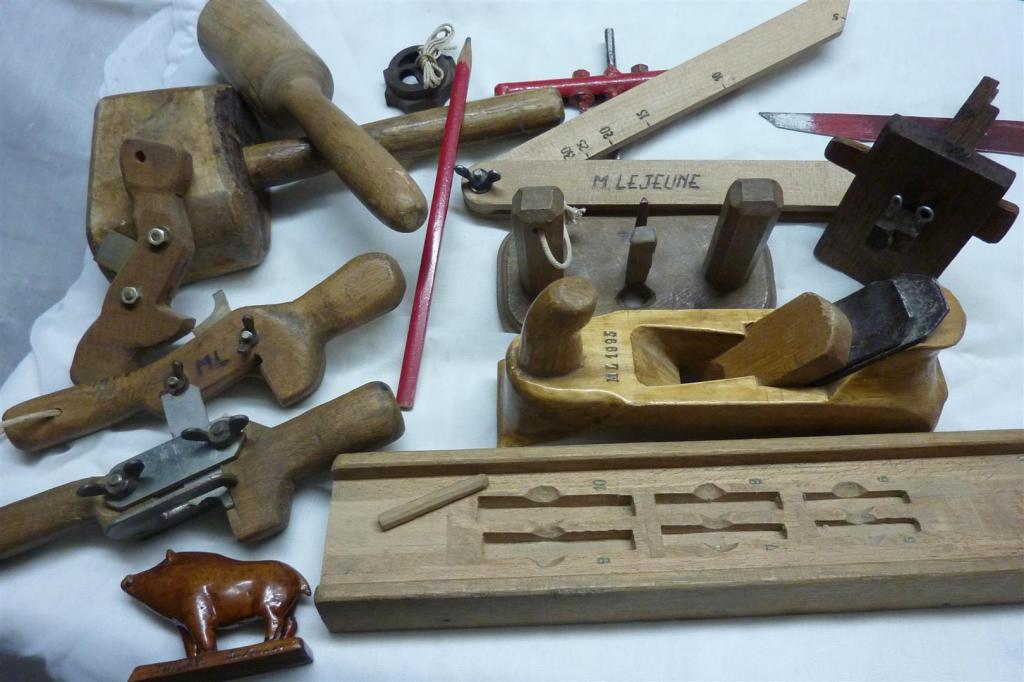

j'ai utilisé ces tarabiscots mon apprentissage 1958 était à la varlope au C A P les menuisiers tiraient d'epr à la varlope ..... les bois avaient un plat et un chant degauchi machine ...toute l'epreuve à la main (bedane ,scie à tenons et à arraser ) machines interdites aux eleves de centre d'apprentissage
_________________
qui chante au traçage , pleure au montage......
Revenir en haut
Visiter le site web du posteur
mathieu lacage


Hors ligne

Inscrit le: 06 Aoû 2016
Messages: 17
Localisation: Antibes
Masculin

MessagePosté le: Lun 3 Oct 2016 - 08:27    Sujet du message: guide fleche sans defonceuse Répondre en citant

J'avoue que pour moi, ce genre de projet, c'est surtout une façon de me détendre après des semaines difficiles au boulot. Bref, tout faire à la main, c'est tout de même très satisfaisant Smile

Mon, prochain projet avec objectif zéro clous et zéros vis: https://www.kanndesign.com/fr/product/banquette-vintage-houndstooth-bi

Je pense être un peu trop ambitieux là mais je suis sûr d'être occupé pour les prochains mois !
