MessagePosté le: Sam 2 Oct 2010 - 10:48    Sujet du message: Table de ponçage de WhyDi Répondre en citant

C'est ce que j'ai l'intention de faire bien sûr.
Le dessin du carter de la documentation (j'ai la même) ne ressemble que grossièrement à "ma réalité".
Je ne sais combien de modèles différents ils ont pu faire et qui portent plus ou moins la même appellation.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Sam 2 Oct 2010 - 10:48    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Sam 2 Oct 2010 - 22:46    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Si le constructeur réalisait ses machines à partir de mes dessins, les pauvres utilisateurs auraient des surprises désagréables car, par exemple, la base du guide de toupie ne touche pas la table quand les deux joues sont en contact avec cette dernière. Tu images la tête de l'utilisateur lol. Mais il faut bien dire que j'y ai passé des heures et encore des heures car je ne m'étais jamais intéressé au dessin 3D avant. Je connaissais les Bitmap et 2D vectoriel mais 3D c'est autre chose et considérablement plus difficile à piloter. Il faut s'habituer à projeter dans l'espace et c'est une vue qui m'a toujours manqué.
Je suis un peu étonné par nombre de modèles dont tu parles. Ca semble un peu en contradiction avec les principes industriels de base bien qu'il faut dire que je ne connais pas grand chose dans ce domaine.

Bonne Nuit
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 3 Oct 2010 - 14:51    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Salut WhyDi,
tu verras sur mon croquis que mon carter a quelques différences avec ce que l'on voit sur la doc.
En particulier la présence de deux cornières qui entourent la lame sur l'avant.
Je pense que c'est pour éviter les remous d'air et faciliter la retombée des sciures.
ET elles vont nous embêter pour la poulie.
Voir la photo.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Dim 3 Oct 2010 - 15:26    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Slaut JFT68,
Zut! mais je vais attendre ton croquis pour en savoir un peu plus car nous n'avons pas besoin d'un grand diamètre puisque nous cherchons exclusivement à réduire la vitesse. Je vais faire des recherches dans cette perspective... le type de poulie pourrait peut être nous apporter une solution.
@+
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 3 Oct 2010 - 20:53    Sujet du message: Table de ponçage de WhyDi Répondre en citant

WhyDi,
je t'ai envoyé le croquis Sketchup sur ta MP.
Tu me diras si c'est exploitable.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Lun 4 Oct 2010 - 19:38    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Salut JFT68,
Je n'ai pas encore eu le temps de regarder ton dessin mais l'impatience grandit et je n'y resisterai pas plus loin que demain Very Happy
Cordialement
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Mer 6 Oct 2010 - 18:37    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Bonjour,

Voiçi le dessin (exploitable s'il en est, pour réutiliser ses mots) de l'unité de scie de la combinée de JFT68 que vous pouvez télécharger au format .skp. Je vous laisse profiter du 'coup de crayon' de JFT68 et joins une image à l'attention de ceux qui ne souhaitent ou ne peuvent profiter des détails. Toutes les cotes peuvent être récupérées dans le fichier et servir de base à la réflexion sur la récupération de la puissance du moteur de scie... je commence la mienne dès maintenant...




Cordialement
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 6 Oct 2010 - 20:28    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Bonsoir,
mais tu l'as bien complété ! Avec le moteur ça fait quand même plus joli Wink
Okay
Pour le carter j'ai quand même fait de l'approximatif car il n'était pas très aisé de relever précisément les cotes. (je n'ai pas démonté)
Je me suis concentré sur le positionnement des cotes qui nous seront utiles pour la réalisation.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Jeu 7 Oct 2010 - 18:47    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Bonjour,

L'aspect général est effectivement meilleur avec les moteur, courroie et poulies mais je ne les ai pas joint au fichier partagé car ils l'alourdissent considérablement au téléchargement comme pour la manipulation sans apporter rien d'intéressant sur le plan de la réflexion. Il ne sont d'ailleurs pas de la même couleur et je les ajoute juste avant de produire l'image finale du forum.
J'ai trouvé trois manières de récupérer la puissance que je vais mettre en forme ce soir pour en parler demain si tout va bien. En attendant ce document vous donnera quelques indications sur l'origine de ma réflexion.

Bonne lecture :)
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Ven 8 Oct 2010 - 19:07    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Bonjour,

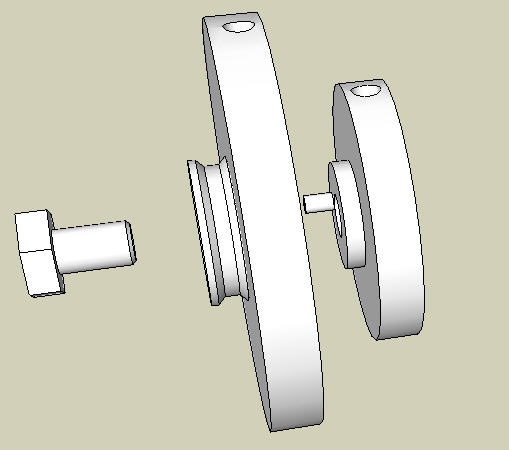

Si on admet qu'il est possible de remplacer la lame de scie par une poulie (ce qui reste à prouver), on peut adapter trois types de poulies que j'ai classé par ordre de capacité de réduction puisque c'est notre objectif. J'ai présupposé une vitesse de l'outil de ponçage aux alentours de 1900 trm pour une vitesse d'arbre de scie de 4200 trm.
Les poulies plates minimisent les diamètres et j'ai essayé d'augmenter un peu la surface de contact afin de compenser la perte d'adhérence par rapport aux autres systèmes. Par contre il me semble très difficile de fixer la poulie moteur sur l'axe avec le boulon d'origine. Il reste 2 mm entre poulie et carter et même une clé à pipe ne passera pas dans l'évidement de la poulie. J'espère que vous trouverez une bonne idée pour réhabiliter ce type de poulie mais en attendant mieux il vaut mieux l'éliminer.



Les poulies nervurées permettent le vissage du boulon à la même profondeur qu'avec une lame de scie mais les diamètres augmentent et ce type d'entraînement supporte mal un mauvais alignement des deux poulies.



Comme ci-dessus les poulies à gorge ne posent pas de difficulté particulière à la fixation et sont bien plus tolérante sur le plan de l'alignement mais les diamètres augmentent encore.



Lequel est le mieux adapté ? je n'en sais trop rien car on ne peut pas dessiner et réfléchir :D) et puis je dois dire que je ne suis pas un spécialiste des choses de la transmission... c'est à vous maintenant...
Cordialement
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Ven 8 Oct 2010 - 20:29    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Bonsoir,

pas spécialiste non plus mais voici mes premières réflexions.
Il vaut mieux faire quelque chose qui soit simple et pas trop "limite" question alignement des poulies. Il faut que ce soit tolérant.
Le Ø56 sur l'arbre va faire que pour garder un vitesse acceptable le Ø de l'autre poulie va augmenter. Ø118 dans ton exemple.
Est-ce un problème ? Pour moi pas du tout. La table de ponçage sera dimensionnée en conséquence.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Ven 8 Oct 2010 - 21:09    Sujet du message: Table de ponçage de WhyDi Répondre en citant

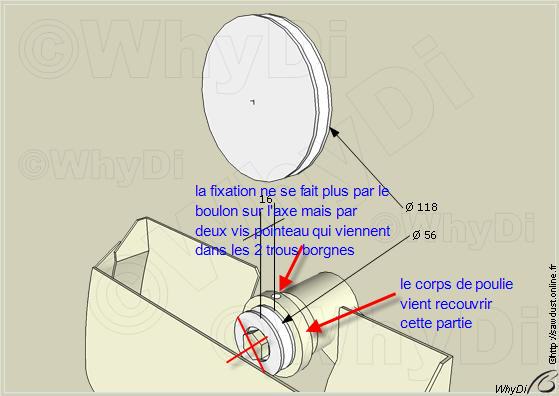

Pour permettre dans cette solution d'avoir le Ø le plus petit possible,
j'usinerais la poulie sur corps monobloc qui viendrait prendre appui comme sur le croquis.
On n'aurait plus à se préoccuper de faire un alésage pour le passage du boulon, puisque on ne s'en servirait plus pour fixer la poulie.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Ven 8 Oct 2010 - 21:32    Sujet du message: Table de ponçage de WhyDi Répondre en citant

j'ai croquignolé quelque chose pour rendre monexplication un peu plus claire.
Enfin j'espère ?


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
WhyDi


Hors ligne

Inscrit le: 02 Mai 2010
Messages: 173

MessagePosté le: Ven 8 Oct 2010 - 21:54    Sujet du message: Table de ponçage de WhyDi Répondre en citant

Salut JFT68,
Je ne saisis pas ton idée et ai mis à jour le fichier partagé avec les poulies trapézoïdales pour que tu puisses le modifier à ta guise. C'est plus simple car tu pourras découvrir la coupe de la poulie moteur.
Bonne Nuit
_________________
Je Bricole Aussi Mon Existence
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Ven 8 Oct 2010 - 21:57    Sujet du message: Table de ponçage de WhyDi Répondre en citant

je n'arrive pas à ouvrir ton fichier. Il me dit "Format de fichier inattendu"
Quoi qu'est-ce ?
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
