MessagePosté le: Jeu 3 Sep 2015 - 19:04    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

Bonsoir à tous,
J'ai trouvé sur le net un petit outil tout simple à faire en 1/4 d'heure pour contrôler avec précision le parallélisme du guide du guide de la table et même de la lame par rapport aux rainures de la table. Il aurait été plus simple pour moi de vous communiquer L’URL de cette vidéo, mais je ne l'ai plus retrouvée. J'ai donc fait un petit dessin que je vous communique.

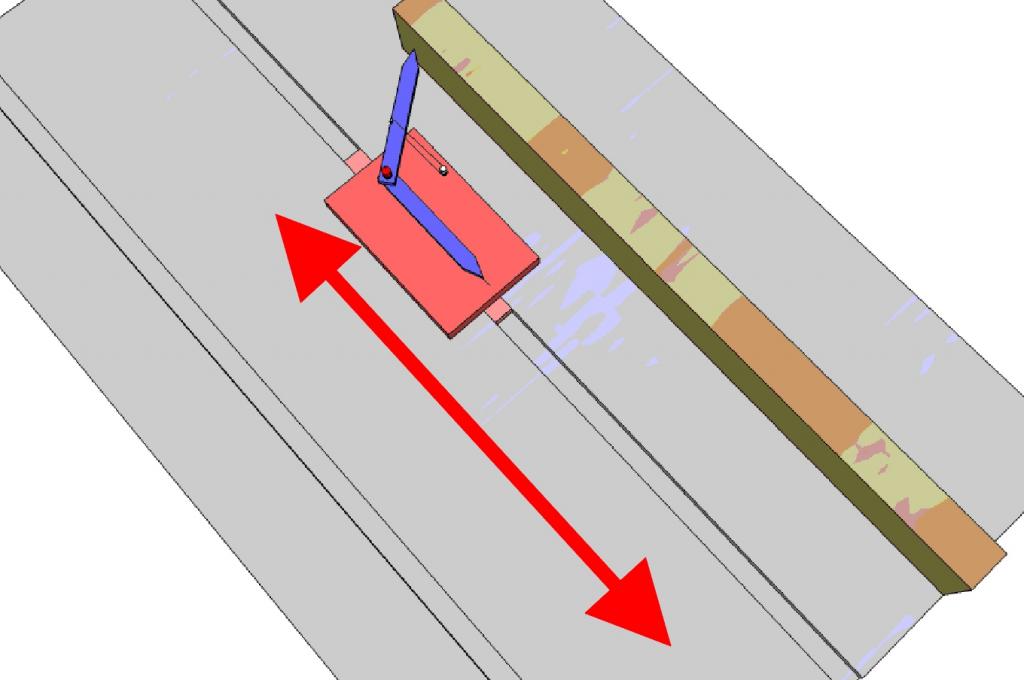

Une petite partie mobile, en rouge, glisse dans la rainure de la table, elle transporte 2 aiguilles (en bleu) solidaires l'une de l'autre (collées) qui peuvent tourner autour librement autour d'un tourillon. J'ai mis mon grain de sel en ajoutant un élastique qui maintiendra l'aiguille oblique au contact du guide lors du contrôle. On aura pris soin de tracer une petite ligne au bout de l'autre aiguille.
Le contrôle consiste tout simplement à venir mettre le guide contre l'aiguille oblique de sorte que le bout de l'autre aiguille soit en face de la ligne, tout cela à un bout du guide puis de faire glisser l'outil jusqu'à l'autre bout. S'il y a le moindre écart, l'autre aiguille vous l'indiquera.
J'ai contrôlé ainsi mon guide, qui avait un tout léger écart et j'ai même contrôlé la lame de scie qui elle, était OK.

_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
Publicité






MessagePosté le: Jeu 3 Sep 2015 - 19:04    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
gege
Membres actifs

Hors ligne

Inscrit le: 18 Nov 2010
Messages: 307
Localisation: Croatie
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Jeu 3 Sep 2015 - 20:11    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

Okay Un bidule digne de toi  Okay
_________________
Il vaut mieux se taire et passer pour un con plutôt que de parler et de ne laisser aucun doute à ce sujet.
Pierre DESPROGES
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 3 Sep 2015 - 20:17    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

Merci Daniel.
Pour le guide parallèle, je me souviens que Bricoletout avait écrit (du temps de cyberbricoleur) qu'il valait mieux qu'il soit un peu ouvert (bien sûr très peu) en sortie
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Jeu 3 Sep 2015 - 20:57    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

Bin, oui, c'était le cas de mon guide, je l'ai corrigé, maintenant ça ne bouge plus d' 1/100 de mm. Je ne sais pas si ce sera mieux ?

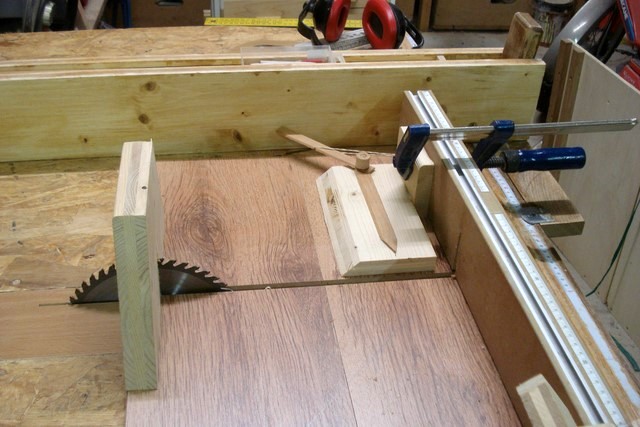

Voici ma version du contrôleur avec mon nouveau guide qui est tenu à chaque bout, là, ça ne bouge plus d'un poil

_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
george


Hors ligne

Inscrit le: 11 Nov 2013
Messages: 268
Localisation: 7370
Masculin Scorpion (23oct-21nov)

MessagePosté le: Sam 5 Sep 2015 - 13:46    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

 merci Daniel, ton guide comment est-il fixé aux extrémités ?
_________________
Amicalement,
George.
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Sam 5 Sep 2015 - 20:35    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

Bonsoir,
Pour le guide, c'est un peu comme pour mon guide de défonceuse, il resserre la table entre l'avant et l'arrière. Il faudra que je fasse un petit dossier, ça pourrait venir en aide à tout ceux qui ont acheté une table scie et qui se plaignent du manque de rigidité du guide. Mais pour le moment, je fabrique le pied mobile pour perceuse, ça avance à grand pas.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
linuxnico


Hors ligne

Inscrit le: 16 Avr 2010
Messages: 143
Localisation: strasbourg
Masculin Poissons (20fev-20mar)

MessagePosté le: Lun 7 Sep 2015 - 18:49    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

excelent, je fait ca ce WE!!!!

Merci beaucoup
_________________
s'il n'y a pas de solution,
c'est qu'il n'y a pas de probleme
SHADOCK
Revenir en haut
Brouno


Hors ligne

Inscrit le: 29 Nov 2010
Messages: 89
Localisation: Burgille
Masculin Scorpion (23oct-21nov)

MessagePosté le: Mar 8 Sep 2015 - 06:17    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

Merci Santé pour ton guide.  Okay   Okay   Okay
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 8 Sep 2015 - 17:31    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

Merci Daniel,

Je l'ai aussi réalisé.
Sauf que j'ai remplacé l'élastique que je n'avais pas par un petit ressort que je possédais.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
george


Hors ligne

Inscrit le: 11 Nov 2013
Messages: 268
Localisation: 7370
Masculin Scorpion (23oct-21nov)

MessagePosté le: Mar 8 Sep 2015 - 18:02    Sujet du message: Petit ustensile por contrôler le parallélisme du guide de scie table Répondre en citant

merci Daniel, j'attends de voir avec impatience Okay
_________________
Amicalement,
George.
