Projet cnc 2000/1600


Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Outillage
Sujet précédent :: Sujet suivant
Auteur Message
lamidetlm


Hors ligne

Inscrit le: 18 Juil 2015
Messages: 2
Masculin Verseau (20jan-19fev)

MessagePosté le: Sam 18 Juil 2015 - 02:12    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Tout d'abord bonjours à vous tous, passionné de 3d depuis toujours et amateur de copeaux j'ai pour l'instant installer une petite Shapeoko 2 (toute petite cnc), ainsi qu'une reprap prusa I3.
Ces gadgets m'amusent beaucoup mai ne répondent pas à toutes mes attentes c'est pourquoi j'envisage de passer au nema du dessus...
L'idée serait d'usiner bois/alu et plus si possibilité.
La motorisation envisagée est en nema 34 ( double pour l'axe Y ), la broche est chinoise en 2.2kw, entrainement visses à billes.
Voici donc quelques ébauches et les questions qui vont avec ^^ :


Pensez vous que des rails en 20mm soient suffisants ? Cette Orientation sur l'axe Y ( rotation à 90 des rails supportés ) nuit elle à la rigidité de l'ensemble (seraient ils mieux debout ? ) ?


Cette configuration en X avec une porté de 1m80 vous semble réaliste ? ( niveaux rigidité ).

Merci d'avance pour vos remarques / commentaires.
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Sam 18 Juil 2015 - 02:12    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Sam 18 Juil 2015 - 08:15    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Bonjour à tous,

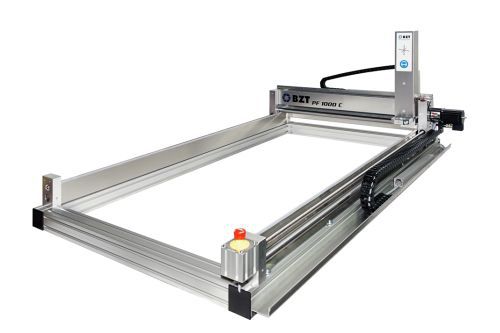

Tu voudrais quelque chose qui ressemble à la série PF de BZT? http://www.bzt-cnc.de/images/stories/bzt/pdf/baureihen/BZT_DB_PF_110605.pdf


Pour moi cette configuration à un inconvénient... La table est étant entourée par la structure, tu ne pourra pas faire facilement des pièce plus grande que sa surface.
Sur ma CNC avec une configuration plus classique, j’ai pu surfacer cette pièce de bois de 1000X700 avec une fraiseuse de seulement 720X525 de capacité.


Sinon et vu ses dimensions assez généreuse, je pense qu'il faudra la limiter au bois, pour les métaux il faut quelque chose de bien rigide.
Quelques exemples dans:
Alu
https://www.youtube.com/watch?v=jwNTjMp7MB0

Laiton
https://www.youtube.com/watch?v=k6QcvCa-4qU

Bronze
https://www.youtube.com/watch?v=1C6rmt9R2YI

Acier
https://www.youtube.com/watch?v=wVnMlVg383I

Mais c'est une machine en acier avec des guidages sur rails prismatiques.
Bonne journée,
JP
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Lun 20 Juil 2015 - 21:21    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Bonsoir,

Jean-Paul, que vas-tu faire avec ce plateau ?
Une table basse ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Mar 21 Juil 2015 - 08:02    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Bonjour Bernard,
Oui, ce sont de futures tables, mais ça n'est pas moi qui m'occupe du reste...


Note que c'est une fraise à rainurer qui à servie aux surfaçages.


Bonne journée,
JPaul
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 21 Juil 2015 - 08:25    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Bonjour Jean-Paul,

Merci pour la réponse.
Ça a toutes les chances de faire de jolies tables.
Je vois que tu réussis à faire des passes assez profondes.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Mar 21 Juil 2015 - 11:14    Sujet du message: Projet cnc 2000/1600 Répondre en citant

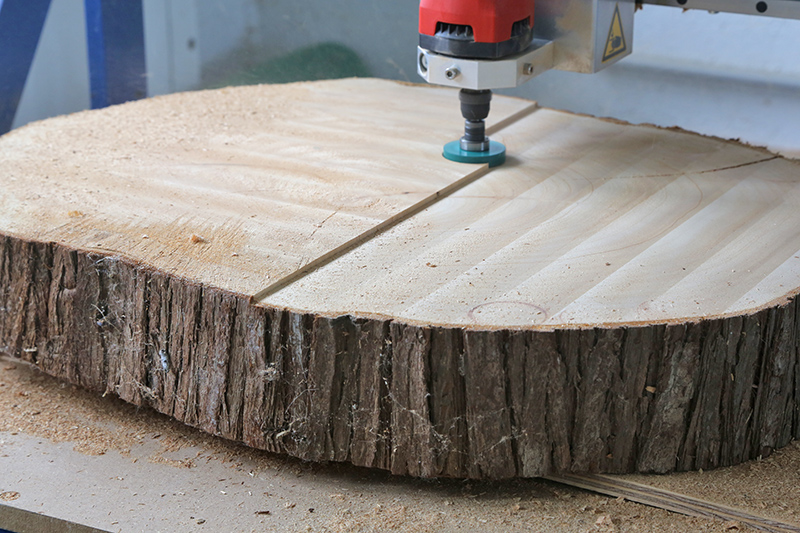

Les passes font ±5mm (épaisseur fraise 10mm), le moteur est un 1500W pour un Ø de fraise de 47,5mm à 10000tr/min pour une avance de 1000mm/min,
Voila, tu sais tout!
j'ai quand même due enlever près de 30mm par endroit...
Revenir en haut
lamidetlm


Hors ligne

Inscrit le: 18 Juil 2015
Messages: 2
Masculin Verseau (20jan-19fev)

MessagePosté le: Sam 25 Juil 2015 - 01:35    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Joli travail en effet
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 2 Aoû 2015 - 18:00    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Bonjour,

Une question à laquelle j'ai pensé cet A.M.
Est-il possible avec une CNC de faire du fraisage complémentaire pour incruster un motif (exemple au hasard : une silhouette de dauphin)dans un panneau ?
Il faudrait pour un même dessin pouvoir fraiser à l'intérieur du trait et pour le dessin à insérer fraiser à l'extérieur du trait.
Merci
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Dim 2 Aoû 2015 - 18:20    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Bonjour Bernard,
Oui, très facilement, et avec une extrême précision!

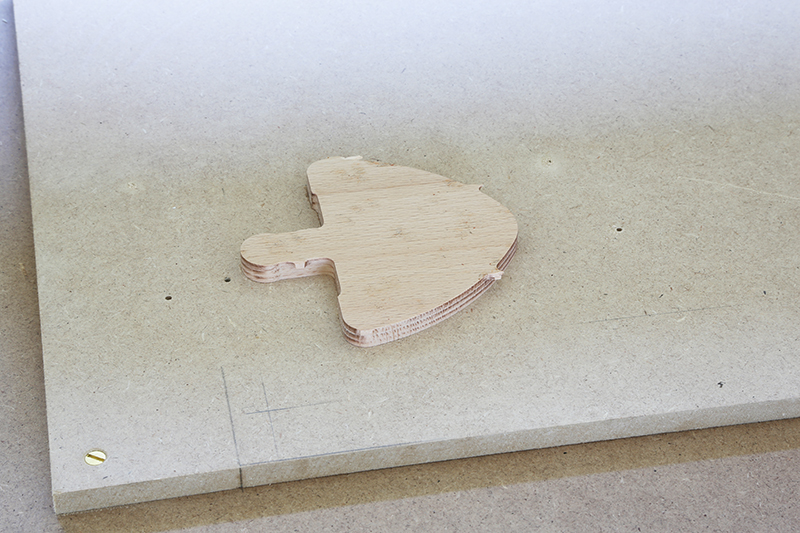

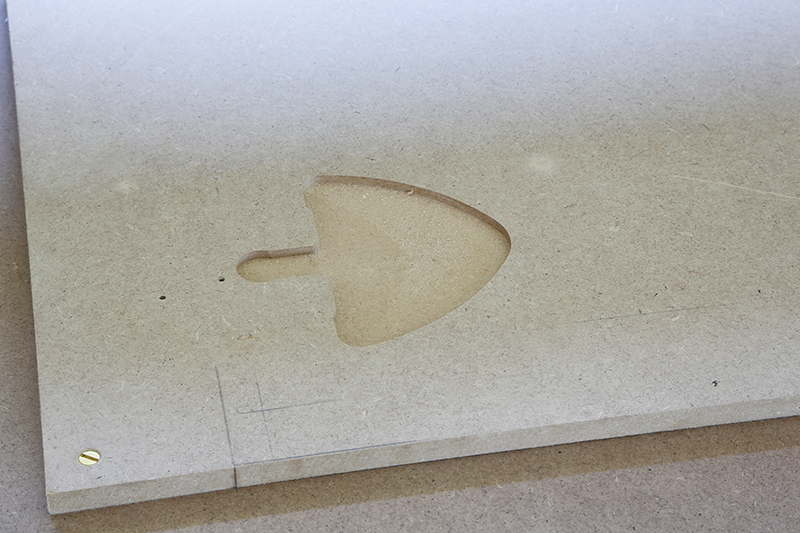

Voici un exemple:
Il s'agit de pièces d'essais réalisées lors de la prise en main de la machine.


C'est tellement bien ajusté, que j'ai due utiliser un marteau pour les assembler!


Note qu'il y a la possibilité de régler le jeu avec le logiciel de création des G-codes.

Bonne fin d'après midi,
JPaul
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 2 Aoû 2015 - 18:23    Sujet du message: Projet cnc 2000/1600 Répondre en citant

Merci Jean-Paul pour ta réponse rapide.
Je me doutais bien que si c'était possible, tu avais dû essayer.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
