MessagePosté le: Ven 10 Sep 2010 - 07:55    Sujet du message: Les tables de Champy Répondre en citant

Sur le site, Champy vous propose deux tables de défonçage :

La version 1 plus classique
La version 2 beaucoup plus élaborée

Les dossiers sont accessibles dans la rubrique Techniques, Défonçage du site

Vous pouvez poser vos questions ici

La ChampyTool1

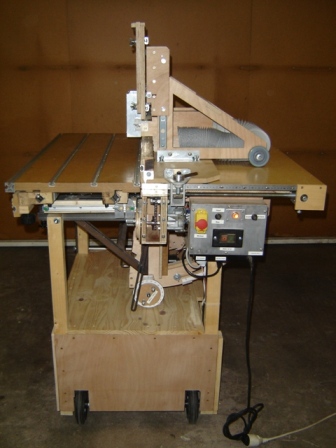

La ChampyTool2

_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Ven 10 Sep 2010 - 07:55    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
diomedea
Invité

Hors ligne




MessagePosté le: Ven 10 Sep 2010 - 12:40    Sujet du message: Les tables de Champy Répondre en citant

Bonjour à tous
La version n°2 est impressionnante! Shocked C'est quand même une sacrée usine à gaz!   Laughing
Cdlt
JP
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 10 Sep 2010 - 14:34    Sujet du message: Les tables de Champy Répondre en citant

Bonjour Diomeda

Usine à gaz ? Oui, j'avoue que ça y ressemble un peu... Rolling Eyes

Mais rien n'est finalement 'sorcier' là-dedans et les usinages proposés sont tout à fait standards.
En réalité, je suis un gros fainéant et j'ai horreur de perdre du temps et de l'énergie quand je bricole.
D'autre part, je me suis aperçu qu'on passe souvent plus de temps à se fabriquer des montages d'appoint, qu'à les utiliser.
Ils encombrent donc pendant des mois les étagères de l'atelier. A tel point que j'oublie parfois que je les ai déjà en stock...
J'ai donc essayé de tout prévoir pour limiter au maximum les montages accessoires et soigner le 'confort' d'utilisation.
Certes, tout n'est pas parfaitement comme j'aurai voulu (ce sera peut-être pour la version n° 3... Mr. Green ), mais je pense avoir amélioré la grande majorité des aspects qui m'intéressaient.

Afin de ne pas 'saturer' les lecteurs avec des explications trop 'techniques', le premier dossier ne fait qu'exposer la structure de la machine et ses capacités générales.
Un deuxième dossier rassemblera des images et vidéos de la 'vraie' machine, pour montrer les avantages qu'apporte son architecture.
Enfin, si la demande s'en fait sentir, je ferai un troisième dossier pour détailler mes choix techniques.

Etant occupé à d'autres taches pour l'instant, ces futurs dossiers ne seront prêts que dans quelques semaines.
Néanmoins, je suis curieux de savoir quels sont les aspects techniques que les lecteurs souhaitent que je développe.
Que personne n'hésite à m'en faire part ici-même ! Ca me permettra d'orienter ce topo au mieux.

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
linuxnico


Hors ligne

Inscrit le: 16 Avr 2010
Messages: 143
Localisation: strasbourg
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 10 Sep 2010 - 15:57    Sujet du message: Les tables de Champy Répondre en citant

impressionnant!!! Okay

j'espere terminer la mienne (j'en suis qu'aux plans pour l'instant et encore) pour qu'elle ressemble a ca! mais il me faut encore du matos, de la precision et surtout du temps, que je cherche desesperement!

sinon peut tu detailler le fonctionnement de la manivelle de reglage fin de l'inclinaison de la defonceuse, j'ai pas bien compris, merci

+

vivement les autres dossier sur cette superbe table
_________________
s'il n'y a pas de solution,
c'est qu'il n'y a pas de probleme
SHADOCK
Revenir en haut
chris.83


Hors ligne

Inscrit le: 24 Fév 2010
Messages: 66
Localisation: hyéres
Masculin Taureau (20avr-20mai)

MessagePosté le: Ven 10 Sep 2010 - 18:34    Sujet du message: Les tables de Champy Répondre en citant

Bonjour à tous,
pour êtres impressionnant c'est impressionnant!!!!                Shocked


bravo pour la réalisation de la table mais aussi pour le travail de présentation de l'article
les dessins 3D sont super sympa
_________________
cordialement, Chris.83
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 10 Sep 2010 - 19:07    Sujet du message: Les tables de Champy Répondre en citant

Bonsoir

Pfff ! J'ai enfin fini 3 paires de volets... Reste plus qu'à les préparer pour la peinture (ce que j'aime le moins...).

@ Linuxico : L'inclinaison de la déf se fait uniquement par basculement (manuel) de son support (un berceau pivotant).
Il est guidé selon deux joues latérales (en forme d'arc de cercle) et s'y verrouille avec une vis à oreilles de chaque côté.
L'axe de rotation du berceau est situé à 10 mm sous la surface de la table.
La manivelle qu'on voit sur le côté du support sert à régler (finement) la hauteur de la fraise.

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
linuxnico


Hors ligne

Inscrit le: 16 Avr 2010
Messages: 143
Localisation: strasbourg
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 10 Sep 2010 - 19:50    Sujet du message: Les tables de Champy Répondre en citant

ok, j'avais pas bien regarder , excuse moi

apres avoir lu ton message, j'ai de nouveau regarder et compris mon erreur.

par contre il y a donc un engrenage pour transformer la rotation horizontale de la manivelle, en mouvement vertical, ou utilise tu une autre technique?

en tout cas c'est du super boulot!!! merci pour ce dossier

ps: est ce qu'il est possible d'avoir le fichier sketch up pour comprendre mieux la chose et s'en inspirer Wink ?
ps2: tu utilise la version gratuite ou la version pro de sketch up?
ps3: encore bravo
_________________
s'il n'y a pas de solution,
c'est qu'il n'y a pas de probleme
SHADOCK
Revenir en haut
lemplus


Hors ligne

Inscrit le: 19 Jan 2010
Messages: 207
Localisation: Corbreuse
Masculin

MessagePosté le: Ven 10 Sep 2010 - 19:50    Sujet du message: Les tables de Champy Répondre en citant

wouah !
On sent le gars passionné ! Okay

... et combien de temps pour cette réalisation ?

Amicalement
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 10 Sep 2010 - 20:13    Sujet du message: Les tables de Champy Répondre en citant

Re

J'ai évidemment un fichier Sketchup, au format V7. Perso, je dispose de la version 'pro', mais ce fichier est parfaitement exploitable sur la version gratuite.
Sans ce logiciel, cette réalisation aurait été impossible (ou alors, elle m'aurait pris 5 ans...).
Cependant, le fichier final (relativement précis) fait environ 18 Mo. Alors, dur dur de le passer par ici.
Que les fanas me passent leurs emails en message privé. J'enverrai en retour une invitation pour télécharger le fichier sur ma banque personnelle.

Notez qu'il faut un PC qui 'turbine' un peu pour visualiser ce schéma et avoir quelques notions sur l'utilisation du Ketchup...

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
kanaber


Hors ligne

Inscrit le: 04 Juin 2010
Messages: 154
Localisation: 29
Masculin Balance (23sep-22oct)

MessagePosté le: Ven 10 Sep 2010 - 23:29    Sujet du message: Les tables de Champy Répondre en citant

Citation:
Rien n'est plus dangereux qu'une idée quand on n'en a qu'une (Paul Claudel)


Rien à voir avec "Les tables de Champy" mais il faut bien que je te prévienne d'une chose...

Comment se fait-il que l'hébergeur d'images "XOOimage" du site soit marquée comme dangereuse par le module complémentaire WOT Question

Cela fait longtemps que je pensais te poser cette question en MP mais autant la mettre sur le forum pour avoir peut-être l'avis de certains?

Merci et bonsoir à tous!



_________________
Trugarez, Kenavo, ken ar wech all.
Revenir en haut
cley84
Membres actifs

Hors ligne

Inscrit le: 01 Déc 2009
Messages: 868
Localisation: st saturnin les avignon
Masculin Capricorne (22déc-19jan)

MessagePosté le: Sam 11 Sep 2010 - 07:41    Sujet du message: Les tables de Champy Répondre en citant

bonjour a tous.

il y a une chose qui m'interesse au plus haut point c'est la confection et le fonctionnement de tes tables croisées. j'ai suivi par le passé les problémes que tu avais rencontré pour leur réalisation. aussi, comme j'aimerais en faire une plus petite pour ma perceuse, si tu peux quand tu auras le temps developper ce sujet, ce serait super.
trés amicalement
christian
cley84
_________________
amicalement
cley84
bien faire et laisser braire.
Revenir en haut
kanaber


Hors ligne

Inscrit le: 04 Juin 2010
Messages: 154
Localisation: 29
Masculin Balance (23sep-22oct)

MessagePosté le: Sam 11 Sep 2010 - 09:06    Sujet du message: Les tables de Champy Répondre en citant


Bonjour à tous,




Citation:
Comment se fait-il que l'hébergeur d'images "XOOimage" du site soit marquée comme dangereuse par le module complémentaire WOT?



Outre cet info que j’ai glissé d’où j’y reviendrais ultérieurement: http://pandoon.webatu.com/quelques-addons-pour-firefox/ (WOT et Adblock Plus entr’autres pour info). Embarassed




Citation:
j'aimerais en faire une plus petite pour ma perceuse, si tu peux quand tu auras le temps développer ce sujet, ce serait super.



Je recherchais justement ces jours derniers un support sur la toile pour mes perceuses et je n’ai pas songé une seconde à l’idée géniale de Christian Okay (nom qui m’interpelle parce moi aussi j’ai le même prénom).



Citation:
La version 1 plus classique.



Je la cherche à nouveau (je ne souviens plus s’il y avait les côtes...) car bientôt je vais monter la mienne (les travaux d’été s’achèvent enfin).

     Bon week-end à tous! Smile

Amicalement,




_________________
Trugarez, Kenavo, ken ar wech all.
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 489
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Sep 2010 - 09:14    Sujet du message: Les tables de Champy Répondre en citant


Citation:

Je la cherche à nouveau (je ne souviens plus s’il y avait les côtes...) car bientôt je vais monter la mienne (les travaux d’été s’achèvent enfin).



Christian (Kenaber), tu vas sur le site, rubrique Techniques, puis Défonçage
Tu verras qu'il y a plusieurs modèles de tables qui te sont proposés dont l'autre modèle de Champy.
Il n'y a pas toujours de dimensions.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
kanaber


Hors ligne

Inscrit le: 04 Juin 2010
Messages: 154
Localisation: 29
Masculin Balance (23sep-22oct)

MessagePosté le: Sam 11 Sep 2010 - 10:46    Sujet du message: Les tables de Champy Répondre en citant

Bonjour Bernard,

Citation:
Christian (Kenaber), tu vas sur le site, rubrique Techniques, puis Défonçage


C'est ce que j'ai fait mais sans résultats, je cherche cette table de défonçage: Okay



Celle-ci convient tout à fait à ce que je pense réaliser. J'ai déjà les matériaux adéquats mais j'aurais bien voulu en savoir plus notamment au niveau des rails à prendre (les 2 modèles) et sur quel sites ou alors y-a-t-il peut-être une astuce que je connais pas (tringle à rideau, etc...), ne serai-ce qu'avoir les dimensions des profils déjà m'aiderai beaucoup! Embarassed

Je n'ai qu'une adresse pour l'une d'elle: http://www.technic-achat.com/page_8,fr,8,8.cfm

Quand à l'autre et ce qui va à l'intérieur... Le Weldom du coin? Mr. Green

J'habite une région où l'on est ravitaillés par les corbeaux! Very Happy

Je remercie ceux qui pourraient m'aider à réaliser cette table!

Quand à l'autre table, c'était celle-ci:


et



Amicalement,


_________________
Trugarez, Kenavo, ken ar wech all.
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 489
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 11 Sep 2010 - 11:25    Sujet du message: Les tables de Champy Répondre en citant

Pour la table de PCI (ta première photo), tu vas dans Equipements d'Atelier, puis machines spéciales

Comme elle ne sert pas qu'au défonçage mais aussi au sciage, elle a été mise à cette endroit.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
