MessagePosté le: Ven 15 Mai 2015 - 09:34    Sujet du message: Maxi 26 Technirem Répondre en citant

Re,

Je viens de relire ton document.
Il est bien commun aux machines TRI et MONO

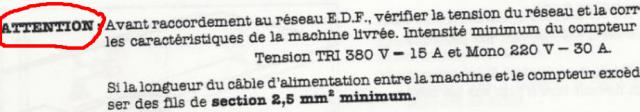

Mais tu as cette remarque importante au début


Par construction, un moteur TRI ne peut fonctionner en mono et réciproquement.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Ven 15 Mai 2015 - 09:34    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
poloastucien


Hors ligne

Inscrit le: 12 Avr 2015
Messages: 24
Localisation: nord
Masculin

MessagePosté le: Ven 15 Mai 2015 - 23:59    Sujet du message: Maxi 26 Technirem Répondre en citant

bonjour eric


Eric a écrit:
merci à tous pour vos conseils.
lorsque je reprends la notice, ce que je ne comprends pas c'est:
je cite le document
Branchement
Branchement monophasé 220V
ce raccordement doit être réalisé par un câble de 3 conducteurs avec prises de courant 2 pôles + terre normalisée 16 A. Deux fils sont prévus pour l'alimentation (L1,L2); le troisième (jaune et vert) étant branché obligatoirement sur la borne terre.
fin de citation

ce qui pour moi implique que la machine est aussi censée fonctionner en 220V sans modif


euhhhh faut lire jusqu'au bout  Sad , sur la photo de la doc que tu as mise, après le branchement en 220V, y'as le branchement en triphasé
et donc ca ne dit pas si c'est un moteur mono ou tri
dans toutes les docs, y parleront à chaque fois ou presque des 2 formes de raccordement = mono ou tri sans pour autant dire si c'est un ou des moteurs mono ou tri


oui une photo de la plaque signalétique du moteur serais bien mieux


sinon reste quand même à voir la fiche d'alimentation de la machine ou tout du moins le type de câble d'alimentation de la machine = 3 conducteurs ou 4 conducteurs


voir même à ouvrir le boitier de raccordement du moteur pour voir si c'est 2 fils ou 3 fils
voir même à nous faire un zolie photo  Very Happy
Revenir en haut
Visiter le site web du posteur
poloastucien


Hors ligne

Inscrit le: 12 Avr 2015
Messages: 24
Localisation: nord
Masculin

MessagePosté le: Sam 16 Mai 2015 - 00:09    Sujet du message: Maxi 26 Technirem Répondre en citant

bonjour bernardlimont




BernardLimont a écrit:
Re,

Je viens de relire ton document.
Il est bien commun aux machines TRI et MONO
Mais tu as cette remarque importante au début


Par construction, un moteur TRI ne peut fonctionner en mono et réciproquement.


désolé j'avais pas vu la 2eme page





euh d'après mes souvenirs un moteur tri peut fonctionner en mono, juste un problème de démarrage mais en le lançant à la main on y arrive
il tournera sur 2 pattes avec un bruit assez caractéristique et sans puissance, un peu comme un moteur à explosion qui tourne sur 3 bougie au lieu de 4 mais il tourne
bon c'est vrai qu'a l'heure actuelle on as plus vraiment accès aux courroie et puis les anciens moteurs ne sont pas les moteurs actuels
Revenir en haut
Visiter le site web du posteur
Eric


Hors ligne

Inscrit le: 13 Mai 2015
Messages: 16
Localisation: Vaucluse
Masculin Vierge (24aoû-22sep)

MessagePosté le: Sam 23 Mai 2015 - 19:11    Sujet du message: Maxi 26 Technirem Répondre en citant

BernardLimont a écrit:
Bonjour,

Tout à fait d'accord sur la remarque sur les tarifs.

Citation:
Avec un condensateur :
je sais que ça fonctionne mais au détriment de la puissance
en y incorporant un condensateur on perd systématiquement 1/3 de la puissance


Effectivement, on perd le 1/3 de la puissance. Cette méthode est donc très déconseillée pour une machine à bois.
On trouve facilement le calcul sur le net.

Eric, un moteur TRI ne peut pas fonctionner en monophasé.
Dans les documentations Lurem, tu trouves les schémas électriques pour le mono et pour le tri (du moins, c'est ce que j'ai avec les miennes)
Le plus simple serait que tu trouves la plaque signalétique qui se trouve sur le moteur, que tu la photographies et que tu la mettes sur le forum.






Bonjour,
désolé pour le retard dans ma com. Merci pour votre réponse.
je vous joint la fiche de l'appareil en question
Cordialement


_________________
Je suis nul mais je me soigne
Revenir en haut
Visiter le site web du posteur
Eric


Hors ligne

Inscrit le: 13 Mai 2015
Messages: 16
Localisation: Vaucluse
Masculin Vierge (24aoû-22sep)

MessagePosté le: Sam 23 Mai 2015 - 19:14    Sujet du message: Maxi 26 Technirem Répondre en citant

BernardLimont a écrit:
Bonjour,

Tout à fait d'accord sur la remarque sur les tarifs.

Citation:
Avec un condensateur :
je sais que ça fonctionne mais au détriment de la puissance
en y incorporant un condensateur on perd systématiquement 1/3 de la puissance


Effectivement, on perd le 1/3 de la puissance. Cette méthode est donc très déconseillée pour une machine à bois.
On trouve facilement le calcul sur le net.

Eric, un moteur TRI ne peut pas fonctionner en monophasé.
Dans les documentations Lurem, tu trouves les schémas électriques pour le mono et pour le tri (du moins, c'est ce que j'ai avec les miennes)
Le plus simple serait que tu trouves la plaque signalétique qui se trouve sur le moteur, que tu la photographies et que tu la mettes sur le forum.


Bonjour,
désolé pour le retard dans ma com. Merci pour votre réponse.
je vous joint la fiche de l'appareil en question
Cordialement


_________________
Je suis nul mais je me soigne
Revenir en haut
Visiter le site web du posteur
Eric


Hors ligne

Inscrit le: 13 Mai 2015
Messages: 16
Localisation: Vaucluse
Masculin Vierge (24aoû-22sep)

MessagePosté le: Sam 23 Mai 2015 - 19:16    Sujet du message: Maxi 26 Technirem Répondre en citant


_________________
Je suis nul mais je me soigne
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 23 Mai 2015 - 22:02    Sujet du message: Maxi 26 Technirem Répondre en citant

Bonsoir,

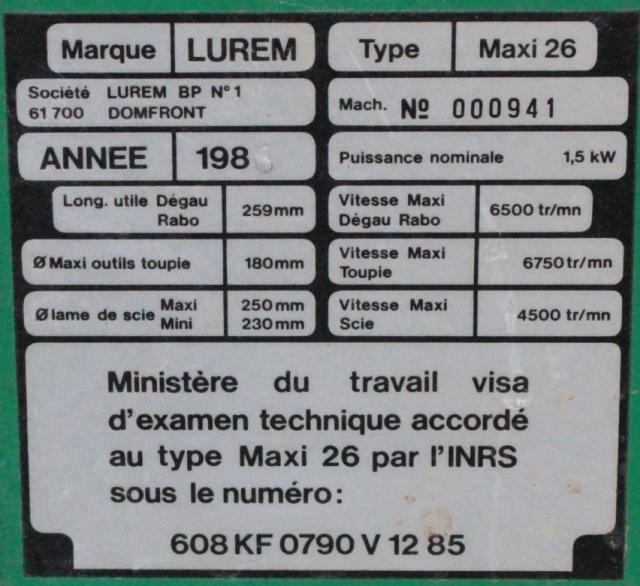

Ce que tu as mis là, c'est la plaque signalétique de ta machine.

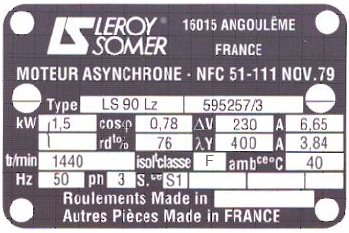

Il doit y en avoir une autre sur le moteur.
Voilà à quoi ça ressemble

_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Eric


Hors ligne

Inscrit le: 13 Mai 2015
Messages: 16
Localisation: Vaucluse
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mar 26 Mai 2015 - 13:55    Sujet du message: Maxi 26 Technirem Répondre en citant

Bonjour,
bon ben voilà, la bête est démontée.....lol
ci-joint quelques photos du moteur et de l'instal
merci pour votre aide.
cordialement




_________________
Je suis nul mais je me soigne
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

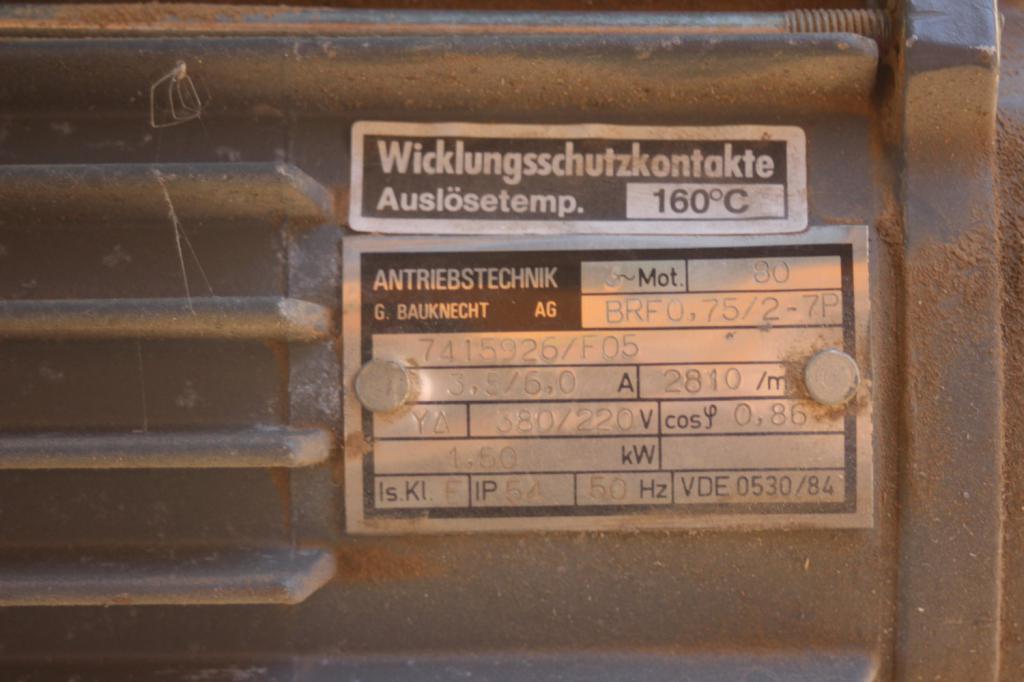

MessagePosté le: Mar 26 Mai 2015 - 14:21    Sujet du message: Maxi 26 Technirem Répondre en citant

OK

Ton moteur est bien un moteur triphasé
380 V TRI en montage triangle
220 V TRI en montage étoile

Il ne peut donc pas fonctionner en monophasé, sauf à ajouter des condensateurs qui te feront perdre 1/3 de la puissance.

Il te reste deux solutions :
- montage d'un convertisseur,
- changement du moteur.

Bien sûr, tu oublies le lancement à la main. Je me vois mal faire ça avec une toupie, une scie ou une rabot....
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)


Dernière édition par BernardLimont le Mar 26 Mai 2015 - 14:27; édité 1 fois
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 26 Mai 2015 - 14:25    Sujet du message: Maxi 26 Technirem Répondre en citant

Encore moi,

J'ai remis tes photos en taille normale : évite les vignettes, on a le droit à la PUB et c'est agaçant.
Je n'ai pas remis la partie manuscrite (c'est bien la copie de la plaque moteur ?)
Par contre, qu'est-ce qu'il est écrit sur le boitier noir ?

Va voir cette vidéo (mais pour un petit moteur triphasé) :
https://www.youtube.com/watch?v=s1hN3Ga7FLE
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Eric


Hors ligne

Inscrit le: 13 Mai 2015
Messages: 16
Localisation: Vaucluse
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mar 26 Mai 2015 - 18:35    Sujet du message: Maxi 26 Technirem Répondre en citant

Désolé Bernard pour les photos.... j'ai fait ça un peu à l'arache ce midi car j'étais pressé...
Merci pour la vidéo... je l'avais déjà visionnée tout comme une autre du même genre aussi.
oui c'est la copie du moteur...je l'ai aussi retranscrite à la main et en ai fait un scan joint.. Je je sais pas à quoi sert le boitier noir. il y a un bouton poussoir dessus qui vient sur la carelingue de la machine... impossible de lire ce qu'il y a dessus dsl...
Ce que mon petit esprit a du mal à comprendre c'est pourquoi sur la notice il y a cette possibilité de branchement en 220V monophasé et sans rajouté de condo ou faire quoique ce soit d'autre?
quelle est la solution la plus économique? quel prix? as tu des références/ caractéristiques de moteurs et/ou de convertisseurs à me communiquer?
en te remerciant par avance
Bien cordialement
Eric
_________________
Je suis nul mais je me soigne
Revenir en haut
Visiter le site web du posteur
Eric


Hors ligne

Inscrit le: 13 Mai 2015
Messages: 16
Localisation: Vaucluse
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mar 26 Mai 2015 - 18:42    Sujet du message: Maxi 26 Technirem Répondre en citant

j'ai trouvé ça sur le net
http://www.leboncoin.fr/bricolage/809203417.htm?ca=21_s
http://www.leboncoin.fr/bricolage/783651792.htm?ca=21_s

EDIT Modération (BernardLimont)
ATTENTION, ce sont des moteurs TRI
http://www.leboncoin.fr/bricolage/609567305.htm?ca=21_s
http://www.leboncoin.fr/bricolage/783313437.htm?ca=21_s
http://www.leboncoin.fr/bricolage/633817076.htm?ca=21_s
_________________
Je suis nul mais je me soigne
Revenir en haut
Visiter le site web du posteur
Gédéon
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 494
Localisation: Metz
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 26 Mai 2015 - 19:50    Sujet du message: Maxi 26 Technirem Répondre en citant

Bonsoir

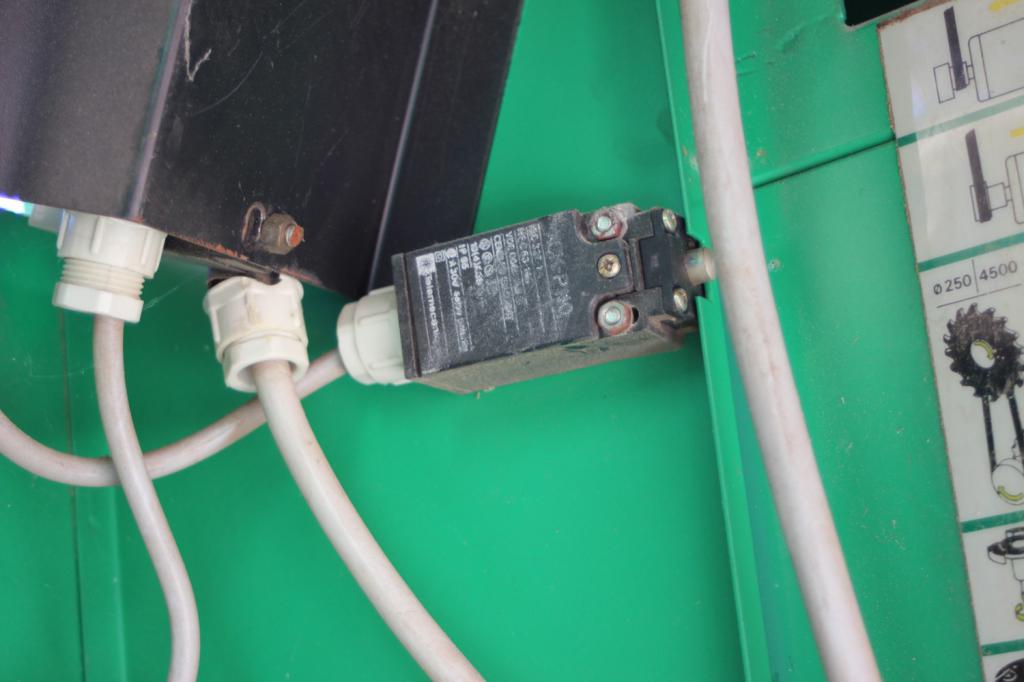

le boitier noir est un fin de course, quand tu ouvres la porte sécurité oblige le moteur s’arrête
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 26 Mai 2015 - 21:33    Sujet du message: Maxi 26 Technirem Répondre en citant

Merci Jean-François, je n'avais pas pensé à une sécurité.

Citation:
Ce que mon petit esprit a du mal à comprendre c'est pourquoi sur la notice il y a cette possibilité de branchement en 220V monophasé et sans rajouté de condo ou faire quoique ce soit d'autre?

C'est tout simplement que Lurem met sur la même doc le branchement pour une machine en mono et celui pour une machine en TRI, ce qui évite de multiplier les documents.

Pour les moteurs, le lien qui est en premier pourrait convenir.
A voir s'il peut se mettre facilement à la place de l'autre.
Jean-François, c'est une Maxi26 que tu possèdes ? Tu as une idée ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Eric


Hors ligne

Inscrit le: 13 Mai 2015
Messages: 16
Localisation: Vaucluse
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mar 26 Mai 2015 - 23:04    Sujet du message: Maxi 26 Technirem Répondre en citant

ok Bernard... je n'avais pas pensé à cette raison effectivement.
pour le premier moteur, ce qui m'inquiète c'est le boitier qu'il y a au dessus. S'il n'y a pas moyen de le désolidariser du moteur c'est fichu... Enfin, rien ne m'empêche d'aller voir ( au point ou j'en suis lol)
je vous tiens au courant.
Merci
Cordialement
_________________
Je suis nul mais je me soigne
Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 18:42    Sujet du message: Maxi 26 Technirem

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Outillage Toutes les heures sont au format GMT + 2 Heures
Aller à la page: <  1, 2, 3  >
Page 2 sur 3


Sauter vers:

Index | Panneau d’administration | creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
