Alimentation pour perceuse sans fil
Aller à la page: <  1, 2, 3, 4  >

Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Outillage
Sujet précédent :: Sujet suivant
Auteur Message
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Sam 7 Mar 2015 - 18:44    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

J'ai acheté chez Bricodépot 10 M de câble 2x 2,5 mm² rouge et noir côte à côte, assez souple pour 21€
Il y avait du 1,5 mais là, je n'ai pas osé.
Je n'ai fait que survoler son site, j'y retournerai. Il fabrique plein d'instruments de musique, ça a l'air intéressant.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
Publicité






MessagePosté le: Sam 7 Mar 2015 - 18:44    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 7 Mar 2015 - 18:44    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Citation:
On compte traditionnellement 10 ampères par mm2

Oui, effectivement.
Mais, ce dont il faut se méfier ici, ce sont les pertes en ligne et donc de la longueur du fil.
Si on perd 2,3 V avec une tension de 220 V, ce n'est pas grave.
Si on perd 2,3 V avec une tension de départ de 12 V, il ne reste que 9,7 V (câble de 1,5 mm²) à l'arrivée pour la visseuse. Si elle fonctionne correctement avec cette tension, ça peut le faire.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
george


Hors ligne

Inscrit le: 11 Nov 2013
Messages: 268
Localisation: 7370
Masculin Scorpion (23oct-21nov)

MessagePosté le: Sam 7 Mar 2015 - 19:20    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Bonsoir,

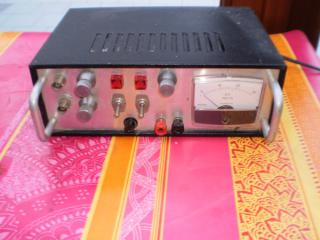

          désolé du retard (chose promise chose due), voici la photo d'une des 2 alimentations stabilisées que j'avais réalisé:
NB: pour info,  alimentation pour labo et non pour visseuse  (qui n'existait d'ailleurs pas en 1988) 12/ 24 volts 5 A, doublé d'un signal traceur ( en kit "velleman")

entrée 230 volts AC sortie en courant redressé via pont de diodes....


_________________
Amicalement,
George.
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Sam 7 Mar 2015 - 21:29    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

oui, ça, c'est pas pour moi !
En attendant, je vais me pencher sur l'introduction du 12v dans la perceuse, je voudrais garder la carcasse de la batterie. Je vais aller  voir sur le Web si je trouve quelque chose
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
george


Hors ligne

Inscrit le: 11 Nov 2013
Messages: 268
Localisation: 7370
Masculin Scorpion (23oct-21nov)

MessagePosté le: Dim 8 Mar 2015 - 00:47    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

bonsoir,
          la boîte est en métal, elle aurait pu être en bois, sinon pour l'alimentation BT le principe reste le "même", le voltmètre analogique te permet de contrôler la tension, mais un simple multimètre ferait l'affaire.

_________________
Amicalement,
George.
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 11 Mar 2015 - 14:20    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Voilà, premier essai ! pas trop convainquant !
J'ai mis une longueur de câble de 4M. voltage au départ 13,28v voltage au niveau de la batterie (modifiée) 13,28v Je ne constate donc aucune perte ? Par contre, question puissance c'est pas ce que j'espérais J'ai fait un essai sur 3 Bosch: une bleue 14,4v j'arrive à tenir à la main le mandrin il y a 15 unités de torck à 10 le torck ne déclencha pas.
une vieille 12v verte il y a 5 unités à 3 je bloque et le torck ne déclencha pas
une petite verte 12v, assez ressente, 10 unités de torck, à 9 je bloque (avec difficulté)
Je tire de tout ceci: la puissance fournie n'est pas au top puisque l'alimentation n'arrive pas à fournir suffisamment de puissance pour la petite.
autre constat, mes vieille Bosch sont un peu fatiguées.

_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 11 Mar 2015 - 14:46    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Citation:
J'ai mis une longueur de câble de 4M. voltage au départ 13,28v voltage au niveau de la batterie (modifiée) 13,28v Je ne constate donc aucune perte ?

Attention, Daniel, c'est à charge qu'il faut mesurer cette tension.
A vide (la visseuse n'est pas branchée ou ne tourne pas), c'est normal que tu retrouves cette tension.,
A charge, c'est lorsque la visseuse visse.

Maintenant, tu peux aussi mesurer cette tension au départ et si elle baisse fort, c'est que l'alimentation "flanche"
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 11 Mar 2015 - 16:49    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Ah, bon, je contrôle
a+
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 11 Mar 2015 - 17:07    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Contrôler, au départ, dans le boîtier, je sais, mais dans la perceuse, là, je ne sais pas.
J'ai percé un trou de 10 dans du merisier, avec la bosch bleue avant de commencer j'avais 12,96v, quand j'ai commencé à percer, les chiffres ont changés une  fraction de seconde mais sont aussitôt revenus à 12,96
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 11 Mar 2015 - 17:20    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

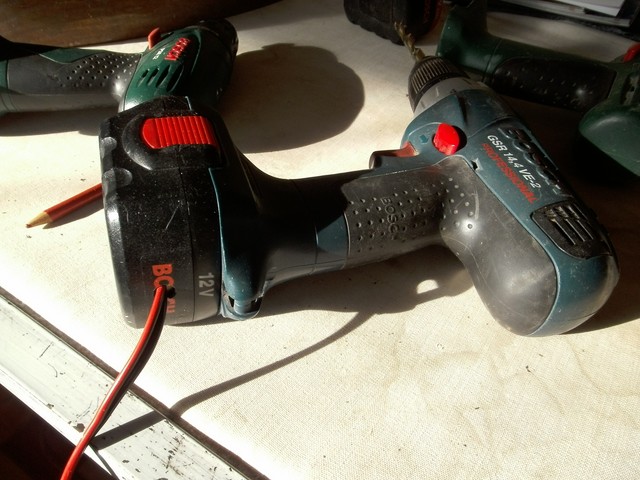

Tu vois le montage ôté perceuse

_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
george


Hors ligne

Inscrit le: 11 Nov 2013
Messages: 268
Localisation: 7370
Masculin Scorpion (23oct-21nov)

MessagePosté le: Mer 11 Mar 2015 - 18:41    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

bonjour,
         si tu alimentes en direct, la  tension (E) mesurée à la sortie de ton transfo sera la même qu'aux bornes du moteur!
et, si (E) chute (fortement) c'est peut être du a un manque d' (I) de ton transfo?
_________________
Amicalement,
George.
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 11 Mar 2015 - 22:49    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

oui, mais il y a la perte de charge sur les 4 M de fil. Tu as vu le tableau de Bernard
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 11 Mar 2015 - 23:21    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

La chute de tension lors de la mise en marche de la visseuse est normale.
Tu retrouves vite sa valeur nominale, le générateur fait bien son boulot.

Effectivement, il y a une perte de charge dans les fils : la tension à l'arrivée n'est pas la même qu'au départ.
Pourrais-tu mesurer l'intensité qui parcourt tes fils qui est, elle, la même partout.
C'est assez facile à faire comme montage (mettre le multimètre sur 20 A)
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Jeu 12 Mar 2015 - 00:08    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

oui, je crois que ça commence à être compliqué pour moi . En plus, comme ça fonctionne assez bien....
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
george


Hors ligne

Inscrit le: 11 Nov 2013
Messages: 268
Localisation: 7370
Masculin Scorpion (23oct-21nov)

MessagePosté le: Ven 13 Mar 2015 - 14:21    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Santé a écrit:

oui, mais il y a la perte de charge sur les 4 M de fil. Tu as vu le tableau de Bernard


Bonjour, oui Daniel, je viens de regardé le tableau, ok, faible chute de tension, en fonction de la section et de la longueur du fil, dans le cas d'une alimentation DC réglable (avec poto) tu peux palier a ce type de problème, ( mon exemple ci-dessus, 0 à 24 Volts, sauf que dans celui il n'y a que 5 A).
lorsque tu écris que "ça va assez bien", que doit-on en retenir?  ton transfo est bon et nous conseilles-tu de faire l'achat, ou vaut mieux pas ?
merci.
_________________
Amicalement,
George.
Revenir en haut
