MessagePosté le: Ven 6 Mar 2015 - 19:32    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Bonsoir,

Quelle est la section des fils que tu utilises après ton transfo ?
Je pose cette question car tu es en 13 V et dans ce cas, les pertes en ligne peuvent devenir importantes si le fil est trop fin (par rapport à l'intensité sollicitée par ta perceuse).
Ce que tu peux faire, c'est mesurer la tension dont tu disposes à l'arrivée quand tu utilises ta visseuse (pas à vide, mais en vissant).
Perte en ligne : ça signifie que tu peux avoir 13 V au départ et 9 V à l'arrivée (c'est un exemple).
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Ven 6 Mar 2015 - 19:32    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Ven 6 Mar 2015 - 21:14    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Bonsoir Bernard,
Je n'en suis pas encore là, mais Christophe de "la belle note" a pris du 3,5 mm², ça me semble énorme mais je vais faire comme lui afin de profiter de son expérience et, semble-t-il de ses connaissances. ça te parait bon ?
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
george


Hors ligne

Inscrit le: 11 Nov 2013
Messages: 268
Localisation: 7370
Masculin Scorpion (23oct-21nov)

MessagePosté le: Ven 6 Mar 2015 - 21:22    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

bonsoir,
         3.5mm² en mono fil ou en multibrin?
quelle est l'intensité (I) de ton alimentation?
_________________
Amicalement,
George.
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Ven 6 Mar 2015 - 21:41    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Non, en multibrins (le plus souple possible)
Tout ce que je peux te dire, c'est ce qui est écrit sur le boitier
Model:VT-21250 (250W)
input 220+/- 15% AC 2.57A
50Hz
output: 12V==20.7A (je ne sais pas dessiner le signe"continu, j'ai remplacé par 2 signes =)
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 6 Mar 2015 - 22:00    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Tu peux aller jusqu'à environ 21 A en sortie.
Je ne suis pas certain que ta visseuse en demande autant.
Peut-être que du 2*2,5 mm² (souple) suffirait.
Mais il faut aussi tenir compte de la longueur du fil.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Ven 6 Mar 2015 - 22:11    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Disons +/- 5 M
ça peut aussi marcher pour la Bosch bleue qui est plus puissante ?
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 6 Mar 2015 - 22:27    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Daniel,

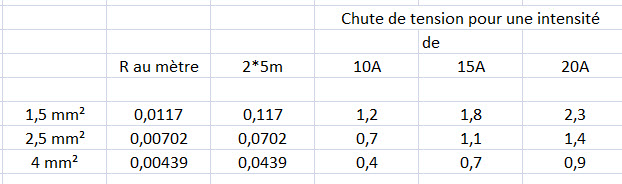

Je viens de te faire ce tableau sur Excel

Je le commente dans le post suivant
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 6 Mar 2015 - 22:31    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Re,

J'ai pris la résistance au mètre pour différentes sections. Je suis surpris qu'il existe du 3,5 mm²
Tu as dans la colonne suivante la résistance pour 10 m (2 fois 5 m)
Ensuite pour différentes intensités, tu as la chute de tension.
A mon avis, du 2,5 mm² serait un bon compromis
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Ven 6 Mar 2015 - 22:57    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

à vue de nez, 2,5 c'est ce qui me semblait valable, mais au pif ! Du 3,5, j'ai jamais vu, du 4, du 10 oui mais du 3,5 ????
Je vois bien le type de fil qu'il a pris, du côte à côte transparent
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 6 Mar 2015 - 23:32    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Oui, mais sauf erreur de ma part, ce câble n'existe qu'en 2*0,5mm² ou en 2*0,75mm² : c'est celui que l'on trouve sur les petits appareils électroménagers (mais pas transparent).
Je me suis demandé s'il n'existait pas en 2*1,75 mm² (d'où son 3,5 mm²), mais je n'en ai pas trouvé sur le net.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Ven 6 Mar 2015 - 23:55    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Je ne comprends plus, quand on parle de 2,5 mm² c'est bien de 2 x 2,5 ? , moi, c'est ça que je voyais
Je vais voir ça demain ! De toute façon, 20A on n'a besoin de ça que dans un temps limité. Non ?
à demain.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 6 Mar 2015 - 23:58    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Santé a écrit:
Je ne comprends plus, quand on parle de 2,5 mm² c'est bien de 2 x 2,5 ? , moi, c'est ça que je voyais.

Oui, bien sûr.

C'est son 3,5 mm² que j'essaie de comprendre
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Sam 7 Mar 2015 - 11:15    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Bonjour à tous,
J'ai posé la question directement à l'intéressé, il m'a répondu immédiatement et, effectivement il doit bien s'agir de 2 x 1,75 car il m'a dit qu'il se serait contenté de 1,5 mm²
Je vais voir ça tout de suite. Je vous tiens au courant.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 7 Mar 2015 - 16:21    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

C'est bien ce que je pensais, il a utilisé du 2 fois 1,75 mm² (sauf que ça fait toujours un conducteur de 1,75 mm² et non 3,5 mm²)
Pour ma part, j'opterai pour du 2*2,5 mm²
La différence de prix doit être minime.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 082
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 7 Mar 2015 - 18:32    Sujet du message: Alimentation pour perceuse sans fil Répondre en citant

Bonjour à tous
Dans son blog, l'intéressé a dit:"
  • Le câble

Il me fallait trouver du câble souple autorisant un fort ampérage. J'ai opté pour du câble pour enceintes HI-FI. Il fait 3.5 mm2 de section. (On compte traditionnellement 10 ampères par mm2). "


J'ai trouvé ceci
http://www.audiophonics.fr/fr/cables-hautparleur-conducteurs/analysis-plus-…
Mais là, ça explose le budget Sad Sad .
Francis
