MessagePosté le: Dim 15 Fév 2015 - 11:49    Sujet du message: cyclone Répondre en citant

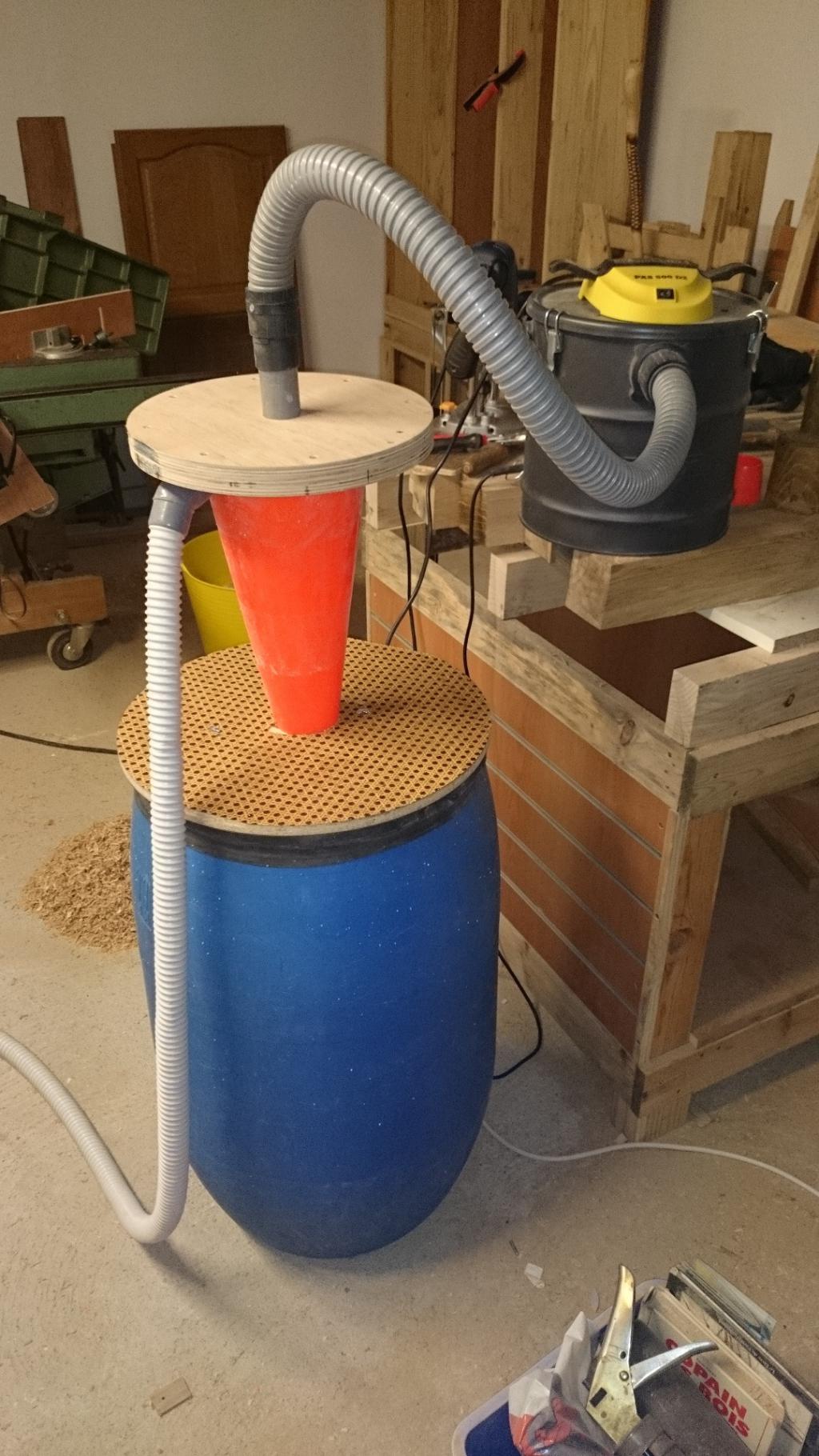

Bonjour j'ai un problème entre le cône et le bidon.
Il y a une stagnation des copeau qui forme parfois un bouchon
Sauriez vous d'ou vient le problème ?

J'ai remarquer des imperfections dans le cône cela peut il poser problème ?



Revenir en haut
Publicité






MessagePosté le: Dim 15 Fév 2015 - 11:49    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Nico31
Membres actifs

Hors ligne

Inscrit le: 14 Nov 2012
Messages: 319
Localisation: Toulouse
Masculin Capricorne (22déc-19jan)

MessagePosté le: Dim 15 Fév 2015 - 15:31    Sujet du message: cyclone Répondre en citant

Salut,

As-tu essayer d'augmenter la taille du tuyau d'aspiration dans le cône ?

@+

Nicolas
_________________
http://www.lurem.org : Documentation, Bonnes adresses...
Revenir en haut
Visiter le site web du posteur
aloys p


Hors ligne

Inscrit le: 15 Fév 2015
Messages: 14
Masculin Bélier (21mar-19avr)

MessagePosté le: Dim 15 Fév 2015 - 16:00    Sujet du message: cyclone Répondre en citant

non je n'ai pas essayer mais le débit d'air restera le même ?
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 071
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Dim 15 Fév 2015 - 22:55    Sujet du message: cyclone Répondre en citant

Bonjour à tous
La deuxième photo provient de quel partie du cyclone?
A l'occasion de quelle opération est ce que cela se produit . Scie circulaire, rabot dégo, nettoyage?
Si c'est en rabot-dégo, le diamètre de la base du cône est peut être un peu faible compte tenu de la quantité et de la dimension des copeaux à évacuer.
Francis
_________________
Quand on veut. On peut
Revenir en haut
Nico31
Membres actifs

Hors ligne

Inscrit le: 14 Nov 2012
Messages: 319
Localisation: Toulouse
Masculin Capricorne (22déc-19jan)

MessagePosté le: Lun 16 Fév 2015 - 09:23    Sujet du message: cyclone Répondre en citant

Salut,

Ca ne doit pas changer beaucoup la charge. Par contre le flux d'air devrait être plus "plongant" vers le bas du cône.

Ce qui est sur c'est qu'un aspirateur avec des tuyau de 30 mm ne suffiront pad pour les opérations de rabotage. Trop de copeaux.

@+

Nicolas
_________________
http://www.lurem.org : Documentation, Bonnes adresses...
Revenir en haut
Visiter le site web du posteur
aloys p


Hors ligne

Inscrit le: 15 Fév 2015
Messages: 14
Masculin Bélier (21mar-19avr)

MessagePosté le: Lun 16 Fév 2015 - 11:42    Sujet du message: cyclone Répondre en citant

Bonjour,

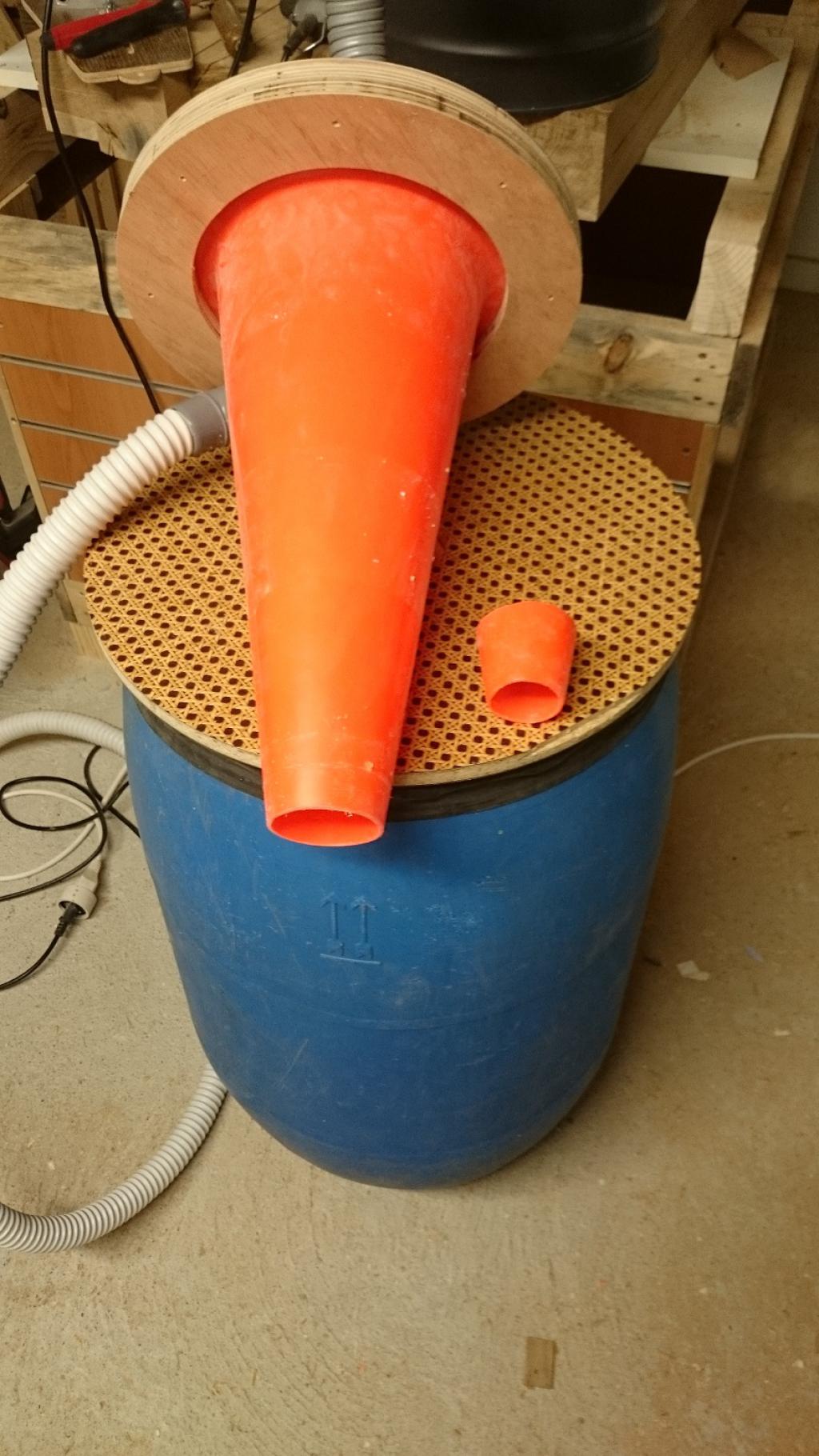

La deuxième photo provient de l'intérieur du cône vue du bas.
Ça ce produisez pendant le nettoyage.



j'ai résolu le problème du bouchon en  découpant la base du cône il y avais un petit rebord a l’intérieur

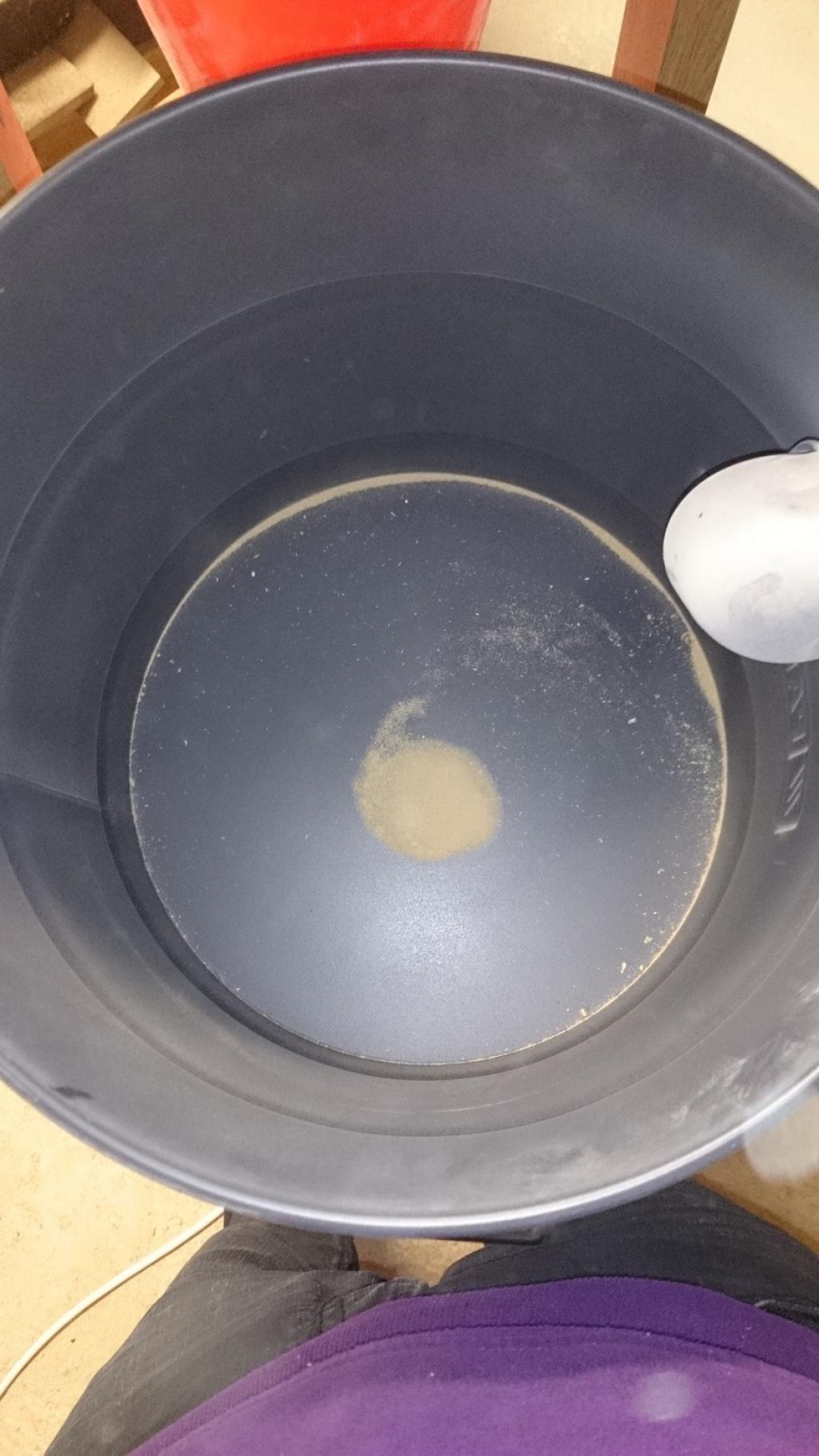

Après un petit test: l'aspirateur récupère la fine poussière et quelque copeaux

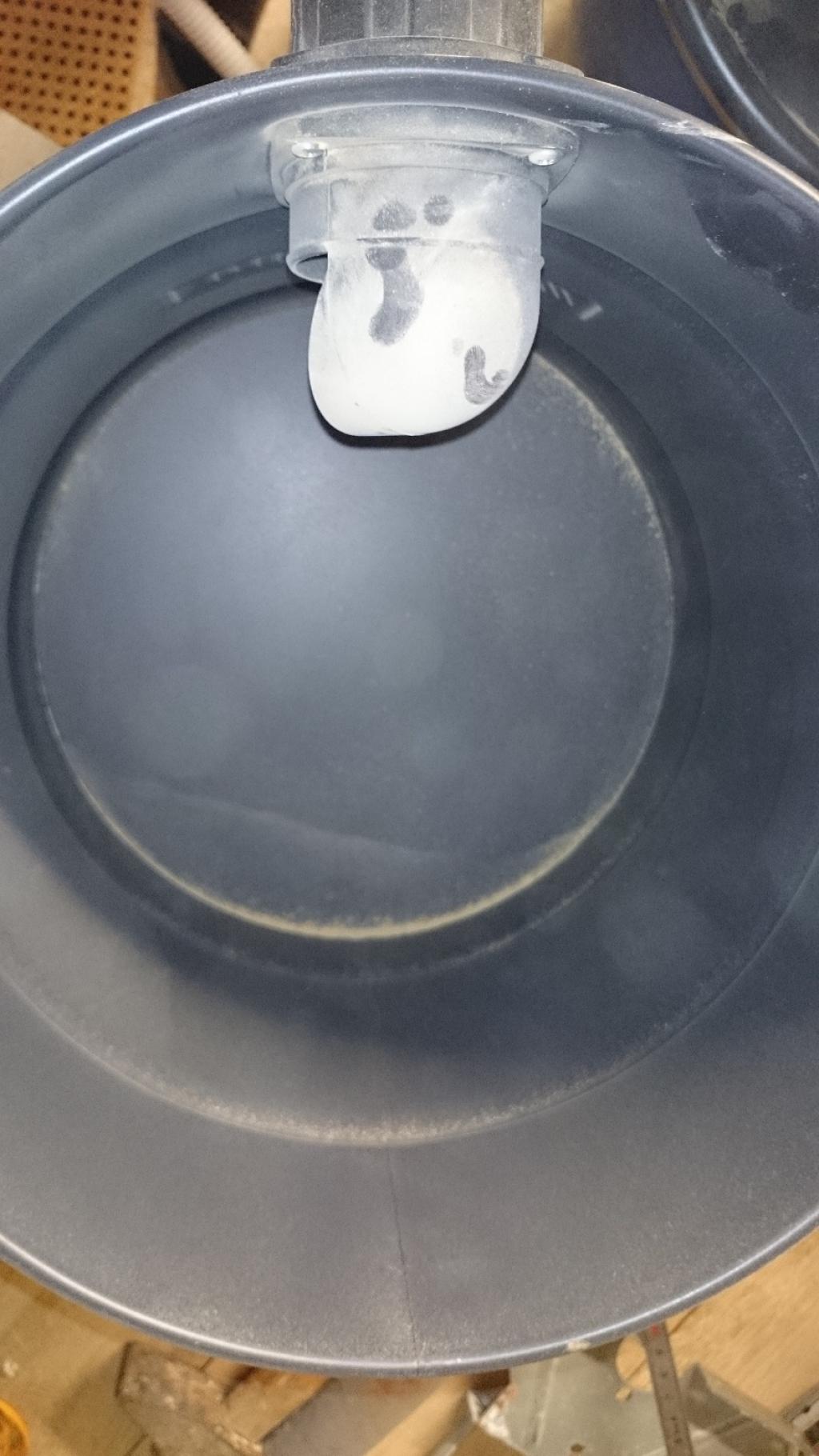

(J'ai remarquer que le tuyau blanc avais un diamètre trop petit et du coup que l'aspirateur avais une perte de puissance)
je vais donc le changer
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 071
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Lun 16 Fév 2015 - 18:30    Sujet du message: cyclone Répondre en citant

Bonjour à tous
Donc sur la deuxième photo c'est le haut du cyclone avec le tuyau PVC qui vient de l'aspirateur.
Si c'est bien cela, il me semble que le tuyau PVC ne descend pas beaucoup dans le cyclone.
L'extrémité doit venir en dessous du niveau du tuyau tangentiel (celui où arrive les copeaux ou poussières)
Le mien plonge de 15cm dans le cône et je l'ai fait réglable pour optimiser le système.
Voici quelques liens sur la fabrication 1 cyclone
http://www.forum-lescopeaux-asso.com/t2107-mini-cyclone.htm?q=cyclone
http://copaindescopeaux.fr/forum/viewtopic.php?f=29&t=6299&hilit=cy…
http://copaindescopeaux.fr/forum/viewtopic.php?f=29&t=1372&hilit=cy…
et si tu fais des recherches avec "aspirateur cyclonique" dans images tu en trouveras d'autres.
Francis
_________________
Quand on veut. On peut
Revenir en haut
aloys p


Hors ligne

Inscrit le: 15 Fév 2015
Messages: 14
Masculin Bélier (21mar-19avr)

MessagePosté le: Mar 17 Fév 2015 - 00:33    Sujet du message: cyclone Répondre en citant

Bonsoir,
Deja, merci a tous pour vos réponses  Okay

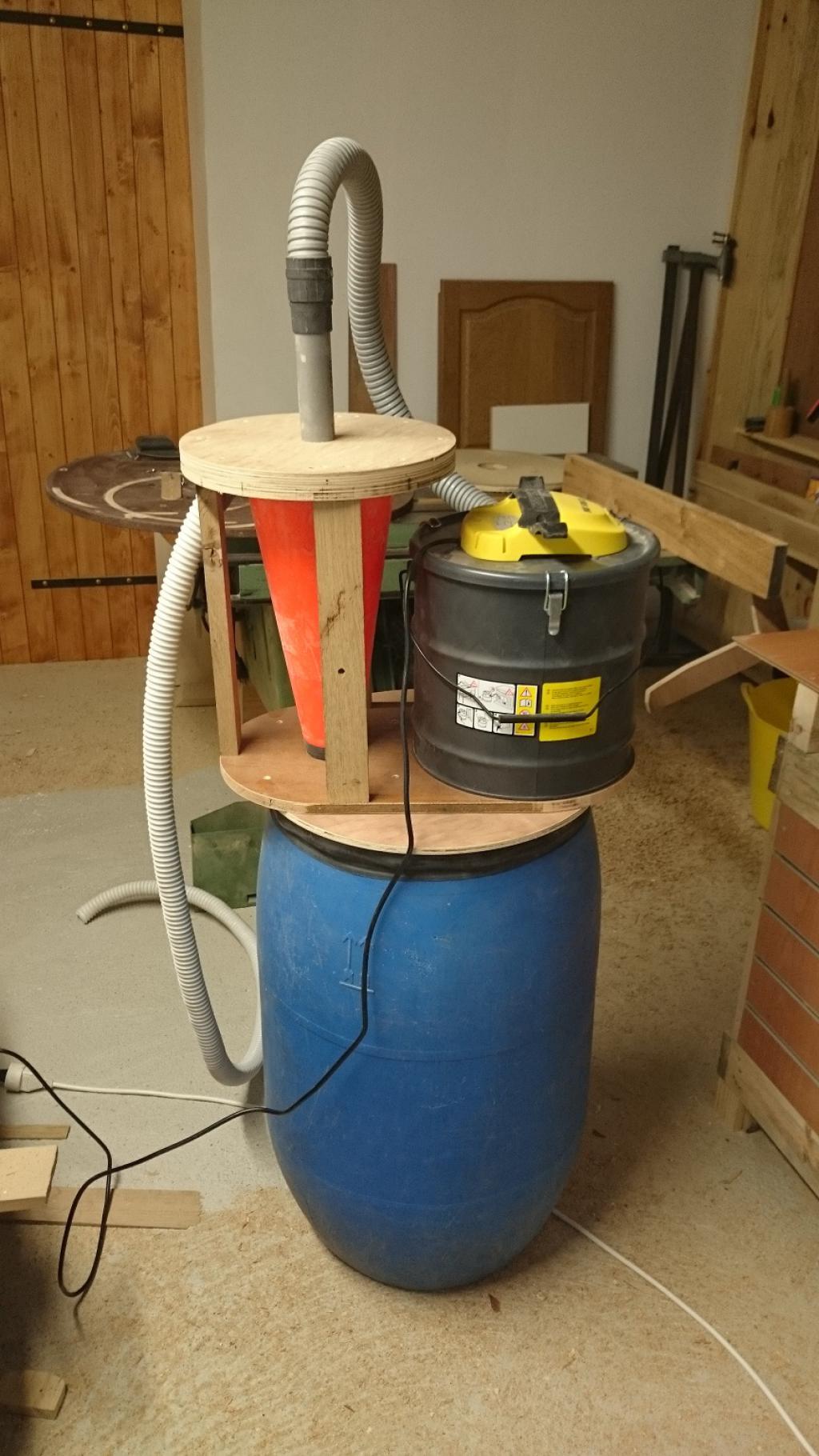

J'ai apporter quelques modifications:
- remonter le tuyau intérieur
- rajouter un boudin au niveau du couvercle du bidon pour l'étanchéité

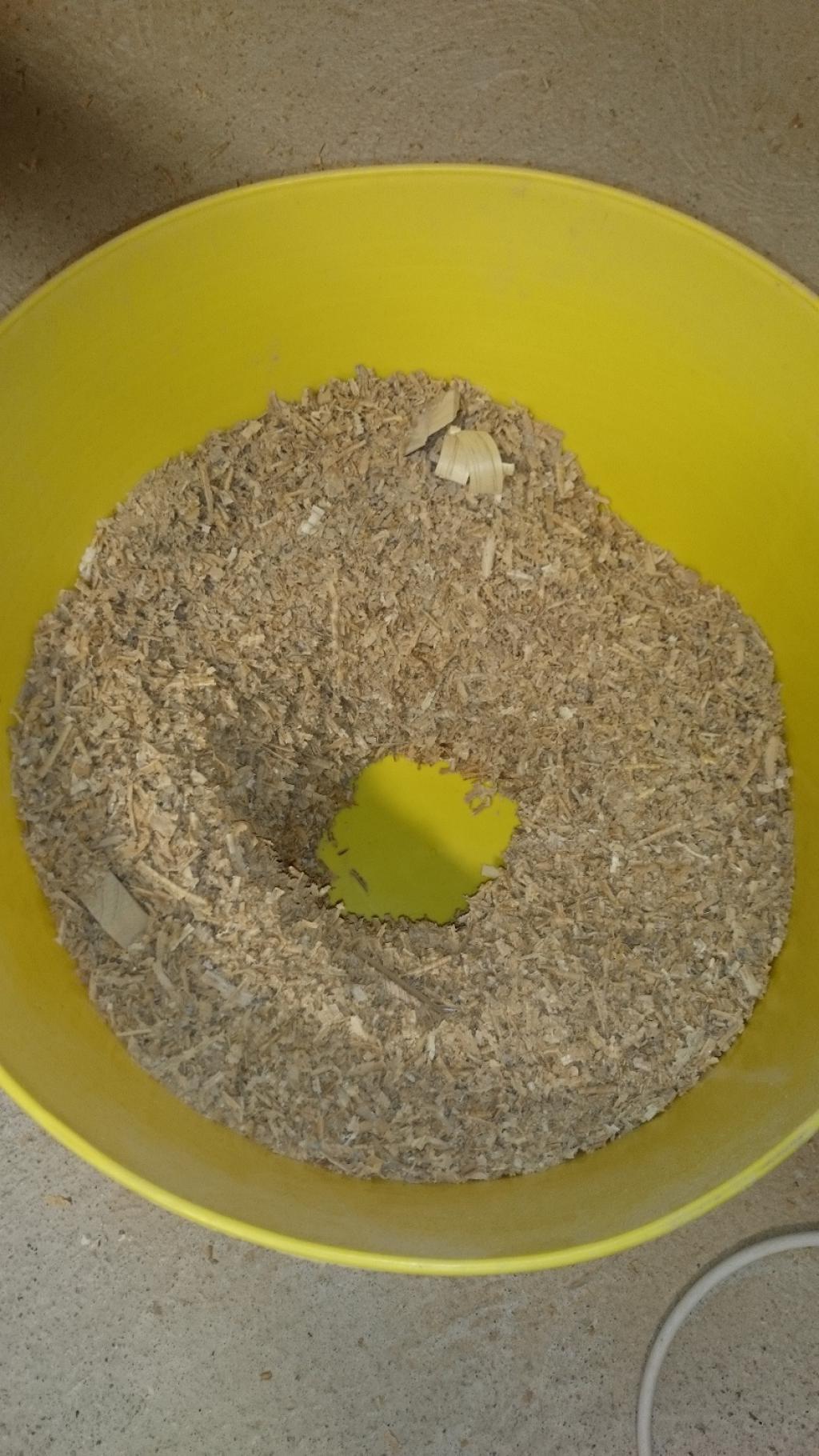

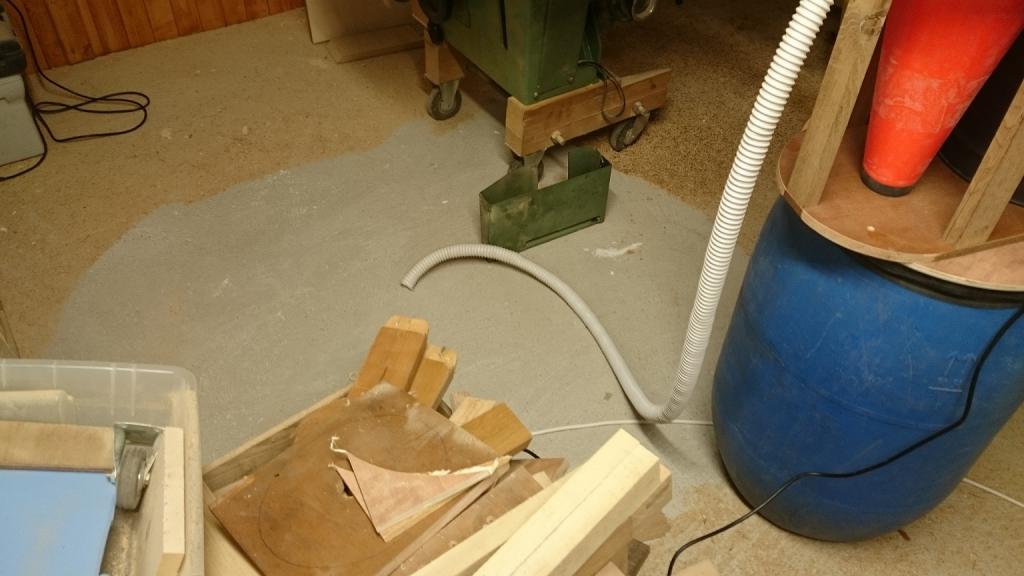

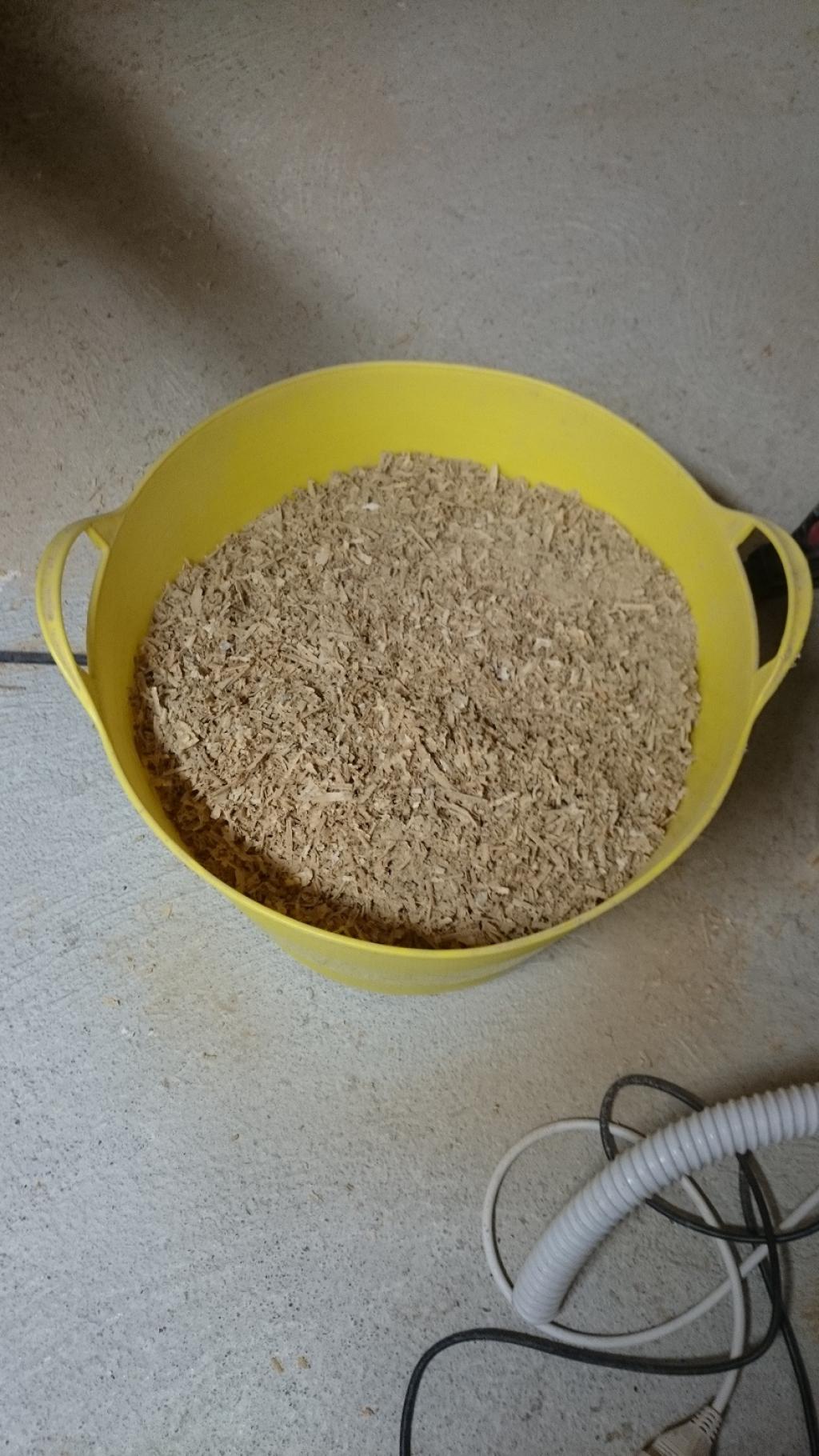

voila le résultat:






je n'ai plus qu'a
- changer le déflecteur
- changer le tuyau blanc
- fabriquer une base a roulette


bricofranck59 comment a tu fais ton tuyau reglable ?
aurai tu des photos ?
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 071
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 21 Fév 2015 - 18:32    Sujet du message: cyclone Répondre en citant

Bonjour à tous
Excuse pour la réponse tardive, mais ton post est passé à travers de ma visualisation.
Pour le réglage du tuyau PVC de 40 qui entre dans le cyclone, il faut prendre un manchon de raccordement pour D40,
http://www.castorama.fr/store/Manchon--40-mm-FF-Interplast-prod4880023.html…
et supprimer les petits ergots qui se trouvent au milieu à la râpe ou lime.
Heureux que tu sois arrivé à un bon résultat.
Francis
_________________
Quand on veut. On peut
Revenir en haut
