MessagePosté le: Sam 7 Fév 2015 - 20:06    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Bonjour,

A moins d'avoir mal chercher sur le forum et le net, mais je ne parviens pas à trouver un plan coté d'un aspirateur thien.
Quelqu'un pourrait- m'aider?
Merci d'avance.
Revenir en haut
Publicité






MessagePosté le: Sam 7 Fév 2015 - 20:06    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
moi.93


Hors ligne

Inscrit le: 06 Mar 2011
Messages: 53
Localisation: France,IDF,dep 93
Masculin

MessagePosté le: Dim 8 Fév 2015 - 18:19    Sujet du message: Cherche plans séparateur Thien Répondre en citant

bonjour

quelques éléments  sur


http://www.evenfallstudios.com/woodworks/2008/06/27/building-the-5_gallon-t…
Revenir en haut
gabriel


Hors ligne

Inscrit le: 07 Fév 2015
Messages: 19
Localisation: charleroi
Masculin

MessagePosté le: Dim 8 Fév 2015 - 20:13    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Merci moi.93. A première vue ça devrait suffire pour y arriver.
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 8 Fév 2015 - 22:24    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Bonsoir,

Il y a eu aussi ce dossier :
http://www.lescopeaux.asso.fr/Equipement_Atelier/Docs/Chado_Cyclone.pdf
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
gabriel


Hors ligne

Inscrit le: 07 Fév 2015
Messages: 19
Localisation: charleroi
Masculin

MessagePosté le: Lun 9 Fév 2015 - 10:43    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Merci BernardLimont
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 11 Fév 2015 - 02:39    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Bonjour,
tu peux trouver une réalisation détaillée du séparateur Thien ici.

http://www.jpthien.com/smf/index.php?topic=429.msg2187#msg2187
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 11 Fév 2015 - 11:17    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Merci Jean-Franco,

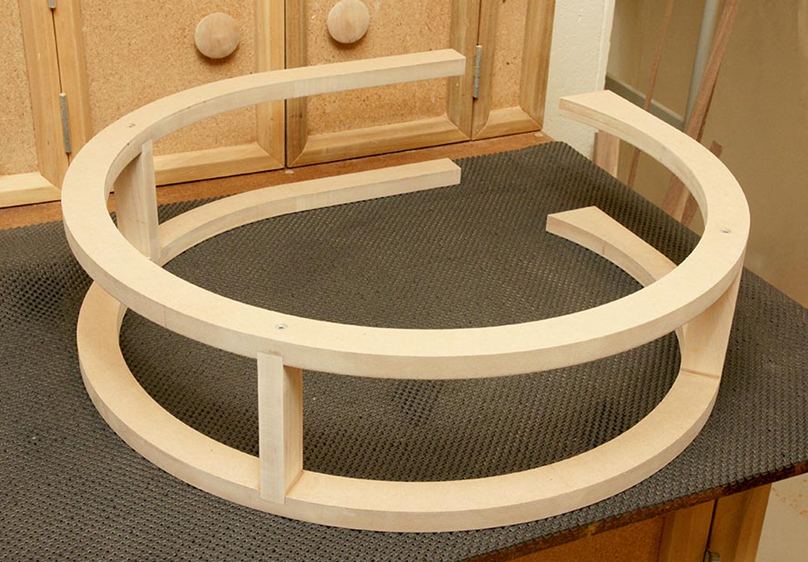

On pourrait peut-être utiliser du CP cintrable, ce qui éviterait de faire ces rainures dans un CP ordinaire.
Pour information, le CP cintrable existe entre 5 et 15 mm.

http://www.bois-et-parquets.com/produits-bois/panneaux,contreplaque,cp-cint…
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 11 Fév 2015 - 11:47    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Bonjour,
Le lien de Jean-Franco est très explicite, le seul conseil que je pourrais donner et d'incliner vers le bas le tuyau d'entrée afin d'envoyer le plus vite possible les copeaux vers la fente et, donc, le réceptacle. Pour faire le contour, du plastique de 1 ou 2 mm ferait l’affaire, C'est ce que j'ai employé pour faire le contour d'une turbine d'aspirateur (bande découpée dans un panneau publicitaire même en en deux parties )
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 11 Fév 2015 - 14:26    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Bonjour,
oui, oui, pour la partie arrondie je prendrais aussi un CP ou un plastique souple transparent.
J'ai donné ce lien car toutes les étapes de la construction étaient données.
Par ailleurs je ne voulais pas donner l'impression de critiquer ce qui avait été fait Wink
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
gabriel


Hors ligne

Inscrit le: 07 Fév 2015
Messages: 19
Localisation: charleroi
Masculin

MessagePosté le: Mer 11 Fév 2015 - 19:18    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Merci pour le très bon lien proposé par notre modérateur jft68. Merci également à bernardlimont et à santé pour leurs contributions.

Bonne soirée à vous.
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 11 Fév 2015 - 20:02    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Afin de faciliter la lecture de ce pas à pas, voici l'ensemble sur un fichier PDF. Il fait 2,6Mo.

Voici le lien pour le récupérer:  https://app.box.com/s/v8vrmtq8rl1zop6y4qlt49r6n5e9hcsf
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 11 Fév 2015 - 20:24    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Il y a un mois, j'ai beaucoup parcouru le forum de Mr Thien pour mettre à jour un dossier que j'avais commencé en mars 2012.

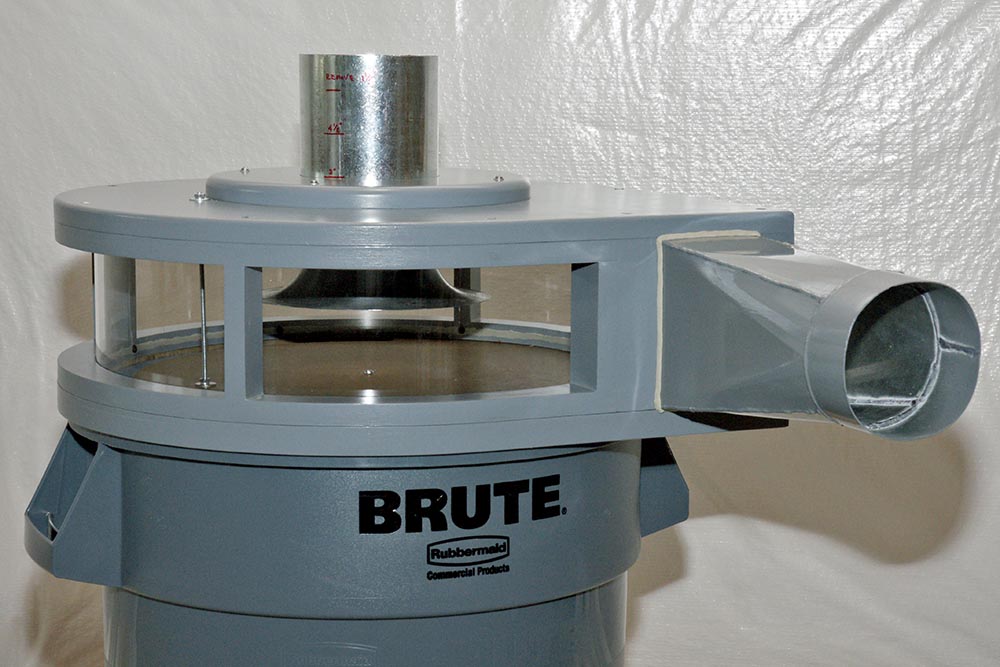

C'est la réalisation d'un membre qui fait une version encore plus élaborée de son séparateur. Il a aussi fait des essais sur la forme et le positionnement du tube de sortie.
J'ai tout récupéré et je viens de le mettre en forme dans un dossier PDF (3Mo). A récupérer ici:  https://app.box.com/s/qhmu2bx0dxkzg3kotv82xd207y0zfm44

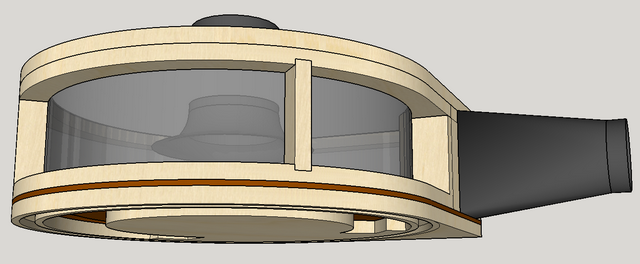

Il y a même le fichier Sketchup (5Mo) à récupérer ici:  https://www.dropbox.com/s/xyix0d46ds7l0ov/Retired2 Separator by Justin Hill…



Je trouve personnellement ce mode de construction plus simple que celui du premier lien que j'ai donné.




_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
gabriel


Hors ligne

Inscrit le: 07 Fév 2015
Messages: 19
Localisation: charleroi
Masculin

MessagePosté le: Jeu 12 Fév 2015 - 20:16    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Pff.. Ca deviens du grand Art. Joli.
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Jeu 12 Fév 2015 - 20:22    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Oui, on peut dire ça !
Very Happy
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 15 Fév 2015 - 01:26    Sujet du message: Cherche plans séparateur Thien Répondre en citant

Bonjour Jean Franco et merci pour tes liens.

Le schéma SU est au format version 14 et je ne dispose que de la 8 Crying or Very sad .
Pourrais-tu le 'transformer', s'il te plait.

Merci d'avance
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
