Quelle est la largeur maximum pour un tenon ?
Aller à la page: <  1, 2, 3, 4  >

Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Travail du bois
Sujet précédent :: Sujet suivant
Auteur Message
greenman38


Hors ligne

Inscrit le: 28 Jan 2015
Messages: 74
Localisation: Isère
Masculin Verseau (20jan-19fev)

MessagePosté le: Jeu 29 Jan 2015 - 12:01    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Le modèle retenu est celui avec chapeau de gendarme.  Décision de madame Mr. Green

Ma question sur la largeur maximale du tenon est destiné à de futur réalisation.
J'ai tellement trouvé de tous et de rien sur internet qu'au final cela devient plus confus dans ma tête que précis !
J'ai trouvé des réalisations de 190mm avec 1 seul tenon.
_________________
Celui qui sait qu'il ne sait pas sait beaucoup et celui qui croit tous savoir ne sait rien !
Revenir en haut
Publicité






MessagePosté le: Jeu 29 Jan 2015 - 12:01    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
greenman38


Hors ligne

Inscrit le: 28 Jan 2015
Messages: 74
Localisation: Isère
Masculin Verseau (20jan-19fev)

MessagePosté le: Jeu 29 Jan 2015 - 12:05    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Je reviens sur la réalisation de diomedea, pourrai-je faire son tenon pour la traverse du milieu (:27x95mm) ?
et non un simple tenon comme jft68 l'a réalisé ?
_________________
Celui qui sait qu'il ne sait pas sait beaucoup et celui qui croit tous savoir ne sait rien !
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Jeu 29 Jan 2015 - 12:07    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Il n'y a aucun intérêt particulier à faire un double tenon sur la traverse du milieu qui ne fait que 90mm de large.
Mais rien ne t'empêche de le faire si cela te fait plaisir et que tu veux t'exercer.

Sur Internet on trouve de tout, du meilleur au pire.
Dans l'absolu rien ne t'empêche de faire un tenon de 190mm de haut. Dans ton atelier, tu fais ce que tu veux.
Moi personnellement avec ce que j'ai appris je ne le ferai pas.
Cela ne veut pas dire que les deux assemblages ne tiendront pas.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site


Dernière édition par jft68 le Jeu 29 Jan 2015 - 12:11; édité 1 fois
Revenir en haut
Visiter le site web du posteur
greenman38


Hors ligne

Inscrit le: 28 Jan 2015
Messages: 74
Localisation: Isère
Masculin Verseau (20jan-19fev)

MessagePosté le: Jeu 29 Jan 2015 - 12:10    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Ma question est surtout d'ordre technique.
 En terme de solidité sur le long terme? qu'est ce qui sera le mieux: le simple ou le double tenon ?
_________________
Celui qui sait qu'il ne sait pas sait beaucoup et celui qui croit tous savoir ne sait rien !
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Jeu 29 Jan 2015 - 12:16    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Je n'ai pas les compétences techniques pour démontrer quoi que ce soit.
Il faudrait faire des tests réels pour le démontrer.

Par ailleurs ça n'a pas de sens d'opposer simple tenon et tenon double. Les deux sont valables.
Ce n'est lié qu'à la largeur de la pièce qui les porte.

J'ai déjà répondu que dans ton cas pour 150mm je ferais un double tenon mais pas pour 95mm.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
greenman38


Hors ligne

Inscrit le: 28 Jan 2015
Messages: 74
Localisation: Isère
Masculin Verseau (20jan-19fev)

MessagePosté le: Jeu 29 Jan 2015 - 12:23    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

J'entends bien et comprend bien ce que je lis. Okay

Je le répète mes questions sont d'ordre générale et ne concernent pas uniquement les volets mais mes futurs réalisations (:Portail + avancé de toit + Table de Jardin + Chaises + Bar...).
_________________
Celui qui sait qu'il ne sait pas sait beaucoup et celui qui croit tous savoir ne sait rien !
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Jeu 29 Jan 2015 - 12:32    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Je répondais aussi pour le cas général puisque tu ne précisais pas davantage.
Pour te faire une idée des assemblages, il est facile de chercher sur le Net des exemples de réalisations tels que ceux que tu viens de citer.
Pour les "petits" meubles c'est souvent du tenon simple. On peut trouver du tenon double sur des ceintures de tables par exemple.

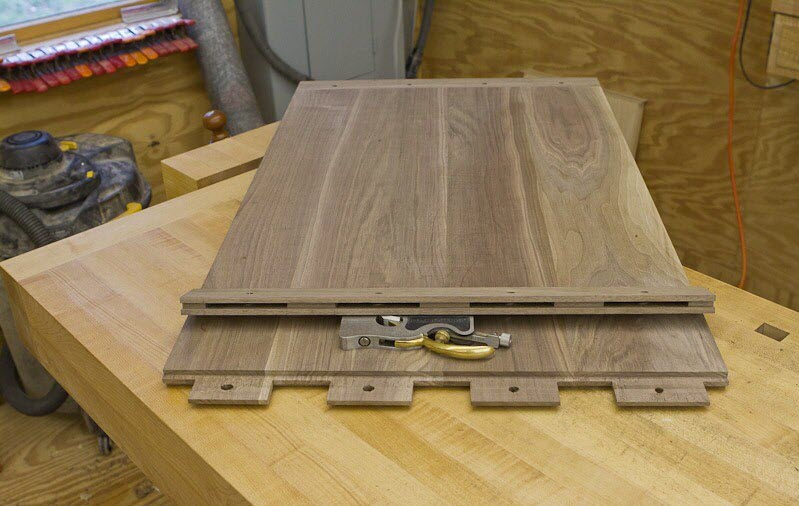

On peut aussi trouver du tenon multiple pour fixer les emboîtures de plateaux de meubles massifs.
Le but c'est de permettre les variations dimensionnelles saisonnières. Comme ici par exemple:


Pour la charpente, là cela peut être différent.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
greenman38


Hors ligne

Inscrit le: 28 Jan 2015
Messages: 74
Localisation: Isère
Masculin Verseau (20jan-19fev)

MessagePosté le: Ven 30 Jan 2015 - 10:25    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Pas d'autres intervenant ?
_________________
Celui qui sait qu'il ne sait pas sait beaucoup et celui qui croit tous savoir ne sait rien !
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Ven 30 Jan 2015 - 12:37    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

greenman38 a écrit:


Je le répète mes questions sont d'ordre générale et ne concernent pas uniquement les volets mais mes futurs réalisations (:Portail + avancé de toit + Table de Jardin + Chaises + Bar...).
Bonjour,
pour tes autres réalisations, tu peux aussi consulter des dossiers mis à disposition sur notre site.
Il y a des exemples de portails, portes, tables de jardin, etc...
Les assemblages y sont représentés et dimensionnés.
Par exemple pour le portail tu peux voir celui réalisé par Ubu. Tu vas sur http://www.lescopeaux.asso.fr/
Puis menu Fabrications & Projets > Menuiserie & Rénovations et là cliquer sur l'onglet "Extérieur"

Pour les réalisations extérieures très souvent les assemblages tenon-mortaise sont renforcés par des chevilles.
On pratique ce qu'on appelle le chevillage à la tire.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
greenman38


Hors ligne

Inscrit le: 28 Jan 2015
Messages: 74
Localisation: Isère
Masculin Verseau (20jan-19fev)

MessagePosté le: Ven 30 Jan 2015 - 12:43    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Bonjour et merci pour tous ces renseignements  Okay
_________________
Celui qui sait qu'il ne sait pas sait beaucoup et celui qui croit tous savoir ne sait rien !
Revenir en haut
BernardLimont
Modérateur

En ligne

Inscrit le: 16 Nov 2009
Messages: 4 491
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 30 Jan 2015 - 12:49    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Bonjour,

Toujours sur notre site, tu y trouveras les cours de Monsieur Rombauts.
Il y a un chapitre consacré aux tenons
http://www.lescopeaux.asso.fr/Rombauts/PDF/Rombauts_22.pdf
Tu y verras que les doubles tenons sont surtout réservés aux bois épais.

Toujours sur le site, Cley84 a également consacré quelques chapitres à la réalisation des tenons.
http://www.lescopeaux.asso.fr/fab_projets/Fabriquer_Meuble.php
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Ven 30 Jan 2015 - 12:51    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Pour l'avancée de toit, je sais que notre ami Santé avait fait cela pour un ami sur un chalet en Suisse si je me souviens bien.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Ven 30 Jan 2015 - 12:55    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

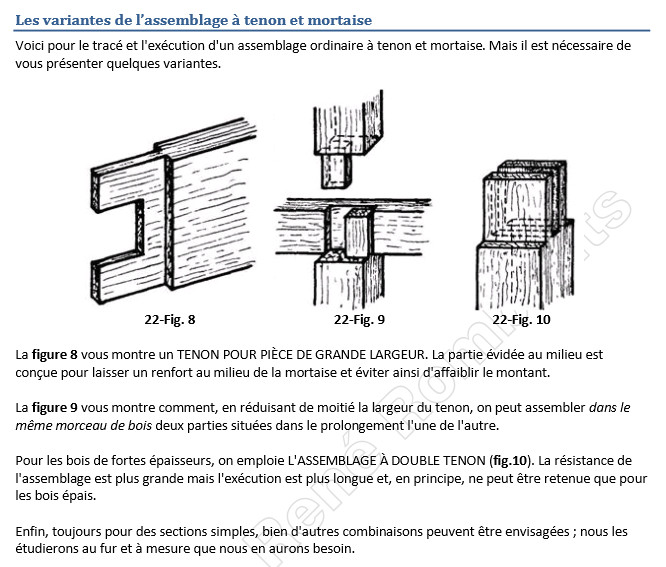

Sur le premier lien donné par Bernard tu trouveras en dernière page ceci:


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
greenman38


Hors ligne

Inscrit le: 28 Jan 2015
Messages: 74
Localisation: Isère
Masculin Verseau (20jan-19fev)

MessagePosté le: Ven 30 Jan 2015 - 13:29    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Okay Okay Okay
_________________
Celui qui sait qu'il ne sait pas sait beaucoup et celui qui croit tous savoir ne sait rien !
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Sam 31 Jan 2015 - 22:44    Sujet du message: Quelle est la largeur maximum pour un tenon ? Répondre en citant

Bonjour,

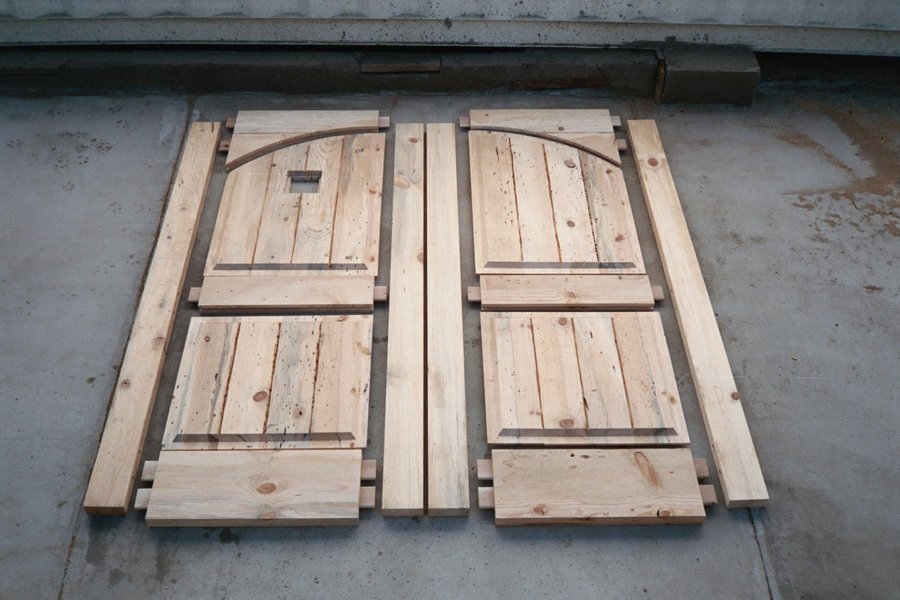

j'ai fini par retrouver une photo que je cherchais dans mes archives l'autre jour, mais que j'avais apparemment mal classé.
C'est une exemple de volet-porte en vue éclatée où l'on peut voir les tenons sur les différentes traverses.


_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
