MessagePosté le: Mar 21 Oct 2014 - 22:17    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Bonsoir,

Pour l'impression, j'ai trouvé ceci :
http://www.systemed.fr/forum-bricolage/imprimer-a-l-echelle-t36335.html

avec cette capture de Jean-Franco
https://app.box.com/shared/mfl1tqs9ci

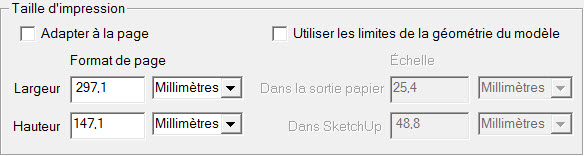

Je fais comme indiqué, mais, chez moi les cases échelles sont grisées !!


Il y a certainement un truc que je fais mal...
Je ne travaille pas avec une version PRO, est-ce la raison ?

C'est suite à cette question :
http://www.forum-lescopeaux-asso.com/t2498-SYSTEME-D-ASPIRATION-DANS-UN-ATE…
Merci
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 21 Oct 2014 - 22:17    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JRL56
Membres actifs

Hors ligne

Inscrit le: 19 Juin 2012
Messages: 83

MessagePosté le: Jeu 23 Oct 2014 - 19:00    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Bonsoir Bernard,
Comme toi j'avais quelques soucis pour imprimer à l'échelle 1 et Jean Franco m'a décrit dans le détail la procédure que voici:
1 - Sélectionner Caméra > Projection parallèle. La marque de coche située à côté de l'option de menu "perspective" doit disparaître et SU passe en mode de projection parallèle.
2 - Sélectionner Caméra> Vues standards. Le sous menu "vues standards" s'affiche.
3 - Sélectionner une vue. (Vue de dessus...)suivant le plan du dessin.
4 - Faire un zoom étendu pour que le dessin occupe tout l'espace de l'écran.
5 - Sélectionner Fichier > imprimer
6 - Dans la boîte de dialogue d'impression: décocher la case "adapter à la page". Le champ format de page devient actif.
7 - Définir l'échelle à l'aide des champs "Echelle" Dans la sortie papier: 1 Dans SU: 1
8 - Vérifier les unités car par défaut SU propose les unités impériales. Choisir mm, cm, m.
9 - Cliquer sur le bouton OK.
 Cordialement.
Denis

Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 23 Oct 2014 - 20:03    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Merci Denis,

C'est ainsi que je procède, mais les champs sortie papier et sketchup sont grisés et inacessible.
Peux-tu regarder les fichiers de Bernard21 (lien dans mon message précédent) pour voir si tu as le même pb.
Merci pour lui
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 067
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 23 Oct 2014 - 22:18    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Bonjour à tous
J'ai ouvert dans SU le fichier de la guillotine pris sur 3Dwarehouse.
Chez moi, quand je décoche "adapter à la page", les cases pour l’échelle deviennent accessibles. Par contre quand je veux imprimer, ça me le met sur 12 pages. Pour un dessin de 380/300 cela fait beaucoup, en principe 4 pages seraient suffisantes. J'ai cherché, mais je ne vois pas pourquoi.
Par contre, regarde dans la "plage d'impression des onglets" si c'est bien la case "vue actuelle" qui est cochée, car si c'est la coche "scènes" qui est active, les cases "taille d'impression" sont grisées.
Francis
_________________
Quand on veut. On peut
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Jeu 23 Oct 2014 - 22:35    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Bonsoir,
j'ai converti les 2 fichiers SKP en fichiers PDF imprimables.
Je n'ai pas pu vérifier sur mon imprimante si cela sort bien à l'échelle, car elle est en panne.

http://www.sendspace.com/file/909c6i
http://www.sendspace.com/file/928osl
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 24 Oct 2014 - 08:53    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Bonjour,

Merci Jean-Franco
Je viens d'imprimer et c'est tout bon.



Merci pour Bernard21

Sais-tu pourquoi les cellules sont grisées chez moi ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Ven 24 Oct 2014 - 12:00    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Bonjour Bernard,
c'est toujours plein de questions qui viennent lorsque l'on veut imprimer à l'échelle 1:1 avec SU.
Moi-même qui ai passé pas mal de temps sur le sujet, je ne comprends pas toujours ce qui se passe.
Il m'arrive aussi d'avoir ces cellules grisées.
Mais après quelques manips au hasard, cela se remet correctement.
J'ai eu cela sur ton second fichier.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 24 Oct 2014 - 13:22    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

La prochaine fois, j'essaierai les manips 'au hasard'.
Ce n'est pas faute d'avoir essayé aussi bien sur le portable qu'avec le fixe (et avec différentes versions de SU)
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 26 Oct 2014 - 01:56    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Salut

Moi aussi, j'ai galéré pour réduire le nombre de pages en échelle 1/1...
Certes, il faut être en mode projection parallèle et ne pas 'bouger' le dessin à la souris (seul un déplacement 'à plat' est toléré - Shift + déplacement souris).

Ensuite, voici LA solution :
Il faut réduire la fenêtre SU (icône juste à gauche de la croix de fermeture de la fenêtre) afin de la dimensionner au plus proche des limites du dessin (en horizontal et vertical).
Il faut donc jongler entre la valeur du zoom (molette souris) et la grandeur de la fenêtre, en la réduisant à droite ou en bas, et en recentrant le dessin 'à la main' (Outil 'déplacement' sélectionné + shift - souris).
Ensuite, faire une pré-visualisation de l'impression, afin de voir le nombre de pages induit et la répartition du dessin.
Parfois, il est judicieux de modifier la restitution (entre page 'portrait' ou 'paysage') de son imprimante, avec le menu 'Configuration de l'impression'.

Quand tout est bien calé (dessin à la limite de la fenêtre), on ne peut pas faire mieux.
Faire alors une prévisualisation et on obtient l'impression voulue.

Sur mon Epson WF7620, les feuilles se recoupent en laissant un rab d'environ 5 mm.
Comme c'est une A3, c'est cependant plus facile pour les dessins assez grands...

Perso, je mets toujours 2 repères (verticaux et horizontaux) à 100 mm l'un de l'autre, de part et d'autre des bords de page.
Ca facilite le positionnement des pages avant collage entre-elles.

Attention, les réglages de la fenêtre ne sont pas mémorisés avec le fichier.
Il faut donc recommencer cette manip à chaque fois...
Mais bon, quand on a pigé la méthode, ça va finalement assez vite.

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 6 Déc 2014 - 09:48    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Jean-Franco,

Bernard21 m'indique que le second lien est mort.
Pour ma part, je n'ai récupéré que le contenu du premier lien pour faire un essai d'impression.
Si tu as le temps, peux-tu remettre ce second lien

Merci
Bon WE
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Sam 6 Déc 2014 - 10:02    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Bonjour,
un coup de chance que je n'aie pas vidé ma "corbeille" Smile
https://app.box.com/s/b4uxuodo23v4sjj9awti
https://app.box.com/s/59fm4svinbhbuz7n37lk
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
bernard21


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 106
Localisation: cote d'or
Masculin Verseau (20jan-19fev)

MessagePosté le: Sam 6 Déc 2014 - 11:16    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Merci pour le coup de main je viens d'imprimer le second fichier qui tient en 2 feuilles A4 ... il me reste a voir s'il est possible de ne le mettre que sur une seul sinon avec decoupage et collage ça devrait aller
bon week end
cordialement
_________________
Bernard21
(en Bourgogne)
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Sam 6 Déc 2014 - 16:26    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Non, le second doit obligatoirement être sur deux pages compte tenu des dimensions de l'original.
Sinon il ne sera plus à l'échelle 1:1
Oui, il faut juxtaposer et coller les deux parties.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
bernard21


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 106
Localisation: cote d'or
Masculin Verseau (20jan-19fev)

MessagePosté le: Sam 6 Déc 2014 - 18:42    Sujet du message: Imprimer à l'échelle 1 Répondre en citant

Merci Jean Franco effectivement je me suis rendu compte de cela au tirage.... comme j'avais sorti la partie fixe en mettant le zoom a 103% j'ai du faire la partie mobile en zoom a 95% ... en juxtaposant a la lumière ça semble convenir... sinon j'ajusterai par touche....
merci en tous cas pour tout, du coup j'ai enregistré les PDF car je n'en aurai pas qu'une a faire....
en fait si je déduit bien on peut faire les parties fixes et mobiles toutes identiques et ne calculer que le trou et épaulements en fonction du diamètre du tube PVC que l'on utilise ?
