MessagePosté le: Jeu 7 Aoû 2014 - 16:07    Sujet du message: utilisation toupie Répondre en citant

Bonjour,


Pouvez-vous me donner des principes sur le réglage en profondeur et et hauteur pour réaliser des feuillures.
Je possède un combiné KITY 260 avec une fraise KWO 140x14-28x30.
Puis-je faire une feuillure, dans du chêne, d'une profondeur de 30 mm et d'une hauteur de 12mm en une seule passe? Crying or Very sad




Dans l'attente, je vous souhaite une bonne fin de journée
Revenir en haut
Publicité






MessagePosté le: Jeu 7 Aoû 2014 - 16:07    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 7 Aoû 2014 - 16:21    Sujet du message: utilisation toupie Répondre en citant

Bonjour,

Je viens de déplacer ta question dans la partie "Travail du bois"

Citation:
Puis-je faire une feuillure, dans du chêne, d'une profondeur de 30 mm et d'une hauteur de 12mm en une seule passe?

Non, il vaut mieux faire au moins deux passes.

Pour l'autre question, je vais essayer de trouver le temps de faire des photos.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 7 Aoû 2014 - 17:44    Sujet du message: utilisation toupie Répondre en citant

Re,

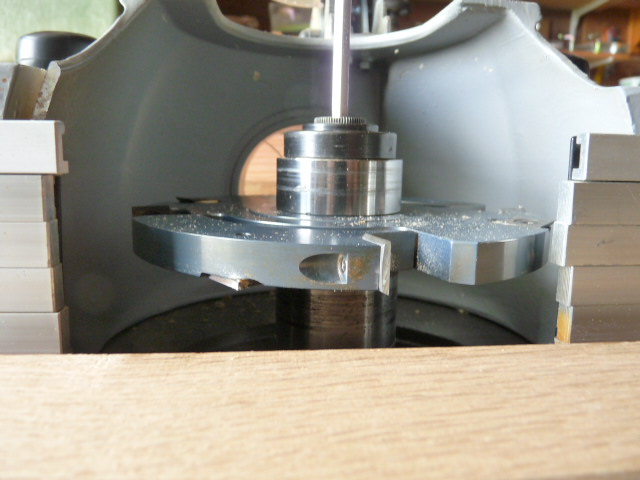

Tu as la possibilité de travailler avec l'outil en dessous.
Dans ce cas, il faut vérifier que l'outil rentre bien (sans frotter, donc tourne librement) dans le puits de toupie.

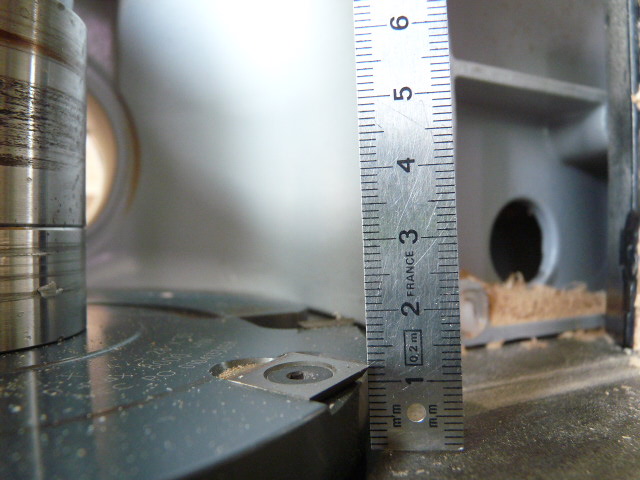

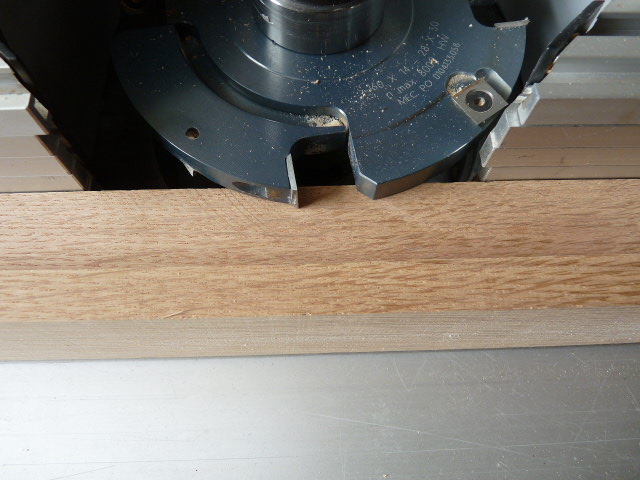

Réglage de la hauteur de toupie.
Sur la photo, j'utilise un réglet, mais on peut utiliser un pied à coulisse modifié (voir sur notre site).
Le réglage de hauteur s'effectue sur l'araseur.

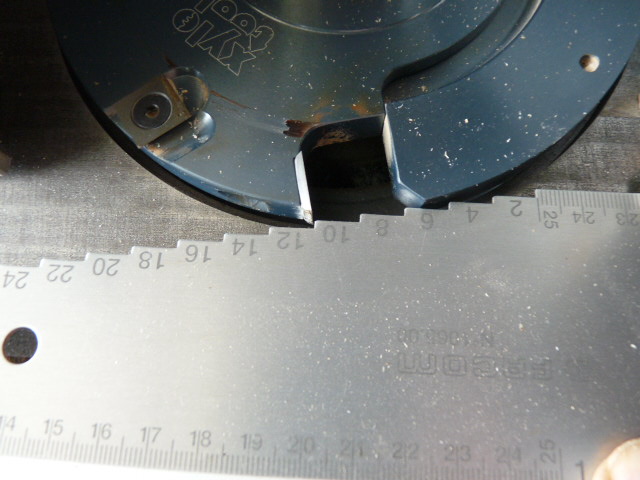

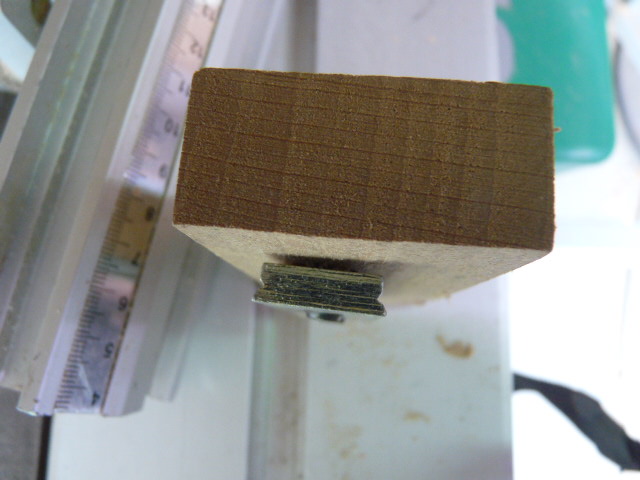

Réglage de la profondeur : un réglet de toupilleur peut être utilisé


Il n'y a plus qu'à positionner les sécurités et à passer la pièce d'essai.


Il faut donc prévoir des morceaux en plus pour ces essais.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)


Dernière édition par BernardLimont le Jeu 7 Aoû 2014 - 17:47; édité 1 fois
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 7 Aoû 2014 - 17:45    Sujet du message: utilisation toupie Répondre en citant

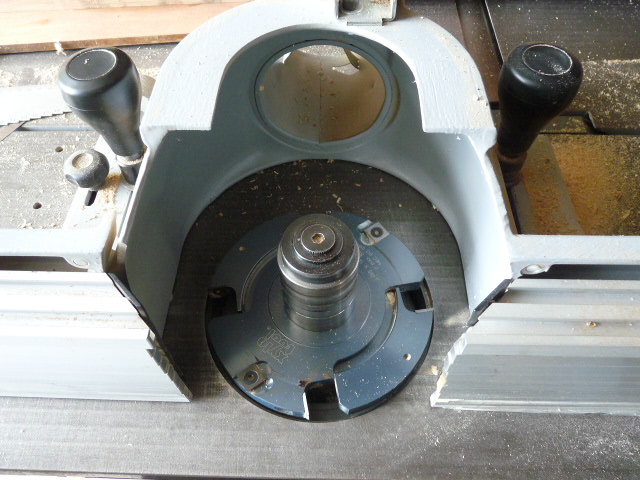

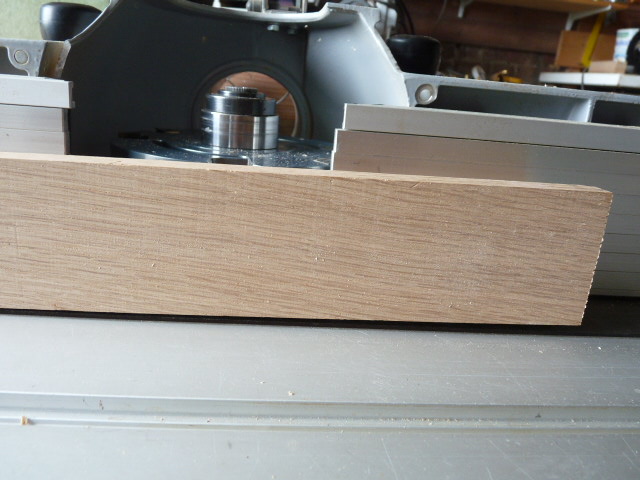

Outil par dessus

Il faut absolument que l'outil puisse monter suffisamment haut pour pouvoir usiner le bois

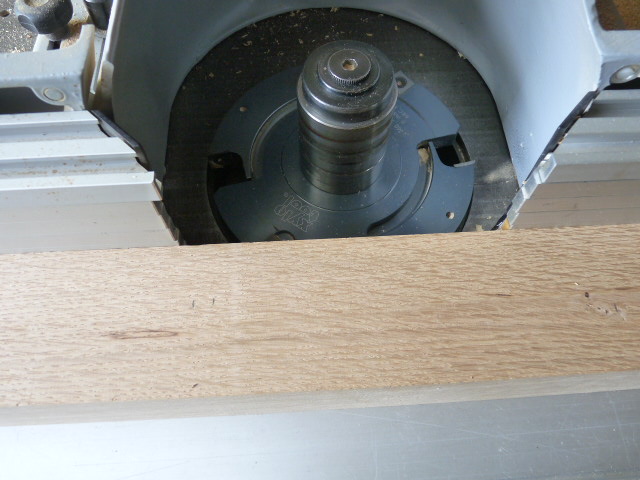

On règle ensuite hauteur et profondeur de passe.



Attention pour les pièces longues : il ne faut surtout pas qu'elle bascule en fin de passe, sinon le morceau rentre dans l'outil.


Au mieux, c'est un morceau de bois de foutu, au pire, c'est un rejet.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
ESPAGNE G


Hors ligne

Inscrit le: 07 Aoû 2014
Messages: 4
Localisation: Rhône
Masculin

MessagePosté le: Jeu 7 Aoû 2014 - 20:15    Sujet du message: utilisation toupie Répondre en citant

Bonsoir,


Merci beaucoup pour toutes ces précisions, je vais travailler par dessous, le puits fait 160 mm et l'outil 140 mm donc c'est OK


Super sympa les photos Very Happy


Bonne soirée
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 8 Aoû 2014 - 09:47    Sujet du message: utilisation toupie Répondre en citant

Bonjour,

Réflexion nocturne à propos du choix du mode de travail :



Il faut aussi tenir compte de la surface restante après réalisation de la feuillure

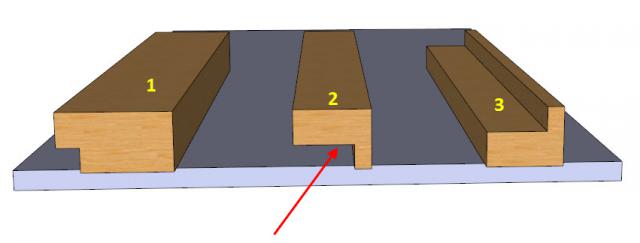

Dessin 1 : c'est OK, la surface qui reste en contact avec la table est suffisamment large.
Dessin 2 : tu vois que ton morceau de bois risque de basculer en fin de feuillure.
Dans ce cas, il vaut mieux travailler par dessus (dessin 3)
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
ESPAGNE G


Hors ligne

Inscrit le: 07 Aoû 2014
Messages: 4
Localisation: Rhône
Masculin

MessagePosté le: Sam 9 Aoû 2014 - 12:19    Sujet du message: utilisation toupie Répondre en citant

Bonjour,


Merci pour ces précisions, j'ai confectionné un poussoir sur lequel est fixer ma pièce avec 2 sauterelles
J'ai réalisé ma feuillure en 3 passes de 10 mm avec un réglage de la hauteur totale soit 12 mm


Je vais maintenant réaliser les tenons. Comment puis-je fixer ma pièce et le martyr?
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 9 Aoû 2014 - 18:36    Sujet du message: utilisation toupie Répondre en citant

Bonsoir,

Pour la réalisation des tenons, tu as ce dossier de Cley84
A lire sur notre site.
http://www.lescopeaux.asso.fr/fab_projets/Docs/Copeaux_Meuble09.pdf
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 9 Aoû 2014 - 18:43    Sujet du message: utilisation toupie Répondre en citant

Re,

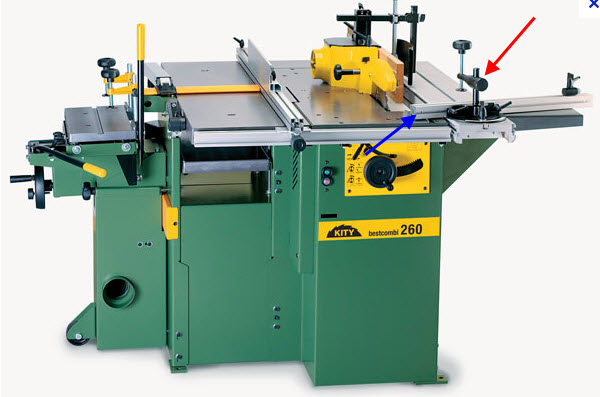

Sur la Kity260, tu as ce qui faut pour brider ta pièce (flèche rouge)


Il faut surtout bien la brider pour éviter que le morceau de bois ne rentre dans l'outil.

Si tu te rends compte que la pièce bridée frotte sur la table de toupie (flèche bleue), tu peux faire comme ceci :

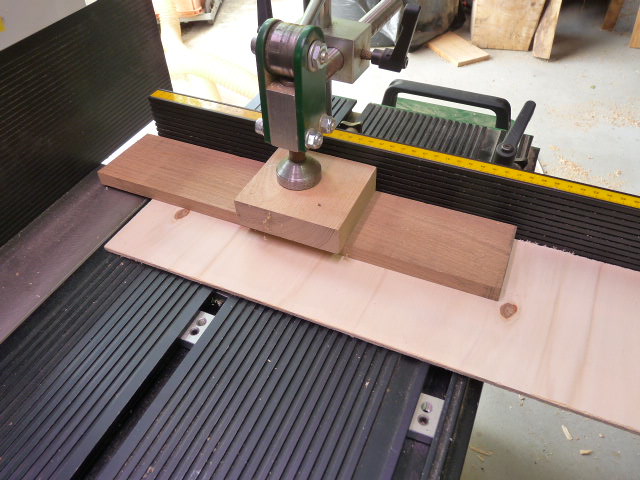

Tu places un CP de 5 mm (par exemple) sur la partie mobile de la table. Bien sûr, ce CP ne doit pas frotter sur la partie fixe. Comme ça, ta pièce de bois ne frotte pas sur cette partie fixe.

Reste le pb du martyr :

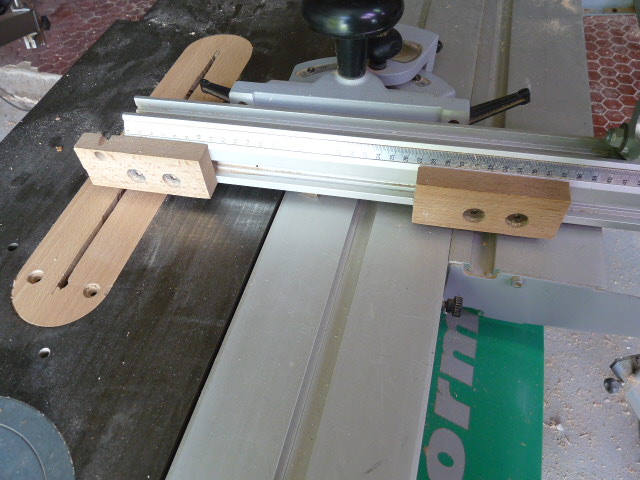

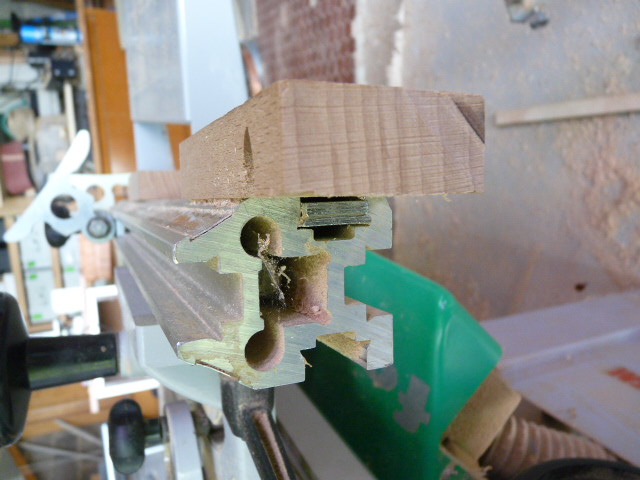

Voilà ce que j'ai sur une Lurem






Il me semble que tu dois pouvoir faire la même chose avec ta Kity
Mes martyrs sont réalisés dans du hêtre.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 9 Aoû 2014 - 21:13    Sujet du message: utilisation toupie Répondre en citant

Encore moi,

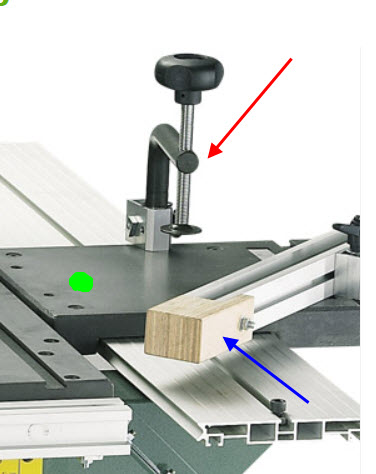

En zoomant sur la kity 260 on voit :
- le presseur,
- le guide équipé du martyr,



As-tu la table de tenonnage sur laquelle j'ai mis un point vert ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
ESPAGNE G


Hors ligne

Inscrit le: 07 Aoû 2014
Messages: 4
Localisation: Rhône
Masculin

MessagePosté le: Dim 10 Aoû 2014 - 10:17    Sujet du message: utilisation toupie Répondre en citant

Bonjour,

Encore merci pour tes explications. Je n'ai pas la table de tenonnage mais en plaçant un CP de 5mm sur le chariot cela fonctionnera


Bon dimanche
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 10 Aoû 2014 - 11:14    Sujet du message: utilisation toupie Répondre en citant

Bonjour,

J'avais oublié ce dossier qui se trouve aussi sur notre site :
http://www.lescopeaux.asso.fr/Techniques/Docs/BL_Tenons_Mortaises.pdf
