MessagePosté le: Mer 21 Mai 2014 - 10:43    Sujet du message: Groupe de piéces complexes en MDF Répondre en citant

Bonjour à tous,

Je veux me lancer dans un projet et j'ai besoin de votre expérience.

Le projet globale est une porte coulissante étanche à l'air pour une isolation phonique très performante.
Je bricole souvent mais je me suis pas encore lancé dans la fabrication de ce type de forme.
J'ai à ma disposition une scie circulaire et une défonceuse.

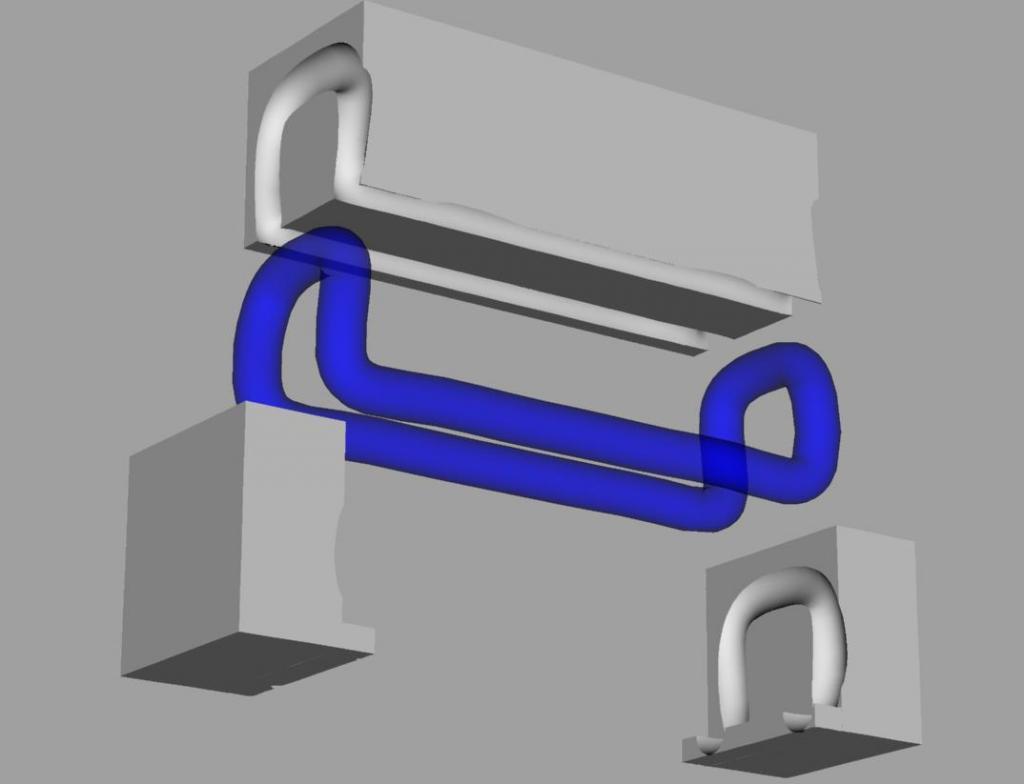

Je souhaiterai fabriquer ces pièces en MDF.
Je pensai utiliser une fraise à gorge.

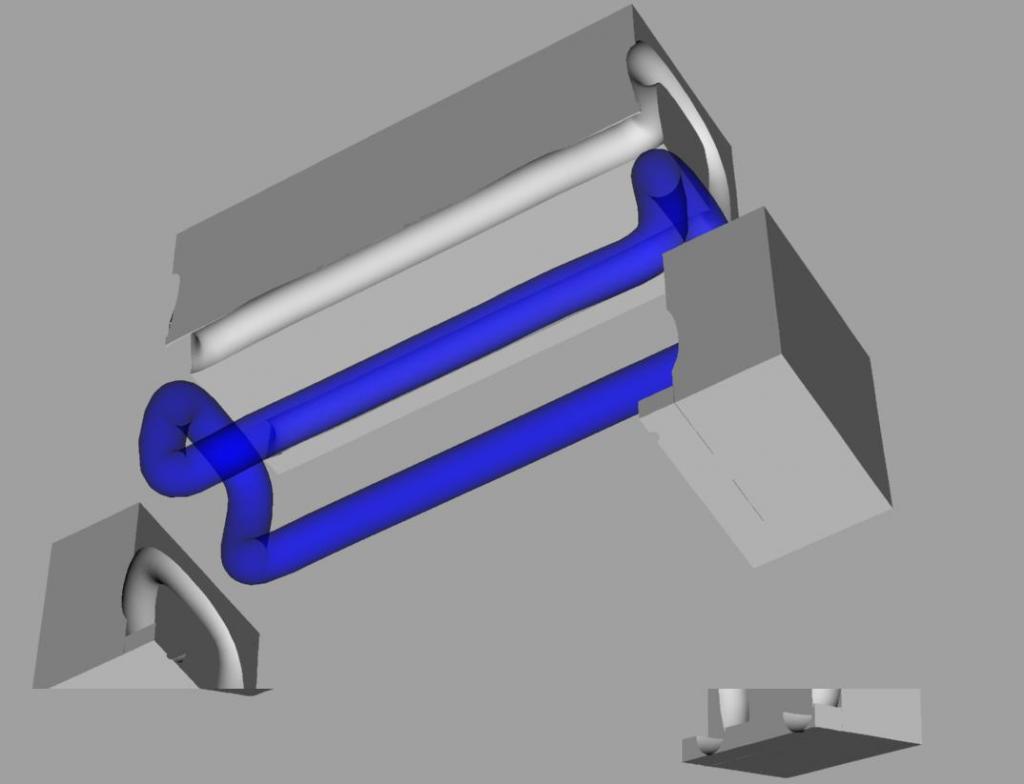

Le diamètre du boudin bleu est de 20 à 25 mm, il s'agit d'un chambre à air de vélo.

Merci pour votre aide


Revenir en haut
Publicité






MessagePosté le: Mer 21 Mai 2014 - 10:43    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 457
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 21 Mai 2014 - 16:16    Sujet du message: Groupe de piéces complexes en MDF Répondre en citant

Bonjour Franck et bienvenue sur le forum,

Je me suis permis de déplacer ta question vers la partie travail du bois.
Des experts en gabarits et en défonceuse auront certainement des solutions à te proposer.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Sam 24 Mai 2014 - 15:57    Sujet du message: Groupe de piéces complexes en MDF Répondre en citant

Bonjour

Je ne comprends pas trop comment ça va marcher, mais je te fais confiance... Wink

A mon avis, il te faut utiliser des guides (fraise demi-ronde de 25 + bague de 30).
Pour la pièce du haut, il t'en faudra deux :
- un pour usiner les rainures en longueur (une vulgaire planchette de 6 mm, collée au double-face entre les deux rainures, et sur laquelle la bague viendra se caler),
- un pour les côtés (même principe, mais avec un des cotés arrondi comme la rainure).

Pour les pièces du bas, ça me semble presque impossible, parce que l'usinage comporte un angle.
Il te faudrait faire un assemblage avec deux pièces usinées à part.

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
franck34000


Hors ligne

Inscrit le: 21 Mai 2014
Messages: 3
Localisation: montpellier
Masculin

MessagePosté le: Sam 24 Mai 2014 - 17:52    Sujet du message: Groupe de piéces complexes en MDF Répondre en citant

Merci beaucoup Champy pour tes renseignements.
Je vais réfléchir avec ces nouvelles données.
L'assemblage de petits éléments me semble être une bonne piste.

Very Happy
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Sam 24 Mai 2014 - 18:15    Sujet du message: Groupe de piéces complexes en MDF Répondre en citant

Oui, la solution de champy me semble la meilleure (trais noirs sur mon dessin
Tu peux aussi prendre tes blocs de bout plus épais (jusqu'à la ligne rouge, creuser tes galleries plus profondément et puis, recouper les blocs (c(es un peu plus compliqué mais tu as tes blocs en une seule pièce.


PS: j'ai oublié le dessin Evil or Very Mad
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
george


Hors ligne

Inscrit le: 11 Nov 2013
Messages: 268
Localisation: 7370
Masculin Scorpion (23oct-21nov)

MessagePosté le: Sam 24 Mai 2014 - 21:50    Sujet du message: Groupe de piéces complexes en MDF Répondre en citant

bonsoir,
techniquement que veux-tu faire, quelle est la destination de ta porte et quelle atténuation acoustique veux-tu obtenir?
_________________
Amicalement,
George.
Revenir en haut
franck34000


Hors ligne

Inscrit le: 21 Mai 2014
Messages: 3
Localisation: montpellier
Masculin

MessagePosté le: Dim 25 Mai 2014 - 07:25    Sujet du message: Groupe de piéces complexes en MDF Répondre en citant

Bonjour,

Je souhaite fabriquer une cabine acoustique comme celle pour les musiciens.
Je voudrai en faire un atelier. Pour des raisons de place, j'ai choisi les portes coulissantes. Il y en à deux avec un petit sas entre les deux. Je recherche plus de 50 dB d'atténuation
La pièce en question est un bas de porte amovible à joint gonflable. Les autres ouvertures sont de conception plus simple.
Le parcours tordu, c'est pour avoir un double joint (double étanchéité- étanchéité parfaite à l'air)
J'ai prévue une ventilation conséquente avec chicane pour le bruit et plein de sécurité.

Merci pour vos conseils.

Franck
