MessagePosté le: Mar 29 Avr 2014 - 03:21    Sujet du message: Montage machines Kity sur "petites tables" Répondre en citant

Bonjour à tous
Je suis entrain de mettre sur "petite table" mes machines Kity.
La scie circulaire 617, c'est facile puisque le moteur et la machine sont sur la même plaque de fixation,
j'ai décalqué cette plaque sur la petite table, percé et fixé. OK, ça fonctionne sur les 2 positions de la poulie.

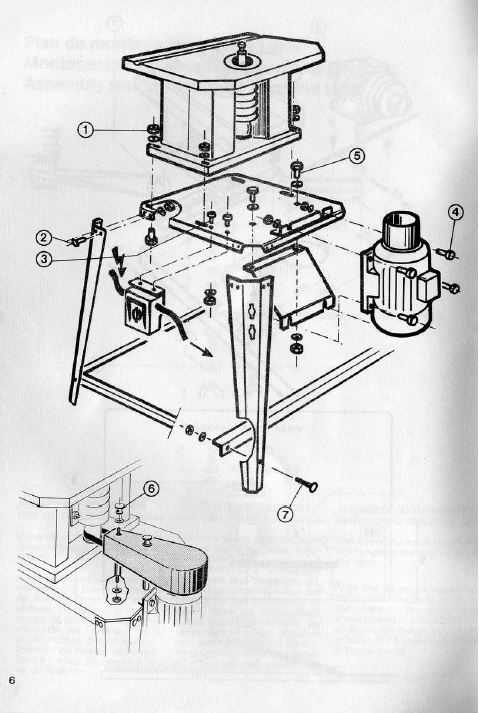

Par contre pour la dégau/rabot 636 et la toupie 627
je ne trouve pas, sur les doc que je possède, le plan de montage,
avec les côtes de perçages et de positions pour la machine et le moteur.
j'ai les côtes pour la grande table, mais pas la petite.
je fais donc appel aux possesseurs de ces machines sur petite table, pour me donner un coup de main.
C'est à dire mesurer sur leurs tables ces côtes, si possible.
Merci d'avance.






_________________
Cordialement.

Robert
Revenir en haut
Publicité






MessagePosté le: Mar 29 Avr 2014 - 03:21    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 29 Avr 2014 - 09:47    Sujet du message: Montage machines Kity sur "petites tables" Répondre en citant

Bonjour Robert,

J'ai déplacé ta question dans la partie outillage du forum.
J'espère pour toi qu'un "Kityste" aura une solution à te proposer sinon tu as aussi le site Kity sur table
http://kitysurtable.voila.net/
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Vélobois


Hors ligne

Inscrit le: 17 Jan 2013
Messages: 30
Localisation: DROME 26130
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 29 Avr 2014 - 14:19    Sujet du message: Montage machines Kity sur "petites tables" Répondre en citant

Bonjour à tous

Suite à mes recherches,
Sur les documentations le côtes n'apparaissent pas, car ces plaques sont déjà percées.
Contrairement à la grande table Kity où l'on doit percer nous même.

Donc, pour imager ce que je souhaiterais, pour les plaques support des Kity 627 et 636,

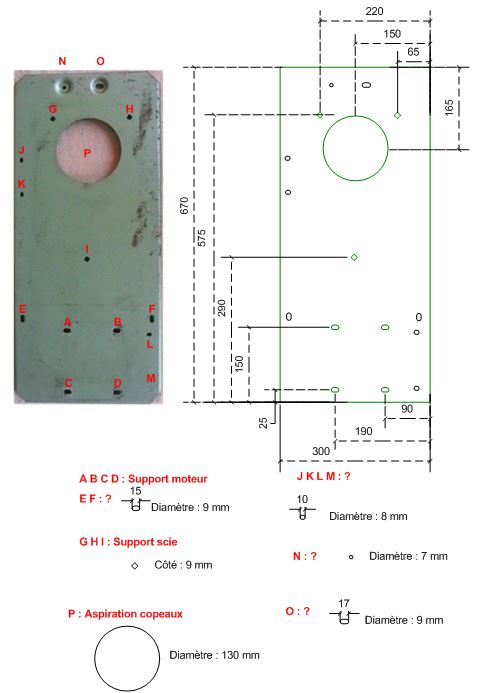

voici le schéma de la plaque support de la scie Kity 617.



_________________
Cordialement.

Robert
Revenir en haut
Vélobois


Hors ligne

Inscrit le: 17 Jan 2013
Messages: 30
Localisation: DROME 26130
Masculin Balance (23sep-22oct)

MessagePosté le: Mer 30 Avr 2014 - 09:56    Sujet du message: Montage machines Kity sur "petites tables" Répondre en citant

Bonjour à tous


Je continue le partage

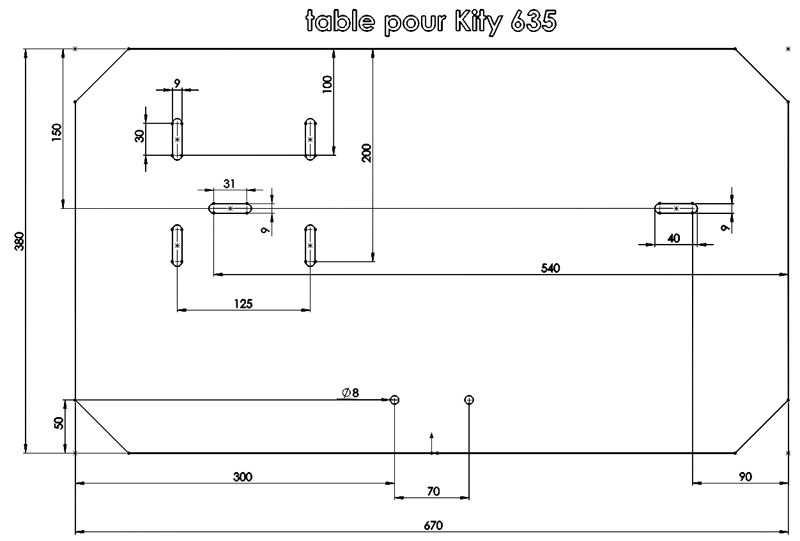

Willow du forum "Copains des copeaux" à mesuré sur sa table perso l'implantation des machines et moteur de sa R/D Kity 635.

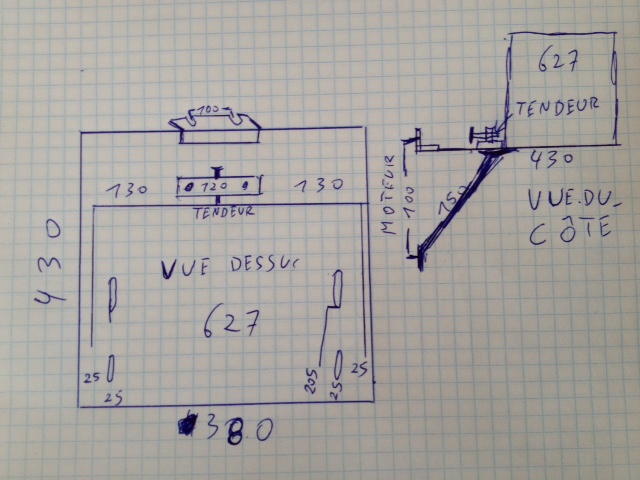

Un vendeur sur "leboncoin" a fait de même sur sa table perso de toupie Kity 627.


Voici donc les schéma et croquis.










_________________
Cordialement.

Robert
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 30 Avr 2014 - 22:04    Sujet du message: Montage machines Kity sur "petites tables" Répondre en citant

Bonsoir,
merci Robert de venir partager cette information ici.
Nul doute qu'elle servira à l'un ou l'autre visiteur.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Vélobois


Hors ligne

Inscrit le: 17 Jan 2013
Messages: 30
Localisation: DROME 26130
Masculin Balance (23sep-22oct)

MessagePosté le: Mer 30 Avr 2014 - 22:10    Sujet du message: Montage machines Kity sur "petites tables" Répondre en citant

Bonsoir à tous


Merci aussi à Willow du forum CDC, qui a bien voulu prendre du temps pour faire les mesures sur sa table perso.
_________________
Cordialement.

Robert
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 30 Avr 2014 - 22:22    Sujet du message: Montage machines Kity sur "petites tables" Répondre en citant

Citation:
Merci aussi à Willow du forum CDC qui a bien voulu prendre du temps pour faire les mesures sur sa table perso.


C'est bien de le signaler : je trouve ce partage entre différents forums fort sympathique.
Merci à vous deux
