MessagePosté le: Mar 14 Jan 2014 - 19:00    Sujet du message: Mini calibreuse Répondre en citant

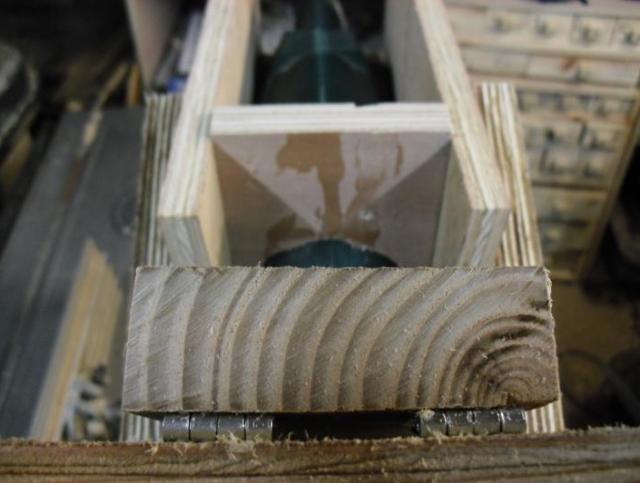

Une mini calibreuse vite faite, à partir d'une ponceuse à bande (on utilise le rouleau du bout), des planches pour la fixer comme il faut (il faut la lever pour éviter le carénage), le tout sur un socle muni d'un guide réglable en hauteur par vis et articulé par charnière.
C'est sommaire, mais suffisant pour les petits travaux.
PBOU


_________________
PBOU
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 14 Jan 2014 - 19:00    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 682
Localisation: Connaux (30)
Masculin

MessagePosté le: Mar 14 Jan 2014 - 20:06    Sujet du message: Mini calibreuse Répondre en citant

Astucieux !
et ça fonctionne bien ?
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
pbou


Hors ligne

Inscrit le: 09 Nov 2011
Messages: 90
Localisation: poitou
Masculin

MessagePosté le: Mar 14 Jan 2014 - 20:58    Sujet du message: Mini calibreuse Répondre en citant

J'ai testé sur des morceaux coupés à la scie à ruban, donc pas très réguliers en épaisseur et avec les traces de sciage. Il faut bien sûr passer plusieurs fois, et si possible dans les 2 sens.
J'ai positionné la ponceuse aussi parallèlement que possible par rapport au support (pas évident sur une aussi petite largeur.
En fait l'articulation par charnière et le guide reposant sur une seule vis centrale arrive à basculer un peu. Mais une cale en bois en travers sous le guide stabilise l'ensemble.
Donc pour répondre à ta question j'en suis satisfait, surtout par rapport à l'investissement !
C'est pas le top bien sûr, mais c'est plus sécurisant que la raboteuse pour des planchettes fines, les doigts ont fait l'expérience douloureuse des rejets, çà coupe bien à ces épaisseurs....
PBOU
_________________
PBOU
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 14 Jan 2014 - 21:11    Sujet du message: Mini calibreuse Répondre en citant

Bonsoir,

C'est une idée à retenir pour effectivement des plaquettes fines.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 071
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Mer 15 Jan 2014 - 01:19    Sujet du message: Mini calibreuse Répondre en citant

Bonjour à tous
Astucieuse ton idée, elle m'intéresse.
Si ce n'est pas trop te demandé, peux tu mettre des photos pour visualiser comment tu as positionné la ponceuse dans le carénage, ainsi que pour le réglage de la profondeur de passe.
Pour enlever la ponceuse, tu dois enlever la planche du haut? (celle qui emprisonne la sortie de la buse d'aspiration)
Merci d'avance
Francis
_________________
Quand on veut. On peut
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 682
Localisation: Connaux (30)
Masculin

MessagePosté le: Mer 15 Jan 2014 - 09:05    Sujet du message: Mini calibreuse Répondre en citant

Oh il va bien nous faire un petit dossier !!!!!
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
pbou


Hors ligne

Inscrit le: 09 Nov 2011
Messages: 90
Localisation: poitou
Masculin

MessagePosté le: Mer 15 Jan 2014 - 09:59    Sujet du message: Mini calibreuse Répondre en citant

OK je prépare un dossier avec photos
Mais ce n'est qu'un prototype vite fait, qui mérite des améliorations, que je détaillerais. J'ai d'ailleurs utilisé des chutes d'un autre montage.
Pour répondre à la question de Bricofranck59, la ponceuse est tenue à chaque bout par une planche dans laquelle une ouverture a été découpée pour épouser la forme souhaitée, les 2 de côté forment une "boîte". Il faut dévisser les montants pour ôter la machine, c'est pourquoi l'ensemble est simplement vissé.
Mais un montage plus "définitif" sera fait avec une ponceuse dédiée (1er prix, elle sera peu sollicitée dans sa vie).
Le guide passe sous le rouleau et entre les montants verticaux, hauteur maxi 10mm.
PBOU


_________________
PBOU
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 15 Jan 2014 - 11:05    Sujet du message: Mini calibreuse Répondre en citant

Bonjour,

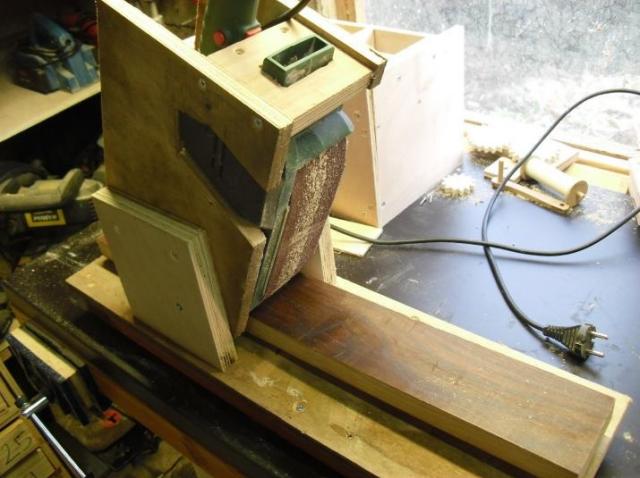

En regardant ce qui est en arrière plan de ta première photo, on aperçoit des roues dentées.
Tu es en train de fabriquer une horloge ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
pbou


Hors ligne

Inscrit le: 09 Nov 2011
Messages: 90
Localisation: poitou
Masculin

MessagePosté le: Mer 15 Jan 2014 - 12:40    Sujet du message: Mini calibreuse Répondre en citant

BernardLimont a écrit:
Bonjour,

En regardant ce qui est en arrière plan de ta première photo, on aperçoit des roues dentées.
Tu es en train de fabriquer une horloge ?


Oui, bien observé Bernard. C'est un essai avec du CP, pas facile quand on a la vue déficiente comme moi. Les premiers résultats sont assez satisfaisants, mais c travail exige une grande précision.
Sur une autre photo, on distingue aussi un autre projet, un orgue de barbarie. En cours de fabrication.
PBOU
_________________
PBOU
Revenir en haut
Visiter le site web du posteur
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 071
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 16 Jan 2014 - 00:54    Sujet du message: Mini calibreuse Répondre en citant

Bonjour à tous
Merci Pebou pour les renseignements.
C'est sympa de nous faire un dossier.
Pour la fin de la semaine, ça sera parfait.
Francis
_________________
Quand on veut. On peut
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 16 Jan 2014 - 10:29    Sujet du message: Mini calibreuse Répondre en citant

Bonjour,
Citation:
Pour la fin de la semaine, ça sera parfait.


Francis, du moment que tu ne dis pas de quelle semaine il s'agit, c'est parfait.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
ACH
Membres actifs

Hors ligne

Inscrit le: 16 Jan 2012
Messages: 145
Localisation: JURA
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 16 Jan 2014 - 12:40    Sujet du message: Mini calibreuse Répondre en citant

Bonjour,


PBOU, tu as un projet de construction d'une horloge en bois ?
Cela m'intéresse car j'ai ce projet qui me trotte dans la tête depuis plusieurs années.


Alain
_________________
L'expérience des uns fait le bonheur des autres.

ACH
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 459
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 16 Jan 2014 - 14:04    Sujet du message: Mini calibreuse Répondre en citant

Bonjour à tous,

Pour ceux qui s'intéressent aux horloges, allez faire un tour sur ce site
http://www.roland-dutoya.com/

Le modèle Francine avait fait l'objet d'un dossier de fabrication dans "Le Bouvet"
http://www.blb-bois.com/modeles/objets-decoutiles/une-horloge-tout-en-bois
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
pbou


Hors ligne

Inscrit le: 09 Nov 2011
Messages: 90
Localisation: poitou
Masculin

MessagePosté le: Jeu 16 Jan 2014 - 17:30    Sujet du message: Mini calibreuse Répondre en citant

ACH a écrit:
Bonjour,


PBOU, tu as un projet de construction d'une horloge en bois ?
Cela m'intéresse car j'ai ce projet qui me trotte dans la tête depuis plusieurs années.


Alain


Tu peux trouver des plans ici (gratuits pour certains). Ils sont en PDF, il faut jongler parfois pour imprimer à la dimension correspondante.
http://www.woodenclocks.co.uk/downloads.html
Un autre site avec plein de modèles (payants), et des vidéos montrant la construction
http://www.lisaboyer.com/Claytonsite/Claytonsite1.htm
Et pour voir comment procéder (désolé c'est en anglais, mais les images suffisent)
http://www.youtube.com/watch?v=AQ92urCdybU

Ronald Waters a même comparé les différents matériaux et le résultat
http://www.youtube.com/watch?v=pbAOlXOi03s&feature=c4-overview-vl&l…

Bonne lecture
PBOU
http://woodgears.ca/gear/howto.html
_________________
PBOU
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Ven 17 Jan 2014 - 00:03    Sujet du message: Mini calibreuse Répondre en citant

Salut Pbou,
J'adore ton montage avec ponceuse à bande. J'attends ton dossier avec impatience !
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
