Pied de table basse


Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Sketchup
Sujet précédent :: Sujet suivant
Auteur Message
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Sam 30 Nov 2013 - 19:44    Sujet du message: Pied de table basse Répondre en citant

Bonjour,

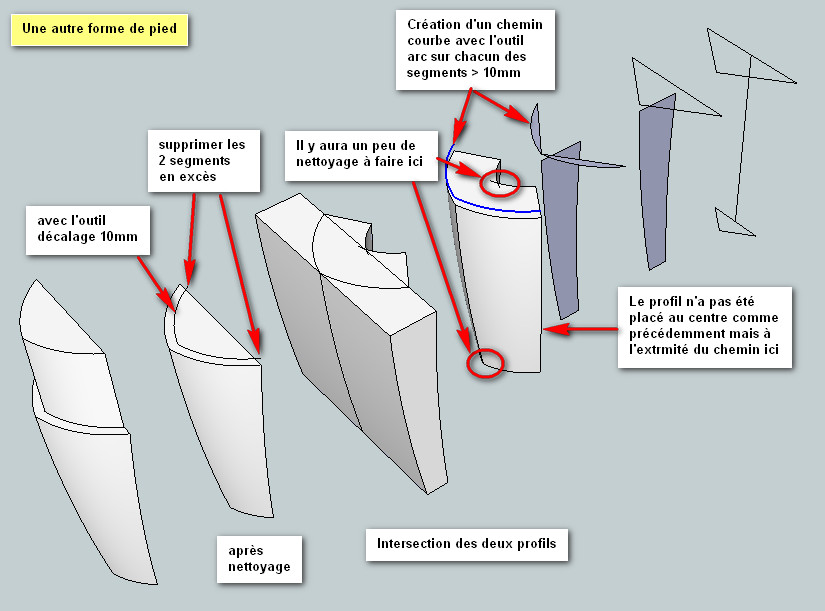

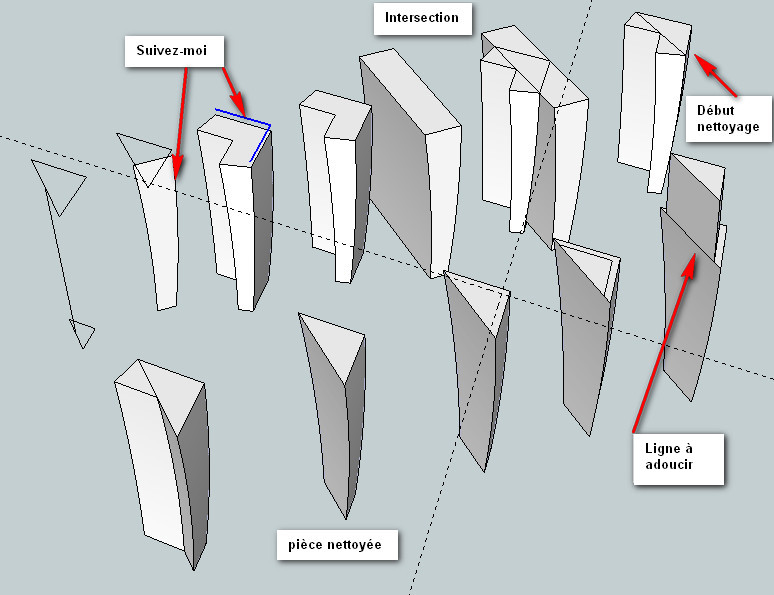

quelques exercices de réalisation d'un pied de table basse un peu particulier.



_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Sam 30 Nov 2013 - 19:44    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
cley84
Membres actifs

Hors ligne

Inscrit le: 01 Déc 2009
Messages: 865
Localisation: st saturnin les avignon
Masculin Capricorne (22déc-19jan)

MessagePosté le: Dim 1 Déc 2013 - 08:42    Sujet du message: Pied de table basse Répondre en citant

bonjour .

c'est vrai, pas évident à tracer ce genre de piéce. au sujet de la commande adoucir, peux tu m'en dire un peu plus !! quand doit on l'utiliser Mr. Green
_________________
amicalement
cley84
bien faire et laisser braire.
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Dim 1 Déc 2013 - 10:09    Sujet du message: Pied de table basse Répondre en citant

Bonjour Christian,
dans ce cas précis le segment délimite deux surfaces non coplanaires. Mais dans la réalité on a visuellement une continuité.
Donc si tu effaces ce trait dans SU, les surfaces de part et d'autre de ce segment vont disparaître.

Dans SU on peut adoucir ou masquer des arêtes. Cette fonction et activée par défaut lorsque tu dessines un cercle et que tu l'extrudes pour en faire un cylindre.
Mais si tu éclates ton cercle (24 segm. par défaut) avant d'extruder, ton cylindre apparaitra comme un volume à 24 facettes.

Donc, adoucir va avoir pour effet d'arrondir légèrement la jonction entre les deux surfaces.
Masquer va faire disparaître visuellement le trait mais la transition restera nette.
On adoucit en une utilisant l'outil Gomme avec la touche Ctrl appuyée
On masque avec l'outil Gomme + la touche Maj.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 1 Déc 2013 - 12:09    Sujet du message: Pied de table basse Répondre en citant

Bonjour,
Citation:
quelques exercices de réalisation d'un pied de table basse un peu particulier.

Jean-Franco, tu te prépares des projets pour dans quelques mois...
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
cley84
Membres actifs

Hors ligne

Inscrit le: 01 Déc 2009
Messages: 865
Localisation: st saturnin les avignon
Masculin Capricorne (22déc-19jan)

MessagePosté le: Dim 1 Déc 2013 - 12:37    Sujet du message: Pied de table basse Répondre en citant

ok, c'est que l'on appelle une arete fictive en dessin. merci pour l'explication claire et limpide comme d'hab.
_________________
amicalement
cley84
bien faire et laisser braire.
Revenir en haut
Jean-Mich


Hors ligne

Inscrit le: 12 Juil 2012
Messages: 122
Localisation: Nord

MessagePosté le: Dim 1 Déc 2013 - 14:46    Sujet du message: Pied de table basse Répondre en citant

Bonjour,

cley84 a écrit:


ok, c'est que l'on appelle une arete fictive en dessin. merci pour l'explication claire et limpide comme d'hab.

Plus limpide impossible en effet, et comme d'hab... (no comment Laughing )
En cas de groupe ou de composant la commande masquer, sauf erreur de ma part, a le même effet.
Si je ne commet pas d'erreur, une question me viens donc...
Comment SU fait la différence entre le masquage d'un groupe ou composant,(et, ou) d'une arête...

Comment ça! Jean-Mich est trop tatillon!!!
Pour maitriser un logiciel il faut le comprendre, et je n'en suis malheureusement que là (pour certains points, comme celui là), malgré mon expérience que je dois a Jean-Franco Okay .
Car en cas de commande révéler tout, les arrêtes en question ne réapparaissent pas Bannir .
Enfin tant mieux, mais voilà je lui est dis "révéler tout".
Juste histoire de voir plus clair Mort de Rire .

Amicalement Jean-Mich


Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Lun 2 Déc 2013 - 21:22    Sujet du message: Pied de table basse Répondre en citant

Bonsoir,
merci Christian, je ne trouvais plus le terme approprié > arête fictive.
Jean-Mich, la seconde commande de masquage dont tu parles n'a pas le même usage.
ici tu masque un objet avec son tracé et les surfaces.
Cette fonction est contextuelle. Si l'on masque un objet en étant à l'intérieur d'un groupe ou d'un composant, on ne pourra le faire réapparaître qu'en revenant dans le contexte d'origine du masquage.
En clair une fois sorti de ton groupe ou de ton composant, la commande "révéler tout" ... ben elle révèlera rien du tout, nenni, walou, maccache, niente, Laughing
Fais un essai. Tu mets une noisette dans une boîte, tu ouvres la boîte et tu masque la noisette, pour que l'écureuil ne te la vole pas, tu fermes la boîte et tu essaies de faire réapparaître la noisette. Wink
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site


Dernière édition par jft68 le Lun 2 Déc 2013 - 22:58; édité 2 fois
Revenir en haut
Visiter le site web du posteur
Jean-Mich


Hors ligne

Inscrit le: 12 Juil 2012
Messages: 122
Localisation: Nord

MessagePosté le: Lun 2 Déc 2013 - 21:44    Sujet du message: Pied de table basse Répondre en citant

Bonsoir Jean-Franco,

Le coup de la noisette, terrible .
Simple demande de confirmation de ma part, SU n'a pas fini de m’étonner.
A chaque post ou modélisation perso, j'en apprends d'avantage!

Merci Jean-Mich
Revenir en haut
jacques.bussiere100


Hors ligne

Inscrit le: 26 Mar 2014
Messages: 2
Localisation: Paris
Masculin Cancer (21juin-23juil)

MessagePosté le: Mer 26 Mar 2014 - 20:36    Sujet du message: Pied de table basse Répondre en citant

Bns ,

Merci jft68 Pour exercices Smile
_________________
table basse design : table basse en chene
Revenir en haut
Visiter le site web du posteur
