MessagePosté le: Mer 27 Nov 2013 - 18:20    Sujet du message: Table défonceuse Répondre en citant

Bonjour à tous, bon ben voilà ça y est, je me suis lancé dans la fabrication d'une table pour ma défonceuse, c'est pas de la précision et j'ai pas encore tout fini et aussi le manque de moyen si je veux arriver à quelque chose de potable, mais comme disais mon grand-père "on fait s'qu'on peut avec s'qu'on a" Mort de Rire .


Voici donc quelques photos:














Je précise que tout est de la récupération et ce n'est que du provisoire, voilà .
Revenir en haut
Publicité






MessagePosté le: Mer 27 Nov 2013 - 18:20    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 419
Localisation: Belgique
Masculin

MessagePosté le: Mer 27 Nov 2013 - 20:26    Sujet du message: Table défonceuse Répondre en citant

Bonsoir,
ça me semble bien parti. Je me demande (d'après les photos ?) si tu n'as pas une trop grande perte de hauteur ?
Le "presseur" n'est pas terrible, il est utile qu'il presse de chaque côté de la fraise et qu'il soit réglable en hauteur.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
letotof


Hors ligne

Inscrit le: 27 Nov 2013
Messages: 16
Localisation: Indre
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Mer 27 Nov 2013 - 20:34    Sujet du message: Table défonceuse Répondre en citant

Bonsoir à toi Santé, alors comme je m'y connait pas de trop dans ce domaine pourrais-tu m'expliquer ce qu'est le "presseur", j'ai fais des essais tout à l'heure ça marche bien mais je suis obligé de mettre la fraise plus haut dans le mandrin parce que ma planche est trop épaisse!
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 419
Localisation: Belgique
Masculin

MessagePosté le: Mer 27 Nov 2013 - 22:46    Sujet du message: Table défonceuse Répondre en citant

Voila, c'est bien ce que je pensais. Tu aurais l'avantage à défoncer la forme de la semelle de manière à ne laisser que 6 à 8 mm d'épaisseur à ta table ou alors monter ta défonceuse sur une plaque alu ou autre de +/-5mm et d'incruster cette plaque dans ta table de manière à ce qu'elle affleure bien la table.
Le presseur c'est la lame souple qui appuie sur le bois. Il doit être facilement amovible de manière à passer un bois plus haut, sur chant par ex. En plus, le bois doit être pressé contre la table avant de passer devant la fraise.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 005
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 28 Nov 2013 - 02:13    Sujet du message: Table défonceuse Répondre en citant

Bonjour à tous
+1 avec Santé sur les 2 points.
Cela pourra te donner des idées
http://www.fabriquer-des-meubles.fr/montage-defonceuse-sous-table/
Celui ci tu peux le faire en contre-plaqué de 8 ou 10 mm: http://www.probois-machinoutils.com/PBSCProduct.asp?ItmID=11356019
Si tu ne l'a pas vu dans les dossiers du site: http://lescopeaux.free.fr/astuces/docs/SANTE UNE TABLE DE DEFONCEUSE.pdf
Ceux là aussi que tu peux réduire un peu pour ta table de défonceuse: http://www.lescopeaux.asso.fr/Techniques/Docs/JFT68_Presseur_pour_toupie.pd…
Francis
_________________
Quand on veut. On peut
Revenir en haut
letotof


Hors ligne

Inscrit le: 27 Nov 2013
Messages: 16
Localisation: Indre
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Jeu 28 Nov 2013 - 09:01    Sujet du message: Table défonceuse Répondre en citant

Merci pour tous ces renseignements, je m'attaque au presseur et je vous fais des photos prochainement.
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 419
Localisation: Belgique
Masculin

MessagePosté le: Jeu 28 Nov 2013 - 11:57    Sujet du message: Table défonceuse Répondre en citant

J'ai oublié de te dire, ne sors pas trop la fraise du mandrin, là, c'est dangereux ! si elle part à 30.000 t/m ça peut faire des dégâts !
Dans le m^me ordre d'idée, n'oublie pas de monter un interrupteur d’urgence à portée de main.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
letotof


Hors ligne

Inscrit le: 27 Nov 2013
Messages: 16
Localisation: Indre
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Ven 29 Nov 2013 - 18:41    Sujet du message: Table défonceuse Répondre en citant

Merci santé mais bon je me suis dit que ça n'allait pas tout ce que j'ai fait et j'ai décidé de tout recommencer  Idea :

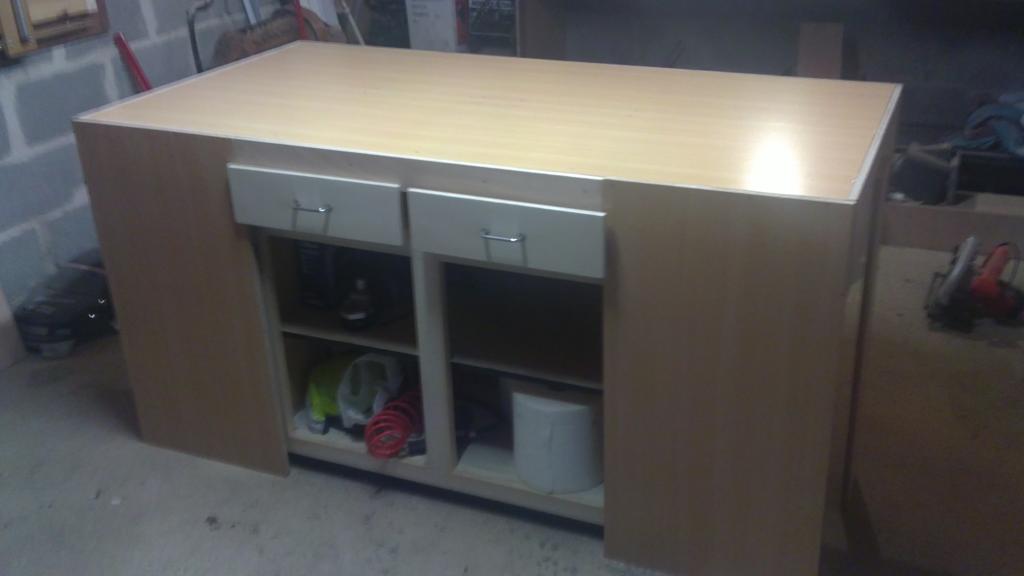

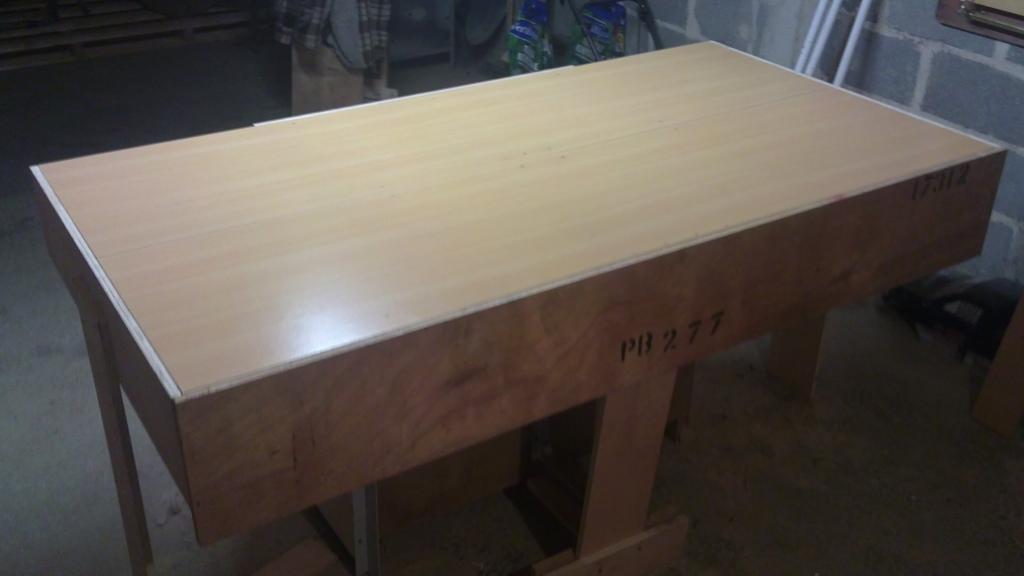

Donc voici la table.






A gauche j'installerais la scie circulaire et à droite la défonceuse.

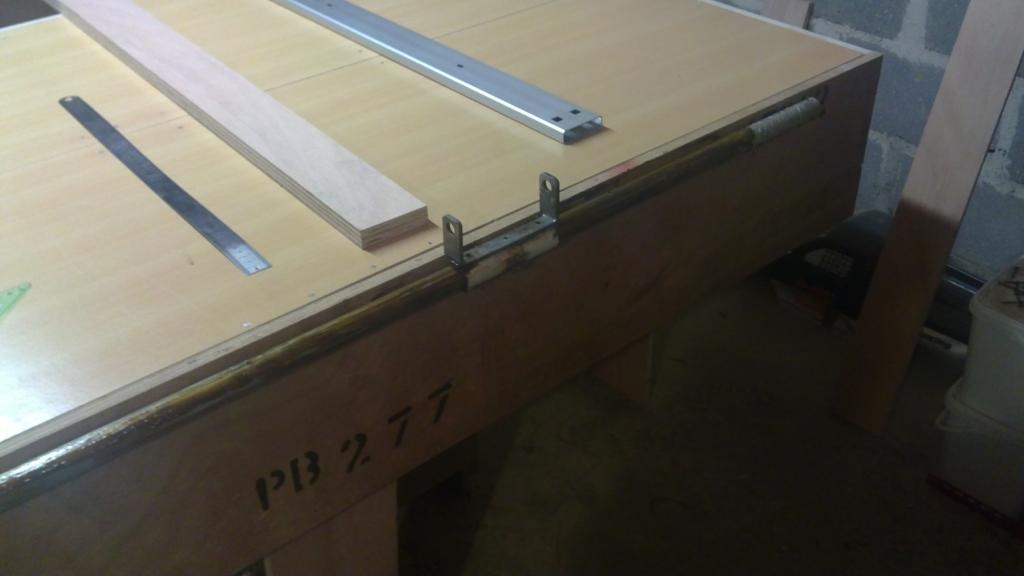

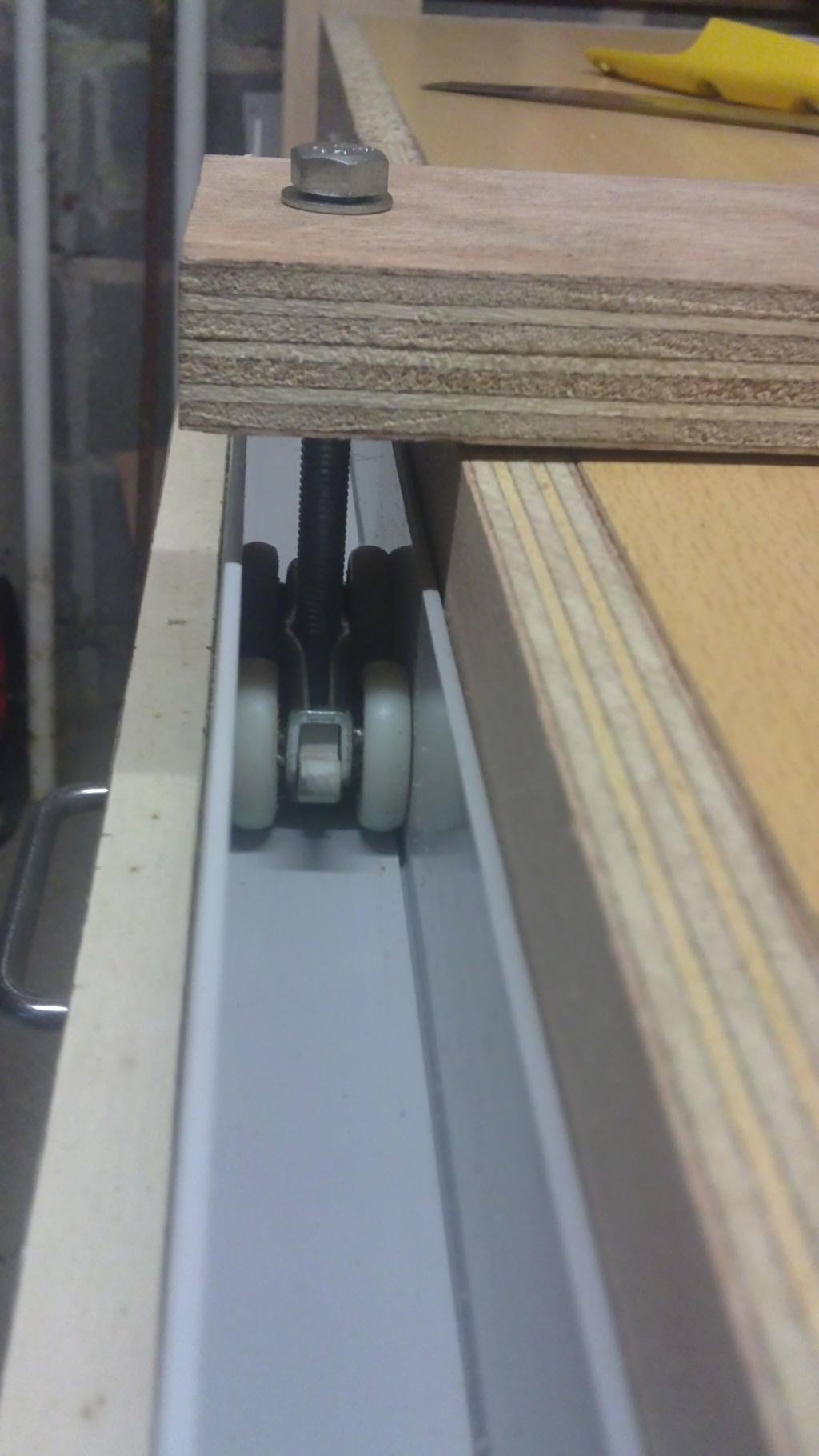

J'ai fais une règle coulissante que je pourrai utiliser des deux côtés.

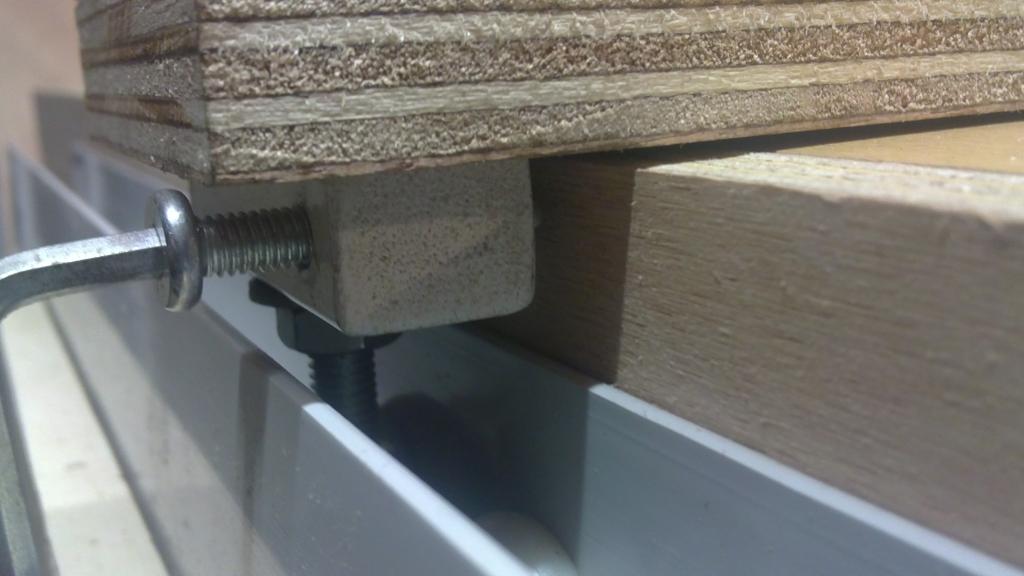

La petite vis pour bloquer.

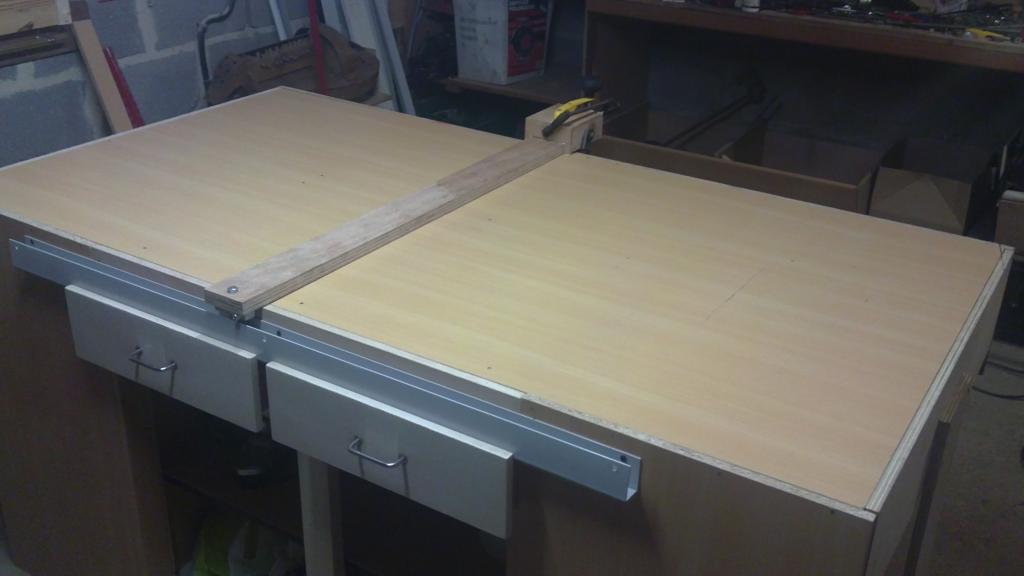

Voilà le résultat.



Maintenant si vous avez des idées pour mettre mes machines en place vous êtes les bienvenus.
Revenir en haut
letotof


Hors ligne

Inscrit le: 27 Nov 2013
Messages: 16
Localisation: Indre
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Dim 1 Déc 2013 - 09:57    Sujet du message: Table défonceuse Répondre en citant

Pas grand monde ce week-end???
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 1 Déc 2013 - 12:28    Sujet du message: Table défonceuse Répondre en citant

letotof a écrit:
Pas grand monde ce week-end???


Bonjour,

On va attendre les conseils des spécialistes.
Pour ma part, je me suis contenté de remplacer tes vignettes par les photos.

Pour une suite de photos comme ça, il vaut mieux opter pour cette solution.
L'utilisation de vignettes oblige d'ouvrir les photos les unes après les autres.
Tu choisis 640*480

J'ai aussi déplacé ton post vers la partie outillage

La surface de ta table a l'air bien lisse : avec quoi l'as-tu réalisée ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
letotof


Hors ligne

Inscrit le: 27 Nov 2013
Messages: 16
Localisation: Indre
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Dim 1 Déc 2013 - 16:50    Sujet du message: Table défonceuse Répondre en citant

Bonjour Bernard et merci pour le conseil des photos, pour ce qui est de la table j'ai pris deux porte d'armoire. Pour la règle centrale ça ne va pas je vais faire un autre système mais je sais pas quoi encore. Mais deux machines sont installée, la je suis sur le système de réglage de hauteur.
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 1 Déc 2013 - 22:05    Sujet du message: Table défonceuse Répondre en citant

Bonsoir letotof

Ca se présente bien.
Comment penses-tu assurer le parallélisme du guide, STP ?
Pour la défonceuse, ce n'est pas grave, l'usinage étant ponctuel, mais c'est très important pour la circulaire.
Il faut pouvoir aussi régler ce parallélisme, parce que la lame de la scie ne sera pas forcément bien perpendiculaire au bord de la table.

Penses à faire une rainure parallèle à la lame (une fois cette lame installée). Çà te sera utile pour les coupes au guide angulaire.
Penses aussi à pouvoir facilement démonter le guide, ça te servira pour travailler les grandes pièces.
Enfin, tu pourrais faire un guide 'creux', comme une boîte rectangulaire. Tu y fais un trou d'un coté (pour passer la fraise) et un autre (en bout ou au dessus),
sur lequel tu branche un aspirateur.
Et hop, plus de copeaux dans l'atelier... Mr. Green

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
letotof


Hors ligne

Inscrit le: 27 Nov 2013
Messages: 16
Localisation: Indre
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Dim 1 Déc 2013 - 23:05    Sujet du message: Table défonceuse Répondre en citant

Bonsoir Champy_33, pour le guide j'avais pensais à ça, j'ai vu ça sur un autre forum, c'est simple et ça a l'air de bien fonctionner.





Pour ce qui est du réglage de hauteur de la défonceuse j'ai adapté une tige filetée de 6 ( 1tr=1mm) .
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Lun 2 Déc 2013 - 00:14    Sujet du message: Table défonceuse Répondre en citant

Re

Oui, un parallélogramme, ça marche.
Il faut juste que les cames soient strictement identiques et qu'il n'y ait pas de jeu dans les liaisons.
(D'ailleurs, avec simplement 2 cames, ça marche pareil, et c'est plus facile à fabriquer et à mettre au point).

En revanche, la course de réglage est assez faible pour la circulaire.
Il faudrait pouvoir déplacer l'ensemble par pas d'environ 20 cm, en verrouillant la partie fixe dans des trous pratiqués dans la table.
Avec cette option, il faudrait aussi que ces trous soient alignés (par paires) parallèlement à la lame.

A mon avis, ce n'est pas assez rigide.
Quand tu vas appuyer un panneau contre le guide, il suffit qu'une des cames se déforme d'1/2 mm pour obtenir une coupe biaise.
Ca ne vaut pas un guide directement verrouillé à la table.

@+
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
letotof


Hors ligne

Inscrit le: 27 Nov 2013
Messages: 16
Localisation: Indre
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Lun 2 Déc 2013 - 16:54    Sujet du message: Table défonceuse Répondre en citant

Salut tous l'monde!!!!!!


Bon ben j'ai avancé un peu:

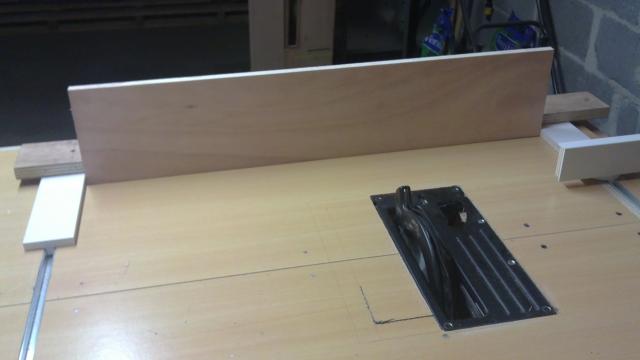

J'ai taillé dans du pvc pour faire un guide qui coulisse dans du "U"

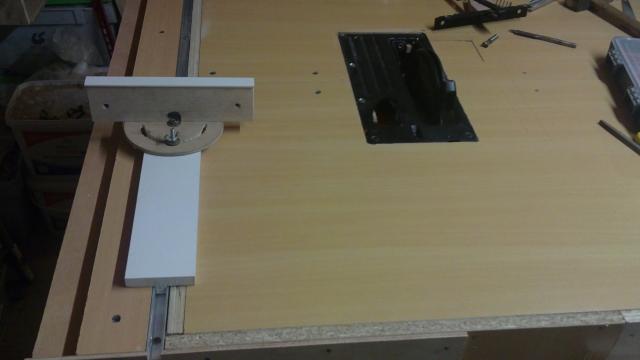

Le rapporteur

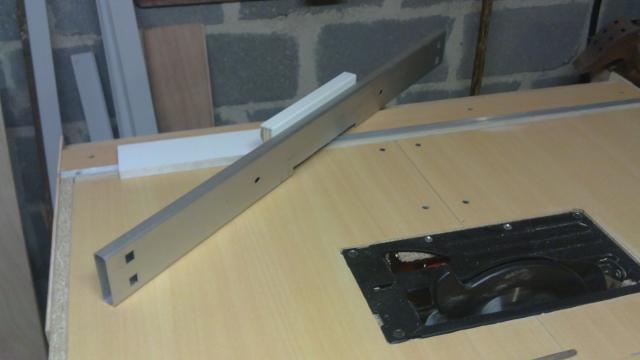

Est-ce que je peux mettre une règle en alu pour avoir plus de portée ????


Pour ça comment je peux faire .......???????


Merci à tous!!!!!
