MessagePosté le: Lun 19 Aoû 2013 - 14:53    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonjour à tous

Nouveau sur ce forum, que je suis depuis longtemps, je te tiens à vous remercier pour la qualité de vos informations et réalisations

Dans la rubrique "Techniques-défoncage-gabarits"; Santé présente une règle et ses accessoires qui m'intéresse fortement.

Mais voilà, au niveau "de la fabrication du blocage par excentrique" il y a une belle photo et de belles coupes, seulement aucun élément sur son mode de fabrication (enfin je ne l'ai pas vu ?)

Si Santé, voir quelqu'un qui l'aurait fabriqué, pouvait me donner quelques éléments plus précis sur ce montage j'en serais ravi

Excusez-moi de vous importuner mais si je comprends le fonctionnement, je ne sais pas comment le fabriquer

Merci d'avance pour votre réponse

Alain
Revenir en haut
Publicité






MessagePosté le: Lun 19 Aoû 2013 - 14:53    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Lun 19 Aoû 2013 - 16:00    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonjour,

C'est assez simple, tu découpes la forme générale dans un bois 25ou 26 mm, tu perce les 3 trous (1 pour l'axe du levier, 1 pour l'ergot qui coulisse dans la rainure du guide et 1 pour la vis de fixation) tu en découpes une tranche de +/- 7 mm qui servira de couvercle.
Tu défonces le vide pour la mécanique (de l'épaisseur du levier excentrique).
La mécanique étant positionnée, tu recolles le couvercle en te servant des divers trous pour bien positionner le couvercle.

Sur les coupes, on voit la ligne de collage du couvercle.
On pourrait aussi faire cela en 3 parties, 2 couvercles semblables et la partie centrale séparée, ce serait même plus simple à réaliser.
Je pense avoir répondu à tes questions

.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
BernardLimont
Modérateur

En ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Lun 19 Aoû 2013 - 16:31    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonjour et bienvenue sur ce forum,

Tu peux aller voir sur cette page du site de Jean-Marie
http://copeaux.duberry.pagesperso-orange.fr/cariboost1/crbst_59.html

Il y décrit un serre-joint à excentrique en donnant des dimensions.
Daniel (Santé) te confirmera si ces dimensions sont compatibles avec ce que tu souhaites fabriquer.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
alain90


Hors ligne

Inscrit le: 19 Aoû 2013
Messages: 4
Localisation: Sevenans (90400)
Masculin

MessagePosté le: Lun 19 Aoû 2013 - 22:42    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonsoir,

je vous remercie de vos conseils que je vais appliquer et surtout je sais que si j'ai un problème, vous êtes là et pour cela particulièrement merci encore.
Santé, juste un petit mot : bravo

J'admire !!!

alain
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 681
Localisation: Connaux (30)
Masculin

MessagePosté le: Mar 20 Aoû 2013 - 10:09    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

J'ai fait avec 2 couvercles et partie centrale séparée, A la scie à chantourner, c'est plus facile comme le dit Santé.
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

En ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 20 Aoû 2013 - 11:25    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonjour,

Si vous cherchez le dossier de Santé, c'est ici
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
alain90


Hors ligne

Inscrit le: 19 Aoû 2013
Messages: 4
Localisation: Sevenans (90400)
Masculin

MessagePosté le: Mer 21 Aoû 2013 - 07:48    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonjour

merci à tous pour vos réponses et indications
Cependant je suis navré d'insister ( je dois être trop bête) mais où je voudrais avoir des détails c'est sur la partie mécanique et notamment la partie "C".
Sur la coupe c'est une sorte de piston qui en fonction du déplacement de l'excentrique vient pousser et bloquer la barre sur le chant.
Comment cela est fait : est-ce une barre de métal sur laquelle est mise une vis ? ou .....
une petite image ou un dessin (mais peut-être c'est trop) de l'intérieur serait les bienvenus

Navré .... de vous importuner sur quelque chose qui doit être très simple, mais ....

merci d'avance

Alain
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 21 Aoû 2013 - 17:06    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Pour le fonctionnement, c'est exactement comme tu dis.
Pour une photo de l'intérieur, .....c'est collé ! Il y a un bout de tige ronde entre 2 lamelles flexibles, qui transmet le mouvement de façon rectiligne afin d'éviter tout déplacement latéral de la règle.
Je vais essayer de faire un dessin Sketchup, (mais je ne suis pas trop doué pour faire des courbes  Evil or Very Mad   )
J'ai bien le dessin qui se trouve dans le dossier. C'est fait avec CorelDraw. je vais voir ce que je peux faire.
à+
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 21 Aoû 2013 - 21:31    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

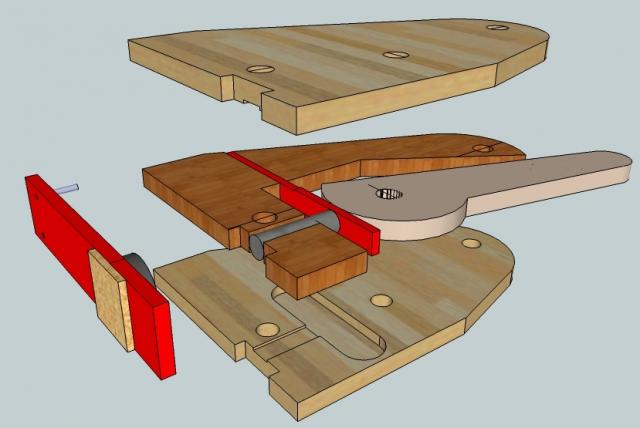

Voilà le dessin Sketchup. Je l'ai dessiné en 3 pièces (ce que je n'ai pas fait, mais ce doit être nettement plus facile à faire.) Je n'ai pas dessiné les vis et axes.

En rouge les lamelles souples. Sur la lamelle extérieure j'ai collé une pièce métallique sur laquelle viendra presser le "piston" et, côté extérieur un bout de liège pour protéger les chants.
Le trou pour le "piston" peut plus facilement se faire une fois tout collé. si on a un rond de 8, on perce à 8,5

_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 21 Aoû 2013 - 22:41    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonsoir,
super Daniel !
Et merci d'avoir pris le temps de le faire. On pourrait en profiter pour mettre à jour ton dossier avec ça.
Si tu peux nous envoyer ton fichier Sketchup.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 21 Aoû 2013 - 23:33    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Je veux bien, mais je suis honteux de tous les défauts qu'il contient, sur la copie d'écran je me suis arrangé pour qu'on ne les voit pas.
(surtout le levier qui m'a donné des soucis, c'est la première fois que je fais un dessin SU en important une image et construisant le dessin pardessus. Parfois, ça a collé Mad ; déjà, mettre l'image issue de Coreldraw à la bonne dimension Evil or Very Mad .
Je vais te l'envoyer, il est à l'échèle x10
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
alain90


Hors ligne

Inscrit le: 19 Aoû 2013
Messages: 4
Localisation: Sevenans (90400)
Masculin

MessagePosté le: Jeu 22 Aoû 2013 - 07:48    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonjour

Merci Daniel (je me permets) pour tes dessins et ton dévouement et gentillesse
Vous savez il n'y a pas de quoi être honteux car c'est vraiment parfait

merci

Alain
Revenir en haut
BernardLimont
Modérateur

En ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Jeu 22 Aoû 2013 - 10:12    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

jft68 a écrit:
Bonsoir,
super Daniel !
Et merci d'avoir pris le temps de le faire. On pourrait en profiter pour mettre à jour ton dossier avec ça.
Si tu peux nous envoyer ton fichier Sketchup.


Excellente idée Okay Okay
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Jeu 22 Aoû 2013 - 10:41    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

C'est fait !
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Jeu 22 Aoû 2013 - 12:52    Sujet du message: fabrication d'une règle et accessoires Répondre en citant

Bonjour,
j'ai bien reçu ton fichier et je m'occupe de le finaliser en corrigeant l'une ou l'autre chose mais seulement du point de vue SketchUp.
