MessagePosté le: Mer 3 Avr 2013 - 12:56    Sujet du message: Double équerre Répondre en citant

Salut,

Je suis tombé par hasard sur http://www.felder-outillage.fr/8head-zub-00320/8head-zub-00420/8b-fd-921-10…

C'est beau mais c'est cher pour ce que c'est. Je me disais qu"on pouvait faire ce genre de truc et qu'il n'y ait rien à mesurer pour trouver l'angle de coupe dans le cas de cadre à montants d'épaisseur différente.

Voilà mon idée :

Deux baguettes de même longueur avec chacune deux butées à égale distance mis tête bêche. En serrant les montants on doit obtenir une parallèle au trait de coupe ?



Qu'en pensez-vous ?

Ca existe ? Je dépose un brevet ? Smile

@+

Nicolas
_________________
http://www.lurem.org : Documentation, Bonnes adresses...
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mer 3 Avr 2013 - 12:56    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 682
Localisation: Connaux (30)
Masculin

MessagePosté le: Jeu 4 Avr 2013 - 08:21    Sujet du message: Double équerre Répondre en citant

bonjour, ton système est ingénieux, mais l'inconvénient (selon moi) c'est que tes découpes n'auront pas la même largeur.
As-tu vu le système construit par Champy? Sur notre site, rubrique "techniques" puis "découpage délignage"
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
Nico31
Membres actifs

Hors ligne

Inscrit le: 14 Nov 2012
Messages: 318
Localisation: Toulouse
Masculin Capricorne (22déc-19jan)

MessagePosté le: Jeu 4 Avr 2013 - 08:40    Sujet du message: Double équerre Répondre en citant

Salut Ubu,

J'ai vu la machine à onglet de Champy. Elle est superbe et très ingénieuse.

Je propose quelque chose de moins ambitieux et qui ne requiert aucun calcul pour faire des coupes d'onglet à 90° avec des montants de cadre de largeurs différentes et qui puisse se monter sur un chariot de combiné à bois.

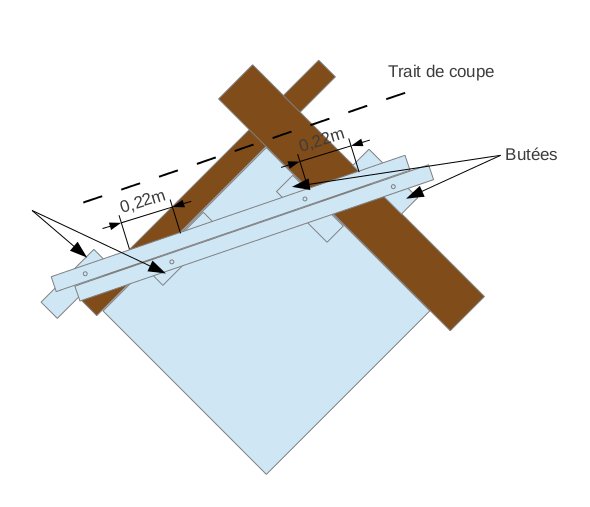

Si je ne me suis pas trompé, les découpes dans l'exemple ci-dessus devraient faire 22 cm sur les deux montants (ce n'est qu'un exemple...) Donc quand on assemble les deux montants, on devrait avoir un assemblage parfait (en théorie) sans avoir à mesurer ou calculer quoi que ce soit.

@+

Nicolas
_________________
http://www.lurem.org : Documentation, Bonnes adresses...
Revenir en haut
Visiter le site web du posteur
Nico31
Membres actifs

Hors ligne

Inscrit le: 14 Nov 2012
Messages: 318
Localisation: Toulouse
Masculin Capricorne (22déc-19jan)

MessagePosté le: Jeu 4 Avr 2013 - 09:00    Sujet du message: Double équerre Répondre en citant

Salut,

Je me rends compte que j'ai très mal expliqué mon "bidule".

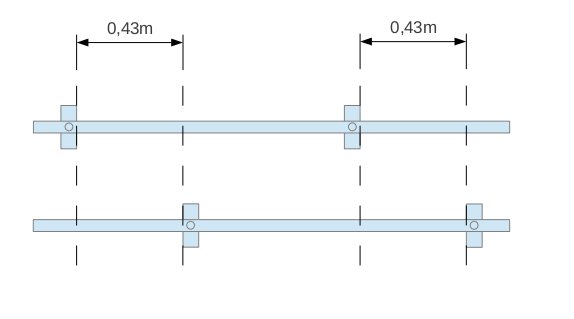

La théorie veut que si l'écartement entre le 2 butées de chaque tasseau est identique, la distance entre butées des tasseaux mis tête bêche sera égale.
Donc si on presse 2 montants avec ces 2 tasseaux :
- on trouve sans calcul une droite parallèle au trait de coupe identifiée par la droite des tasseaux
- on aura une largeur de coupe identique sur sur les deux montants quelque soit la largeur respective des montants

J'ai bon ?

Un petit dessin vaut mieux qu'un long discours...



@+

Nicolas
_________________
http://www.lurem.org : Documentation, Bonnes adresses...
Revenir en haut
Visiter le site web du posteur
lemplus


Hors ligne

Inscrit le: 19 Jan 2010
Messages: 207
Localisation: Corbreuse
Masculin

MessagePosté le: Jeu 4 Avr 2013 - 22:23    Sujet du message: Double équerre Répondre en citant

bonsoir Nico

A quoi ressemblerait exactement ton outil ? comment ferais-tu pour le positionner sur le chariot de combiné ? pour que la coupe soit parallèle aux tasseaux ? Question
Je crois qu'il me faut encore un beau dessin... Rolling Eyes

Lemplus
