MessagePosté le: Dim 20 Jan 2013 - 22:56    Sujet du message: motif a la defonceuse Répondre en citant

bonsoir
comment feriez vous un gabarit pour realiser un motif simple a la defonceuse sur a peu pres 110 bois identiques (palines) ?
merci d'avance
_________________
Bernard21
(en Bourgogne)
Revenir en haut
Publicité






MessagePosté le: Dim 20 Jan 2013 - 22:56    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 046
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Mar 22 Jan 2013 - 00:23    Sujet du message: motif a la defonceuse Répondre en citant

Bonsoir à tous
Souvent les gabarits sont fait dans du MDF de 8 ou 10mm, ou en CP de 10mm.
Francis
_________________
Quand on veut. On peut
Revenir en haut
cley84
Membres actifs

Hors ligne

Inscrit le: 01 Déc 2009
Messages: 865
Localisation: st saturnin les avignon
Masculin Capricorne (22déc-19jan)

MessagePosté le: Mar 22 Jan 2013 - 09:02    Sujet du message: motif a la defonceuse Répondre en citant

bonjour.

ta question  est un peu surprenante, j'aurais plutot attendu une question du type comment utilise t on une défonceuse avec un gabarit. mais bon, tu prends comme te le dit bricofrnack un support dans lequel tu découpe le plus proprement possible ton motif a reproduire en fonction de ta bague de copiage. ensuite tu va monter sur ta défonceuse la bague de copiage et la fraise droite. tu positionne sur ta piéce le gabarit avec par exemple du double face, tu régle la profondeur souhaitée, et tu défonces.que dire d'autre ? les copains spécialistes vont certainement compléter.
_________________
amicalement
cley84
bien faire et laisser braire.
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 960
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mar 22 Jan 2013 - 12:40    Sujet du message: motif a la defonceuse Répondre en citant

Bonjour Bernard21

Perso, avec 110 éléments à faire, j'utiliserais la scie à ruban pour les motifs extérieurs et une bonne scie sauteuse pour les motifs intérieurs.
Ce type de réalisation n'a pas besoin de beaucoup de précision et on peut découper à 1 mm près avec ces outils.
A la défonceuse, tu en as pour un sacré temps et tu vas 'manger' une tonne de poussière Mr. Green .

Imaginons qu'il y ait un motif extérieur et un motif intérieur.
Ca fait deux gabarits.
Avec des planches de 25 mm, il faut compter au minimum 5 passes à la défonceuse.
Ca fait donc 10 passes par planche, ce qui aboutit à 1100 passes au total !
A la scie, on divise ce nombre par 5... et il y a beaucoup moins de poussière.

Bon courage
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
bernard21


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 106
Localisation: cote d'or
Masculin Verseau (20jan-19fev)

MessagePosté le: Mar 22 Jan 2013 - 22:23    Sujet du message: motif a la defonceuse Répondre en citant

merci a vous Tous pour les bonnes idées sur le sujet

je vais etudier effectivement cela car Champy a raison ça va faire beaucoup de boulot.... et de poussières !!

je pense désormais peut etre a un motif découpé et que je collerais ensuite sur mes palines.... a voir après un essai

bonne soirée, merci encore
_________________
Bernard21
(en Bourgogne)
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 22 Jan 2013 - 23:31    Sujet du message: motif a la defonceuse Répondre en citant

Pour ma part, j’adopterai une solution mixte :

- Pré découpe à la scie sauteuse,
- Finition avec une fraise à copier montée sur défonceuse

Tu réalises soigneusement ton gabarit dans du CTP de 8 (par exemple)
Il te permettra de dessiner tes traits de coupe.
Tu découpes au large avec la scie sauteuse.
Tu termines à la fraise à copier.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
bernard21


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 106
Localisation: cote d'or
Masculin Verseau (20jan-19fev)

MessagePosté le: Mar 22 Jan 2013 - 23:40    Sujet du message: motif a la defonceuse Répondre en citant

merci encore je crois avoir maintenant une bonne synthèse des idées
effectivement un motif découpé parait adapté vu le nombre a réaliser
comme il s'agit de palines il est aussi possible que je n'en fasse qu'une sur deux pour moins "charger"....
bref encore quelques reflexions avant lancement !!

merci a Tous bonne soirée
_________________
Bernard21
(en Bourgogne)
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 960
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mer 23 Jan 2013 - 00:46    Sujet du message: motif a la defonceuse Répondre en citant

Re

Cher Bernard, je ne suis cordialement pas tout à fait d'accord.

Si l'on fait une pré-découpe à la scie et qu'on assure la finition à la défonceuse, on ajoute au moins deux passes sur chaque élément (sans parler du problème de positionnement des gabarits sur les ébauches).
On est donc rendu au triple de travail et sûrement au quadruple de temps.
Dans cette optique, autant tout faire à la défonceuse...

Ensuite, quelle que soit la méthode utilisée, il faudra nécessairement passer un coup d'abrasif sur les angles des découpes (sueur supplémentaire..).
Alors, autant éviter le nombre de passes et considérer que la passe d'ébauche' (effectuée avec soin) est la passe finale.

Cela dit, je suis, de nature, un gros fainéant et, vu le nombre de pièces et le peu de précision demandée, je pense qu'il est inutile de travailler au 1/10ème de mm Mr. Green .

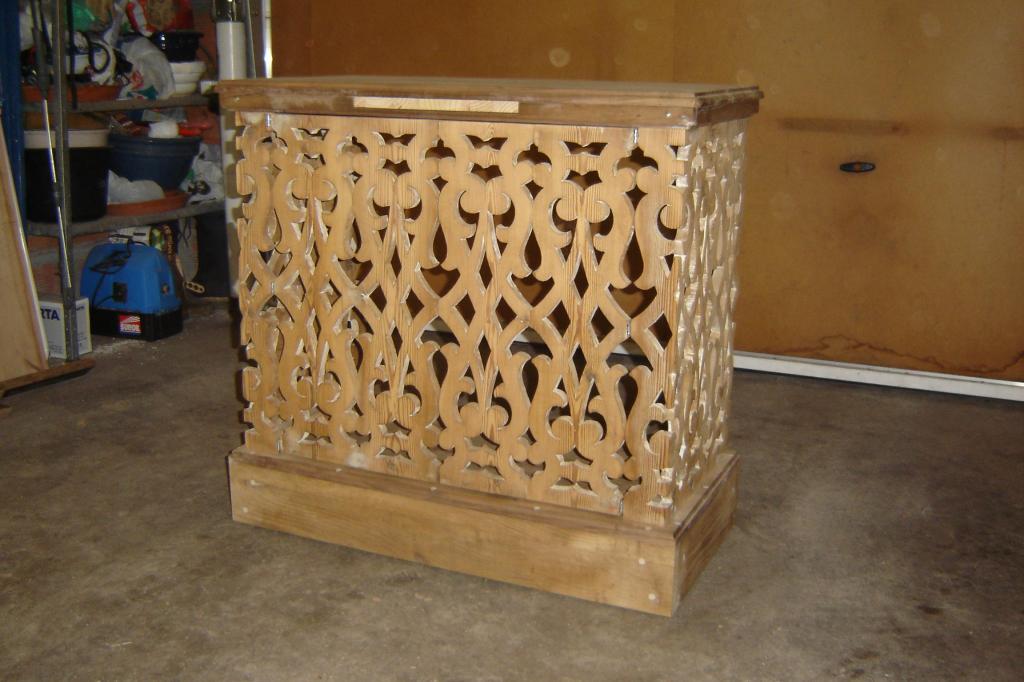

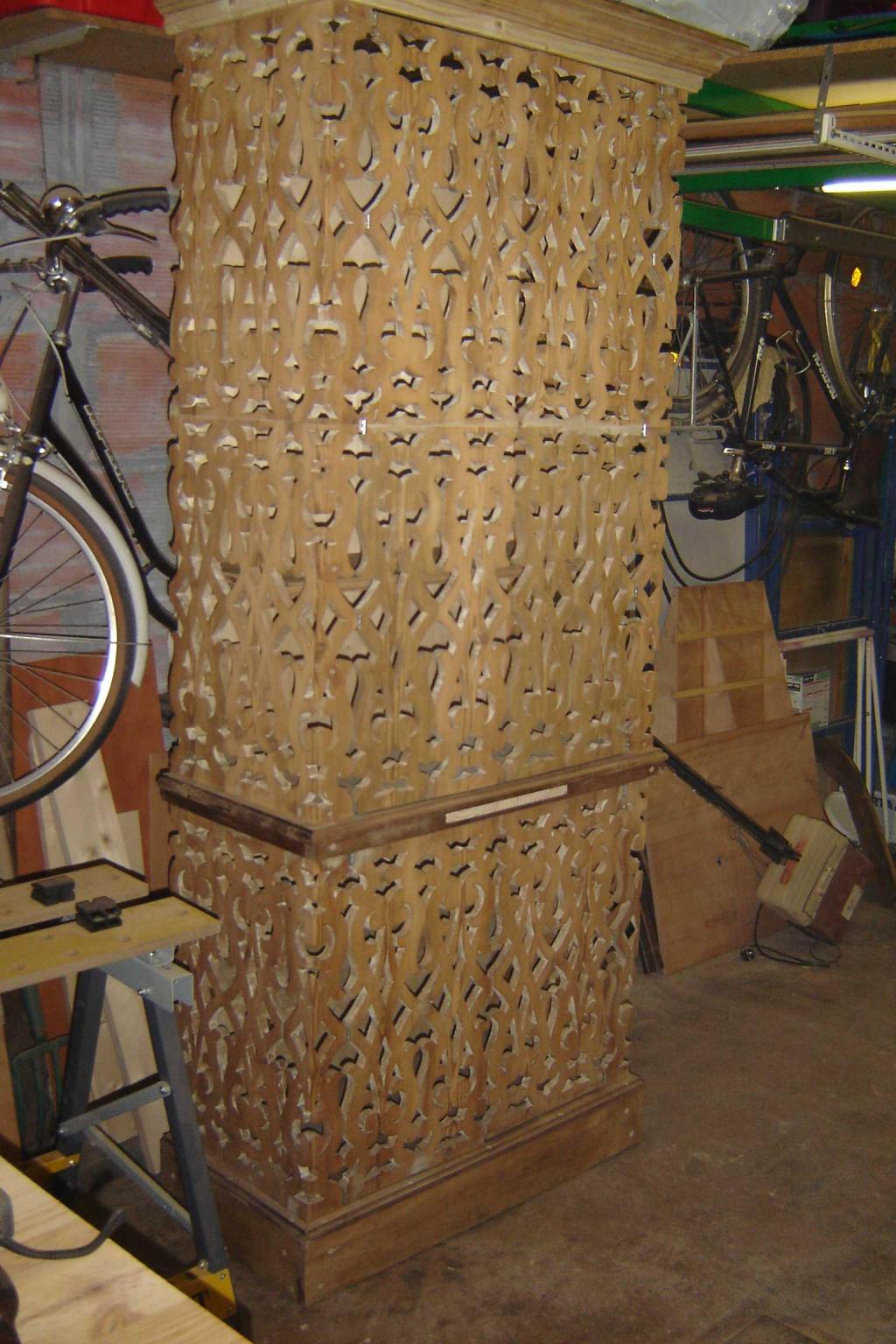

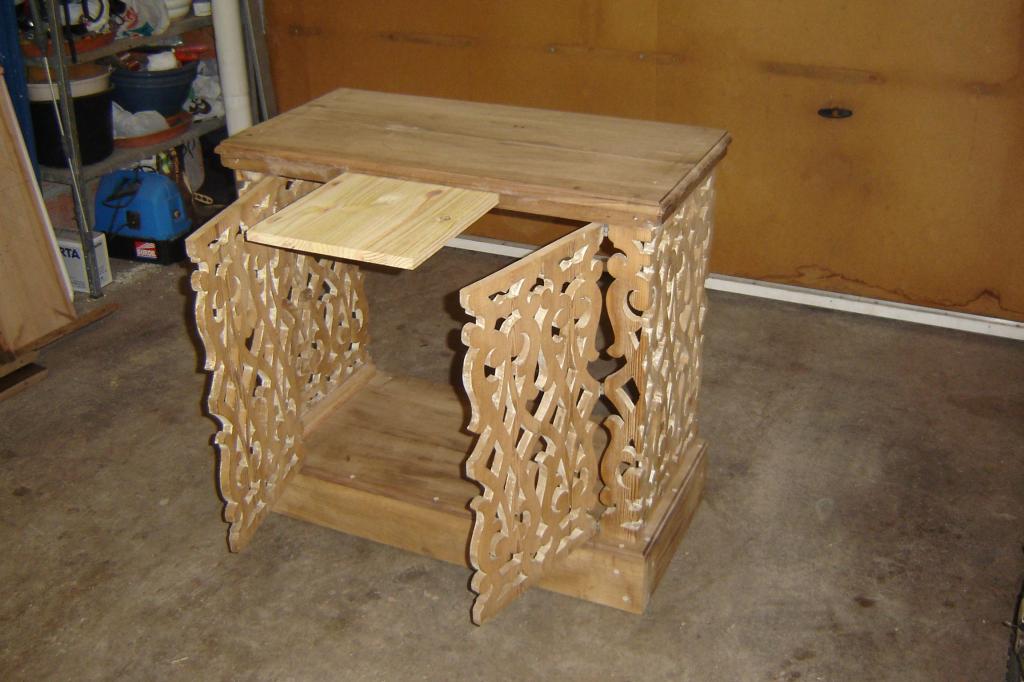

Un exemple de meuble construit avec de très vieux éléments de rambarde d'escalier (partiellement peints, et tout vrillés).
Je vous garantie qu'aucun élément n'était identique à l'autre et que j'ai dû 'improviser' pour assembler tous ces 'legos' biscornus.
Même si je suis un inconditionnel de la précision d'usinage, j'estime qu'un aspect non parfaitement symétrique fait souvent tout le charme d'une réalisation...







@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
bernard21


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 106
Localisation: cote d'or
Masculin Verseau (20jan-19fev)

MessagePosté le: Mer 23 Jan 2013 - 11:25    Sujet du message: motif a la defonceuse Répondre en citant

Merci Champy pour cet exemple indiscutable de ce qu'il est possible de realiser, c'est vrai que "par nature" nous nous tournons d'instinct vers le symétrique.... nos machines nous y invitent avec leurs tables parfaites !!!
effectivement je ne veux pas partir non plus vers des decos qui me conduiraient a passer tout l'hiver la-dessus sans compter le cout au final entre electricité, fraises etc et en analysant toutes les réponses il est probable que je trouve un compromis... pourquoi pas d'ailleurs dans un vide-grenier en dégotant un vieux bois a recycler comme ton exemple

merci en tout cas pour cette nouvelle idée, bonne journée a Toi
_________________
Bernard21
(en Bourgogne)
Revenir en haut
phil


Hors ligne

Inscrit le: 23 Juin 2011
Messages: 353
Masculin Taureau (20avr-20mai)

MessagePosté le: Ven 25 Jan 2013 - 00:27    Sujet du message: motif a la defonceuse Répondre en citant

Bernard21 ,

  Pour faire un gabarit style paline si tu as des lames de parquet en trop  en mdf  (ou hdf je pense ) ce serait parfait , j en utilise parfois et c est assez résistant et pour certaine c est bradé

  Phil
Revenir en haut
bernard21


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 106
Localisation: cote d'or
Masculin Verseau (20jan-19fev)

MessagePosté le: Ven 25 Jan 2013 - 10:00    Sujet du message: motif a la defonceuse Répondre en citant

merci pour cette nouvelle bonne idée.... décidément ce forum est vraiment bien
bonne journée a Toi
_________________
Bernard21
(en Bourgogne)
Revenir en haut
