MessagePosté le: Ven 18 Jan 2013 - 17:01    Sujet du message: projet de table Répondre en citant

bonjour à tous

tout nouveau tout neuf sur le forum, j'ai enfin franchi le pas.

étant un amateur, et ayant fait pas mal de petit travaux (simple), je me lance dans un projet
qui pour moi est assez ambitieux

mon 1er gros projet et de faire une table carre de 1600x1600 avec plateau central tournant (voir dessin)



description générale
pieds de 150x150 avec 1/4 de rond de 60
contour en bouleau jaune de 150 de large
plateau central principal en poucouli

caractéristique
ASPECT : couleur brun rose à brun rouge foncé avec veinage brun ou violet sombre ; fl droit ; grain moyen.
UTILISATIONS : menuiserie et agencement intérieur, meubles et ébénisteries massives, construction
lourde et charpente, placages tranchés pour décoration et ébénisterie.
ASSEMBLAGES : Bonne tenue au clouage et au vissage. Avant trous nécessaires. Collage correct.

après avoir lu différents posts, mon gros problème est :
comment procéder pour faire un bon plateau plan ??

après avoir rabotté et dégauchi une série planches de 100 de large,
je projette de bouveter les champs pour assemblage.
comment procéder à l'assemblage ??
coller planche par planche ou toutes ensembles ???
quelle style de bouvetage employé ?? pour une meilleure tenue
quelle type de colle employer ??

le plateau reposera sur un tasseau e 60 sur le pourtour est suffisant ou faut il
mettre une traverse centrale pour éviter qu'il se creuse par le centre ??

merci d'avance du coup de main

a+ gilles
Revenir en haut
Publicité






MessagePosté le: Ven 18 Jan 2013 - 17:01    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 18 Jan 2013 - 17:47    Sujet du message: projet de table Répondre en citant

Bonjour et bienvenue sur ce forum,

Je vais essayer répondre à ton pb de bouvetage.
Pour ce type de fabrication, je préfère utiliser des fausses languettes en CP : c'est plus stable que du bois
Si le plateau est épais, je préfère en mettre deux plutôt qu'une centrale.
Je reviens avec un dessin

Pour le collage et si tu es seul, il vaut mieux ne pas assembler tout d'un coup.
Je réalise ce collage en utilisant des dormants 'maison'
Attention à ne pas mettre trop de colle, on fait souvent des collages trop gras.

Ce n'est pas la seule solution pour réaliser ce collage, tu as :
- à plat joint (que je déconseille pour cette réalisation)
- avec des lamelles
- à entures
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 18 Jan 2013 - 17:59    Sujet du message: projet de table Répondre en citant

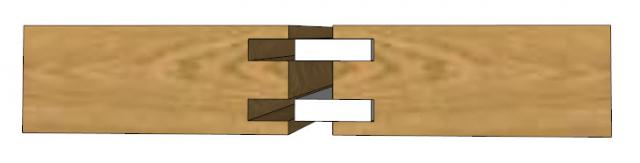

Voici un dessin avec deux fausses languettes.
Tu comprends pourquoi, il ne faut pas mettre trop de colle entre les deux languettes car elle ne pourra pas s'échapper.
Tu remarqueras aussi que la fausse languette est un peu moins large que la largeur de la rainure.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
gilles974


Hors ligne

Inscrit le: 18 Jan 2013
Messages: 86
Localisation: 974

MessagePosté le: Ven 18 Jan 2013 - 18:23    Sujet du message: projet de table Répondre en citant

merci pour ta réponse rapide

pour les plateaux, j'aurai 2 plateaux de 20mm colle l'un sur l'autre donc celui de dessus sera evidé
pour recevoir le plateau tournant

donc je part sur un rainurage pour le bouvetage
si je met un CP de 10 comme languette centrale avec une rainure de 11 cela te parais t'il juste ??

je reviens avec mon problème de traverse car les 2 plateaux avoisinerais les 60kg
le poucouli a une densite de 0.87


Citation:
 faut il mettre une traverse centrale pour éviter qu'il se creuse par le centre ??

a+ gilles
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Ven 18 Jan 2013 - 19:08    Sujet du message: projet de table Répondre en citant

Citation:
si je met un CP de 10 comme languette centrale avec une rainure de 11 cela te parais t'il juste ??

Je me suis peut-être mal exprimé
La rainure est de la même largeur que l'épaisseur du CP : si tu utilises du CP de 10, tu fais une rainure de 10

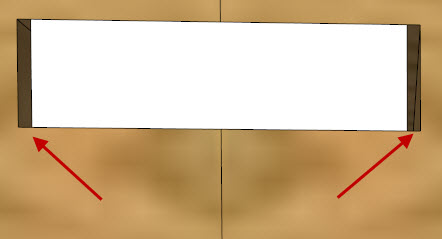

C'est la rainure qui doit être un peu plus profonde (voir flèches)


Citation:
je reviens avec mon problème de traverse car les 2 plateaux avoisinerais les 60kg

Oui, je n'ai pas répondu car je ne comprends pas bien ton pb
Ton dessin ne représente qu'une partie de la table ?
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
gilles974


Hors ligne

Inscrit le: 18 Jan 2013
Messages: 86
Localisation: 974

MessagePosté le: Ven 18 Jan 2013 - 19:31    Sujet du message: projet de table Répondre en citant

Okay là je comprend mieux je voyais pas pourquoi se jeu

pour mon problème de traverse

la partie foncée du plateau inférieur repose sur 20mm sur la traverse et se sur tout le pourtour
la partie clair est un tasseau de bouleau bouveté sur le poucouli celui-ci repose sur 40mm sur la traverse

est ce suffisant ?? ou faut il mettre une traverse centrale pour eviter que le plateau creuse??

j'ai du mal à expliquer le sujet (voir dessin)


a+
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 306
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 19 Jan 2013 - 09:42    Sujet du message: projet de table Répondre en citant

Bonjour,

Pour ma part, je mettrai des traverses.
Le tout est de savoir où les mettre pour que ce soit esthétique.

Désolé de ne pas avoir répondu plus vite, mais impossible de se connecter au forum hier au soir.
Si ça passe mieux aujourd'hui, tu auras surement d'autres avis.

A propos des ennuis du forum : attaque 'pas amicale' sur les serveurs de l'hébergeur.
https://twitter.com/Xooit
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
gilles974


Hors ligne

Inscrit le: 18 Jan 2013
Messages: 86
Localisation: 974

MessagePosté le: Sam 19 Jan 2013 - 16:37    Sujet du message: projet de table Répondre en citant

salut
tu n'as pas à être désolé, c'est déjà bien d'avoir des réponses. Wink

à mon avis une simple traverse centrale devrais rattraper les efforts



pour les pieds j'ai une section de 150x150 mon but est de casser un angle et de faire un 1/4 de rond de 60
n’ayant pas de toupie, quelle serait la méthode à employer ??

perso je ferais :
- déligner le plus gros
- continuer au rabot
- finir à la ponceuse

je suis ouvert à toutes solutions

a+
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Sam 19 Jan 2013 - 16:53    Sujet du message: projet de table Répondre en citant

Bonjour,

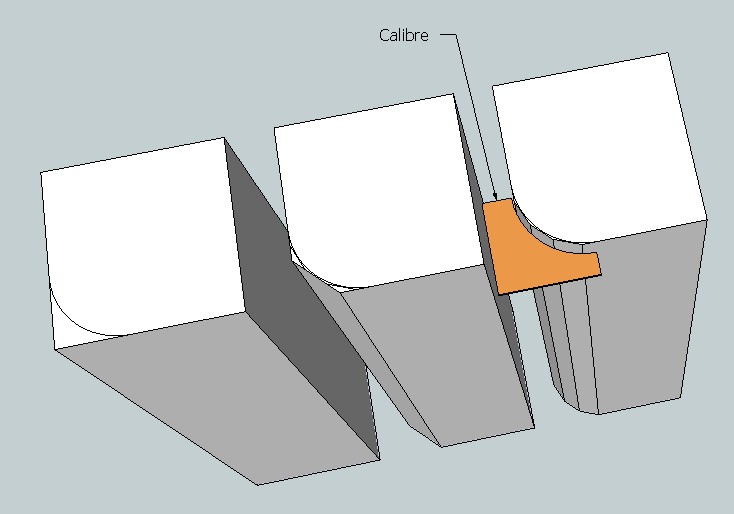

oui, la méthode pour l'arrondi est bonne. Déligner le plus gros à la scie à ruban ou circulaire.
Faire attention à la circulaire de tenir angulairement ta pièce dans un gabarit même rapidement fait.
Tu peux t'aider en faisant un gabarit en carton ou CP pour ajuster correctement ton profil.

_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
gilles974


Hors ligne

Inscrit le: 18 Jan 2013
Messages: 86
Localisation: 974

MessagePosté le: Sam 19 Jan 2013 - 17:38    Sujet du message: projet de table Répondre en citant

  Okay j'avais zapper le gabarit

il me reste plus qu'à attendre la fin de la saison des pluie
avant de me mettre a l'oeuvre

a+
