MessagePosté le: Lun 7 Jan 2013 - 19:36    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Tout d'abord, meilleurs voeux à tous, que de nombreuses guirlandes de copeaux couronnent vos réalisations et vos réussites !


Voici mon soucis, j'ai acheté un ensemble Kity d'occasion comprenant un dispositif à tenonner "Kity 2102".
Malgré plusieurs lectures de la notice d'utilisation je n'arrive pas comprendre comment on peut utiliser cet outil sans l'entamer avec la scie !
Je précise que cet outil n'a jamais été utilisé par le propriétaire précédent, lequel n'a donc pas pu me renseigner.


Si quelqu'un connaît cet outil, je suis preneur de toute explication !

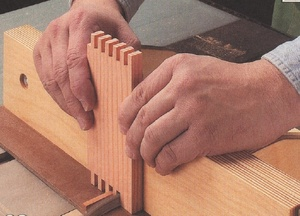

Je joint quelques photo du système au cas où !


D'avance merci













Revenir en haut
Publicité






MessagePosté le: Lun 7 Jan 2013 - 19:36    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Gédéon
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 494
Localisation: Metz
Masculin Balance (23sep-22oct)

MessagePosté le: Lun 7 Jan 2013 - 20:37    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

bonsoir

Je ne connais les Kity sur table mais je pense qu'il y a une erreur de montage, si Ubu passe par là je pense qu'il pourra te renseigner
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 679
Localisation: Connaux (30)
Masculin

MessagePosté le: Lun 7 Jan 2013 - 20:51    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

je passe , je passe,
je passe mon tour !
Je n'ai jamais eu ce dispositif ! Je viens de faire un tour sur le site Kity sur table, rien ; idem pour le revendeur kity de Rouen.

Peut être voir avec Jean-Marie ?
Désolé
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
fullman


Hors ligne

Inscrit le: 17 Sep 2012
Messages: 12

MessagePosté le: Lun 7 Jan 2013 - 21:11    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Bonjour,

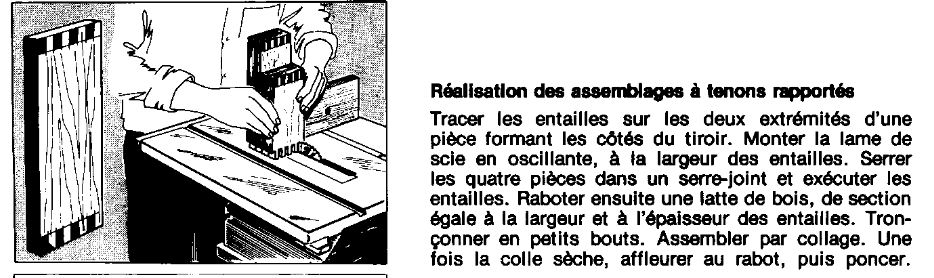

Ce ne serai pas cela ??





Cordialement
Revenir en haut
Vamavie43


Hors ligne

Inscrit le: 28 Sep 2012
Messages: 14

MessagePosté le: Mar 8 Jan 2013 - 11:23    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Merci à tous pour vos réponses.


Je pense que fullman a trouvé, merci pour l'extrait d'une documentation qui me manque à priori !
Cela semble bien correspondre à mon système, je n'avais pas pensé à un tel montage, mais je me demande s'il ne faut pas prévoir tout de même un "martyr" afin d’éviter d'entamer le guide avec la scie.


Il ne me reste plus qu'a essayer !!!
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 679
Localisation: Connaux (30)
Masculin

MessagePosté le: Mar 8 Jan 2013 - 13:19    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Si cela fonctionne avec le montage en scie oscillante, entraîne toi avant. Ce montage n'est pas facile à régler et quand ça tourne c'est assez impressionnant. je ne l'ai fait qu'une fois et j'ai arrêté cela m'inspirait une confiance toute relative. Mais je n'avais pas ces guides, peut être qu'avec, cela va mieux.
A toi de voir !
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
Vamavie43


Hors ligne

Inscrit le: 28 Sep 2012
Messages: 14

MessagePosté le: Mar 8 Jan 2013 - 14:34    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Pour ce qui est de la scie oscillante je n'est pas trop de soucis car je l'utilise déjà pour faire des tenons à plat (et non pas comme ici en tenant la verticalement) et avec l'aide du guide je pense que cela devrait aller !


Amicalement


Vamavie43
Revenir en haut
phil


Hors ligne

Inscrit le: 23 Juin 2011
Messages: 353
Masculin Taureau (20avr-20mai)

MessagePosté le: Mer 9 Jan 2013 - 23:29    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Bonsoir a tous ,

  Comment faites vous pour monter une lame de scie en oscillante  Confused Question


  Merci  Phil
Revenir en haut
gege
Membres actifs

Hors ligne

Inscrit le: 18 Nov 2010
Messages: 272
Localisation: Croatie
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Jeu 10 Jan 2013 - 08:46    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Bonjour

Non , pas d'erreur de montage , lors des premières utilisations , le guide est " usiné " en meme  temps , mais ce n'est pas genant vu qu'après il sera toujours à peu près à la meme place .( il gardera bien sur la découpe du plus grand tenon effectué)



Phil .Lame de scie oscillante :
Pour faire simple , la lame est " coincée " entre deux rondelles dont les faces ne sont pas parallèles .
En fait il faut un kit de montage adapté .

Ubu : quand j'avais ma kity (oups ca me rajeunis pas !!) , les défonceuses n'existant pas encore ,
j'utilisais souvent ce montage et n'ai jamais eu de soucis avec .
, hormis celui du réglage de l'amplitude de l'oscillation ( au pif et à taton ! )

Bonne journée
_________________
Il vaut mieux se taire et passer pour un con plutôt que de parler et de ne laisser aucun doute à ce sujet.
Pierre DESPROGES


Dernière édition par gege le Jeu 10 Jan 2013 - 15:34; édité 1 fois
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 679
Localisation: Connaux (30)
Masculin

MessagePosté le: Jeu 10 Jan 2013 - 14:27    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

gege a écrit:
Bonjour

Ubu : , hormis celui du réglage de l'amplitude de l'oscillation ( au pif et à tatons ! )

Bonne journée


c'est bien cela qui ne pas rassuré car la première fois j'avais réglé au pif, et l'amplitude était "vaste" !
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
Gédéon
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 494
Localisation: Metz
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 10 Jan 2013 - 14:37    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

vous ne pouviez pas utiliser un comparateur, ou une petite cale de chaque coté de la lame, un tour de la lame a la main et mesurer avec un réglet écartement
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
gege
Membres actifs

Hors ligne

Inscrit le: 18 Nov 2010
Messages: 272
Localisation: Croatie
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Jeu 10 Jan 2013 - 15:28    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Le comparateur , c'est surement le mieux,mais.... faut il encore en avoir un  Mr. Green
C'était donc le réglet  que j'utilisais = ce que j'appelle " au pifomètre assisté "

Le kit Kity était quand meme gradué en mm ,  pas vraiment précis mais ca évitait d'etre franchement trop vaste ou l'inverse .

Ceci étant , pour avoir un résultat correct , il faut se cantonner dans les tenons de faible largeur , jusqu'à 8 mm , 10 c'est  limite ,  le fond est trop arrondi .
_________________
Il vaut mieux se taire et passer pour un con plutôt que de parler et de ne laisser aucun doute à ce sujet.
Pierre DESPROGES
Revenir en haut
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 679
Localisation: Connaux (30)
Masculin

MessagePosté le: Jeu 10 Jan 2013 - 15:38    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Un comparateur ? Mon pauv Gédéon, je te parle d'un temps ....que les moins de 20 ans ne peuvent pas connaître ! Very Happy Very Happy Very Happy Very Happy
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
Gédéon
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 494
Localisation: Metz
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 10 Jan 2013 - 16:34    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

vous me trouez le c-l, les plus équipés sont les moins bosseurs je parle pour moi
_________________
Cordialement Jean-François

Trésorier de l'association "Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Vamavie43


Hors ligne

Inscrit le: 28 Sep 2012
Messages: 14

MessagePosté le: Jeu 10 Jan 2013 - 17:54    Sujet du message: Besoin d'aide pour l'utilisation de l'outil à tenonner Kity 2102 Répondre en citant

Bien !
Je viens de faire un petit essai vite fait et ça fonctionne effectivement bien comme annoncé par "fullman" & "gege" !
D'autre part j'ai voulu tester un martyr pour éviter d’abîmer le guide mais ce n'est pas bon car cela fait trop d'épaisseur.
Donc autant user le guide et travailler précis.
Pour ce qui est du réglage de la scie, c'est effectivement un peu laborieux mais en 3 à 4 coups c'est bon !!!


Enfin, j'ai constaté que la discussion s'était un peu "élargie" et pour continuer dans cette voie, j'ai connu le comparateur, le palmer, la règle à calculer;
ainsi que l'électronique à composants (voire même les dernières lampes) !!!


Ouf ! là, je viens de me faire très mal !


Longo Mai comme on dit chez moi (trad: "pourvu que ça dure !")
