Bonsoir à tous,
Chez moi, les images sont bien mais il m'est impossible de lire ce qui est écrit dessus.
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
Publicité






MessagePosté le: Sam 5 Jan 2013 - 22:03    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 5 Jan 2013 - 22:34    Sujet du message: Projet de fraiseuse Répondre en citant

Chez moi Xooimage est très lent mais les images arrivent.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 6 Jan 2013 - 00:08    Sujet du message: Projet de fraiseuse Répondre en citant

Bonsoir JP

Je pense que le problème vient de chez toi, parce que je n'ai aucun mal à récupérer les images depuis l'hébergeur.
Comme indiquait les vieux 'flippers' de notre jeunesse : "Same player, shoot again !" Mr. Green

Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 6 Jan 2013 - 00:12    Sujet du message: Projet de fraiseuse Répondre en citant

Sorry, j'ai répondu un peu vite à JP, sans voir les messages suivants...

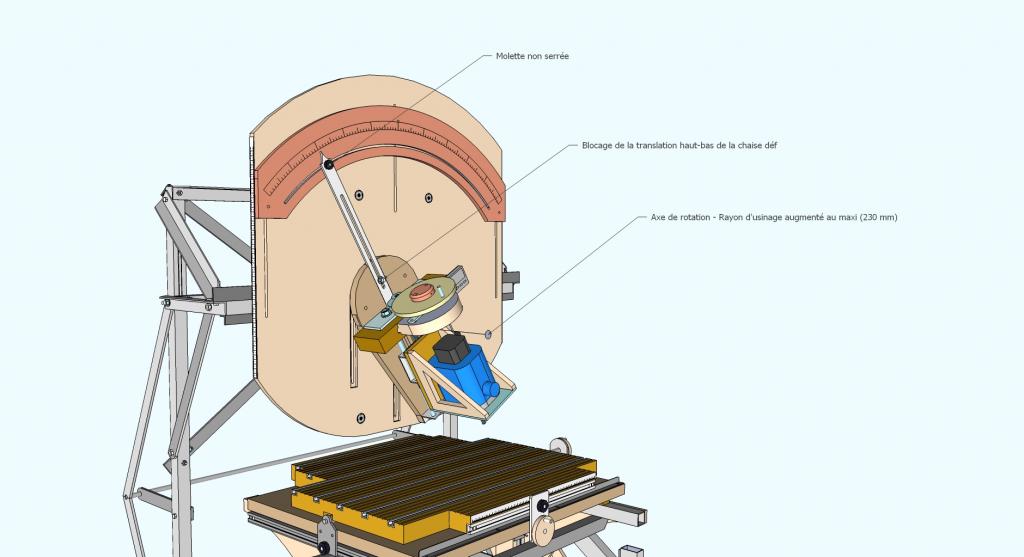

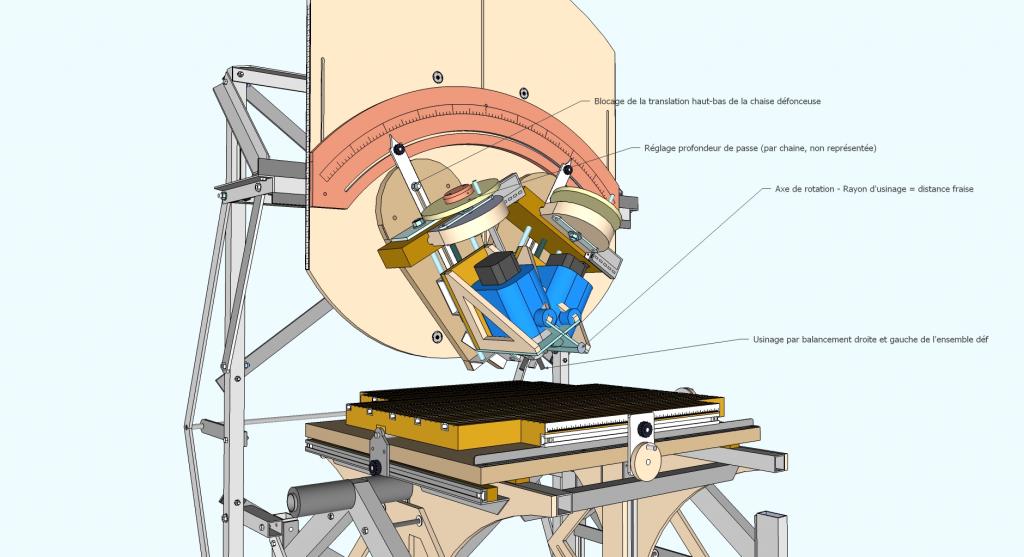

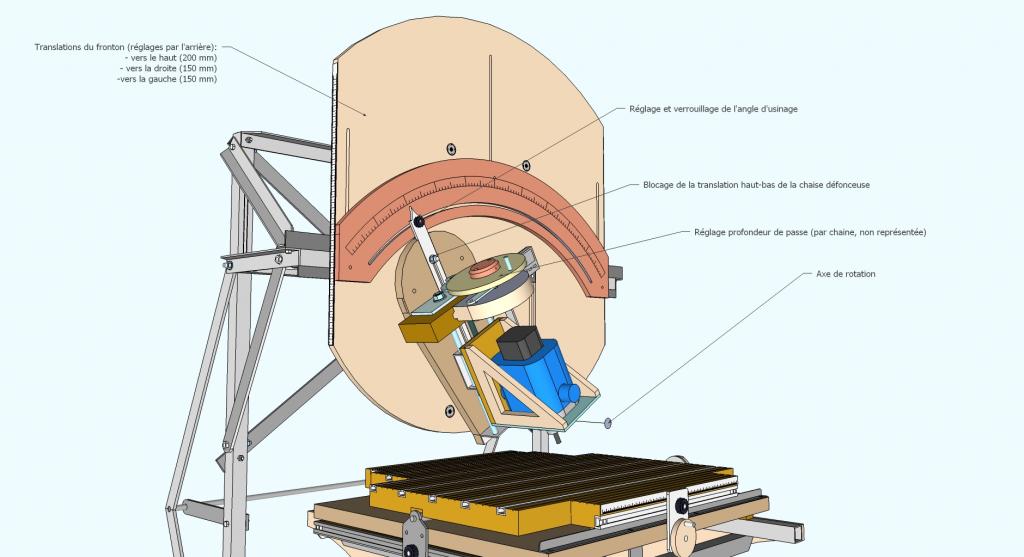

Voici les 3 images grandeur nature (en utilisant la molette de la souris tout en appuyant sur la touche [Ctrl], on peut zoomer sur l'écran...):







@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
Ubu
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 682
Localisation: Connaux (30)
Masculin

MessagePosté le: Dim 6 Jan 2013 - 08:58    Sujet du message: Projet de fraiseuse Répondre en citant

Ce matin, j'y vois clair ! Même sans lunettes ! Merci Okay
_________________
Bien amicalement
UBU
Vice-Président de l'association "Les copeaux"
------------------------------------------------------------
http://www.debaladesenbalades.com
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 487
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 6 Jan 2013 - 18:53    Sujet du message: Projet de fraiseuse Répondre en citant

Moi aussi, je vois mieux.

Et quand il s'agit d'un reportage, je préfère les avoir comme ça qu'en vignettes : ça présente l'avantage de pouvoir voir l'ensemble et non une par une (mais, là, ce n'est que mon avis).
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 20 Jan 2013 - 02:59    Sujet du message: Projet de fraiseuse Répondre en citant

Bonsoir (ou plutôt bonjour...) à tous

J'avance doucement sur ma prochaine machine.

J'ai déjà presque finalisé le 'fronton' (une pièce essentielle, demandant une bonne précision).
Il ne manque qu'à l'ajuster sur le châssis et rajouter les commandes électriques (d'ailleurs différentes de celle que j'avais imaginées au départ...).

Quelques vues : (virtuelle et réelles)

Le schéma :

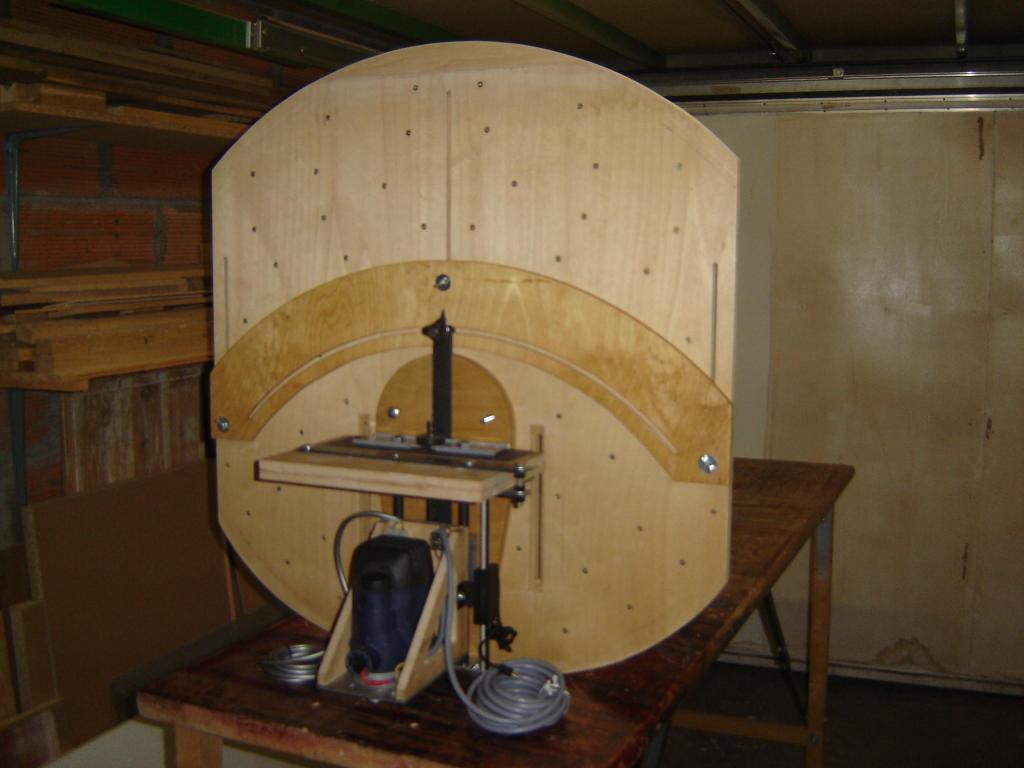

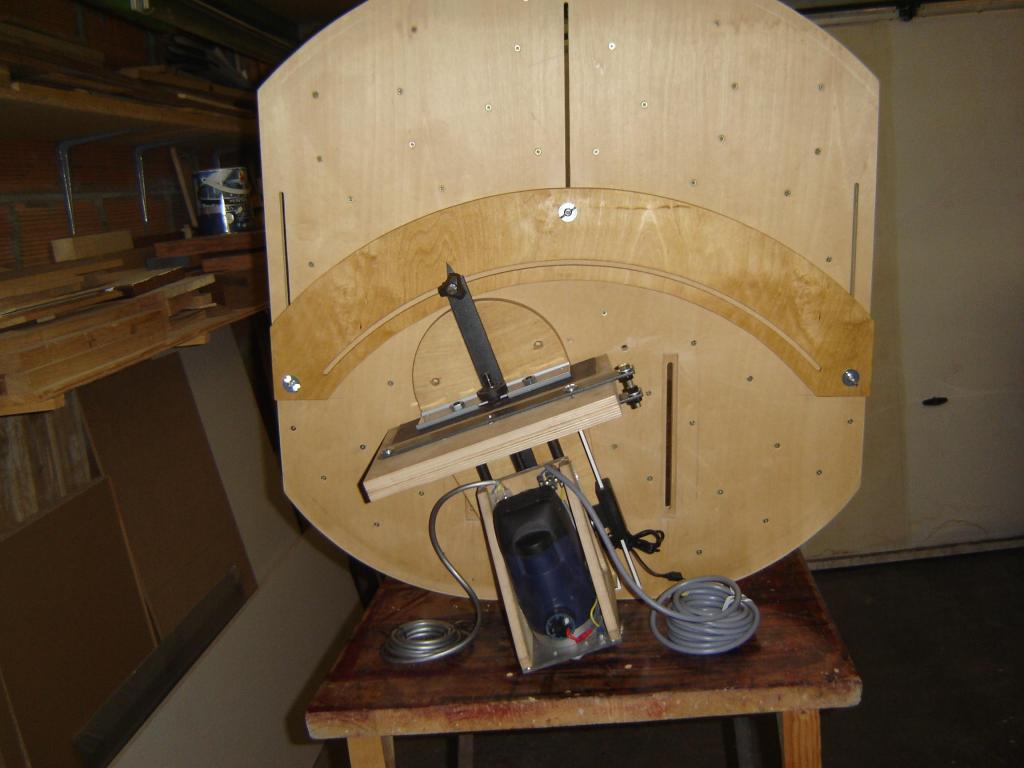

La réalisation. C'est un sandwich composé d'une plaque de MDF de 15 à l'arrière et d'une autre de CP de bouleau de 6,35 à l'avant (une côte anglo-truc, mais j'avais quelques morceaux en stock...) :






Le châssis est en cours de fabrication, mais avec plus de 70 pièces d'acier à découper, façonner, ajuster et assembler, ça prend un peu de temps...
Je pense m'en sortir bientôt.

Prochain épisode : fabrication de la table croisée.
C'est bizarre, mais je sens que ça va m'amener à prononcer quelques jurons bien épicés...
C'est assurément stupide et ça n'arrange rien, mais ça soulage quand ce qu'on a prévu ne passe pas... comme prévu Mr. Green .

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
Jean-Mich


Hors ligne

Inscrit le: 12 Juil 2012
Messages: 122
Localisation: Nord

MessagePosté le: Dim 20 Jan 2013 - 10:16    Sujet du message: Projet de fraiseuse Répondre en citant

Bonjour Champy,

C'est bizarre, mais je sens que ça va m'amener à prononcer quelques jurons bien épicés...

Tiens, j'ai fait la même chose quand je me suis aperçu de ma bêtise sur l'autre machine, donc si tu es a cours d'inspiration je peux t'aider (jurons) Laughing


J'avance doucement

Nous n'avons pas la même idée sur la chose, j'appelle ça avancer a la vitesse grand V. Wink

Pour le reste, travail très soigné, une vraie beauté Okay

Pour le cadre je te souhaite bon courage, 70 pièces ce n'est pas rien.
Mais au train ou tu es parti, je crois que son doux ronronnement ce fera entendre dans un mois.

En tous cas bravo pout ton courage et ta détermination Okay .

Amicalement Jean-Mich
Revenir en haut
reve


Hors ligne

Inscrit le: 26 Avr 2010
Messages: 19
Localisation: val de marne
Masculin Scorpion (23oct-21nov)

MessagePosté le: Dim 20 Jan 2013 - 19:28    Sujet du message: Projet de fraiseuse Répondre en citant

Bonjour Champy

Je suis admiratif de toutes les idées que tu mets en oeuvre!! Okay
Hervé
_________________
Cordialement Reve
Revenir en haut
jft68
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 735
Localisation: Mulhouse (environs)
Masculin Scorpion (23oct-21nov) 龍 Dragon

MessagePosté le: Mer 23 Jan 2013 - 22:56    Sujet du message: Projet de fraiseuse Répondre en citant

Bonsoir,
ah je vois que l'on passe au concret Okay
Tu bricoles toujours aussi bien.
On attend la suite.
_________________
Amicalement - Jean-Franco
Président de l'association"Les copeaux" qui gère aussi ce site
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mer 23 Jan 2013 - 23:34    Sujet du message: Projet de fraiseuse Répondre en citant

Yes, merci pour ton concours, JFT

"Chi va piano, va sano e va lontano"  (Ma mère, née en Italie, m'a appris ça dans mon berceau Mr. Green ...)

J'attends les pièces métalliques que mon papa est en train d'usiner au tour et à la fraiseuse, et ça devrait bientôt 'le faire'.

Dans l'immédiat, le fronton est presque finalisé (commandes électriques et quelques réglages d'agrément de façade à mettre au point...).
Dès que le fronton est en ordre de marche, je fais une petite vidéo.
Pour l'instant, il me manque encore quelques axes 'revus et corrigés' pour que ça soit opérationnel...

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
lemplus


Hors ligne

Inscrit le: 19 Jan 2010
Messages: 207
Localisation: Corbreuse
Masculin

MessagePosté le: Jeu 24 Jan 2013 - 09:15    Sujet du message: Projet de fraiseuse Répondre en citant

bonjour,
ah oui, il sont 2 Champy à l’œuvre en fait Okay Okay une vraie entreprise de famille !
Elle semble déjà bien sur les rails cette nouvelle Machine. Et vu qu'elle a déjà bien été pensée, nul doute qu'elle sera opérationnelle et de grande efficacité !

Bravo les gars !

Lemplus
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Jeu 31 Jan 2013 - 22:58    Sujet du message: Projet de fraiseuse Répondre en citant

Bonsoir à tous

J'ai reçu quelques axes (tournées par mon papa adoré) qui m'ont permis d'achever l'ascenseur de la déf.
Ces pièces sont 'évidemment' à la côte à 5 centièmes près et ça me fait un peu râler, parce que je n'ai pas eu besoin d'ajuster quoi que ce soit. Embarassed

Demain, j'essaye de faire une petite vidéo pour exposer où j'en suis.
Dans l'immédiat, seul le fronton est proche de l'aspect opérationnel. Il me reste néanmoins à régler un petit pb de jeu latéral dans le guidage en Z de la déf...
Je suis prêt à radicalement modifier ce que j'ai initialement tenté (par économie...), si je ne suis pas satisfait.

Autre info, à propos des profilés d'alu utilisés pour fabriquer les rainures en 'T inversé' sur une table de travail.
Je les prenais initialement chez Technic-Achat.com, mais ils ont arrêté de les importer, suite à quelques problèmes de délai de livraison...

Cependant, bonne nouvelle : Je suis passé à leurs bureaux cet après-midi (où le patron me connait maintenant un peu...) et je l'ai persuadé de reconstituer un stock de profilés de 20x11 (rainure de 8 de largeur et de marque Bosch Rexroth).
Ce sont les dimensions idéales pour fabriquer une table équipée, sans avoir besoin d'usiner les rainures 'dans la masse'.
Perso, il m'en faut 8 m linéaires, mais je suis sûr que ça intéressera pas mal de constructeurs amateurs si nous pouvons 'grossir' ma commande...
Le tarif actuel est de 9.22 € HT le m linéaire (soit environ 11.03 TTC) et les barres sont dispo en 2 m de longueur.
Ils fournissent également des coulisseaux très bien ajustés, avec moins de 1/10ème de jeu (percés et taraudés en M6 ou M8).

C'est certes un peu plus cher qu'avant... mais la qualité du produit le vaut assurément.
En plus, en 'agaçant' un peu, je suis sûr qu'on peut espérer 5 ou 10% de ristourne...

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 961
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Ven 1 Fév 2013 - 23:16    Sujet du message: Projet de fraiseuse Répondre en citant

Bonsoir

Comme promis, une petite vidéo du fronton supportant la déf.
Le montage est un peu scabreux... mais comme l'engin doit être suspendu, j'ai bricolé un support de fortune pour faire les essais.

Vidéo  ICI

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 082
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 2 Fév 2013 - 01:00    Sujet du message: Projet de fraiseuse Répondre en citant

Bonsoir Champy
Impressionnant et belle réalisation, comme d'hab. Bravo.
Mais dis moi, que comptes tu fabriquer avec ta fraiseuse?
Francis
