MessagePosté le: Jeu 4 Oct 2012 - 10:42    Sujet du message: assemblage biseau simple Répondre en citant

Je me rends compte que je n'ai pas répondu à toutes tes questions.

La lamelleuse ne fera pas des rainures assez profondes si tu souhaites recouper après les avoir réalisées.
Si tu utilises une défonceuse, il faut juste disposer d'une fraise assez longue pour qu'il reste une partie rainurée après découpe.

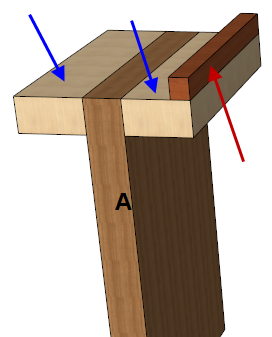

Si tu n'as pas la possibilité de mettre ta défonceuse sous table, tu peux procéder ainsi


A est le panneau à rainurer.
Tu places deux morceaux de bois (chevrons rabotés) sur les côtés et maintenus par des serre-joints non représentés. Ça permettra d'empêcher la défonceuse de basculer.
Tu peux rajouter un guide (flèche rouge)
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 4 Oct 2012 - 10:42    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
kawa


Hors ligne

Inscrit le: 03 Oct 2012
Messages: 22
Localisation: sud est
Masculin

MessagePosté le: Jeu 4 Oct 2012 - 19:24    Sujet du message: assemblage biseau simple Répondre en citant

bonsoir,
je vais regarder ce soir pour les fraises...
En tout cas merci pour vos réponses!
Je pense que je vais attaquer d'ici peu...Je dois quand même passer à mr brik pour voir une lamelleuse...au cas ou...
merci à vous tous
@+
Revenir en haut
Shitopicker


Hors ligne

Inscrit le: 09 Oct 2011
Messages: 57
Localisation: Alsace
Masculin

MessagePosté le: Jeu 4 Oct 2012 - 20:51    Sujet du message: assemblage biseau simple Répondre en citant

Bonsoir,


autres exemples :








Pour les lamelles :


http://translate.google.com/translate?u=http://americanwoodworker.com/blogs…
_________________
Always very hard winter when honorable cheese runs after mouse...
Revenir en haut
kawa


Hors ligne

Inscrit le: 03 Oct 2012
Messages: 22
Localisation: sud est
Masculin

MessagePosté le: Ven 5 Oct 2012 - 22:14    Sujet du message: assemblage biseau simple Répondre en citant

bonsoir,
merci pour les nouveaux exemples et pour le lien.
Je pense attaquer le we prochain...on verra au fur et à mesure...Je vous tiendrai au courant
Si j'ai le temps ce we, je vais essayer avec des chutes.
@+ et merci
Revenir en haut
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Sam 6 Oct 2012 - 09:28    Sujet du message: assemblage biseau simple Répondre en citant

Bonjour à tous,

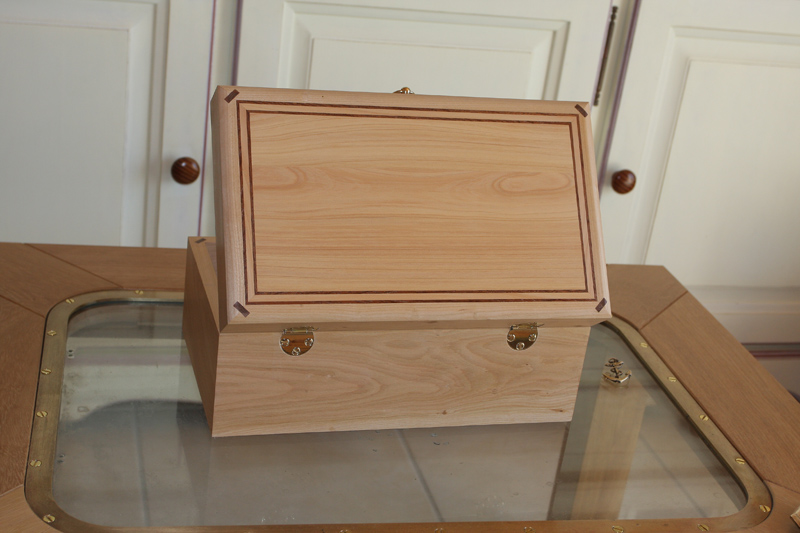

J'utilise souvent les coupes d'onglets renforcés par des fausses languettes, mais je ne cherche pas à les cacher, bien au contraire!


Cdlt
JP
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 301
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 6 Oct 2012 - 18:32    Sujet du message: assemblage biseau simple Répondre en citant

Bonjour,

Jolie réalisation
C'est vrai qu'on peut aussi faire ses fausses languettes dans une essence différente et les laisser apparentes.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
kawa


Hors ligne

Inscrit le: 03 Oct 2012
Messages: 22
Localisation: sud est
Masculin

MessagePosté le: Sam 6 Oct 2012 - 18:54    Sujet du message: assemblage biseau simple Répondre en citant

bonjour,
oui trés belle réalisation!
Pour mon projet, l'effet des languettes n'ira pas mais par contre je me garde l'idée pour autre chose..
Cet aprem, j'ai vite fait l'essai sur 2 chutes d'assembler avec des lamelles. (j'ai finalement acheté une petite lamelleuse)
Ca l'air d'être pas mal. Par contre je me pose la question pour bien serrer les 2 planches. Je n'ai pas vraiment d'établi spécifique.
Pour l'instant avec des serres joints car ce sont des ptits morceaux mais aprés...
J'ai essayé de mettre des vis en biais mais l'angle à 45° rend impossible la chose...
@+ et bonne soirée
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Sam 6 Oct 2012 - 19:54    Sujet du message: assemblage biseau simple Répondre en citant

Bonsoir

Je te propose de prendre une presse à cadres (avec une lanière). Ca marche très bien et c'est ultra facile à utiliser.
Perso, je m'en sers très souvent.

Un exemple : ICI

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
kawa


Hors ligne

Inscrit le: 03 Oct 2012
Messages: 22
Localisation: sud est
Masculin

MessagePosté le: Dim 7 Oct 2012 - 20:22    Sujet du message: assemblage biseau simple Répondre en citant

bonsoir,
merci pour le lien. Ca a l'air pas mal comme système. Ca peut fonctionner pour caler juste deux planches perpendiculaire?
bonne soirée
kawa
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 301
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 7 Oct 2012 - 20:48    Sujet du message: assemblage biseau simple Répondre en citant

Bonsoir,

Le système proposé par Champy est parfaitement adapté à l'assemblage des caissons.
Pour caler deux planches perpendiculaires, il vaut mieux un système comme celui-ci
J'ai pris le premier trouvé sur internet.
Ce n'est pas le moins cher, mais la marque Urko est réputée.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 7 Oct 2012 - 21:39    Sujet du message: assemblage biseau simple Répondre en citant

Bernard a absolument raison.  Le système à cadre marche très bien quand on assemble une forme parallélépipédique (pitin, que c'est dur à écrire, ça !) dans un même temps.
En langage gaulois : ce sont 4 angles droits...
A mon avis, c'est plus simple et plus fiable que de coller les planches deux par deux, car il suffit de caler l'un des coins avec une équerre et on est sûr que les autres angles seront respectés.
Mais bon, je ne connais pas tes contraintes...

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 301
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 7 Oct 2012 - 22:42    Sujet du message: assemblage biseau simple Répondre en citant

car il suffit de caler l'un des coins avec une équerre et on est sûr que les autres angles seront respectés.
Mais bon, je ne connais pas tes contraintes...

Je pense que c'est pour faire des essais
Attention, si tu prends une équerre en fer, pense à intercaler quelque chose (film étirable par exemple) entre le fer et le bois
Il ne faut pas l'ensemble fer soit en contact avec la colle sur le bois.


_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 005
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Dim 7 Oct 2012 - 22:46    Sujet du message: assemblage biseau simple Répondre en citant

Bonsoir à tous
Pourquoi assembler que 2 planches à la fois?
Si c'est cela que tu veux faire, il suffit de fermer le rectangle avec des languettes de bois rigides, à l'endroit des lanières d'assemblages. Car c'est vrai que ces presses à cadre ne fonctionnent qu'à partir du moment où l'ensemble est fermé.
Francis
_________________
Quand on veut. On peut
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 959
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Dim 7 Oct 2012 - 23:51    Sujet du message: assemblage biseau simple Répondre en citant

Perso, pour éviter de marquer le bois avec une équerre en acier, ou qu'une équerre en bois ne se colle à l'assemblage, j'intercale un film de papier alimentaire (celui qu'on met dans les moules à gâteaux).
C'est vraiment pas cher, relativement fin, facile à positionner (car assez rigide) et la colle vinylique (blanche) n'y adhère pas du tout.
En plus, avec le peu de quantité nécessaire, Mahâme ne se rend même pas compte qu'on lui en a piqué quelques dm... Mr. Green

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
kawa


Hors ligne

Inscrit le: 03 Oct 2012
Messages: 22
Localisation: sud est
Masculin

MessagePosté le: Lun 8 Oct 2012 - 21:28    Sujet du message: assemblage biseau simple Répondre en citant

bonsoir,
un grand merci pour tous vos messages et toutes vos astuces!
Je ferai l'assemblage d'un seul coup.
Je pense attaquer d'ici peu et je vous tiendrai au courant.
en tout cas encore merci et bonne soirée
@+
