Outil ravancements d'onglet


Poster un nouveau sujet   Répondre au sujet    Forum Association Les Copeaux Index du Forum -> Forum public (associatif) -> Sujets libres -> Outillage
Sujet précédent :: Sujet suivant
Auteur Message
JRL56
Membres actifs

Hors ligne

Inscrit le: 19 Juin 2012
Messages: 83

MessagePosté le: Mar 18 Sep 2012 - 17:26    Sujet du message: Outil ravancements d'onglet Répondre en citant

Bonjour à tous,
 Quelqu'un possède-t-il cet outil? Dans l'affirmative, j'aimerais connaître l'astuce qui permet de régler facilement et correctement cet outil. Jusqu'à présent j'y arrive par touches successives. Lorsque le ravancement d'onglet se situe en extrêmité de montant le résultat est plus simple à obtenir en revanche lorsqu'il se situe en milieu de montant cela devient très aléatoire. D'autre part, dans ce même cas de figure il n'est pas possible de protéger l'outil ce qui représente un risque évident.
En vous remerciant de vos réponses.
Cordialement.
Revenir en haut
Publicité






MessagePosté le: Mar 18 Sep 2012 - 17:26    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Lionel1


Hors ligne

Inscrit le: 19 Déc 2010
Messages: 550
Localisation: Sud de Paris/94/Bonneuil sur marne

MessagePosté le: Mar 18 Sep 2012 - 19:51    Sujet du message: Outil ravancements d'onglet Répondre en citant

Il ne manque pas quelque chose ????????????????????????????????????????????????????
_________________
Vous ne pensez qu'au bôa (hic), je ne pense qu'à manger.
Revenir en haut
JRL56
Membres actifs

Hors ligne

Inscrit le: 19 Juin 2012
Messages: 83

MessagePosté le: Mar 18 Sep 2012 - 20:45    Sujet du message: Outil ravancements d'onglet Répondre en citant

Désolé Lionel mais après plusieurs tentatives je n'arrive pas à insérer l'mage.
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mar 18 Sep 2012 - 22:10    Sujet du message: Outil ravancements d'onglet Répondre en citant

Bonsoir à tous,

Denis, je pense que tu veux parler de cet outil


_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
JRL56
Membres actifs

Hors ligne

Inscrit le: 19 Juin 2012
Messages: 83

MessagePosté le: Mer 19 Sep 2012 - 09:47    Sujet du message: Outil ravancements d'onglet Répondre en citant

Bonjour Bernard,
Merci de ton aide, il s'agit effectivement de cet outil quelque peu différent (marque Isocèle). Avec une photo la compréhension du message est plus évidente.
Cordialement.
Denis
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 19 Sep 2012 - 10:13    Sujet du message: Outil ravancements d'onglet Répondre en citant

Voilà celui de la marque isocèle. a part la couleur, il me semble que la fabrication est identique.



Effectivement, il n'y a pas de protection prévue pour cet outil lorsqu'on travaille en milieu de montant.
Je me souviens d'un topic sur le forum cyberbricoleur où des solutions avaient été avancées.

Le réglage n'est effectivement pas évident. Si je trouve le temps, je ferai une photo de la méthode que j'ai utilisée.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Mer 19 Sep 2012 - 13:07    Sujet du message: Outil ravancements d'onglet Répondre en citant

Bonjour,
Je possède celui du haut (Outillage 2000?) qui ne permet pas à cause de son système de montage sur l'arbre par une vis (surtout en M16 comme ma toupie) , de faire des assemblages de pièces assez fines. L'outil Isocèle de par son principe, permet de faire des ravancement bien plus étroits.
La dernière fois que j'ai eu à m'en servir, j'ai ressorti la défonceuse...


Cdlt
JP
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 19 Sep 2012 - 13:42    Sujet du message: Outil ravancements d'onglet Répondre en citant

Jean-Paul, tu as toujours ton appareil photo avec toi ?

Effectivement, la première photo provient du site Outillage 2000
La seconde d'un revendeur Isocèle.

Pour ma part, celui que je possède est du même type que le second (mais il est jaune !!!)
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 19 Sep 2012 - 16:50    Sujet du message: Outil ravancements d'onglet Répondre en citant

Voici comment j'ai procédé :

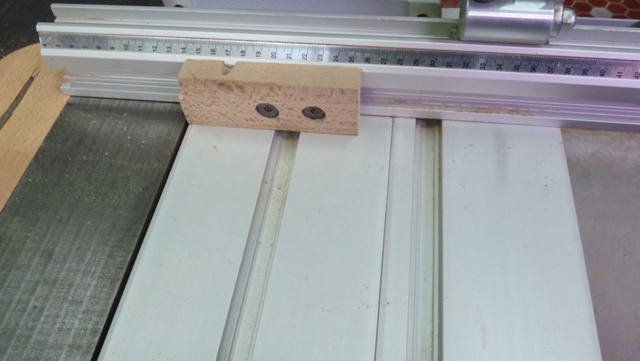

Sur le guide, j'ai la possibilité de fixer des martyrs :

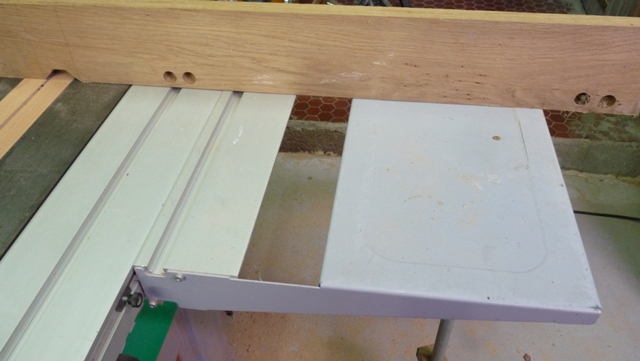

J'ai pris un morceau de bois que je fixe sur le guide (après avoir enlevé les martyrs)

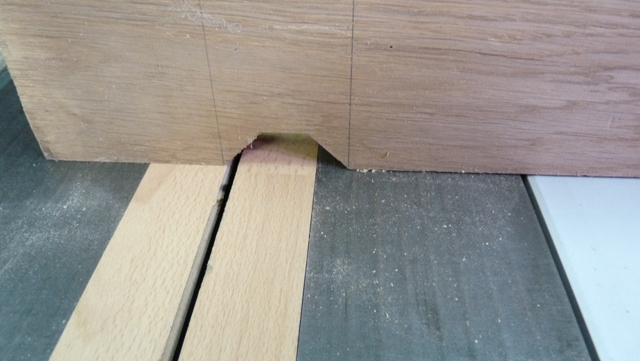

Un passage permet d'avoir le début et la fin du chanfrein.
Pour la hauteur, il faut y aller par montées successives

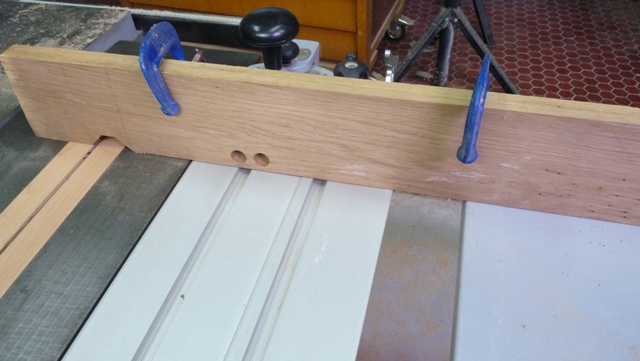

Le morceau de bois à travailler y est fixé grâce à des presses


Denis, je réponds à ta question sur la publication de photos.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Lionel1


Hors ligne

Inscrit le: 19 Déc 2010
Messages: 550
Localisation: Sud de Paris/94/Bonneuil sur marne

MessagePosté le: Mer 19 Sep 2012 - 19:22    Sujet du message: Outil ravancements d'onglet Répondre en citant

Il y a de un outils 45° qui est plus petit que ceux là, mais je ne sais plus qui le fabrique ou le vend.

Excellente ta combine Bernard, je serai parti sur d'autre base.
_________________
Vous ne pensez qu'au bôa (hic), je ne pense qu'à manger.
Revenir en haut
JRL56
Membres actifs

Hors ligne

Inscrit le: 19 Juin 2012
Messages: 83

MessagePosté le: Mer 19 Sep 2012 - 19:47    Sujet du message: Outil ravancements d'onglet Répondre en citant

Merci Bernard pour tes clichés. En fait, je procède à quelques détails près comme toi mais c'est cette approche à tâtons qui m'agace un peu. Je suis certain que compte tenu de l'inventivité de certains membres de ce forum une astuce sera trouvée. Pour l'aspect sécuritaire j'ai imaginé la construction d'un pont qui recouvrirait l'outil un peu comme ceux utilisés pour la protection de la lame de scie pour la réalisation des queues d'aronde.
Sincères remerciements.
Cordialement
Denis
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 395
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Mer 19 Sep 2012 - 20:24    Sujet du message: Outil ravancements d'onglet Répondre en citant

Au niveau réglage, il n'y a que la hauteur à régler une fois pour toutes.
Pour la position en largeur, il suffit de tracer correctement et de servir de la trace laissée sur le marthyr.

Si tu veux utiliser une défonceuse, je te mets un lien vers le dossier de Jean-Marie (du Berry)
