MessagePosté le: Sam 1 Sep 2012 - 12:01    Sujet du message: réaliser un gabarit Répondre en citant

Bonjour


je souhaite réaliser deux gabarits  (mâle et femelle) pour travailler à la défonceuse et réaliser mes tenons savoyard comme sur l'image jointe.
J'ai déjà fait un essai mais je n'arrive pas à découper les deux gabarits et obtenir l'ajustement nécessaire.
je travaille avec une fraise de 8 mm et une bague de copiage diamètre extérieur de 10.76 mm  -   diamètre int 9.10mm - épaisseur de la bague 0.9 à 1 mm.
quelle méthodologie à employer  pour arriver après un traçage précis à un découpage précis proche de l'ajustement?
Merci d'avance
jack
Revenir en haut
Publicité






MessagePosté le: Sam 1 Sep 2012 - 12:01    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
grandsaintbernard


Hors ligne

Inscrit le: 01 Sep 2012
Messages: 4
Localisation: haute savoie
Masculin Balance (23sep-22oct)

MessagePosté le: Sam 1 Sep 2012 - 12:07    Sujet du message: réaliser un gabarit Répondre en citant

image transmise suite message
Revenir en haut
grandsaintbernard


Hors ligne

Inscrit le: 01 Sep 2012
Messages: 4
Localisation: haute savoie
Masculin Balance (23sep-22oct)

MessagePosté le: Sam 1 Sep 2012 - 12:16    Sujet du message: réaliser un gabarit Répondre en citant

je n'arrive pas à envoyer d'image
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 1 Sep 2012 - 13:02    Sujet du message: réaliser un gabarit Répondre en citant

Bonjour et bienvenue

Je t'envoie un Message privé avec mon adresse @mail.
Tu m'envoies ton dessin.
Je le poste
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 1 Sep 2012 - 13:09    Sujet du message: réaliser un gabarit Répondre en citant

Encore moi,

Pour insérer une photo ou une image, regarde aussi ce tutoriel réalisé par Whydi
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Sam 1 Sep 2012 - 19:54    Sujet du message: réaliser un gabarit Répondre en citant

Bonjour,
Je ne sais pas ce que c'est que des tenons savoyards, mais, en principe pour faire un assemblage mâle/femelle impeccable, il faut travailler avec  un seul gabarit mais avec 2 bagues dont la différence de diamètres divisée par 2 donne le diamètre de la fraise.
Ex bagues de 14 et 24, dif 10, diamètre de la fraise 10/2 = 5mm
Sur ce site, il y a plusieurs dossiers qui expliquent ce système. De mémoire, tu peux trouver cela sur le dossier "Table triangulaire", mais il y en a d'autres.
J'attends de voir l'image de ces tenons savoyards ?
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
phil


Hors ligne

Inscrit le: 23 Juin 2011
Messages: 353
Masculin Taureau (20avr-20mai)

MessagePosté le: Sam 1 Sep 2012 - 21:55    Sujet du message: réaliser un gabarit Répondre en citant

Bonsoir a tous ,

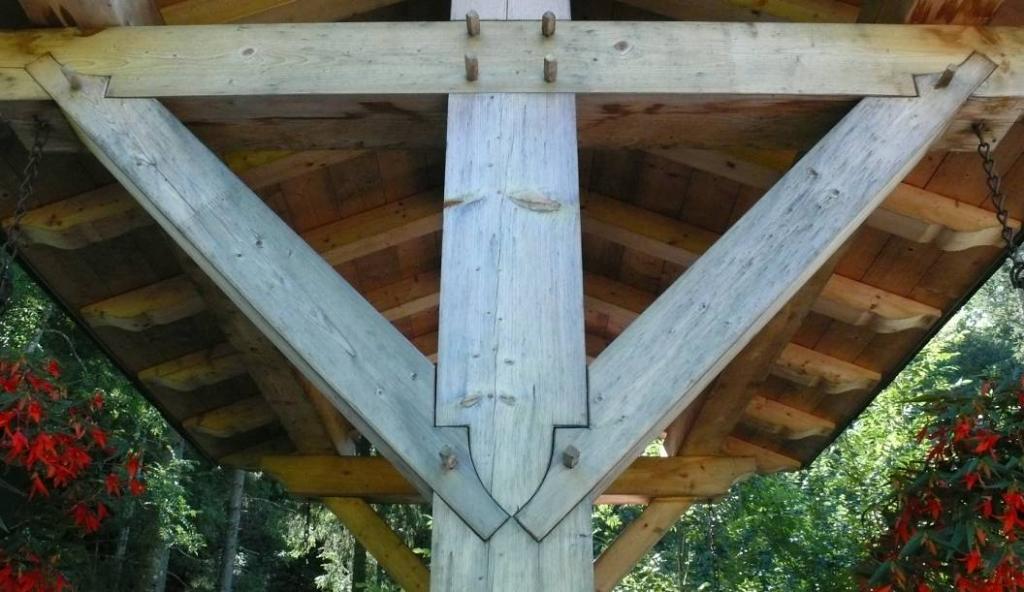

je me demande si ce n est pas ce genre de truc

photo prise dans un refuge près de Beaufort sur Doron

Pas certain mais d autres connaissent certainement !

 Philippe
Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Sam 1 Sep 2012 - 22:09    Sujet du message: réaliser un gabarit Répondre en citant

Google est "mon ami"

Voir les photos de ce lien
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
grandsaintbernard


Hors ligne

Inscrit le: 01 Sep 2012
Messages: 4
Localisation: haute savoie
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 2 Sep 2012 - 09:34    Sujet du message: réaliser un gabarit Répondre en citant

bonjour
si mon image veut bien partir voici le but de ma recherche pour faire les gabarits

Revenir en haut
BernardLimont
Modérateur

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 4 397
Localisation: Limont Fontaine (59)
Masculin Balance (23sep-22oct) 蛇 Serpent

MessagePosté le: Dim 2 Sep 2012 - 10:58    Sujet du message: réaliser un gabarit Répondre en citant

Jolis assemblages : celui du haut correspond bien à celui que j'avais mis en lien

Pour faire un gabarit, tu peux consulter ces dossiers :

Table triangulaire
http://www.lescopeaux.asso.fr/fab_projets/Docs/Sante_Table_Triangulaire.pdf

Tabouret avec incrustation
http://www.lescopeaux.asso.fr/fab_projets/Docs/BL_tabouret.pdf

Fraisage complémentaire
http://www.lescopeaux.asso.fr/Techniques/Docs/Sante_Fraisage_Complementaire…

Il y en a peut-être d'autres, mais ce sont les trois premiers qui me viennent à l'esprit

Il y a aussi un excellent article paru dans la revue Bois+ (N°23 de juillet, août et septembre) sur le fraisage complémentaire. [PUB gratuite]
La fabrication des gabarits y est décrite.
Visible chez un marchand de journaux.
_________________
Bonne journée (ou soirée)
Notre association "Les copeaux.asso" gère aussi ce site
Bernard (du Nord)
Revenir en haut
Visiter le site web du posteur
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Dim 2 Sep 2012 - 11:53    Sujet du message: réaliser un gabarit Répondre en citant

Très jolis assemblage !

Pour faire les gabarits, pas de problème avec le fraisage complémentaire sauf que les angles creux seront arrondis mais ce n'est pas difficile de les équarrir
