MessagePosté le: Dim 8 Avr 2012 - 12:26    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

bonjour,


Joyeuses Pâques à toutes et tous ( attention à la crise de foie),




Petites questions :


J'ai fait une plaque en alu de 3mm pour ma défonceuse sous table ( 3mm de perte de hauteur c'est impeccable pour moi ). Ma défonceuse n'est pas fixée dessus mais sur un ascenseur.
Je me demande comment fixer les bagues de réduction que je vais utiliser suivant le diamètre de la fraise.


Est il nécessaire d'utiliser ces bagues ( pour l'évacuation des copeaux je présume ) ?


J'avais pensé coller un anneau en bois avec un diamètre légérement plus petit que la fenêtre pour pouvoir poser mes bagues sur le dessus de cet anneau, mais faut il que ces bagues soient tenues fermement ?


Et là ce pose le problème. J'avais pensé faire un système un peu du style des bouchons de réservoir de voitures mais je coince un peu , car la bague doit être affleurante à la plaque  et donc la précision est de mise.


Comment avez vous fait ? avez vous des idées entre deux chocolats ?


bonne journée


Je viens de m'apercevoir que mes questions sont pas si petites que cela !
_________________
bonne journée (ou soirée)
Revenir en haut
Publicité






MessagePosté le: Dim 8 Avr 2012 - 12:26    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Dim 8 Avr 2012 - 13:13    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

Bonjour sweex59,
sweex59 a écrit:
Comment avez vous fait ? avez vous des idées entre deux chocolats ?

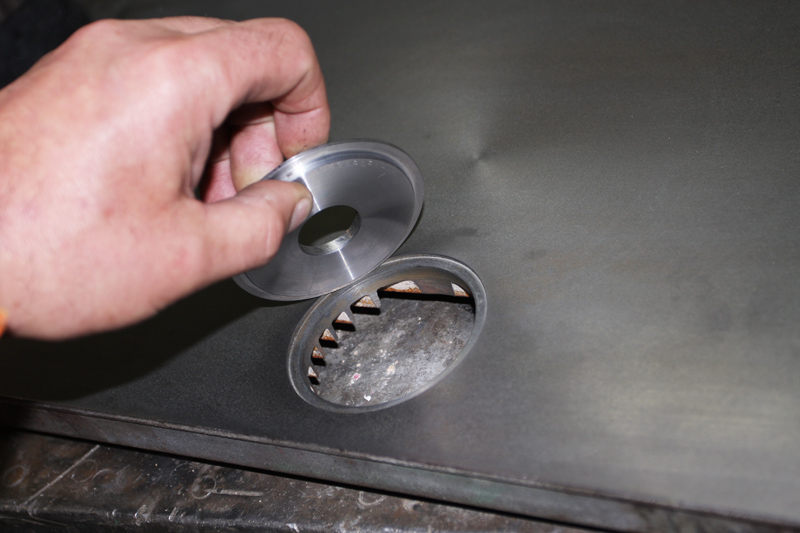

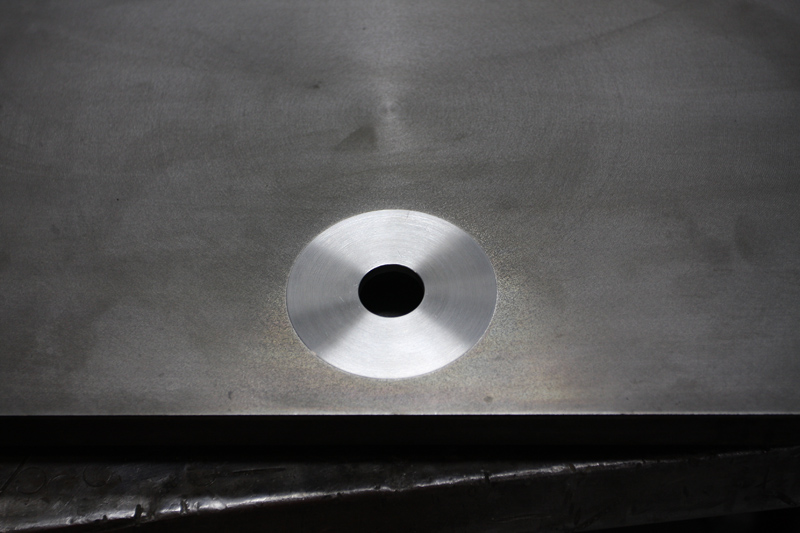

Voila comment j'ai fais:





Mais bon, j'avoue quand même que j'ai utilisé la manière lourde (fonte et acier)! Mais dans le principe, ton idée revient au même. Par contre plutôt que de coller la bague en bois je la visserais.
Cdlt
JP
Revenir en haut
sweex59


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 128
Localisation: premesques
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Dim 8 Avr 2012 - 13:26    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

bonjour diomedea,


effectivement je pense aller vers ce type de fixation, je vois que ta bague n'est pas fixée, j'en conclus que ce n'est nécessaire.
Je pensais qu'il fallait la fixer au cas où elle bouge et serait donc projetée par la fraise.


merci pour la réponse.
_________________
bonne journée (ou soirée)
Revenir en haut
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Dim 8 Avr 2012 - 13:58    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

En fait, je me suis contenté de reproduire le schéma de ma toupie.
Pour info, le Ø de passage est de 70mm.
Revenir en haut
Champy_33
Administrateur

Hors ligne

Inscrit le: 15 Nov 2009
Messages: 1 960
Localisation: Bordeaux
Masculin Vierge (24aoû-22sep)

MessagePosté le: Mar 10 Avr 2012 - 23:56    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

Bonsoir

Perso, je ne vois pas l'utilité d'une bague de 'réduction' sur ce genre de table.
Qu'est ce que ça va faire de plus :
- Empêcher quelques copeaux de passer en dessous ? Certes, mais il en passera tout le temps quelques-uns.
En plus, lors de l'usinage d'une rainure 'fermée', je préfère que les copeaux passent sous la table plutôt qu'ils s'accumulent entre la pièce et la table...

- Permettre un meilleur appui autour de la fraise pour les petites pièces ? Oui, à mon avis, c'est à peu près le seul avantage.

Sur ma table, le trou fait 60 de diamètre (ce qui est déjà très gros pour une fraise...) et je n'ai prévu aucun 'bouchon'.
Les plus larges fraises en queue de 8 (à rainurer) font environ 58 de diamètre. Alors, ça passe à l'aise...
De plus, ma déf. souffle fort selon l'axe de la fraise et 'renvoie' les copeaux par le dessus.

A mon humble avis, il serait plus utile de fabriquer des bagues avec une lèvre (comme des bagues de guidage à la volée), lesquelles seraient bien plus utiles pour suivre un gabarit.

En revanche, il est judicieux de prévoir une ouverture réglable en largeur sur le guide parallèle. Ca, c'est très utile et je regrette de ne pas l'avoir fait...

@+
Amicalement, Champy
_________________
Je ponce, donc je suis Smile
Je ponce, donc j'essuie...
Je ponce, donc je sue !
Mon blog : HTTP://ChampyS.blogspot.com
Revenir en haut
Visiter le site web du posteur
diomedea


Hors ligne

Inscrit le: 31 Déc 2010
Messages: 484
Localisation: Bretagne

MessagePosté le: Mer 11 Avr 2012 - 08:54    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

Bonjour Champy
Oui tu as raison...
J'ai gardé ce réflex de la toupie, ou parfois celons l'outil, ce puits ressemble à un tous béant (Ø180mm sur la mienne)!
Amicalement
JP
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Mer 11 Avr 2012 - 09:30    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

Bonjour,
Sur ma table, j'ai fait des plaques de 125 x 115 afin de pouvoir passer la main pour atteindre le bouton de bloqueur d'arbre (pour le changement de fraise). J'ai dû installer un ressort dans la tranche de ces plaques car l'aspiration + la soufflerie du moteur la soulevait (ressort fait d'un rayon de vélo) j'ai 3 plaque avec des trous de: 20, 30 et 50 mm mais je dois avouer que celle qui reste à demeure sur la machine est la 30 mm, parfois la 50 et presque jamais la 20mm. Par contre j'ai fait des trous de 20 mm tout autours du trou de fraise pour le refroidissement du moteur.
Tout cela, est en contreplaqué.
Santé
_________________
Salutations, Santé
L'expérience est le fruit de la réflexion sur les erreurs passées
Revenir en haut
bricofranck59


Hors ligne

Inscrit le: 17 Avr 2011
Messages: 1 045
Localisation: Lille (banlieue) Nord
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 12 Avr 2012 - 16:44    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

Bonjour à tous
Perso, je n'ai pas non plus de bague de réduction. Le diamètre du puits est de 55mm. Pour le système de blocage de l'arbre, soit je recule un peu le caisson d'aspiration sous table, mais j'arrive aussi avec le doigts à pousser la plaque de blocage (je n'ai pas de gros doigts). Je n'ai jamais eu de problèmes de basculement de la pièce dans le puits, et il faut dire aussi que c'est très rare d'usiner une pièce qui fait moins que 55mm de long.





Francis
_________________
Quand on veut. On peut
Revenir en haut
Santé
Membres actifs

Hors ligne

Inscrit le: 16 Nov 2009
Messages: 1 424
Localisation: Belgique
Masculin

MessagePosté le: Jeu 12 Avr 2012 - 18:30    Sujet du message: bague de réduction sur plaque de defonceuse sous table Répondre en citant

Bonjour à tous,

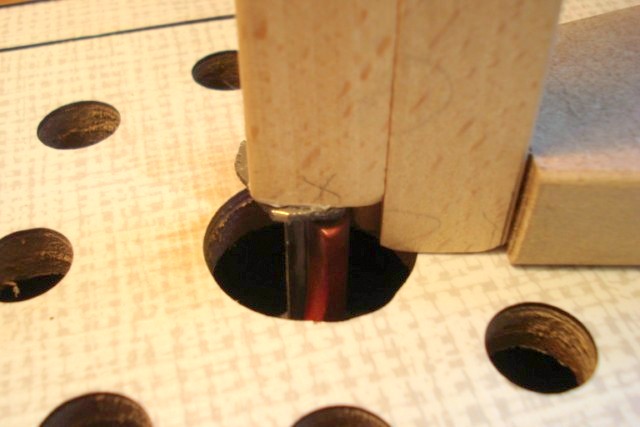

On peut voir sur cette photo la plaque rectangulaire avec le trou de 30 mm et les trous d'aération tout autours
